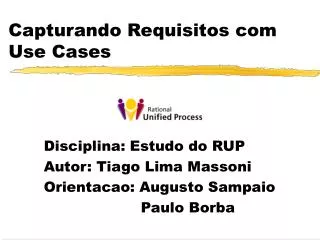

  1. Capturando Requisitos com Use Cases Disciplina: Estudo do RUP Autor: Tiago Lima Massoni Orientacao: Augusto Sampaio Paulo Borba

  2. Introdução • Captura de Requisitos : principal esforço  modelo do sistema a ser construído. • Use Cases •  Req. Funcionais: naturalmente estruturados •  Req. Não-funcionais: maioria específicos aos use cases RUP - DI / UFPE

  3. Introdução • O que favorece use cases •  Foco sistemático nos requisitos funcionais com retorno para usuários •  Analistas forçados a pensar em termos dos usuários •  Papel de direção de todo o restante do desenvolvimento • Workflow de Requisitos: elicitação, organização e documentação das funcionalidades e restrições requisitadas RUP - DI / UFPE

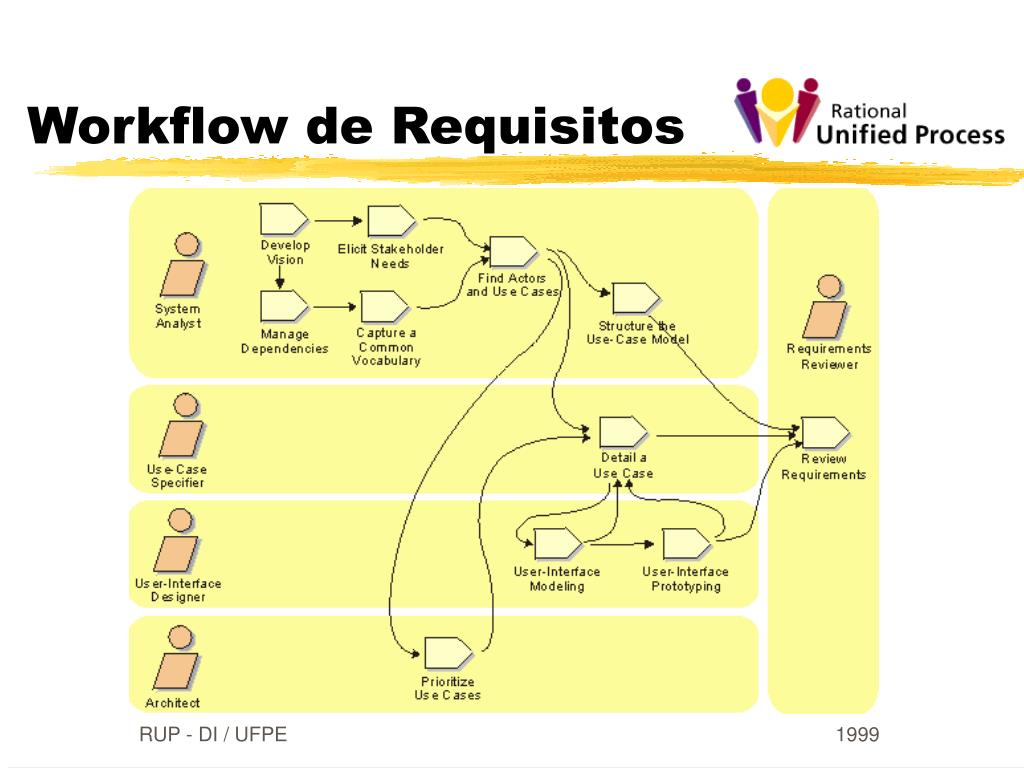

  4. Workflow de Requisitos RUP - DI / UFPE

  5. Atividades Requisitos •  Desenvolver Visão • Worker: Analista de Sistemas • Visão: Documento com requisitos de alto nível e restrições de projeto - base contratual • Passos: • 1.Adquirir concordância no problema ser resolvido / 2.Identificar cliente / 3.Delimitar o sistema / 4.Definir restrições / 5.Definir features • Saída: Visão do sistema RUP - DI / UFPE

  6. Workflow de Requisitos RUP - DI / UFPE

  7. Atividades Requisitos •  Gerenciar Dependências • Worker: Analista de Sistemas • Dependências: Entender atributos dos requisitos - matrizes • Passos: • 1.Escolher atributos / 2. Usar atributos • Saída: Matrizes de dependências (atributos de requisitos) RUP - DI / UFPE

  8. Workflow de Requisitos RUP - DI / UFPE

  9. Atividades Requisitos •  Capturar Vocabulário Comum • Worker: Analista de Sistemas • Ajuda nas descrições textuais do sistema • Passos: • 1.Achar termos comuns ao negócio • Saída: Glossário RUP - DI / UFPE

  10. Workflow de Requisitos RUP - DI / UFPE

  11. Atividades Requisitos •  Elicitar Necessidades do Cliente (Stakeholder) • Worker: Analista de Sistemas • Necessidades Cliente: Documento com todos os pedidos dos clientes e usuários, e mostra como serão lidados. • Passos: • 1.Determinar fontes dos requisitos / 2.Coletar informação / 3.Conduzir workshops de requisitos / 4. Organizar resultados • Saída: Necessidades do cliente RUP - DI / UFPE

  12. Workflow de Requisitos RUP - DI / UFPE

  13. Atividades Requisitos •  Achar Use Cases e Atores • Worker: Analista de Sistemas • Delimitar o sistema e esboçar quem irá interagir e qual a funcionalidade esperada • Passos: • 1.Achar os atores / 2.Achar os use cases / 3.Descrever brevemente cada use case / 4. Descrever o modelo use cases como um todo • Saída: Modelo Use Cases (esboço), Requisitos suplementares RUP - DI / UFPE

  14. Atividades Requisitos •  Achar Use Cases e Atores • Exemplo: • Ator  Funcionário do Banco: Representa alguém que utiliza o sistema para manipular diretamente contas bancárias com operações como crédito, débito e transferência. • Use Case (Escopo)  Creditar em Conta: O sistema oferece o use case creditar em conta, para creditar um valor que foi depositado em uma dada conta. • Descrição resumida • 1. O funcionário do banco identifica o número da conta • 2. O funcionário do banco entra com o valor a ser creditado • 3. O sistema soma o valor à conta e mostra sucesso da operação RUP - DI / UFPE

  15. Workflow de Requisitos RUP - DI / UFPE

  16. Atividades Requisitos •  Priorizar Use Cases • Worker: Arquiteto • Entrada para a arquitetura - Visão de use cases • Passos: • 1.Destacar use cases significantes para a arquitetura • Saída: Descrição da arquitetura com a visão de use cases RUP - DI / UFPE

  17. Workflow de Requisitos RUP - DI / UFPE

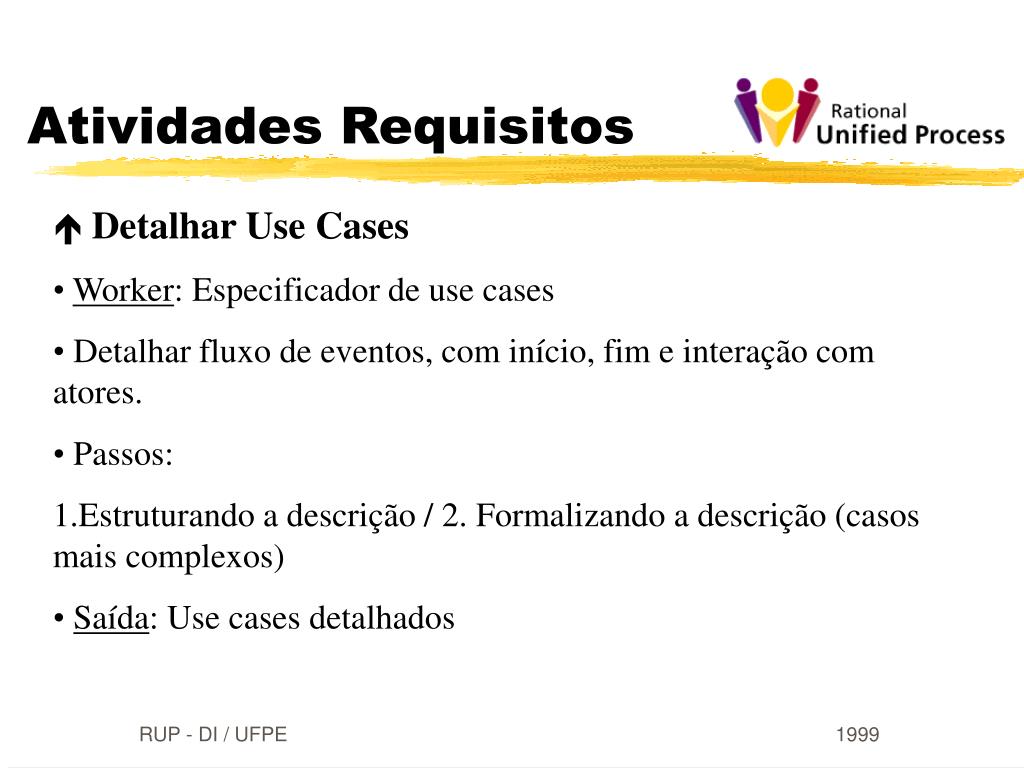

  18. Atividades Requisitos •  Detalhar Use Cases • Worker: Especificador de use cases • Detalhar fluxo de eventos, com início, fim e interação com atores. • Passos: • 1.Estruturando a descrição / 2. Formalizando a descrição (casos mais complexos) • Saída: Use cases detalhados RUP - DI / UFPE

  19. Atividades Requisitos  Detalhar Use Cases Exemplo: Use Case Creditar em Conta Pré-condição  O banco já recebeu o dinheiro e a conta já deve estar cadastrada. Fluxo Básico  1. O funcionário do banco entra com o número da conta. O sistema checa se o número da conta é consistente e existente no banco, e indica para o funcionário de algum modo. 2. O funcionário entra com o valor a ser creditado. O sistema credita o valor na conta. 3. O funcionário é notificado do resultado da operação Fluxos Alternativos  No passo 1, se a conta desejada não existe ou está inconsistente, o sistema cancela o crédito e avisa o funcionário. No passo 2, ator pode cancelar operação. Pós-condição  A instância do use case termina com a conta creditada, ou com cancelamento do crédito. RUP - DI / UFPE

  20. Workflow de Requisitos RUP - DI / UFPE

  21. Atividades Requisitos •  Protótipos e Modelagem da interface com o usuário • Worker: Projetista de interface com o usuário • Desenvolvimento de interfaces para que os atores possam utilizar os use cases de forma efetiva • Passos: • 1.Fazer projeto lógico da interface com o usuário / 2.Fazer projeto físico e protótipos • Saída: Protótipos de interface com o usuário RUP - DI / UFPE

  22. Workflow de Requisitos RUP - DI / UFPE

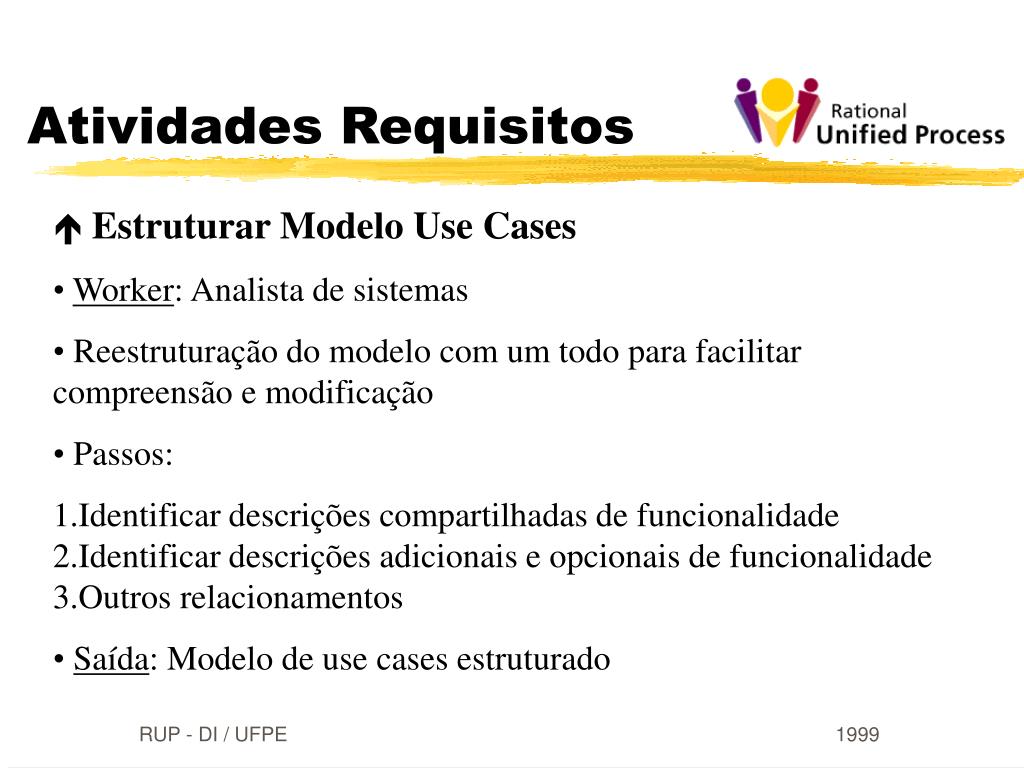

  23. Atividades Requisitos •  Estruturar Modelo Use Cases • Worker: Analista de sistemas • Reestruturação do modelo com um todo para facilitar compreensão e modificação • Passos: • 1.Identificar descrições compartilhadas de funcionalidade 2.Identificar descrições adicionais e opcionais de funcionalidade 3.Outros relacionamentos • Saída: Modelo de use cases estruturado RUP - DI / UFPE

  24. Atividades Requisitos •  Estruturar Modelo Use Cases • Exemplo: • 1. Generalização: • Realizar transação  Creditar em conta / Debitar de conta • 2. Extensão: • Debitar de conta  Debitar de conta com CPMF • 3. Inclusão: • Transferência entre contas  Creditar em conta / Debitar de conta RUP - DI / UFPE

  25. Cadastrar conta Funcionário Banco Remover conta Creditar em conta Debitar de conta com CPMF <<extende>> <<inclui>> Fazer transação <<inclui>> Debitar de conta Fazer transferência entre contas Atividades Requisitos RUP - DI / UFPE

  26. Workflow de Requisitos RUP - DI / UFPE

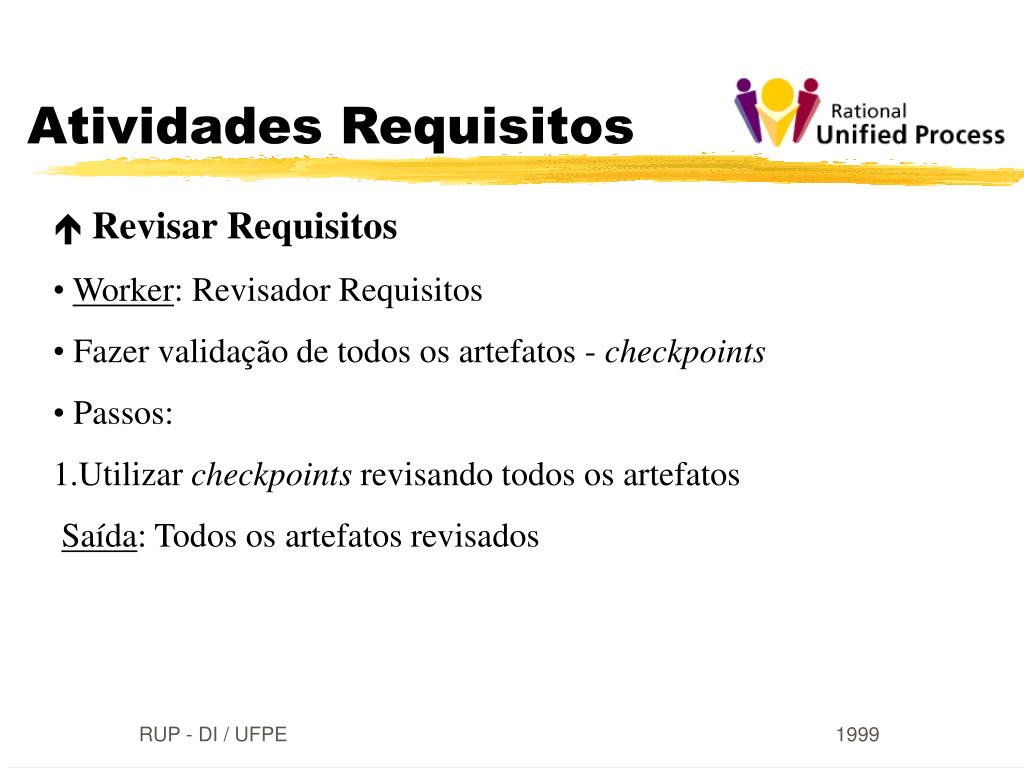

  27. Atividades Requisitos •  Revisar Requisitos • Worker: Revisador Requisitos • Fazer validação de todos os artefatos - checkpoints • Passos: • 1.Utilizar checkpoints revisando todos os artefatos • Saída: Todos os artefatos revisados RUP - DI / UFPE
