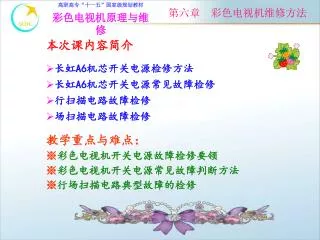

  1. 本次课内容简介 • 长虹A6机芯开关电源检修方法 • 长虹A6机芯开关电源常见故障检修 • 行扫描电路故障检修 • 场扫描电路故障检修 教学重点与难点： ※彩色电视机开关电源故障检修要领 ※彩色电视机开关电源常见故障判断方法 ※行场扫描电路典型故障的检修

  2. 案例：打开一台彩电电视出现三无故障。 现象：电视机出现了无光栅、无伴音故障现象。 问题：电视机本身的故障吗？电视机那部分电路出现了问题？怎么进行维修，采用什么样的维修方法？ 原因：电源电路本身故障；开关电源负载有短路或过载；微处理器本身有故障或电源控制电路有故障；LA7688不能正常工作或行扫描电路有故障 。

  3. 开/待机控制电路 降压T581 整流滤波VD532 C581 稳压V581 VD581 光电耦合VD515 偏置 5V 低通滤波C501 C502 L502 整流滤波 滤波C507 L503 300V 桥式整流RV501 130V 3 12 启动电路R520R521 R522 ～220V 取样比较 T511 基准 消磁 电路RT501 L901 7 7.8V 正反馈R519 C514 VD517 过流保护 开关管V513 稳压 整流滤波 1 15 12V 由抗干扰电路、整流滤波电路、启动与自激振荡电路、稳压控制环路、开机/待机控制电路、过压保护电路、多路脉冲整流滤波输出电路等几部分组成。 稳压 整流滤波 26V 过压保护R523 VD518 VD519 16 脉宽调制V511 V512 整流滤波 25V 2 14 6.2.1 开关电源故障的检修 1、A6机芯开关电源组成框图

  4. 2、开关电源故障的检修方法分析： 开关电源多工作于自激振荡状态，只要一处有故障就会使整个振荡器停止工作，并且电源电路与整机各个部分都有供电联系，当电源本身发生故障或电源外部的负载发生故障时，都会使输出电压不正常，从而使整机不能正常工作。 检修这部分电路时我们应该熟练掌握前一节课讲的八种维修方法

  5. 3、开关电源检修要点 检修电源时必须接 入1:1隔离变压器 开关电源 检修要点 测试时应选择 正确的接地点 接上假负载检修 开关电源故障

  6. 1:1隔离变压器：

  7. 接入假负载检修开关电源故障 白线框着的是要接热地的

  8. 注意了 4、开关电源检修注意事项 检修时应首先测量130V和25V两组电源的输出电压，若发现这两组电压太高，开机时间不能太长，否则易损坏有关元件 。 取样电路、比较放大电路中的元件、光电耦合器VD515和脉宽调制电路中的元件拆下后必须注意恢复。 否则 V432、LA7837、及整流滤波元件（如VD551、C561）击穿损坏。

  9. 若遇到烧保险丝或烧开关管的故障，在更换保险丝或开关管后不要立即开机通电，必须查明原因后才能开机通电，以免故障范围扩大。若遇到烧保险丝或烧开关管的故障，在更换保险丝或开关管后不要立即开机通电，必须查明原因后才能开机通电，以免故障范围扩大。

  10. 5、开关电源常见故障检修 (1)三无故障 电源电路本身元器件损 坏，造成电源电路不工作 开关电源负载有短路或过载 现象，使电源电路不能工作 出现三无故障 的主要原因 微处理器本身有故障或电源控制 电路有故障，造成开关电源错误 地工作而待机引起三无故障 小信号处理集成电路LA7688不 能正常工作或行扫描电路有故障

  11. 排除开关电源电路故障之前，首先确认开关电源负载电路无故障，具体检查方法：排除开关电源电路故障之前，首先确认开关电源负载电路无故障，具体检查方法： ★测D701的7脚为低电平，与CPU无关，如果为高电平控制电路作用引起。断开D701的7脚进行维修。 ★如果怀疑负载有问题，我们采用一分为二法，接上假负载进行判断故障在那一部分。见下图：

  12. 300V 整流滤波 130V J 3 12 7.8V 稳压 C507 60W220V 整流滤波 15 12V 稳压 整流滤波 26V 16 整流滤波 25V 14 T511 假负载的连接图：

  13. 关键点波形测试: 开关管V513基极电压波形VPP=2.6V 开变压器T511第14脚电压波形VPP=44V T511的14、15、16脚波形基本相同

  14. ①排障程序1----保险丝F501完好无损 直观检查开关电源保险丝F501完好无损，用万用表测开关电源B1端（十130V）电压为0V，表明开关电源存在开路性故障或元器件性能不良，使开关电源停振。主要检查以下部位： 1)检查市电输入插头、电源开关S501、保险管F501与管座、电源进线插座等有无接触不良，有无开路或虚焊现象。 2)检查抗干扰电路L502有无开路，引脚有无虚焊。 3)检查限流电阻R502有无开路。 4)检查市电整流电路中的二极管VD503一VD506有无开路。 排 障 程 序 Ⅰ

  15. (5)检查开关变压器T511初级③-⑦绕组有无开路或虚焊。(5)检查开关变压器T511初级③-⑦绕组有无开路或虚焊。 (6)检查开关管V513启动电路中的定时电阻R520、R521、R522有无开路或阻值变大，L511有无开路或虚焊，过流保护电阻R524有无开路或虚焊。 (7)检查开关管V513正反馈电路R519有无开路或阻值变大，定时电容器C514有无开路或虚焊。 （8）检查开关管V513基极与地之间的电容器 C517有无漏电。 （9）查开关管V513有无性能不良，电极有无虚焊。 F501完好时： 排 障 程 序 Ⅰ

  16. 10）测V511发射极、集电极对地电压均为0.7V，常见V511极间击穿短路。10）测V511发射极、集电极对地电压均为0.7V，常见V511极间击穿短路。 11）检查取样电路中的VD561的性能是否不良。 12）检查遥控开、关机电路上三极管V576有无击穿。 13）测各输出电源均为0V，测+25V输出端对地电阻为5Ω，查C563、VD553有无漏电或击穿。 14）测B1端电压为0V，其余各端输出电压基本正常。检查B1电源负载电路有无短路。 排 障 程 序 Ⅰ F501完好时：

  17. 直观检查保险丝F501已损坏，用万用表测开关电源B1端（+130V）电压为零，表明开关电源存在短路性故障，使开关电源停振。此时，应检查以下部位：直观检查保险丝F501已损坏，用万用表测开关电源B1端（+130V）电压为零，表明开关电源存在短路性故障，使开关电源停振。此时，应检查以下部位： 1)检查市电整流二极管VD503-VD506中有无二极管击穿。 2)电容器C507有无漏电或击穿。 3)检查开关管V513是否击穿。 排 障 程 序 Ⅱ F501烧坏时： ②排障程序2----保险丝F501已损坏 注：如果F501没有烧黑而断路，可能是瞬间市电压过高引起，换上一只同规格的保险管故障就可排除

  18. 此类故障．通常是滤波电路的滤波特性不良或开关电源同此类故障．通常是滤波电路的滤波特性不良或开关电源同 步性能不良所致。当图像上有黑横条干扰时，为整流电路 产生的100Hz交流纹波电压没有被滤除干净，串入场扫描 电路使光栅上出现缓慢移动的黑横条干扰。 (2) 光栅上有滚动水平亮线或图像有严重的横条干扰 (1)检查+130V滤波电容C561是否性能不良。 (2)检查+25V滤波电容C563是否性能不良。

  19. 排 障 程 序 (3) 光栅两边出现S形，图像左右扭动 检查C507是否失 效或容量变小。

  20. (4) 光栅行幅不足或忽大忽小 此类故障现象出现时．图像与伴音基本正常。行幅不足。一般是开关电源输出电压降低所致．若光栅行幅随音量的大小或其它条件的变化而变化。表明开关电源带负载的能力较差。换句话说，是负载变化时开关电源的稳压特性不良所致。

  21. 行扫描后级电路 6.2.2 行扫描电路故障检修

  22. V431集电极电压波形VPP=44V 显像管灯丝电压波形VPP=24V

  23. 1、无光栅、无伴音 方法： 断开行扫描等电路检查电源 排除行扫描电路造成的无光栅、无伴音首先确认电源电路无故障，输出电压正常。 检查方法 检查行输出变压器 是否有短路现象 测量行输出管集电极 电压与电流是否正常 检查行推动级电路RC元件 有无变质，行推动变压器 绕组有无局部短路 检查行逆程电容有无容量 变小，S校正电容是否漏电

  24. 还能听行频 叫声呢 检查是何种原因， 使保护电路动作 检查行输出管、行推动管、 行推动变压器绕组是否开路 无光栅、 无伴音 检查行频是否过低 检查行逆程电容的容量是否变 小或开路造成屡烧行输出管 行振荡电路与行推动 电路是否工作正常。

  25. 面板红色指示灯亮：说明副电源工作正常；CPU十5V供电电压正常。若测整流滤波电路+300V电压正常，测B1（130V）输出电压为0V，则应进行如下操作： 排障程序 2查行逆程C435C436有无漏电击穿 3检查行输出变压器T432有无漏电或击穿。 确认开关电源无故障后，无光无声一般是行扫描电路没有工作所致 1断电后测+130V输出端对地电阻仅为几欧(正常为3kΩ），常见行管V432击穿。 换新行输出管之前。应查出烧坏行管的原因

  26. 2SD1651 测行推动管V431集电极对 地正反向电阻很小，则应 检查行推动变压器T431有无击穿或短路。 检查行推动 管V431是 否击穿短路 检查电容C432、C434有无漏电或击穿。 注意：对于屡烧行输出管故障，应拆下行输出管或焊下RP551，瞬时开机并监测130V端电压。若电压升高到l70V以上，常见为光耦合器VD515内二极管开路。

  27. 2、垂直一条亮线 此类故障部位在行输出电路，主要检查行输出管集电极至地之间行偏转电路元器件的引脚有无接触不良，是否虚焊，元器件热稳定性能是否不良

  28. 3、行幅不足 分析以下原理 行幅不足故障，应检查行扫描电路和开关电源电路工作状态是否正常。行逆程电容器容量越大，行逆程扫描时间越长，阳极高压越低，行幅越大；反之，行逆程电容容量减小，行逆程扫描时间缩短，阳极高压增加。彩色显象管偏转灵敏度与阳极高压平方成反比，即阳极高压增加，偏转灵敏度降低，导致行幅缩小。 注意：检查行逆程电容时，切不可将其断开后开机。否则，会因高压过高而损坏元器件。

  29. 理论分析 4、有图像、但行不同步 维修指南：行不同步时，图像在屏幕上呈斜条状，但不上下翻滚。行不同步，应检查行同步脉冲信号分离电路、行AFC电路与行振荡电路。行振荡频率是利用AFC电路对行同步信号与行逆程脉冲信号进行鉴相得到的误差电压控制行的。A6采用32倍行频振荡电路，一般是500kHz晶体性能不良或行同步AFC电路元器件性能不良所致。

  30. 5.光栅暗 维修指南：排除图像暗淡故障，先调节亮度，观察图像有无收缩或扩张。若无应重点检查开关电源电路、彩色显像管电路和行输出电路。对于行输出电路常见为行输出变压器性能不良造成此类故障。首先测量色输出电路的供电电压，看其是否比正常值偏低，通常190V。其次，测量行输出变压器输出的加速极电压是否偏低，或根本就没有加速极电压输出。

  31. 6.2.3 场扫描电路故障检修

  32. N101的20脚波形 VPP=5.6V N451的6脚波形 VPP=52V N451的7脚波形 VPP=52V N451的12脚波形 VPP=52V 关键点电压波形：

  33. 1.水平一条亮线,伴音正常 维修指南：检修水平一条亮线故障，应查场偏转线圈有无开路或接触不良。场输出电路、场扫描电路供电电路有无故障；还要检查场扫描电路的前级LA7688中的电路是否正常。

  34. 图像声音正常 排除故障程序： （1）检查场偏转线圈有无开路，或引脚有无接触不良。 （2）测N45l第8脚电压（正常值为26V）。 （3）测N451第12脚电压是否为正常值12.8V左右。 （4）测N45l第6、7脚电压或波形。 （5）断电测N451第4脚对地电阻（正常为4K）。 （6）测N451第2、6、7、9、10、12脚电压。

  35. 维修指南 维修方法 2.场幅不足 检修场幅不足故障现象,应先调节场幅电位器。若光栅能满幅时，检查场幅电位器有无接触不良，或没有调好。若经检修仍不能满幅，应重点检查场输出电路有无元器件性能不良。 (1)测N451第8脚电压是否隐定，查C452有无漏电. (2)查R455有无阻值变大，RP451有无接触不良。 (3)检查N451第6脚外接C455有无漏电或性能不良。

  36. (1)当接收NTSC制式信号时出现图像上下抖动的故障现象，则应：(1)当接收NTSC制式信号时出现图像上下抖动的故障现象，则应： ①测集成电路N451第5脚电压是否正常。正常工作时，PAL制式下该脚为低电平，而NTSC制式下该脚为高电平。 ②测集成电路N101第21脚电压是否正常。若电压始终为0V，常见电容C481击穿短路所致，并检查晶体管V451有无击穿。 (2)检查电位器RP45l有无接触不良。 3.图像上下抖动

  37. 4.光栅失常 维修指南：光栅幅度变小，有卷边故障现象，表明泵电源电路有问题，造成场逆程扫描时间延长。同时，观察场负反馈波形是否严重失真，并根据波形做出相应的判断。 当出现满屏光栅，但光栅水平中部较亮故障现象时,是场输出电路产生交越失真所致。当屏幕上（下）部无光栅无图像时，一般为场输出OTL电路晶体管工作状态不正常。 当场线性不良时，调节场线性电位器，若光栅均匀，说明场线性电位器调节不当；若仍不正常，重点检查场反馈电路。

  38. 本次课小结： 1、开关电源检修要点； 2、开关电源常见故障检修; 3、行扫描电路典型故障的检修； 4、场扫描电路典型故障的检修。 本次课作业: P280:6-3、6-4、6-5、6-13、6-14
