Presentation Transcript

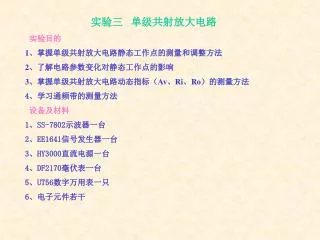

  1. 实验三 单级共射放大电路 实验目的 1、掌握单级共射放大电路静态工作点的测量和调整方法 2、了解电路参数变化对静态工作点的影响 3、掌握单级共射放大电路动态指标（Av、Ri、Ro）的测量方法 4、学习通频带的测量方法 设备及材料 1、SS-7802示波器一台 2、EE1641信号发生器一台 3、HY3000直流电源一台 4、DF2170毫伏表一台 5、UT56数字万用表一只 6、电子元件若干

  2. Ic Ib Q Q Ube O Uce t t Ic Ib Q1 Q1 O Ube Uce o t t 实验原理 1、三极管几种工作状态 三极管正常放大示意图 三极管饱和失真示意图

  3. Ic Ib Q2 Q2 Ube O o Uce t t Ii S 被测放大电路 R RL Ro Vi Vo Vs V/s VOL Ri V/o 测量等效电路图 三极管截止失真示意图 电压放大倍数 输入、输出电阻的测量

  4. Kv Kvo fo +Vcc 12V O fL fH Rc 5.1K Rb11 Rp 100K 15K + 10μF 10μF + VCEQ 9014 S VBE VE R VO 或 VOL Vi Re1 51Ω RL 5.1K Rb12 10K Vs Re2 1K + 47μF 通频带 BW= fH - fL 2、实验电路图

  5. 实验内容 1、 组装单级共射放大电路。经检查无误后，接通预先调整好的 直流稳压电源+12V。 注意：元件参数及极性，连接线尽量短。 2、了解静态工作点设置不当，给放大电路带来的非线性失真现象。注意：输入信号大小要适当，调整Rp大小使输出波形要产生失真；静态工作点应在无交流信号输入情况下进行。 3、测试电路在线性放大状态时的静态工作点。 注意：输入信号大小要适当，调整Rp大小使输出波形最大不失真，然后根据表格测量静态工作点。 4、测试电压放大倍数Av。 注意：输入信号大小要掌握一个原则，不能太大，太大会失真；太小容易干扰。书中万用表改为毫伏表。 5、测量单级共射放大电路的通频带因为 所以 6、输入电阻的测量 7、输出电阻的测量

  6. 报告要求 1、认真记录和整理测试数据，按要求填入表格并画出波形。 2、将电压放大倍数实验值与理论值进行比较。电流放大系数取250。 3、分析讨论思考题2、3 注意事项 1、元件参数 2、管脚功能及极性 评分标准 1、静态工作点设置不当20分， 2、线性放大状态时的静态工作点10分， 3、电压放大倍数10分， 4、通频带10分， 5、输入电阻10分， 6、输出电阻10分， 7、分析讨论20分， 8、整齐度10分。 预习内容 集成OTL功率放大电路。P102-105
