  1. 輻射警示標誌 圖底為黃色,三葉形為紫紅色

  2. 游離輻射防護法施行細責第五條 雇主依游離輻射防護法第十四條第四項規定對在職之輻射工作人員定期實施之教育訓練,每人每年受訓時數須為三小時以上,並記錄備查。 依規定所為之紀錄,應記載參加訓練人員之姓名與參加訓練之時間、地點、時數、訓練科目及授課人員等相關資料,並至少保存十年。

  3. 游離輻射防護法第十四條 輻射工作人員對於教育訓練,有接受之義務。 拒不接受教育訓練者:處新台幣2萬元以下罰鍰;(第四十六條第一項) 前項紀錄,雇主應自輻射工作人員離職或停止參與輻射工作之日起,至少保存三十年,並至輻射工作人員年齡超過七十五歲。(游離輻射防護法施行細則第七條)

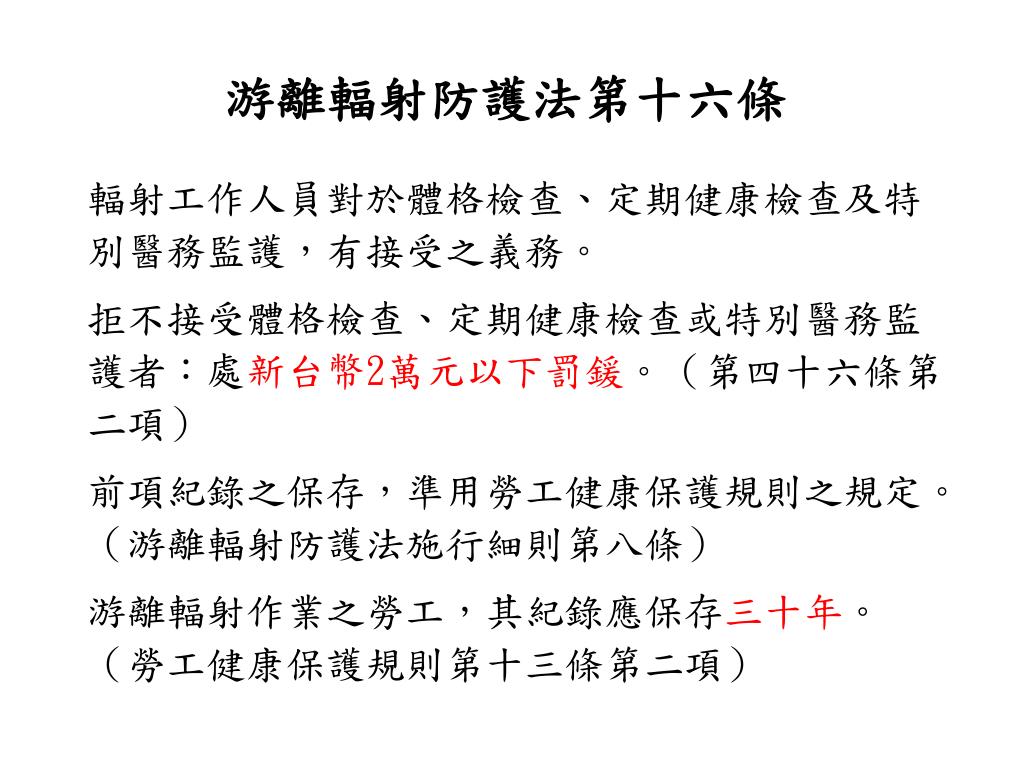

  4. 游離輻射防護法第十六條 輻射工作人員對於體格檢查、定期健康檢查及特別醫務監護,有接受之義務。 拒不接受體格檢查、定期健康檢查或特別醫務監護者:處新台幣2萬元以下罰鍰。(第四十六條第二項) 前項紀錄之保存,準用勞工健康保護規則之規定。(游離輻射防護法施行細則第八條) 游離輻射作業之勞工,其紀錄應保存三十年。 (勞工健康保護規則第十三條第二項)

  5. 游離輻射防護法第四十條 法人之負責人、法人或自然人之代理人、受雇人或其他從業人員,因執行業務犯第三十八條或前條之罪者,除處罰其行為人外,對該法人或自然人亦科以各該條之罰金。 游離輻射防護法第四十一條 擅自或未依核准之輻射防護計畫進行輻射作業,處新臺幣六十萬元以上三百萬元以下罰鍰,並令其限期改善;屆期未改善者,按次連續處罰,並得令其停止作業;必要時,廢止其許可、許可證或登記。

  6. 游離輻射防護安全標準第六條 輻射工作人員職業曝露之劑量限度,依下列之規定: 一、每連續五年週期之有效等效劑量不得超過一百毫 西弗。且任何單一年內之有效等效劑量不得超過五十毫西弗。 二、眼球水晶體之等效劑量於一年內不得超過一百五十毫西弗。 三、皮膚或四肢之等效劑量於一年內不得超過五百毫西弗。

  7. 游離輻射防護安全標準第十一條 一般人之劑量限度,依下列之規定: 一、一年內之有效等效劑量不得超過一毫西弗。 二、眼球水晶體之等效劑量於一年內不得超過十五毫西弗。 三、皮膚之等效劑量於一年內不得超過五十毫西弗。

  8. 曝露途徑 體外曝露 輻射源在身體外面,輻射自體外照射身體。 體內曝露 輻射源經由呼吸、飲食及傷口進入人體內,輻射自體內照射身體組織器官。

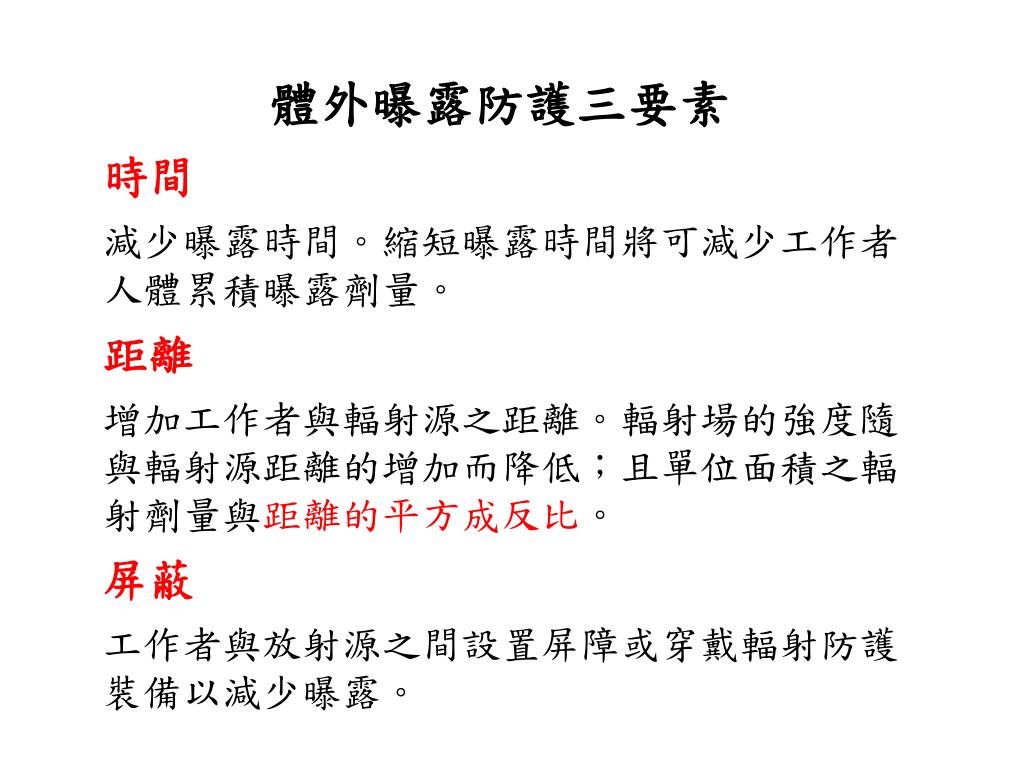

  9. 體外曝露防護三要素 時間 減少曝露時間。縮短曝露時間將可減少工作者人體累積曝露劑量。 距離 增加工作者與輻射源之距離。輻射場的強度隨與輻射源距離的增加而降低;且單位面積之輻射劑量與距離的平方成反比。 屏蔽 工作者與放射源之間設置屏障或穿戴輻射防護裝備以減少曝露。

  10. 射質因數(Q) 不同種類的輻射照射人體的組織或器官,雖人體組織有相同的吸收劑量,卻會造成不同程度的傷害現象。為此訂出射質因數(Q),代表不同種類的輻射對人體組織造成不同程度的生物傷害,它的值列於下表:

  11. a粒子的屏蔽 α粒子的穿透力極弱,在空氣中的射程只有0.1m左右,人體表皮角質層(死細胞層)即可完全阻止α粒子,因此α粒子在體外曝露不會造成健康傷害,故不需要任何屏蔽。 但需防範α粒子進入體內對身體構成之污染與傷害(射質因數Q=20)。

  12. β粒子的屏蔽 β粒子的穿透力較α粒子大,體外曝露可造成淺部組織(如皮膚﹑水晶體等)的傷害(射質因數Q=10)。 β粒子的屏蔽原則為: 屏蔽物質的厚度必須大於β粒子最高能量的射程,以完全阻擋β粒子。 β粒子會造成具更強穿透力強度的x光產生。選擇低原子序物質作為屏蔽,以減少制動輻射的產生。

  13. 光子(x-ray或γ-ray)的屏蔽 光子(x-ray或γ-ray)的穿透力很強,任何屏蔽都無法完全衰減光子(射質因數Q=1)。 密度愈高的屏蔽,每單位體積內的電子數愈多,衰減的光子愈多。 低能量x射線之屏蔽,應選擇高原子序的物質為佳,以減少產生光電效應的機率。

  14. 中子的屏蔽 中子的屏蔽需考慮 1 快中子緩速或減能 2 補獲減能後的中子 3 衰減所可能引發的γ射線

  15. 快中子與物質的作用機制 經彈性碰撞、連續減能後,最後減速為慢(熱)中子。 含氫之物質(如水、塑膠等)減速快中子最有效。 熱中子與物質的作用機制 捕獲作用包括(n,γ),(n,p ),(n,α)等核反應。 硼原子吸收熱中子最有效,10B( n,α)7Li

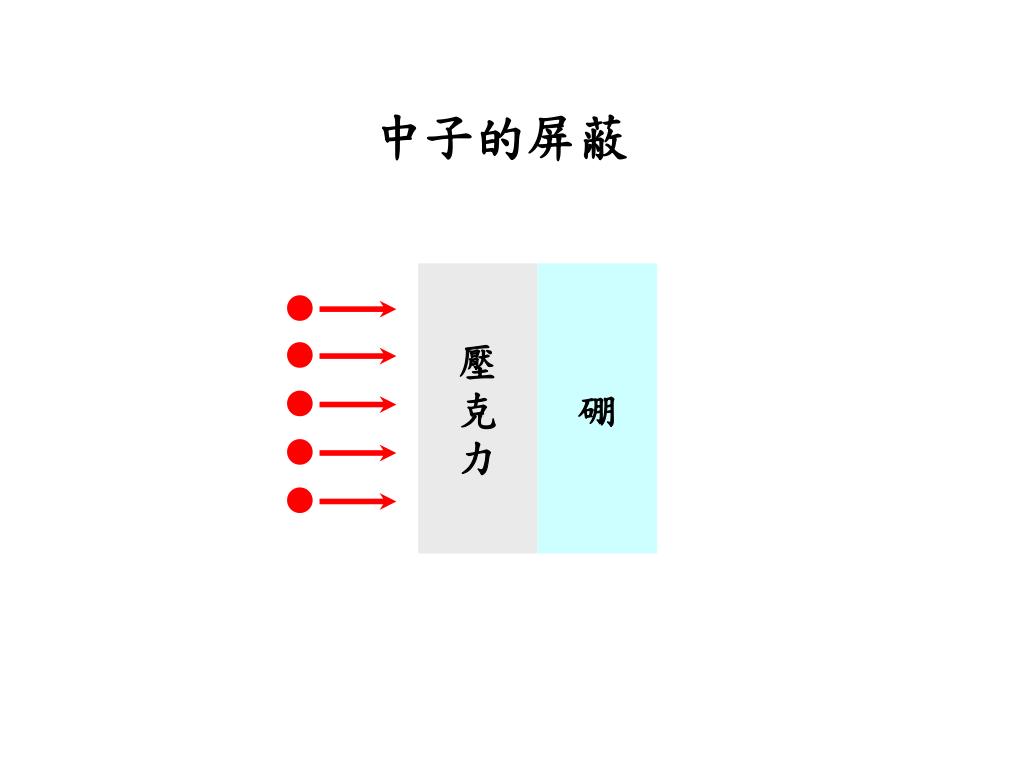

  16. 中子的屏蔽 壓 克 力 硼

  17. 屏蔽厚度計算 X(0)=1 X(1)=0.5 X(2)=0.25 HVL HVL 在屏蔽計算中,放射線強度衰減至原來一半所需的厚度稱為半值層(HVL) ,經過N個半值層後,強度衰減至原來的(0.5)N

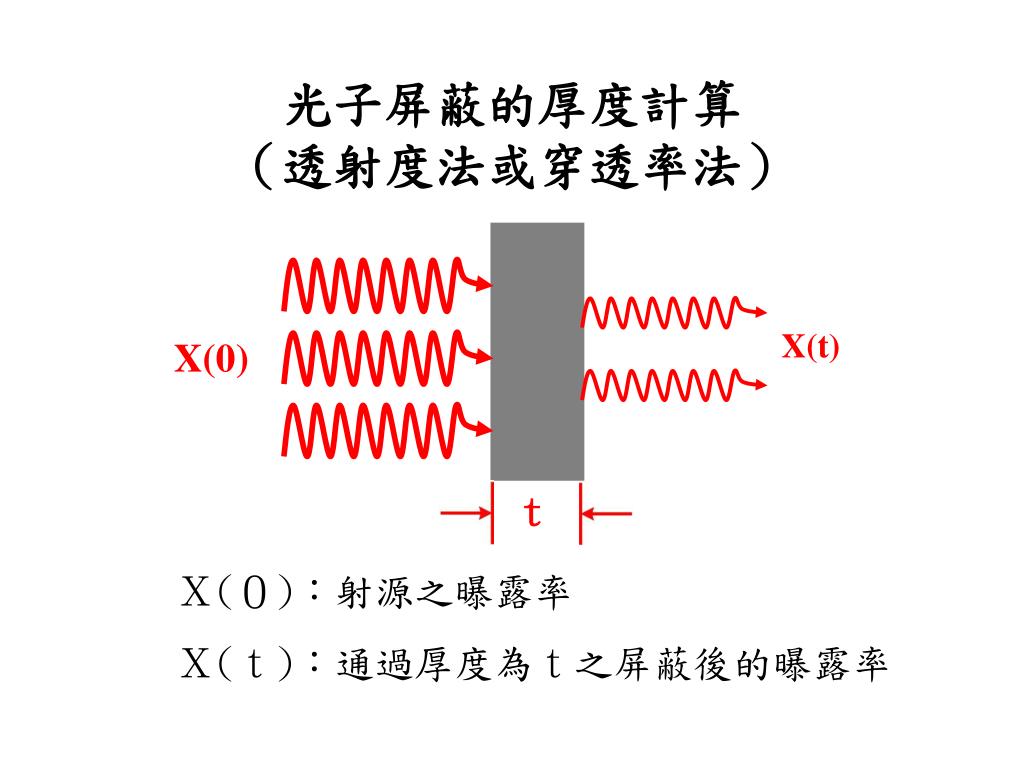

  18. 光子屏蔽的厚度計算(透射度法或穿透率法) X(t) X(0) t X(0):射源之曝露率 X(t):通過厚度為t之屏蔽後的曝露率

  19. 求半值層的個數

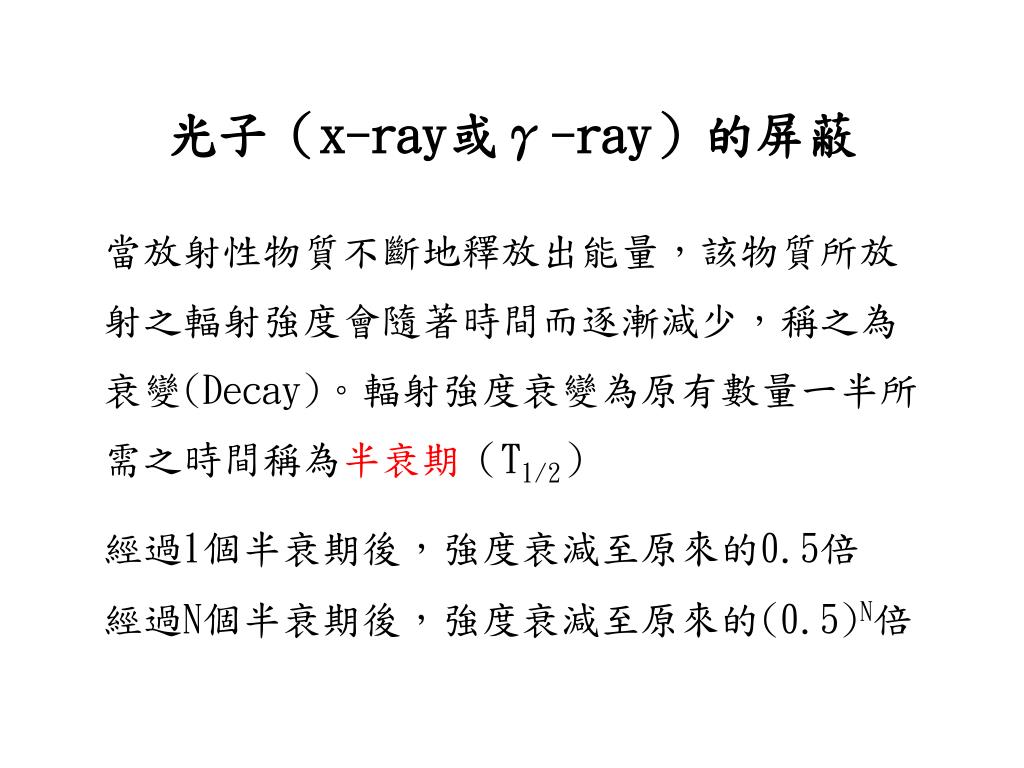

  20. 光子(x-ray或γ-ray)的屏蔽 當放射性物質不斷地釋放出能量,該物質所放射之輻射強度會隨著時間而逐漸減少,稱之為衰變(Decay)。輻射強度衰變為原有數量一半所需之時間稱為半衰期(T1/2) 經過1個半衰期後,強度衰減至原來的0.5倍 經過N個半衰期後,強度衰減至原來的(0.5)N倍

  21. E = hν , ν = c / λ = h c / λ E : 能量     h :蒲朗克常數 ν: 頻率 C: 光速 λ: 波長 可知 x-ray 能量與波長成反比
