RLC 串聯電路

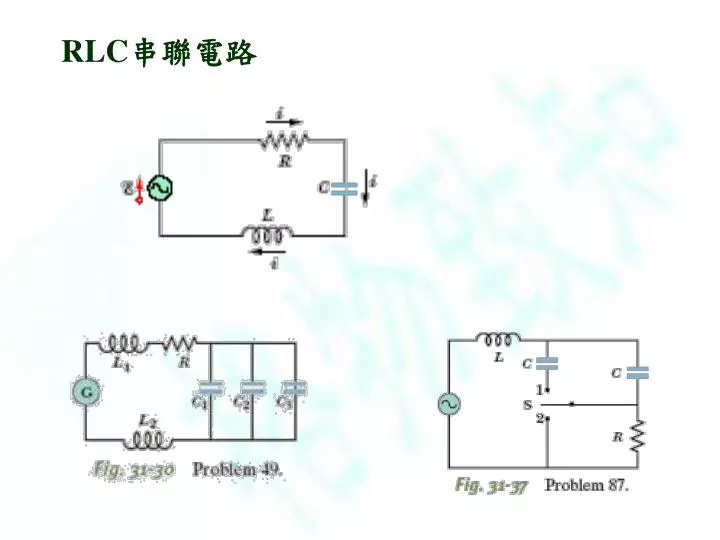

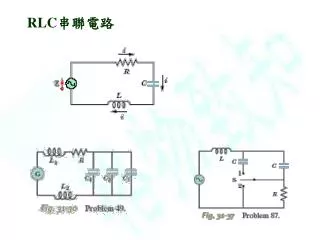

RLC串聯電路

示波器 Ch1 可變電阻函數產生器範圍 ~kHz A 實驗A：共振曲線共振曲線半寬值比 (fractional half-width) =△ω / ω =△f / f 改變頻率，記錄電流的大小，畫出曲線，找出共振頻率(fr)及半寬值。並找出 f1/2 改變電阻值，重複前一步驟。

實驗B：觀察電阻、電容和電感，每兩者之間的相位差實驗B：觀察電阻、電容和電感，每兩者之間的相位差示波器 Ch1 示波器 Ch2 可變電阻函數產生器範圍 ~kHz 頻率選在共振頻率(fr)。畫出示波器上所看到之二者波形(Dual)、李賽圖形(X-Y) ，由此判斷VR和VC的相位差，及畫出phasor。並和課本比較。(畫圖時請將橫軸刻度標示清楚) 示波器改接到電容和電感二端，重複前一步驟。頻率改成非共振頻率(f1/2)，重複前面幾個步驟。
