1. 华师京城 “绿色班班通”使用培训 培训讲师 易雄英 2012年3月

2. 目 录

3. 一、华师京城 “绿色班班通”系统架构

4. 班班通标准方案 视频装置 扩音系统 视频展台 短焦距投影机 主控系统 交互式电子白板

5. 主题模式 1.1 简单易用的白板软件 鼠标功能 注解模式 白板模式 • 菜单设计形象、层级少，化繁就简，方便老师学习和使用 • 可实现免费在线升级 • 一切功能设计从教学出发，注重细节 聚光灯 放大镜 照相机 手写输入 橡皮擦 书写笔 填色功能 几何工具 标识与测量 幕布功能

6. 文本 传输 视频 互动 1.2 互联、互通、互动的教学平台 打破空间与自然地理环境的限制， 基于远程互通平台， 真正解决城乡教育水平差异；

8. 二、华师京城 交互式电子白板的使用

9. 2.1 电子白板的连接 短焦投影仪 计算机 交互式电子白板

10. 2.2 白板软件的开启 （1）启动白板驱动 开始——程序——班班通— （一般电脑开启时驱动已自动启动了，此步骤正常情况 下可省略） （2）打开白板软件 方法一：开始——程序——班班通—— 方法二：发送桌面快捷方式，双击桌面 （3）显示面板 方法一：点击白板右侧的“显示面板”快捷键 方法二：右击电脑右下方的 ，点击“显示面板”

11. 四大模式 鼠标模式 白板模式 注解模式 隐藏模式 2.3 白板软件的应用模式

12. 简单的来说，鼠标模式就等同于电脑操作 • 电子笔替代鼠标使用； • （注意：右击——白色长条形按钮） • 屏幕键盘替代键盘使用。

13. 电子笔构造及按钮说明 激光教鞭按钮 拔出笔盖，更换电池。 鼠标右键功能按钮 笔尖——鼠标左键功能，通过按压实现单、双击

14. 例：小学三年级英语《we love animals》 • 直接在电脑当前页面操作，也就是说可以在老师打开的任意页面(例如：PPT)操作。

15. 3.白板模式 • 类似于书写白板的界面，并可以随意更改背景颜色

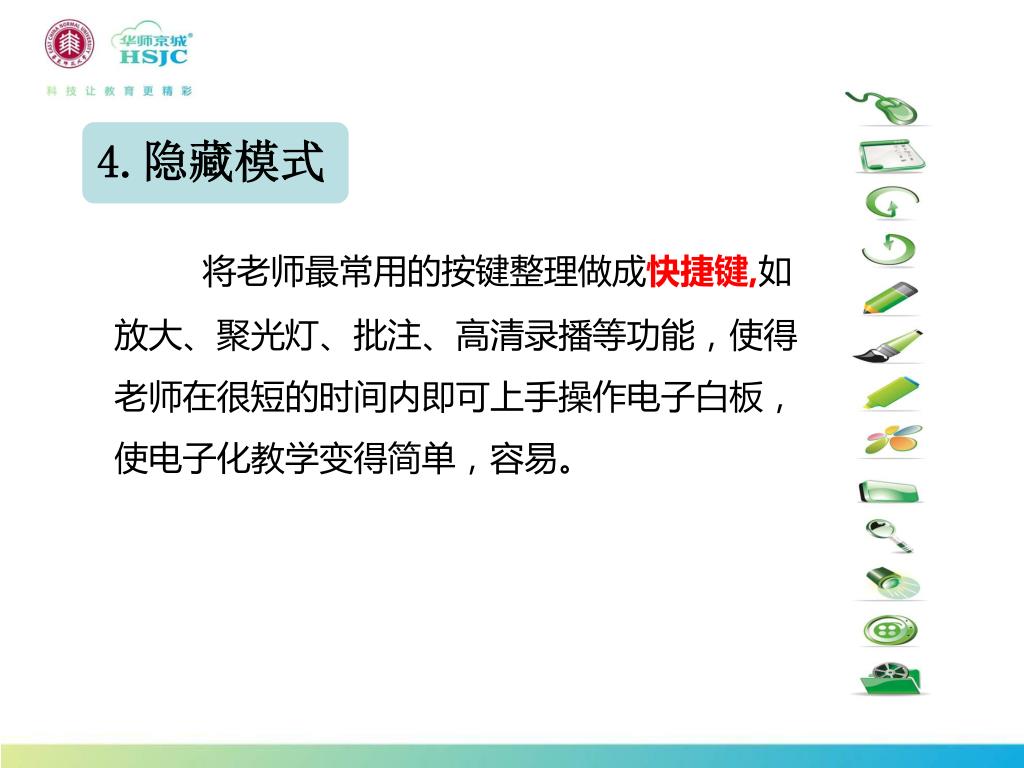

16. 4.隐藏模式 将老师最常用的按键整理做成快捷键,如放大、聚光灯、批注、高清录播等功能，使得老师在很短的时间内即可上手操作电子白板，使电子化教学变得简单，容易。

17. 思考： 1、如何启动白板软件？ 2、四大应用模式有何区别？

18. 输入/擦除功能 1 图形功能 2 2.4 白板软件的主要功能 辅助教学工具 3 教学资源库 4 页面预览 5 课程录制 6

19. 铅笔 1、输入/擦除功能 • 七种笔触：铅笔，毛笔，荧光笔，钢笔，排笔，喷桶，喷涂； 荧光笔 毛笔

20. 真人发音 笔画回放 • 手写识别 手写体变标准体；可设置字体样式和颜色；识别中文，英文字母，数字，标点符号；支持简繁体转换。

21. 四种板擦 • 擦除功能 • 任意擦除 擦除当前书写的文字或绘制的图片 • 区域擦除 对所选定的区域内容进行删除 • 对象擦除 单击某个对象进行删除 • 全屏擦除 单击当页内容进行删除 新建页 • 撤销 • 仿真电子板擦

22. 1、请用最细的黑色铅笔画出苹果轮廓，并用红色喷桶填充颜色，用 72号红色黑体标准体写下“苹果”； 2、请擦掉苹果的蒂，在苹果中间擦出方形的区域，最后擦掉“果”字。

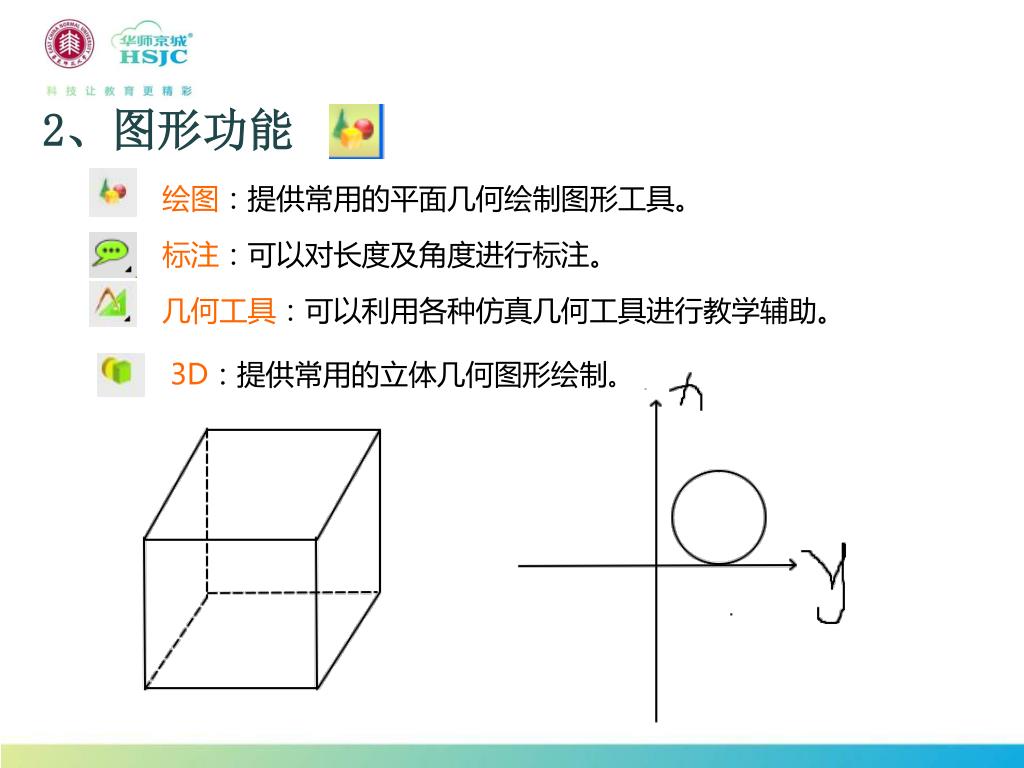

23. 2、图形功能 绘图：提供常用的平面几何绘制图形工具。 标注：可以对长度及角度进行标注。 几何工具：可以利用各种仿真几何工具进行教学辅助。 3D：提供常用的立体几何图形绘制。

24. 3、辅助教学工具 • 放大镜 • 可随意将选定的对象进行放大或缩小，对重点内容看得更清楚，有助于改善相互交流的效果。

25. 聚光灯 • 突出重点，吸引学生注意力。 What do you see in the picture?

26. 屏幕幕布 激发学生思考的积极性与兴趣，发展学生的探究能力。

27. 照相机 可以随意捕捉电脑屏幕显示的全部或局部画面，并且可复制到当前操作页面、图库、剪贴板、可随时调用。

28. ⑤回放 对当前页的内容进行回放，并可随时调节速度、暂停、 停止。

29. ⑥ 词典 提供简明汉英字典，为查询提供便捷。

30. L O O O L ⑦屏幕移动 L 例：直线和圆有两个公共点时，叫做直线和圆______________

31. 视频展台 • 打开方式 A、面板图标直接打开视频展台 B、桌面视频展台快捷方式打开视频展台 • 使 用 A、演示 B、截图 C、批注讲解 D、保存

32. 练习： 1、请用区域截图将本页的练习内容截取并保存 下来； 2、请简单介绍如何使用放大镜及聚光灯； 3、请简述屏动与图动的区别；

33. 4、页面预览 • 页面查看： • 自动保存操作过的页面，方便随时调用。

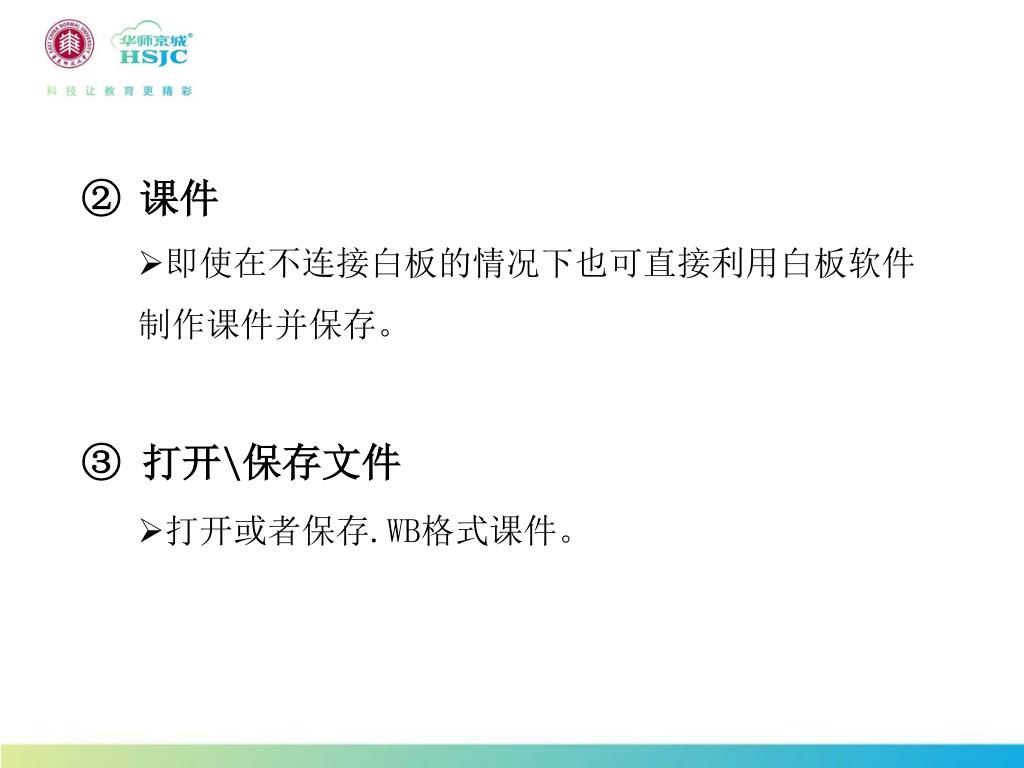

34. 课件 • 即使在不连接白板的情况下也可直接利用白板软件制作课件并保存。 • 打开\保存文件 • 打开或者保存.WB格式课件。

35. 5、多媒体资源库 • 图库： • 按照不同科目进行分类管理； • 音频库 • 预装丰富的音视频材料，并可直接浏览外部音视频资源； • 资源库管理 • 对系统自带的资源进行管理（非特殊情况下，不建议老 师对系统资源设置做更改）。

36. 6.课程录制 • 录播 • 将对多个页面的教学过程录制下来,即时录制即时 • 播放，方便快捷。

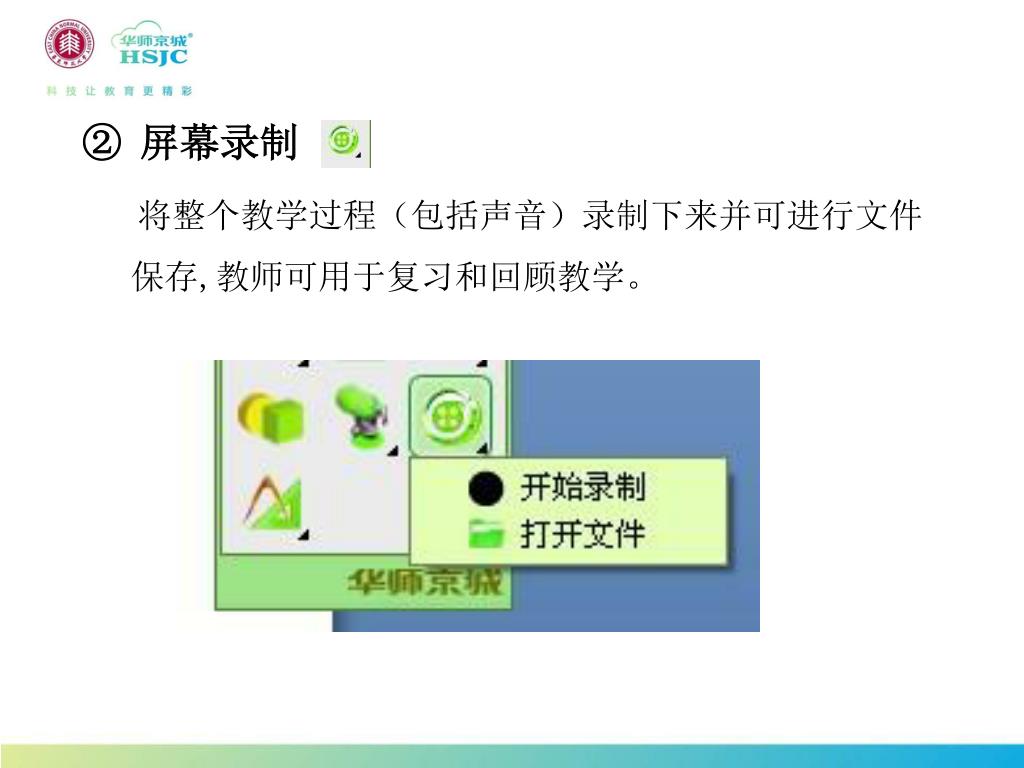

37. 屏幕录制 将整个教学过程（包括声音）录制下来并可进行文件保存,教师可用于复习和回顾教学。

38. 思考： 1、请简述页面预览与课件的联系与区别； 2、请简述如何将上课内容保存为课件； 3、如何使用多媒体资源库？ 4、录播与屏幕录制有什么区别？

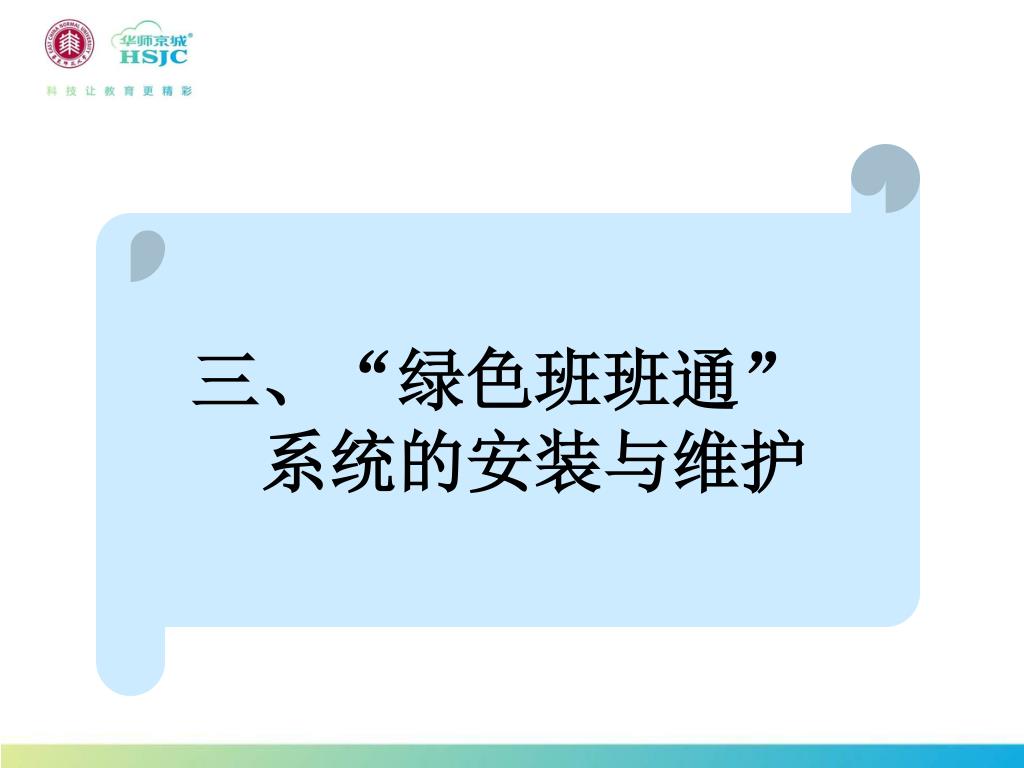

39. 三、“绿色班班通”系统的安装与维护

40. 3.1.1白板软件的安装 1.安装文件确认 确保本目录下存在以下文件和文件夹

41. 2.应用程序安装 双击Standard.exe ,如下图：

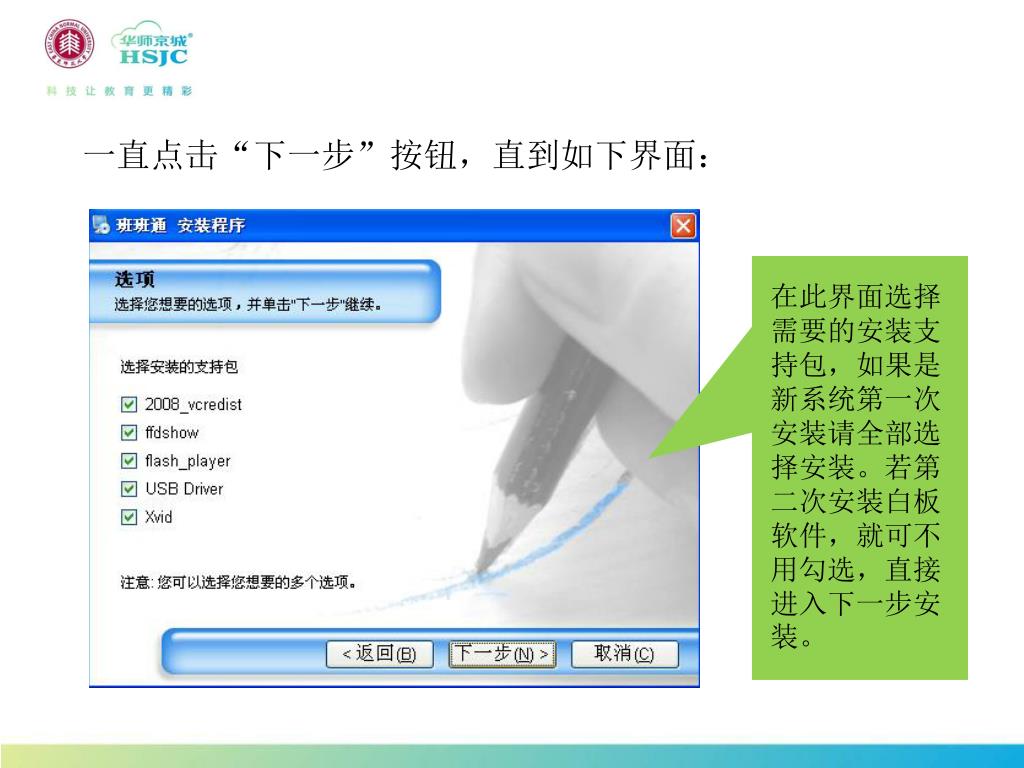

42. 在此界面选择需要的安装支持包，如果是新系统第一次安装请全部选择安装。若第二次安装白板软件，就可不用勾选，直接进入下一步安装。在此界面选择需要的安装支持包，如果是新系统第一次安装请全部选择安装。若第二次安装白板软件，就可不用勾选，直接进入下一步安装。 一直点击“下一步”按钮，直到如下界面：

43. 然后继续安装，到最后界面直至完成： 最后，重新启动电脑。

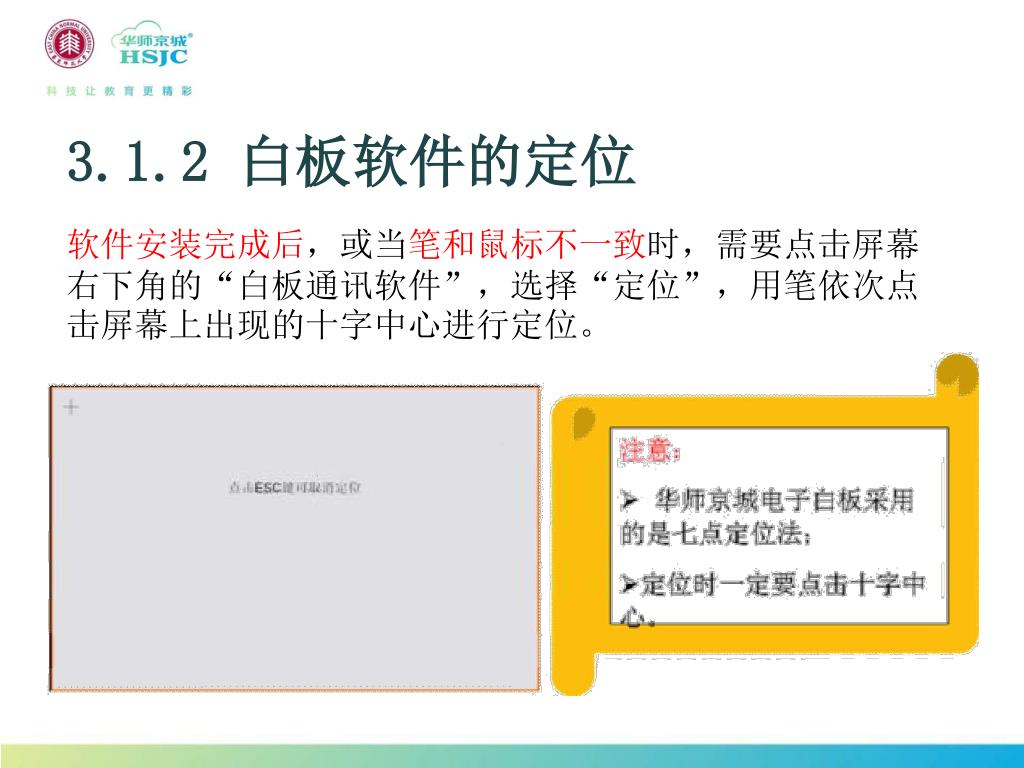

44. 3.1.2 白板软件的定位 软件安装完成后，或当笔和鼠标不一致时，需要点击屏幕右下角的“白板通讯软件”，选择“定位”，用笔依次点击屏幕上出现的十字中心进行定位。

45. 3.2 系统的组成 • 交互式电子白板+推拉式黑板 • 短焦距投影仪 • 计算机 • 视频展台 • 蓝牙音箱和麦克 • 无线键鼠 • 电子板擦

46. 3.3 系统的维护 3.3.1 设备的开启和关闭 • 开启步骤 • 1、将电源插座依次打开； • 2、将投影机的遥控器对准投影机，按左上角的绿色开关键，直到投影机上的红色指示灯变为绿色，方为开启状态； • 3、开启电脑主机； • 4、打开视频展台； • 5、打开白板软件； • （开机后，白板驱动默认为随机启动的，如果在使用中不慎关闭了白板驱动，则由开始菜单的班班通程序里打开OKBOARDDrv.Ink即可。）

47. 关闭步骤 • 1、点击软件右上角的退出按钮，退出电子白板软件； • 2、关闭视频展台； • 3、点击电脑开始菜单，关闭电脑； • 4、使用投影机遥控器，对准投影机，按两次红色关闭 • 键，关闭投影机； • 5、依次关闭电源插座； • 注： 一定要等投影机完全散热才可以关闭电源，否则会影响投影 • 机灯泡的使用寿命；各设备的数据连接线尽量不要拔下，以 • 免磨损接线插口，影响使用。

48. 3.3.2 设备使用维护注意事项 电子白板 • 可使用拧干的洁净棉制湿布轻轻擦拭，若不慎沾上油渍应及时 • 用酒精擦洗 • 不能使用油性笔书写 • 避免学生打闹碰撞到；避免学生使用尖锐的利器碰触板面 • 电磁感应笔 • 应由专人保管，并及时更换笔中电池或充电 • 注意拔开笔盖的方法

49. 投影机 • 开机时有预热过程；关机时不要马上切断电源，有散热过程 • 若连续使用设备，不要重复开启投影机，一次能支持4-5小时 • 将投影机的遥控器和电子笔放在相应的位置 • 不能频繁开关电源，保证<自然冷却>过程 • 至少冷却45 分钟以后再次使用 • 保证使用环境符合工作条件，温度、相对湿度、海拔高度

50. 原 因 纠正措施 白板通讯软件未打开 打开白板通讯软件 白板线连接异常 检查带有信号放大器的短线是否正确连接好。 重新启动白板通讯软件。 未对电子笔进行定位 进行定位。 电子笔处于休眠状态 轻点笔尖，使笔退出休眠状态。 电子笔电池没电 更换电池。 电子笔故障 更换电子笔。 3.4 系统的常见问题处理方法 电子笔失灵，无反应
