Топология подключения устройств

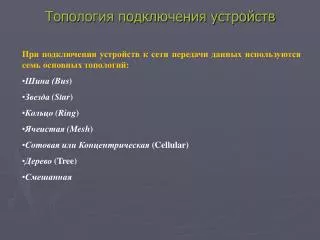

1. Топология подключения устройств • При подключении устройств к сети передачи данных используются семь основных топологий: • Шина (Вus) • Звезда (Star) • Кольцо (Ring) • Ячеистая (Mesh) • Сотовая или Концентрическая (Cellular) • Дерево(Tree) • Смешанная

2. Шинная топология Устройства подключаются к кабелю последовательно, как правило, с помощью отрезков кабеля и тройников (T-connector)

3. Преимущества и недостатки шинной топологии • Преимущества шинной топологии: • ·  Шина требует меньше кабеля для соединения компьютеров, поэтому шина дешевле, чем другие кабельные соединения; • ·  Шинную топологию легко расширить • ·  Для расширения сети можно использовать дешевые повторители • Недостатки шинной топологии: • · Каждый BNC соединитель ослабляет электрический сигнал • При использовании топологии шина очень сложно локализовать, определить неисправность кабельной системы

4. Топология звезда Каждое устройство подключается непосредственно к концентратору или центральному устройству (это может быть Repeater или Hub). Передача данных осуществляется только через центральное устройство

5. Расширенная звезда Топология расширенная звезда повторяет топологию Звезда, в которой несколько узлов сходятся к одному центральному

6. Преимущества и недостатки топологии звезда Преимущества: ·      Простая модификация и добавление новых компьютеров ·      Концентратор удобно использовать для диагностики и мониторинга ·      Отказ одного компьютера не приводит к неработоспособности всей сети ·      Возможно применение нескольких типов кабеля в одной сети Недостатки: · Увеличенный расход кабеля · При отказе концентратора – неработоспособна вся сеть

7. Кольцевая топология Кабельные сегменты последовательно соединяют все станции сети так, чтобы получилось кольцо. Каждый компьютер ретранслирует информацию следующему компьютеру, благодаря чему такая сеть является активной

8. Двойное кольцо В топологии кольцо данные могут передаваться только в одном направлении В определенный момент времени только одно кольцо является активным

9. Преимущества и недостатки топологии кольцо • Преимущества: • · Всем компьютерам предоставляется равный доступ в среду, ни один компьютер не может монополизировать сеть • · Обеспечивается постепенное снижение производительности сети в случае увеличения числа пользователей • Недостатки: • · Отказ одного компьютера может повлиять на работоспособность всей сети • ·  Трудно диагностировать • Добавление или удаление компьютера вынуждает разрывать сеть

10. Ячеистая (сеточная) топология Каждый узел (node) в такой сети соединен со всеми остальными и выполняет функции приема, маршрутизации и передачи данных. Эта топология характеризуется наличием избыточных связей между устройствами.

11. Сотовая топология Сотовая топология (Cellular) - метод разделения географической области на Зоны или Соты (Сеll). В каждой зоне обеспечивается обмен информацией между станциями сети, находящимися внутри зоны

12. Топология дерево Топология дерево (Tree) подобна расширенной звезде, однако здесь отсутствует центральный узел и есть иерархия

13. Среда передачи данных в вычислительных сетях Среда передачи данных обеспечивает обмен сообщениями между узлами сети. Сигналы между узлами вычислительной сети передаются с помощью электрического тока, радиоволн (мегагерцы), микроволн (гигагерцы), энергии световой части спектра электромагнитных волн Средыпередачи данных подразделяются на две большие категории: ·  Кабельные среды передачи данных ·  Беспроводная среда передачи данных

14. Основные характеристики среды • ·        Стоимость • ·        Пропускная способность • ·        Затухание сигнала • ·        Устойчивость от электромагнитных помех • ·        Сложность инсталляции

15. Витая пара Значительно лучшая защищенность от ложных сигналов (помех), называемая помехоустойчивостью, может быть обеспечена в результате скручивания пары проводов

16. Витая пара Недостатками витой пары являются высокий коэффициент затухания сигнала и высокая чувствительность к электромагнитным помехам, поэтому максимальное расстояние между активными устройствами в локальной сети при использовании витой пары ограничено длиной в 100 метров

17. Коаксиальный кабель Коаксиальный кабель обладает более высокой устойчивостью к электромагнитным помехам по сравнению с витой парой. Расстояние между активными устройствами может быть до 2 км, а скорость передачи данных - от 2,5 до 100 Мбит/с, в зависимости от типа локальной сети

18. Волоконно-оптический кабель Волоконно-оптический кабель отличается от среды передачи описанных типов тем, что он переносит информацию в виде пульсирующего светового луча, распространяемого по стекловолокну, а не в виде сигнала, распространяемого по отрезку провода

19. Волоконно-оптический кабель • Применение кабеля такого типа повышает степень безопасности связи, поскольку из волоконно-оптического кабеля физически трудно перехватить информацию • Такой кабель обеспечивает скорость передачи данных до 2 Гбит/с. • Передача данных выполняется только в симплексном, однонаправленном режиме, поэтому для организации обмена данными устройства необходимо соединять двумя оптическими волокнами • В оптоволоконной технике используются два типа источников света: • Одномодовый (Single-Mode) • Многомодовый (Multi-Mode)

20. Радиоволны Данные могут быть переданы через свободное пространство с использованием электромагнитных (радио) волн. Примером такой среды является спутниковая радиосвязь Типичный спутниковый канал имеет исключительно широкую полосу пропускания
