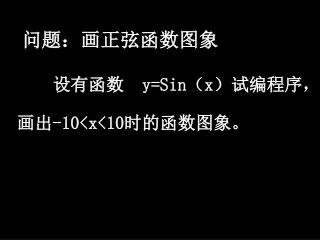

  1. 问题：画正弦函数图象 设有函数 y=Sin（x）试编程序，画出-10<x<10时的函数图象。

  2. Private Sub Command1_Click() Dim x As Single, y As Single ‘定义变量 Picture1.Scale (-10, 10)-(10, -10) '定义坐标系 Picture1.Cls '清除图片框的输出内容 Picture1.Line (-10, 0)-(10, 0), RGB(0, 0, 255) '画x轴 Picture1.Line (0, 10)-(0, -10), RGB(0, 0, 255) '画y轴 For x = -10 To 10 Step 0.0001 '循环控制 y = Sin(x) '求函数值 Picture1.PSet (x, y), RGB(255, 0, 0) '描点画图 Next x End Sub

  3. 程序中的第二语句： Scale （-10，10）-（10，-10） 中两个点的坐标分别定义了屏幕窗口左上角和右下角的逻辑坐标，所定义坐标系x和y的取值范围分别为[-10，10]，该坐标系中点的坐标可以按该范围上逻辑坐标给出，系统会将屏幕上点的逻辑坐标转换成屏幕的物理坐标，无须人为干预。

  4. 10 y 0 15480 x -10 10 x 0 -10 y 物理坐标系 逻辑坐标系 Scale （-10，10）-（10，-10） 11190

  5. 程序执行的结果如下图。

  6. 练习：将 定义为函数， 并画出函数图象。

  7. 操作： 1．画函数 的图象。 （振幅a ，在程序执行时从键盘输入） 2．画函数 的图象。 （振幅a和周期b从键盘输入） 3．画函数 的图象。 （振幅a、周期b和位移c都从键盘输入） 4．将以上程序改为画余弦函数图象 的程序。
