  1. פתרונות ייצור בר-קיימא בתעשייה התהליכיתSUSTAINABLE Process Automation גיל ליסוביץ קבוצת קונטאל

  2. קיימותSustainability פיתוח בר-קיימא מתחשב בצרכים של הדור הנוכחי בלי לפגוע ביכולת של הדורות הבאים לספק את צורכיהם.

  3. על קיימות ובקרה • בחינת מערכי האוטומציה והבקרה • גמישות בייצור באמצעות שדרוג מערכות בקרה "ותיקות" • הכנסת שיפורים במערכי הייצור • קביעת סטנדרטים אחידים למערכות הבקרה • הטמעת כלים טכנולוגים לאופטימיזציה של חוגי בקרה • הטמעת מערכת תוכנה לבקרה ותיעוד שינויים במערכות הבקרה. • בחינת היכולות הפנים-ארגוניות בתחום הבקרה- "הפרטת" מערכי הבקרה.

  4. מערכות תומכות ייצור

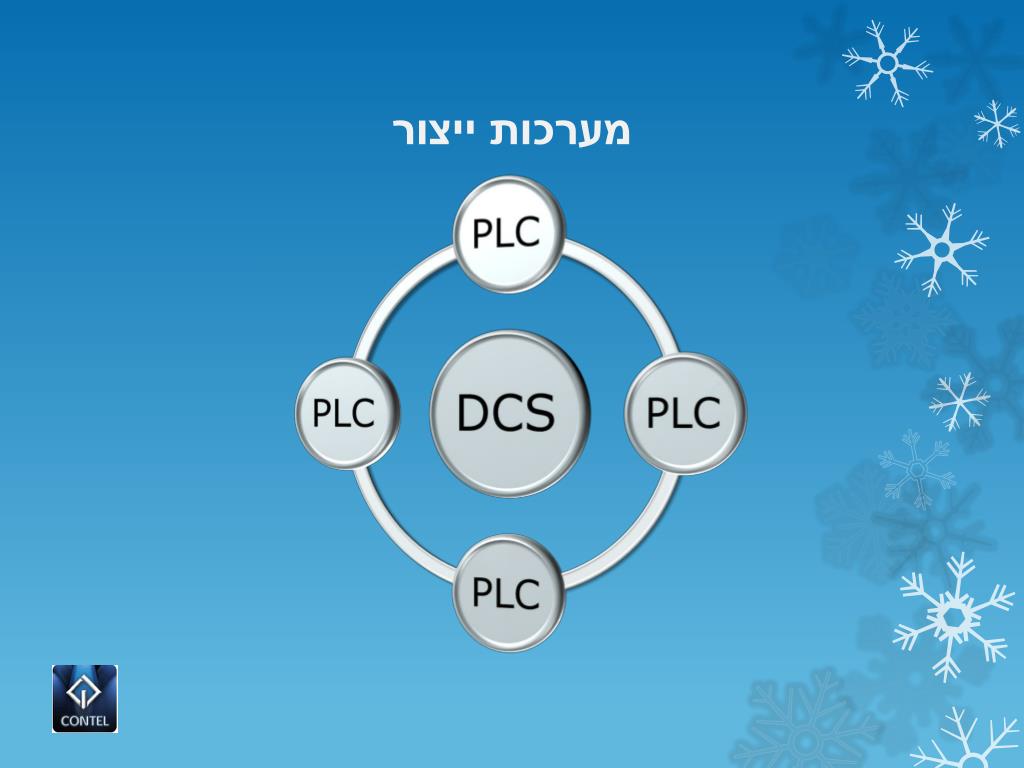

  5. מערכות ייצור

  6. שנות ה-90 – השוואה בין PLC/DCS

  7. מערכות DCS נפוצות בישראל • Honeywell- TDC • Emerson- Delta-V • Foxboro – I/A

  8. בסיס נתונים יחיד

  9. בקר HMI • לוגיקה • תגים • גרפיקה - מסכים • תגים התאמה מדויקת מערכת HMI ללא תגים

  10. בקר HMI • גרפיקה - מסכים • תגים • לוגיקה • תגים מערכת HMI ללא תגים

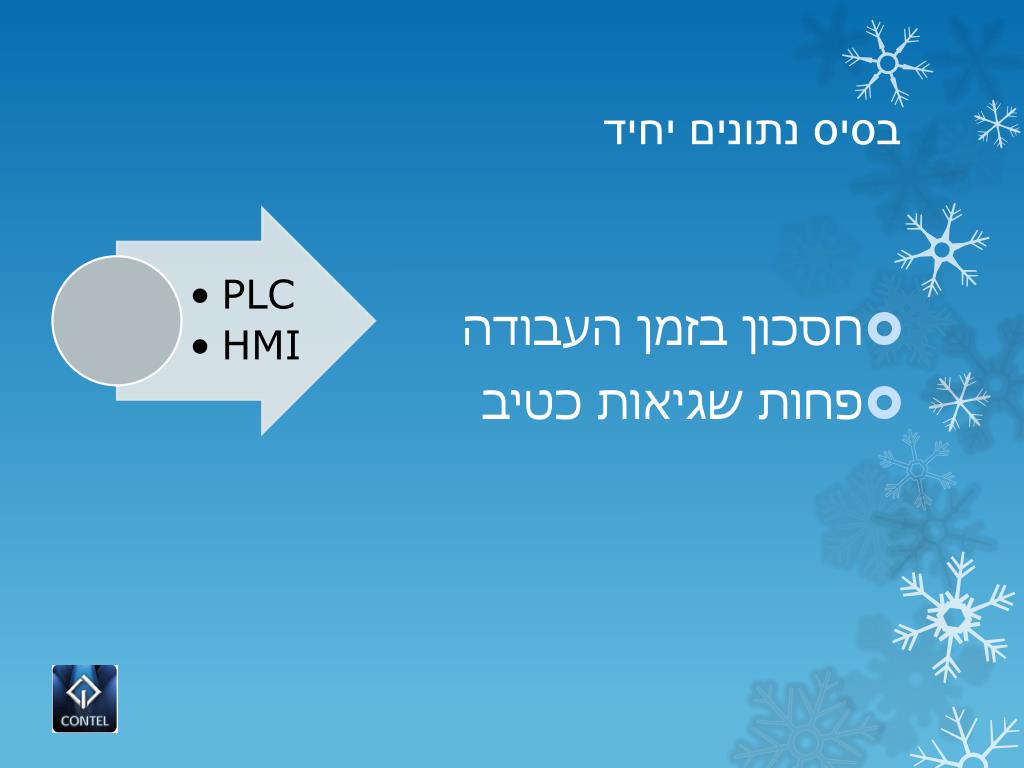

  11. בסיס נתונים יחיד • חסכון בזמן העבודה • פחות שגיאות כטיב

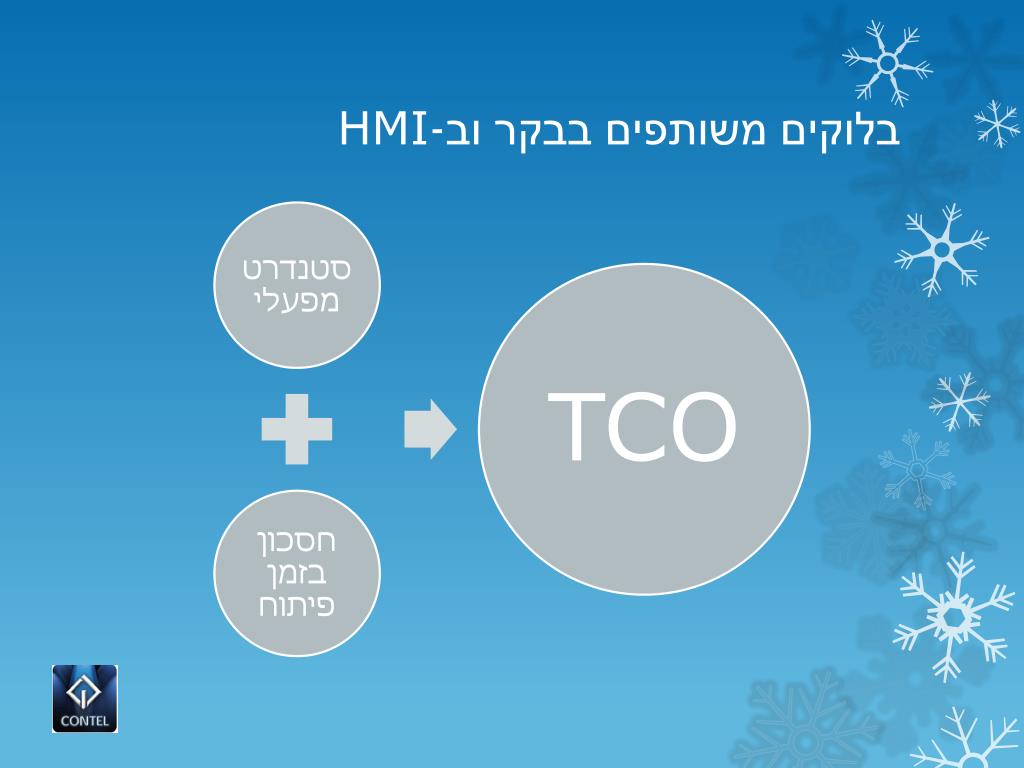

  12. בלוקים משותפים בבקר וב-HMI

  13. ברז מסך ברז סטנדרטי

  14. ברז • בנוסף לפתח\סגור ידני\אוטומט ניתן להגדיר את שם הברז, תיאור בעברית וכתובת בבקר. • המסך מאפשר להגדיר את סוג הברז בו משתמשים: יציאה אחת או שתיים, כניסה אחת או שתיים או ללא כניסות כלל

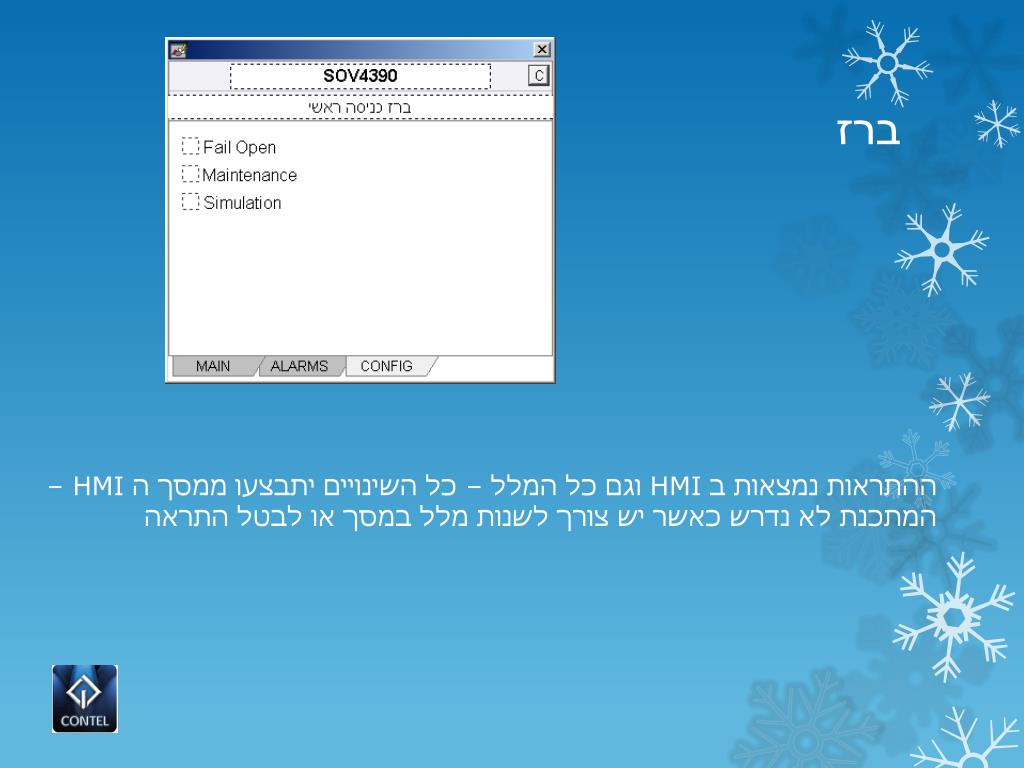

  15. ברז ההתראות נמצאות ב HMI וגם כל המלל – כל השינויים יתבצעו ממסך ה HMI – המתכנת לא נדרש כאשר יש צורך לשנות מלל במסך או לבטל התראה

  16. מנוע • מסך מנועים המטפל בכל סוגי המנועים במפעל – מנוע עם קונטקטור בלבד, E3+ של רוקוול, טזיס של שניידר וגם ווסת מהירות של ואקון. • הבחירה מתבצעת חד פעמית דרך המסך ולאחר מכן המסך מראה רק חלקים הקשורים למתנע הרלוונטי.

  17. מנוע מסך מנוע\מחמם של סולקון הכולל נתונים המגיעים בתקשורת (מודבס) מהסולקון

  18. מתמר מסך Transmitter אנלוגי, הכולל גם את ההמרה האנלוגית

  19. מתמר דוגמה נוספת למתמר, כולל המרה אנלוגית, 4 רמות התראה שונות, כל אחת עם השהייה Dead band ונעילת ההתראה, הכל נבחר מהמסך.

  20. מתמר תצוגה ויזואלית של ההתראות

  21. PID מסך PID – אין צורך לפתוח תוכנת בקר לבצע שינויים בקבועים

  22. בלוקים משותפים בבקר וב-HMI יותר אינפורמציה למפעיל = מפעיל עם יותר ידע = מפעיל עם יותר יכולת העברת ההגדרות ל-HMI= אין צורך להגדיר בבקר

  23. מערכת ניהול מנות HARD CODED CONFIGURED • פיתרון גנרי • ניתן להגדיר את הציוד • ניתן לשנות את הרכיבים והמתכון • פיתרון ייחודי לתהליך • כל ההגדרות בקוד • ניתן לשנות רכיבים בלבד מנגנון HMI לניהול מנות

  24. מנגנון HMI לניהול מנות

  25. ממשק ההפעלה של המערכת תואם לתקן ניהול המנות S88

  26. מסך עריכת המתכון – ויזואלי לחלוטין. • להגדרת מהירות הבחישה בשלב 4 – לוחצים על הריבוע המתאים

  27. מנגנון HMI לניהול מנות

  28. מנגנון HMI לניהול מנות

  29. מנגנון HMI לניהול מנות

  30. ניהול מנות במפעל תהליכי מבוסס בקר מתוכנת ו-HMI משולב

  31. מסך סינופטי מסך ניהול תהליך לחיצה על ציוד תעביר את המסך הימני לשליטה על הציוד

  32. מסך סינופטי מסך ציוד מסך שליטה על הציוד

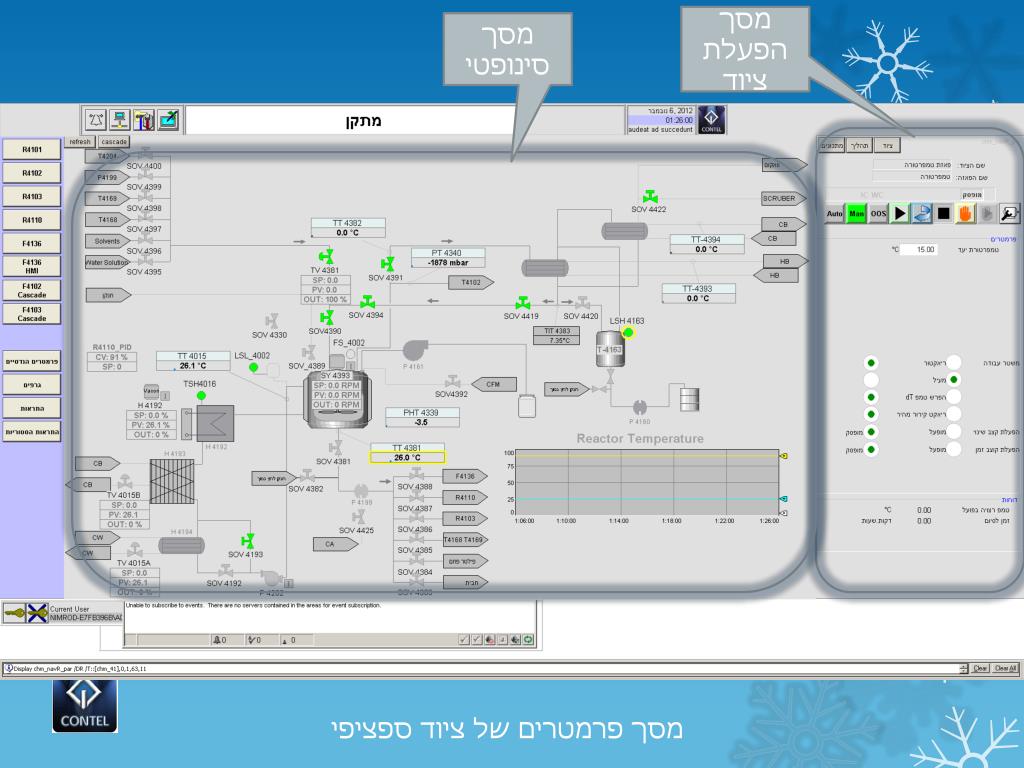

  33. מסך הפעלת ציוד מסך סינופטי מסך פרמטרים של ציוד ספציפי

  34. שנות ה-90 – השוואה בין PLC/DCS

  35. PLC for Process Control !

  36. פרויקטים

  37. כימיקלים לישראל – פריקלס • שדרוג מערכות בקרה ותיקות • 6000 נקודות בקרה • כולל חיווט ופירוק ארגזי IO ישנים • החלפת מערכות HMI • החלפת בקרים מתוכנתים

  38. פריגו – מפעל כימאגיס • ערב רב של מערכות בקרה עם אלפי נקודות בקרה. • שדרוג בקרים מתוכנתים • שדרוג מערכות DCS • שדרוג מערכות HMI מקומיות

  39. 4 X 50 MW – Thermo Solar

  40. מתקני התפלת מים • מקורות לימסול - 18 מליון קוב בשנה • IDE – שורק -150 מליון קוב בשנה

  41. תודה על ההקשבה גיל ליסוביץ

  42. מערכת תגים עם מבנה נתונים גמיש

  43. מבנה נתונים גמיש מבנה נתונים רגיל XV_4015_sts_auto Bool XV_4015_sts_open Bool XV_4015_sts_Alarm Bool XV_4015_cmd_Auto Bool XV_4015_cmd_Open Bool XV_4015_cmd_Reset Bool XV_4015_par_alm_delay Dint XV_4015 Valve XV_4015.sts_auto Bool • XV_4015.sts_openBool • XV_4015.sts_AlarmBool • XV_4015.cmd_AutoBool • XV_4015.cmd_OpenBool • XV_4015.cmd_ResetBool XV_4015.par_alm_delay Dint מערכת תגים עם מבנה נתונים גמיש

  44. שכפול תאגים מבנה נתונים גמיש מבנה נתונים רגיל XV_4015_sts_auto Bool XV_4015_sts_open Bool XV_4015_sts_Alarm Bool XV_4015_cmd_Auto Bool XV_4015_cmd_Open Bool XV_4015_cmd_Reset Bool XV_4015_par_alm_delay Dint XV_4016_sts_auto Bool XV_4016_sts_open Bool XV_4016_sts_Alarm Bool XV_4016_cmd_Auto Bool XV_4016_cmd_Open Bool XV_4016_cmd_Reset Bool XV_4016_par_alm_delay Dint XV_4015 Valve • XV_4016 Valve מערכת תגים עם מבנה נתונים גמיש

  45. פניה ל HMI בקר HMI • גרפיקה - מסכים • תגים • לוגיקה • תגים XV_4015 מערכת תגים עם מבנה נתונים גמיש

  46. מערכת תגים עם מבנה נתונים גמיש • חיסכון בזמן עבודה • פחות טעויות בשכפול
