  1. 项目三：电力负荷及短路计算 三门峡职业技术学院 供用电技术教研室

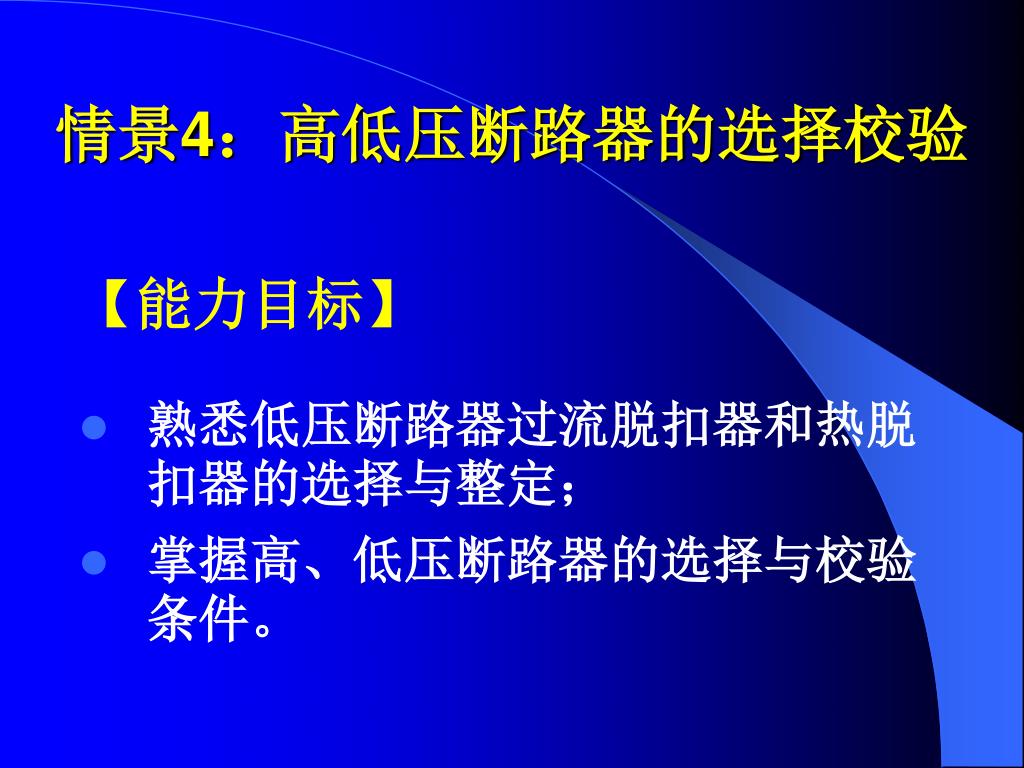

  2. 情景4：高低压断路器的选择校验 【能力目标】 • 熟悉低压断路器过流脱扣器和热脱扣器的选择与整定； • 掌握高、低压断路器的选择与校验条件。

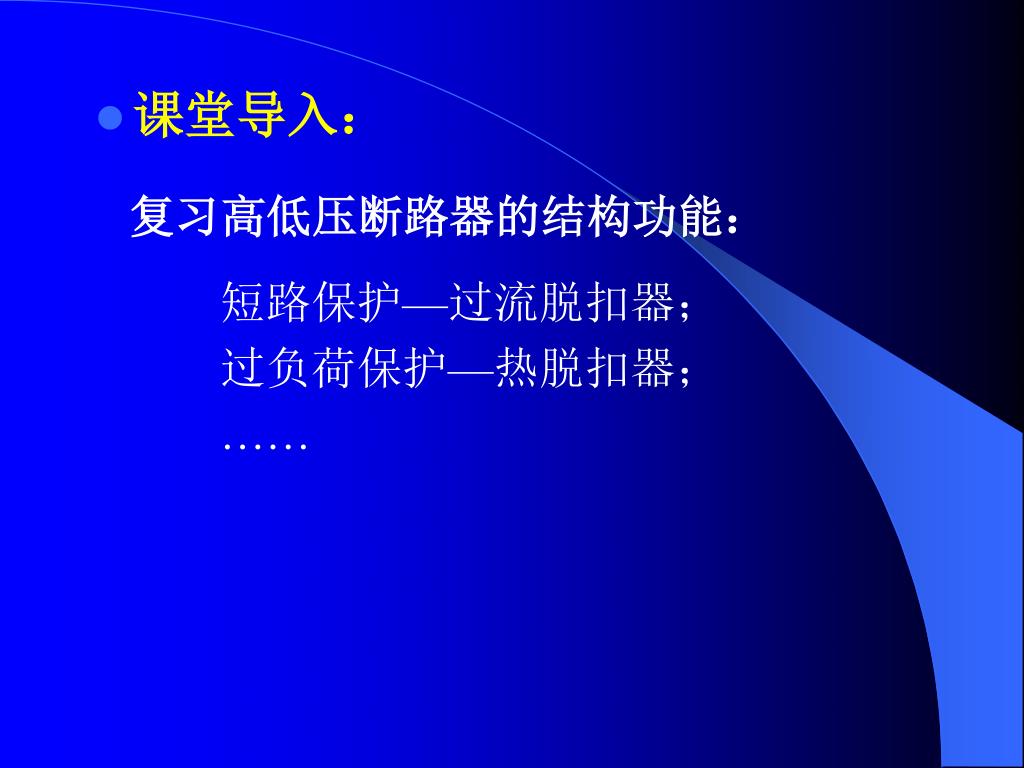

  3. 课堂导入： 复习高低压断路器的结构功能： 短路保护—过流脱扣器； 过负荷保护—热脱扣器； ……

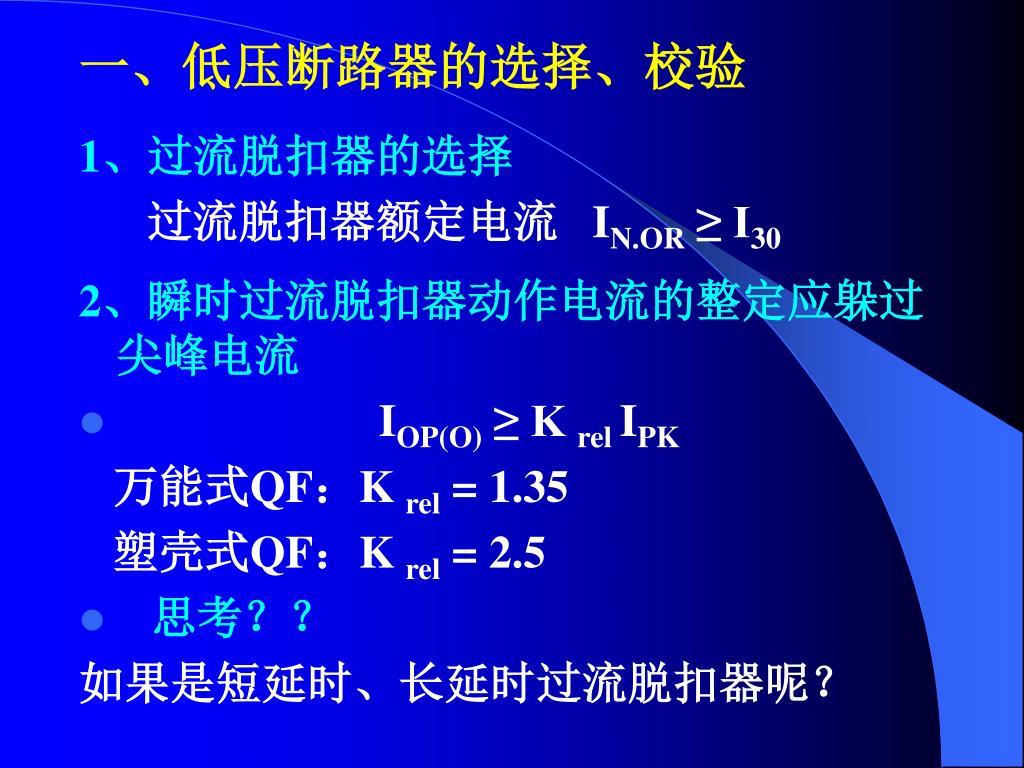

  4. 一、低压断路器的选择、校验 1、过流脱扣器的选择 过流脱扣器额定电流 IN.OR ≥ I30 2、瞬时过流脱扣器动作电流的整定应躲过尖峰电流 • IOP(O) ≥ K rel IPK 万能式QF：K rel = 1.35 塑壳式QF：K rel = 2.5 • 思考？？ 如果是短延时、长延时过流脱扣器呢？

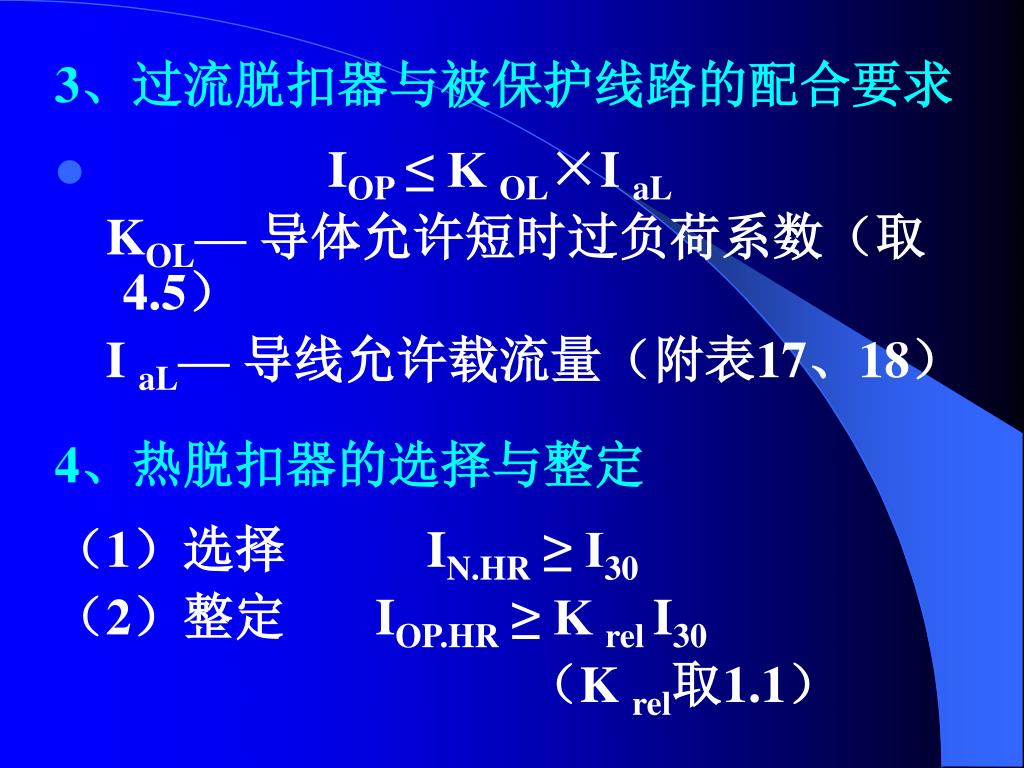

  5. 3、过流脱扣器与被保护线路的配合要求 • IOP ≤ K OL×I aL KOL— 导体允许短时过负荷系数（取4.5） I aL— 导线允许载流量（附表17、18） 4、热脱扣器的选择与整定 （1）选择 IN.HR ≥ I30 （2）整定 IOP.HR ≥ K rel I30 （K rel取1.1）

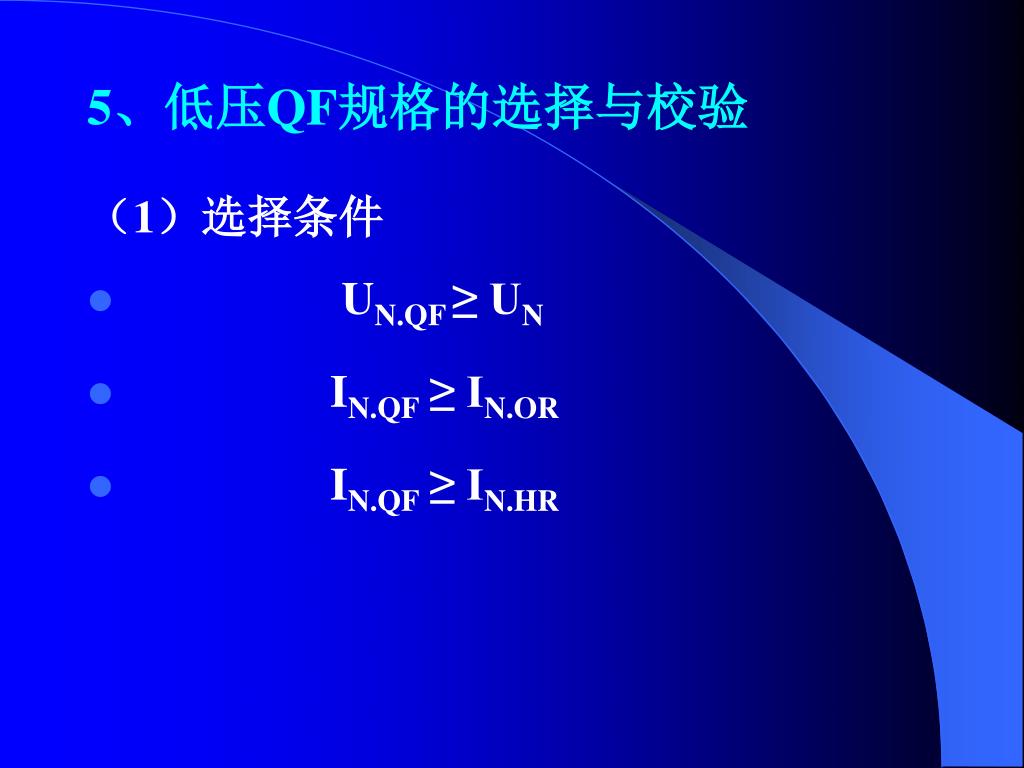

  6. 5、低压QF规格的选择与校验 （1）选择条件 • UN.QF ≥ UN • IN.QF ≥ IN.OR • IN.QF ≥ IN.HR

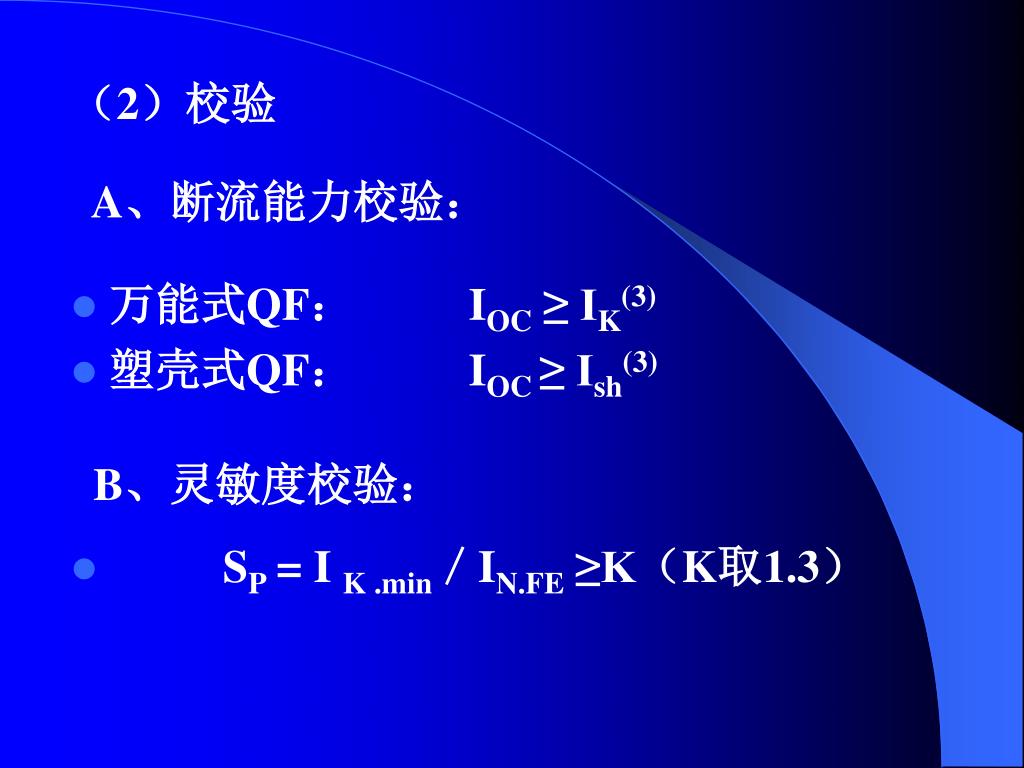

  7. （2）校验 A、断流能力校验： • 万能式QF： IOC ≥ IK(3) • 塑壳式QF： IOC ≥ Ish(3) B、灵敏度校验： • SP = I K .min／IN.FE ≥K（K取1.3）

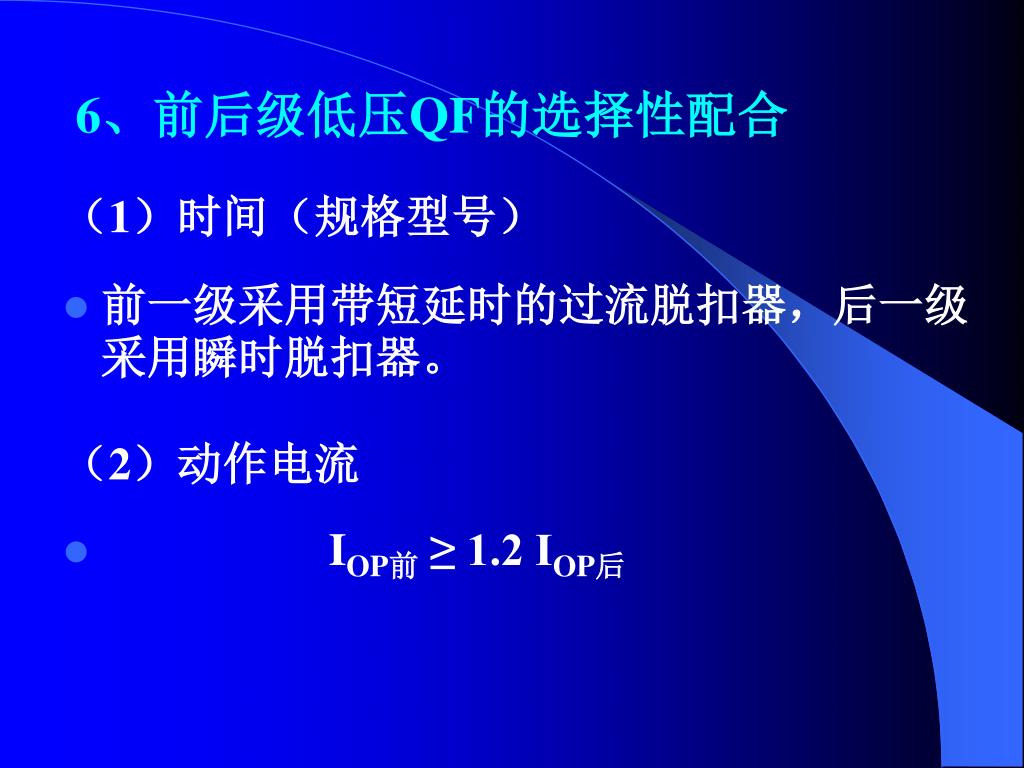

  8. 6、前后级低压QF的选择性配合 （1）时间（规格型号） • 前一级采用带短延时的过流脱扣器，后一级采用瞬时脱扣器。 （2）动作电流 • IOP前≥ 1.2 IOP后

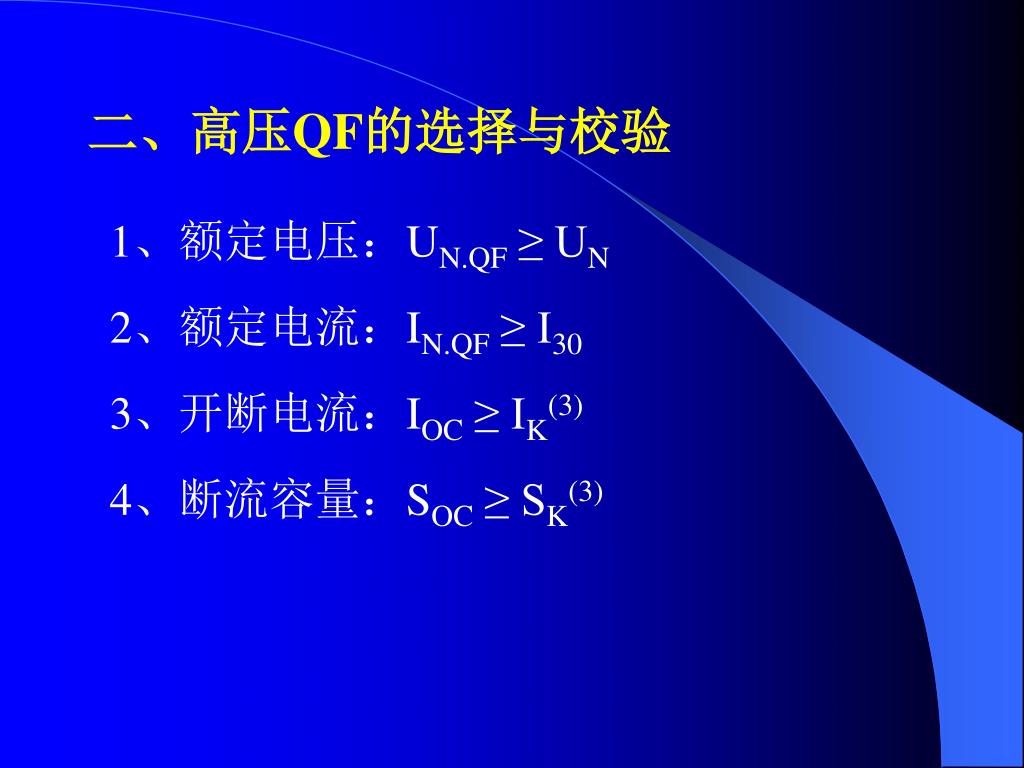

  9. 二、高压QF的选择与校验 1、额定电压：UN.QF ≥ UN 2、额定电流：IN.QF ≥ I30 3、开断电流：IOC ≥ IK(3) 4、断流容量：SOC ≥ SK(3)

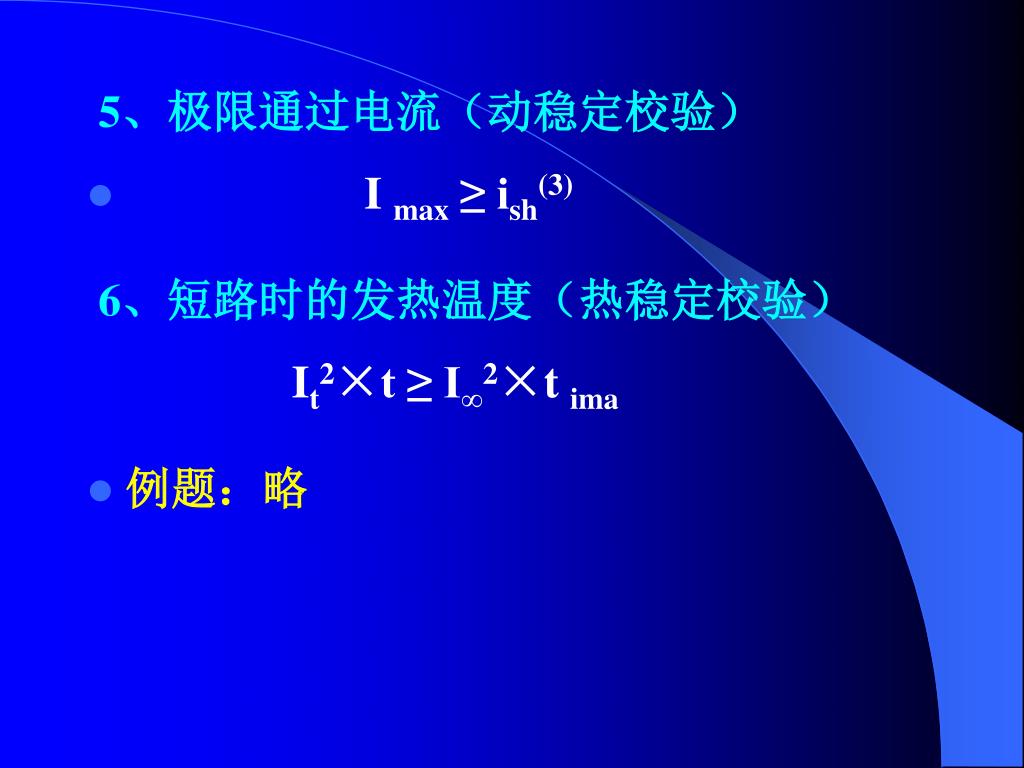

  10. 5、极限通过电流（动稳定校验） • I max ≥ ish(3) 6、短路时的发热温度（热稳定校验） It2×t ≥ I∞2×t ima • 例题：略

  11. 谢谢！
