Implementing Redundancy in the Routing Layer

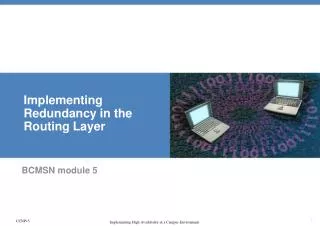

1. Implementing Redundancy in the Routing Layer BCMSN module 5

2. Configuring Layer 3 redundancy with HSRPOptimizing HSRPConfiguring Layer 3 redundancy with VRRP and GLBP

3. Describing Routing Issues • Using Default Gateways 대부분의 장치에서 디폴트 게이트웨이를 설정할 때, 비록 지역 세그먼트 외부로 패킷을 나를 수 있는 2차 라우터가 있더라도 2차 디폴트 게이트웨이를 설정할 방법이 없다. • Using Proxy ARP • 프록시 ARP를 사용하면, 종단 사용자는 목적지 장치가 동일 네트워크 세그먼트에 연결되어 있는 것 처럼 행동할 수 있다. 만약 책임 있는 라우터(프록시 ARP)가 고장날 경우, 근원지 종단 스테이션은 기존의 IP 목적지로 향한 패킷을 고장난 라우터의 MAC 주소로 계속하여 보내게 된다. 그결과 패킷은 폐기된다.

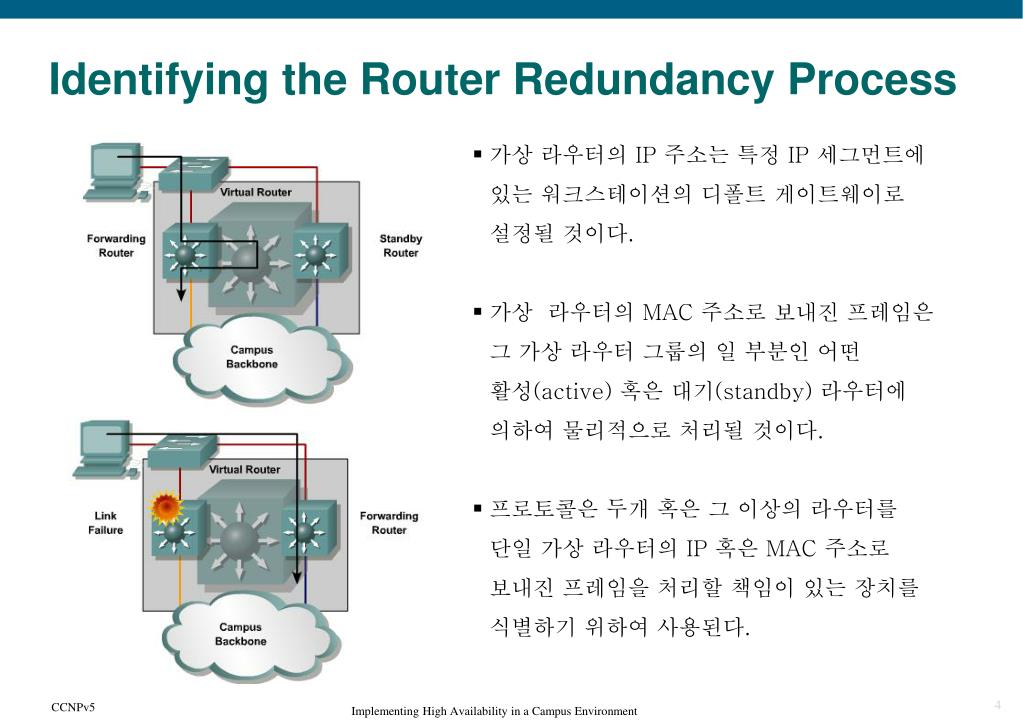

4. Identifying the Router Redundancy Process • 가상 라우터의 IP 주소는 특정 IP 세그먼트에 있는 워크스테이션의 디폴트 게이트웨이로 설정될 것이다. • 가상 라우터의 MAC 주소로 보내진 프레임은 그 가상 라우터 그룹의 일 부분인 어떤 활성(active) 혹은 대기(standby) 라우터에 의하여 물리적으로 처리될 것이다. • 프로토콜은 두개 혹은 그 이상의 라우터를 단일 가상 라우터의 IP 혹은 MAC 주소로 보내진 프레임을 처리할 책임이 있는 장치를 식별하기 위하여 사용된다.

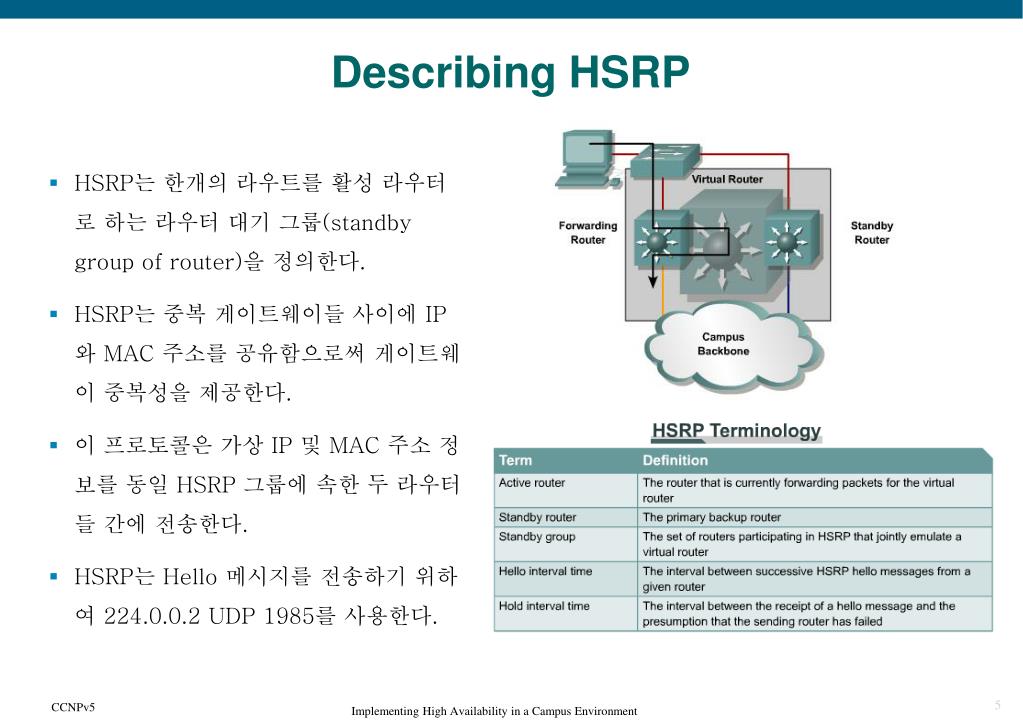

5. Describing HSRP • HSRP는 한개의 라우트를 활성 라우터로 하는 라우터 대기 그룹(standby group of router)을 정의한다. • HSRP는 중복 게이트웨이들 사이에 IP와 MAC 주소를 공유함으로써 게이트웨이 중복성을 제공한다. • 이 프로토콜은 가상 IP 및 MAC 주소 정보를 동일 HSRP 그룹에 속한 두 라우터들 간에 전송한다. • HSRP는 Hello 메시지를 전송하기 위하여 224.0.0.2 UDP 1985를 사용한다.

6. Identifying HSRP operations(1) • The Virtual HSRP Router: • 단순히 네트워크 종단 창치가 그들의 기본 게이트웨이로 설정한 IP와 MAC 주소 쌍이다. • 가상 라우터는 어떤 물리적인 처리도 하지 않는다. • 활성 라우터가 가상 라우터로 보내진 모든 패킥과 프레임을 처리할 것이다. • The Active HSRP Router • 가상 라우터의 MAC 주소로 보내진 패킷을 물리적으로 전달한다. 1)

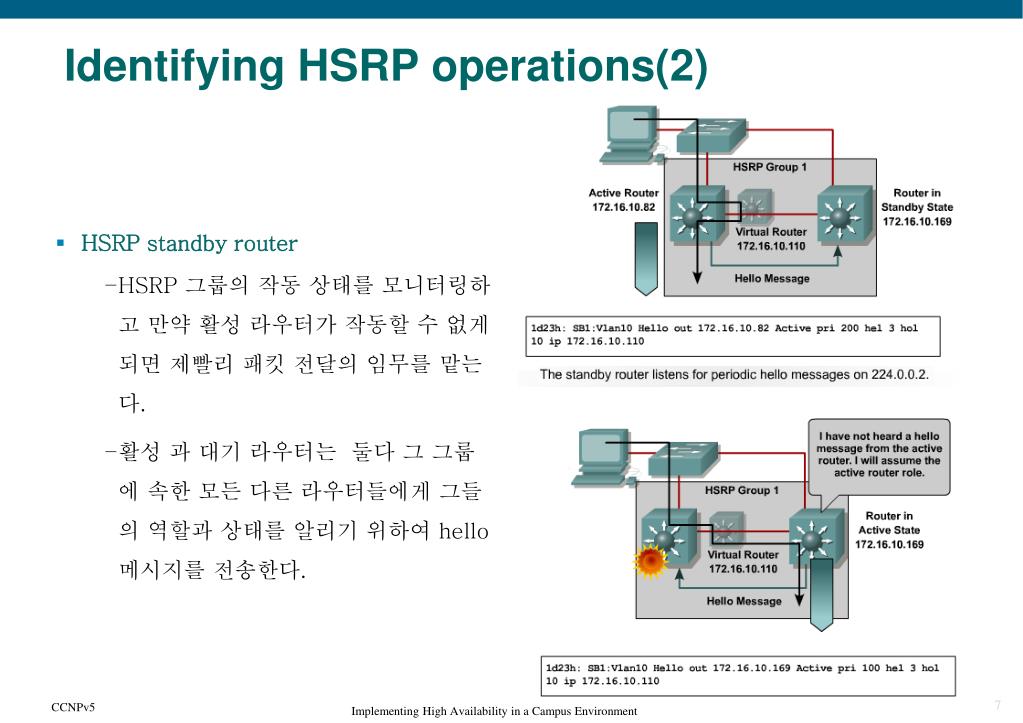

7. Identifying HSRP operations(2) • HSRP standby router • HSRP 그룹의 작동 상태를 모니터링하고 만약 활성 라우터가 작동할 수 없게 되면 제빨리 패킷 전달의 임무를 맡는다. • 활성 과 대기 라우터는 둘다 그 그룹에 속한 모든 다른 라우터들에게 그들의 역할과 상태를 알리기 위하여 hello 메시지를 전송한다.

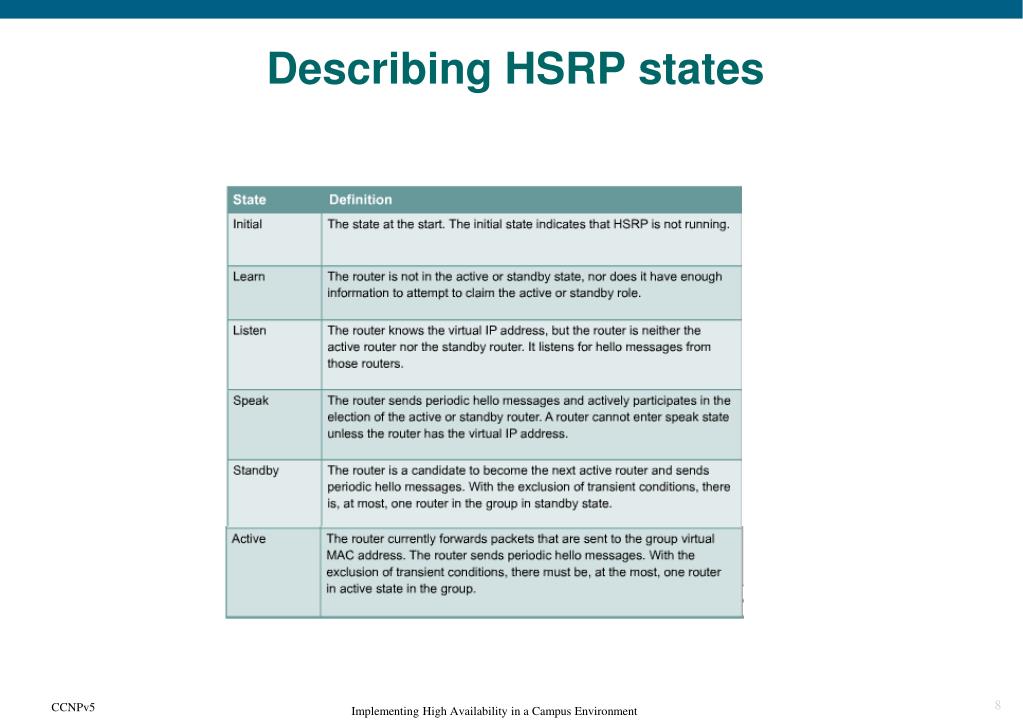

8. Describing HSRP states

9. HSRP State Transition

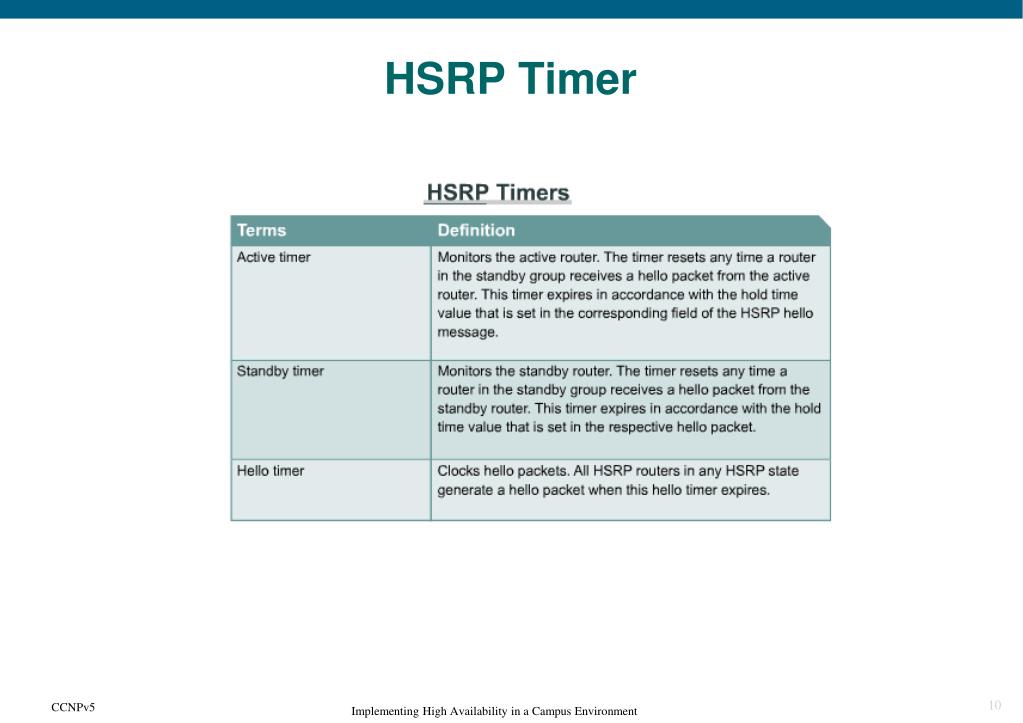

10. HSRP Timer

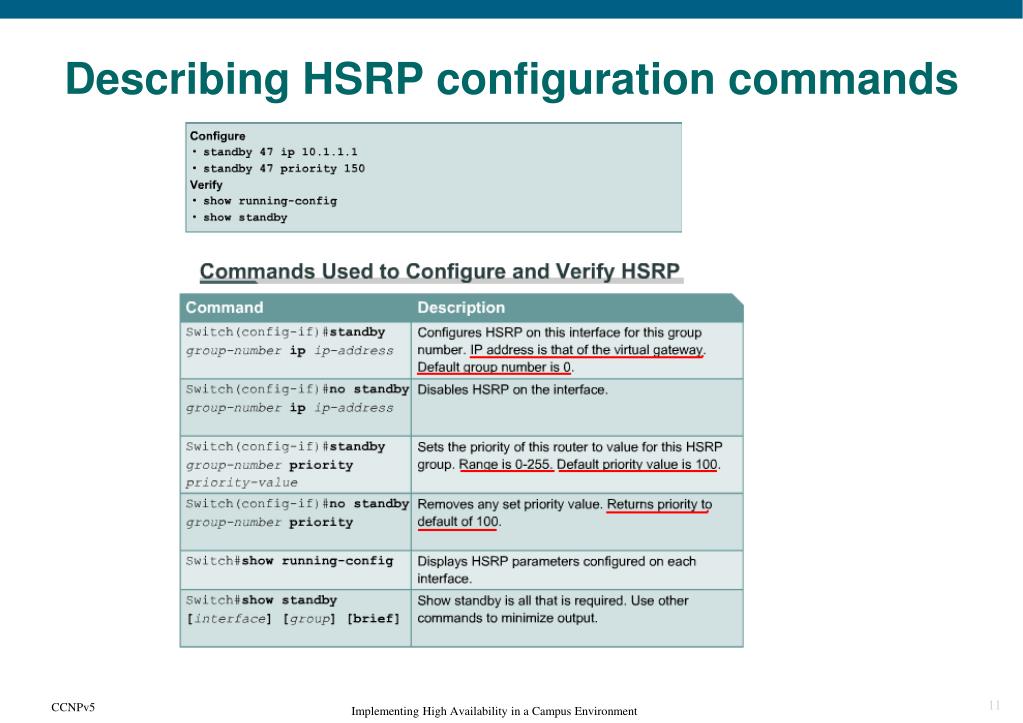

11. Describing HSRP configuration commands

12. Enabling HSRP Ensures that the addresses of the participating HSRP routers are not discovered.
