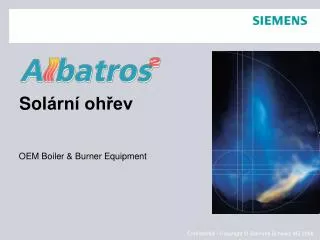

  1. Solární ohřev OEM Boiler & Burner Equipment

  2. RVS –Funkce pro solární ohřev Delta-T funkce s… Bazén Akumulační zásobník TUV

  3. Tepl. B 6 SdOn SdOff Tepl. B 31 / B 41 nabíjení Q 5 Vyp. Zap. Vyp. Zap. Čas RVS –Funkce pro solární ohřev Delta-T funkce Q5 zap: Temp B6 > Temp B31/B41 + SdOn Q5 vyp.: Temp B6 < Temp B31/B41 + SdOff

  4. Temp Tkol (B6) SdOn - SdOff Min. tepl.kol.pro nabíjení (TKolMin) Nabíjecí Zap. Vyp. Zap. Q5 Čas RVS –Funkce pro solární ohřev Minimální teplota kolektoru pro nabíjení Q5 off: TKol < TKolMin. Q5 on: TKol > TKolMin + (SdOn – SdOff)

  5. Tepl. Teplota kolektoru B6 (Tkol) 1 K Tepl.protimrazové ochrany (TKolFrost) Čerp. Q5 Vyp. Vyp. Zap. Čas RVS –Funkce pro solární ohřev Protimrazová ochrana kolektoru Q5 Zap.: TKol < TKolFrost. Q5 Vyp.: TKol > TKolFrost + 1K

  6. Temp Max.nabíjecí teplota c . . ( TSpMax ) 1 °K Tepl. . TUV / buffer ( TSp ) Zap. Vyp. Zap. Nabíjení Q 5 Čas RVS –Funkce pro solární ohřev Maximální nabíjecí teplota zásobníku Q5 off: TSp > TSpMax. Q5 on: TSp < TSpMax - 1K

  7. Temp Tepl.kolektoru . ( Tkol ) ( B 6 ) Ochrana před přehřátím . ( TKolUe ) SdUe TUV / buffer tepl . max . ( TSpSi ) 1 °K Nabíjecí tepl . TUV / buffer max ( TSpMax ) temp . ( TSp ) off off on Čerp. Q 5 on off on Čas RVS –Funkce pro solární ohřev Ochrana před přehřátím kolektoru Q5 on: TKol > TKolUe and TSp < TSpSMax. Q5 off: TKol < TKolUe – SdUe or TSp > TSpSi

  8. Tepl. Tepl.kolektoru ( Tkol ; B 6 ) 2 °K Sdein TUV / buffer tepl. ( TSp ; B 31 / B 41 ) 1 °C 1 °C TRKw Čerp. Q 5 Vyp. Vyp. Vyp. Zap. Zap. Zap. Zap. RVS –Funkce pro solární ohřev Vychlazování zásobníku pomocí čerpadla soláru. Q5 zap.: TSp > TRKw + 2K and TSp > TKol + SdEin Q5 vyp.: TKol > TSp – 2K or TSp < TRKw +1K

  9. Tepl. Tepl.odp.média . ( TVerd ) SdVerd Tepl.kolektoru . ( Tkol ) Vyp. Zap. Zap. Čerp.Q 5 Čas RVS –Funkce pro solární ohřev Ochrana čerpadla soláru – odpařování média Q5 vyp: TKol > TVerd Q5 zap: TKol < TVerd – SdVerd

  10. RVS –Funkce pro solární ohřev Teplotní škála pro solární funkce Ochrana proti odpařování média (e.g. 130 °C) TVerd Ochrana proti přehřátí kolektoru (e.g. 100 °C) TKolUe TUV/akum.zásobník-maximální teplota (90 °C) TSPSi TSpMax Maximální nabíjecí teplota (80 °C) TRKw Teplota pro vychlazení zásobníku (60 °C) Minimální nabíjecí teplota (e.g. 20 °C) TKolMin TKolFrost Protimrazová teplota kolektoru(e.g. 0 °C)

  11. Min.doba běhu Funkce aktivní Čerpadlo kolektoru Zap RVS –Funkce pro solární ohřev Minimální doba běhu čerpadla Q5 Čítač provozních hodin Čítač provozních hodin pro čerpadlo soláru Q5 je umožněn reset

  12. RVS –Funkce pro solární ohřev Protáčení čerpadla  K zabránění zatuhnutí čerpadla je čerpadlo Q5 sepnuto na 30s každý pátek ráno v 10.00 Funkce startu solárního ohřevu  Tato funkce je vyžadována jestliže je sensor B6 nesprávně umístěn Mezi 07:00 a 21:00, čerpadlo Q5 je sepnuto každých x minut (nastavitelné) po minimální dobu chodu. Jestliže je využitelná solární energie čerpadlo Q5 je stále v provozu.

  13. RVS –Funkce pro solární ohřev 3 výměníky 2 výměníky

  14. RVS –Funkce pro solární ohřev Aplikace se 2 solárními poly

  15. RVS –Funkce pro solární ohřev Priority TUV/Akum.zásobník, Priorita Bazén • Priorita nabíjení zásobníku. • Bez priority -> akum.zásobník a TUV jsou nabíjeny alternativně po krocích 5°C. • Absolutní priorita -> akum.zásobník , TUV a bazénjsou nabíjeny na jmenovitou žádanou na základě nastavených sequencí • Relativní priorita -> doba klidu a nabíjecí doba pro relativní prioritu musí být nastavena. Paralelní nebo alternativní provoz Schémata s čerpadly

  16. RVS –Funkce pro solární ohřev Doplňkové funkce • Modulované čerpadlo pro solár via výstup 0…10V • Čidlo soláru proměření solárního zisku • Externí výměník pro solární ohřev • Sepnutí čerpadla K9 je zpožděno
