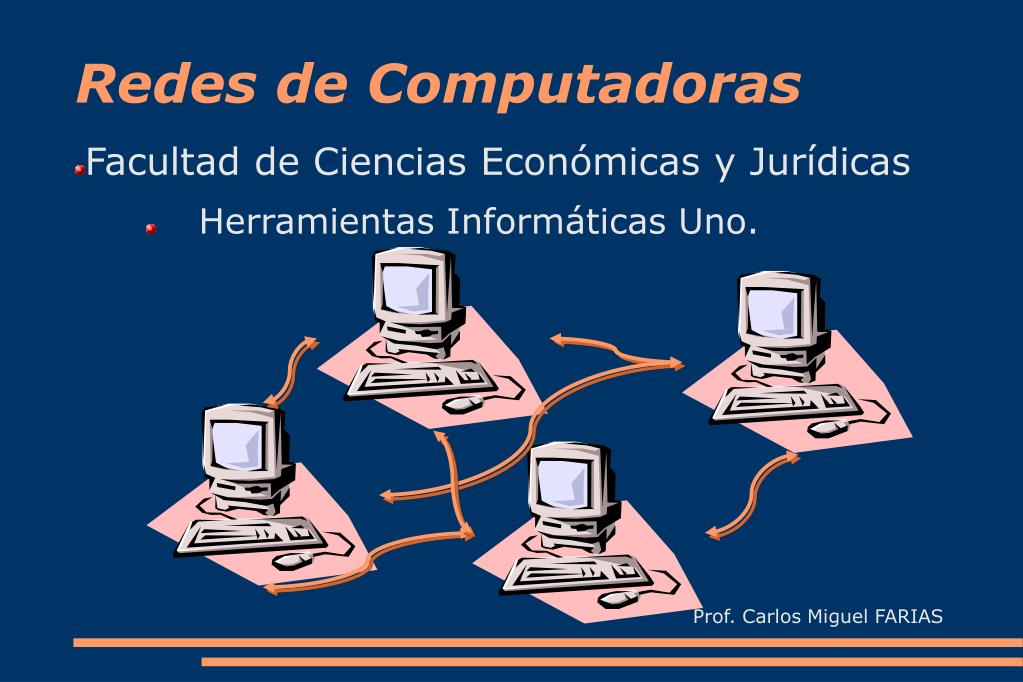

  1. Redes de Computadoras • Facultad de Ciencias Económicas y Jurídicas • Herramientas Informáticas Uno. Prof. Carlos Miguel FARIAS

  2. Contenidos: • Definición. • Conceptos Básicos. • Objetivos. • Clasificación de Redes. • Topologías de Red. • Ventajas y Desventajas. • Redes Especiales.

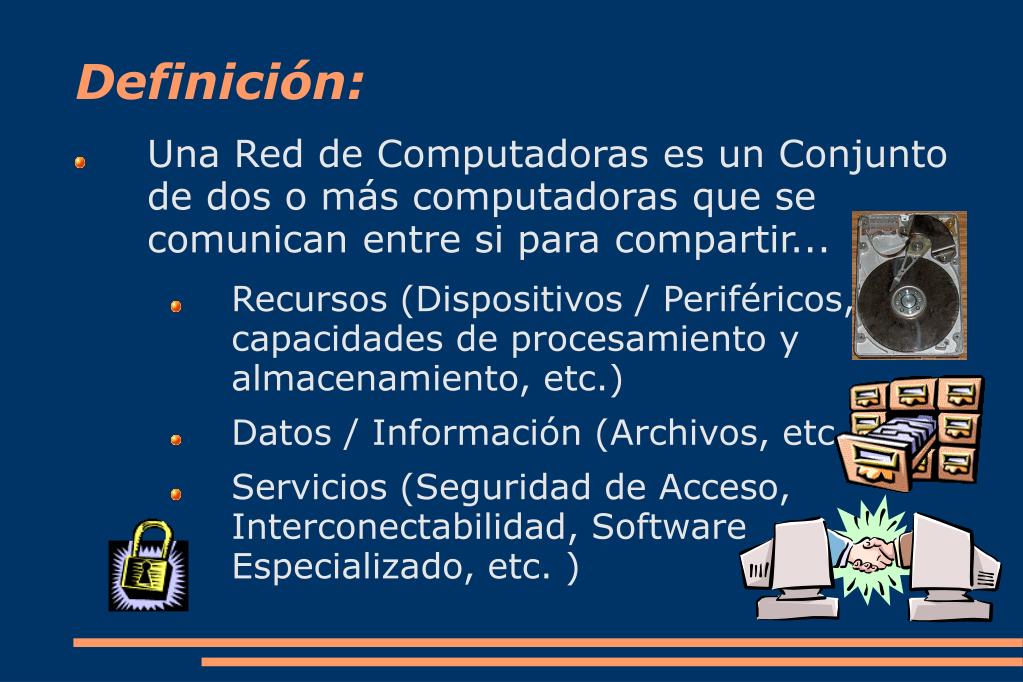

  3. Definición: • Una Red de Computadoras es un Conjunto de dos o más computadoras que se comunican entre si para compartir... • Recursos (Dispositivos / Periféricos, capacidades de procesamiento y almacenamiento, etc.) • Datos / Información (Archivos, etc.) • Servicios (Seguridad de Acceso, Interconectabilidad, Software Especializado, etc. )

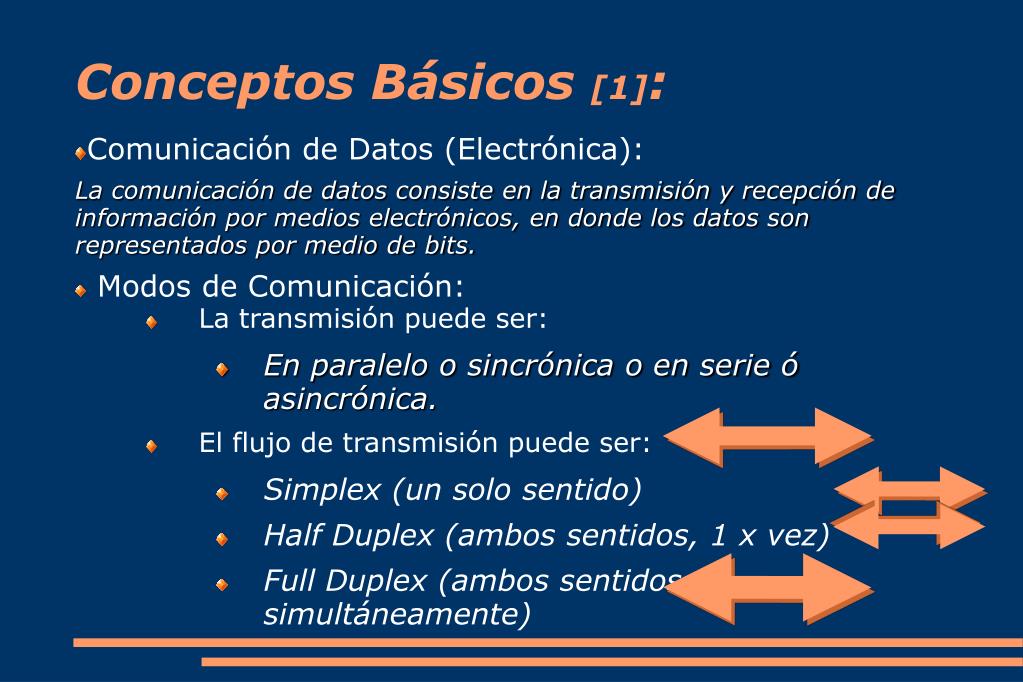

  4. Conceptos Básicos [1]: • Comunicación de Datos (Electrónica): La comunicación de datos consiste en la transmisión y recepción de información por medios electrónicos, en donde los datos son representados por medio de bits. • Modos de Comunicación: • La transmisión puede ser: • En paralelo o sincrónica o en serie ó asincrónica. • El flujo de transmisión puede ser: • Simplex (un solo sentido) • Half Duplex (ambos sentidos, 1 x vez) • Full Duplex (ambos sentidos, simultáneamente)

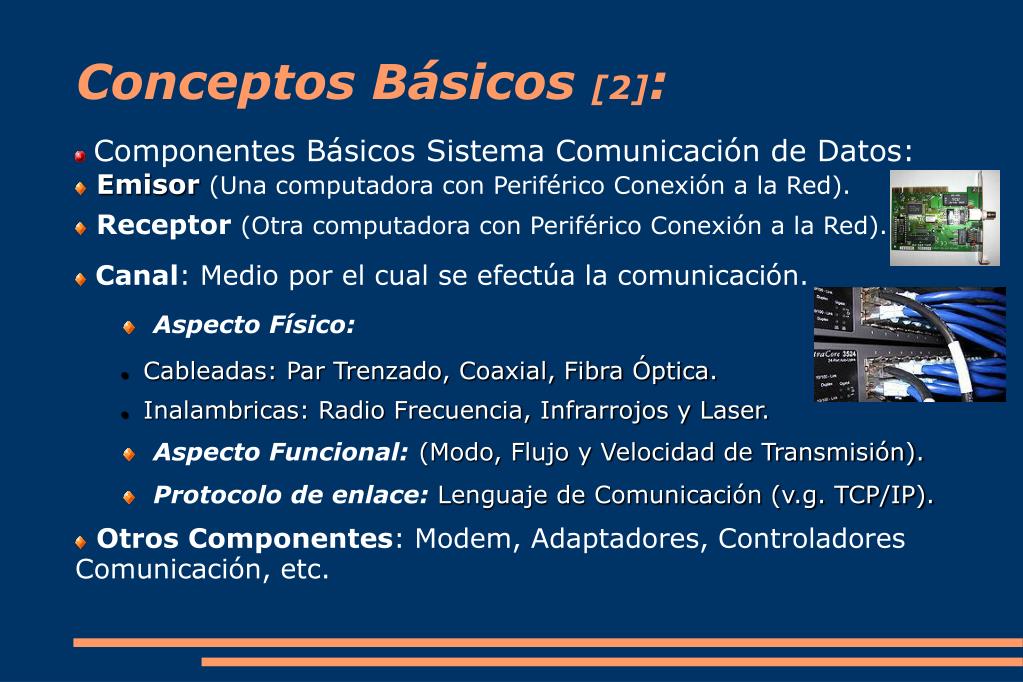

  5. Conceptos Básicos [2]: • Componentes Básicos Sistema Comunicación de Datos: • Emisor(Una computadora con Periférico Conexión a la Red). • Receptor(Otra computadora con Periférico Conexión a la Red). • Canal: Medio por el cual se efectúa la comunicación. • Aspecto Físico: • Cableadas: Par Trenzado, Coaxial, Fibra Óptica. • Inalambricas: Radio Frecuencia, Infrarrojos y Laser. • Aspecto Funcional:(Modo, Flujo y Velocidad de Transmisión). • Protocolo de enlace: Lenguaje de Comunicación (v.g. TCP/IP). • Otros Componentes: Modem, Adaptadores, Controladores Comunicación, etc.

  6. Conceptos Básicos [3]:Parámetros al Comparar Canales de Comunicación (a) Barato por la Disponibilidad pero muy lento Infrarrojos (corto alcance) y Laser Costo aumenta con la Distancia

  7. Conceptos Básicos [3]:Parámetros al Comparar Canales de Comunicación (b) Supeditado a Potencia / Disponibilidad Instalación. Accesible Externamente

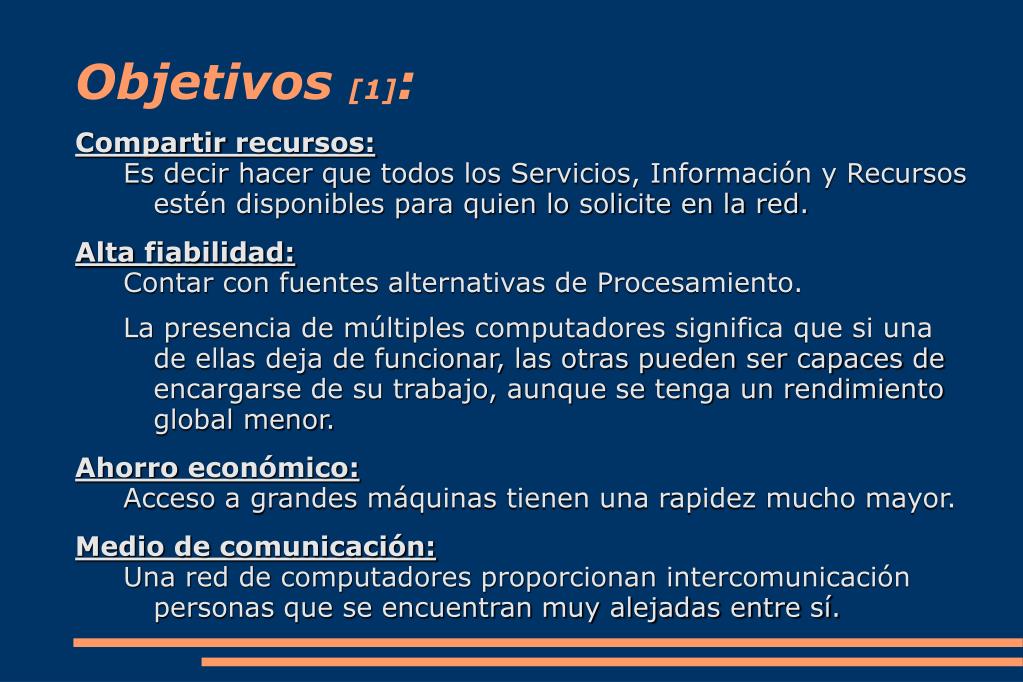

  8. Objetivos [1]: • Compartir recursos: • Es decir hacer que todos los Servicios, Información y Recursos estén disponibles para quien lo solicite en la red. • Alta fiabilidad: • Contar con fuentes alternativas de Procesamiento. • La presencia de múltiples computadores significa que si una de ellas deja de funcionar, las otras pueden ser capaces de encargarse de su trabajo, aunque se tenga un rendimiento global menor. • Ahorro económico: • Acceso a grandes máquinas tienen una rapidez mucho mayor. • Medio de comunicación: • Una red de computadores proporcionan intercomunicación personas que se encuentran muy alejadas entre sí.

  9. Objetivos {Compartir Recursos}[2] :

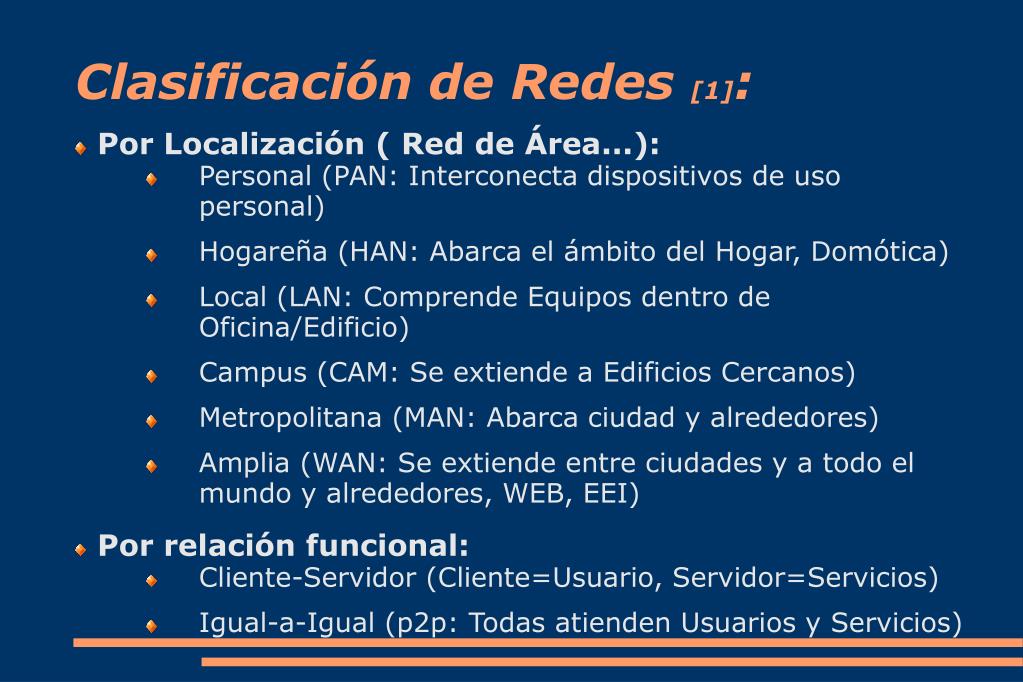

  10. Clasificación de Redes [1]: • Por Localización ( Red de Área...): • Personal (PAN: Interconecta dispositivos de uso personal) • Hogareña (HAN: Abarca el ámbito del Hogar, Domótica) • Local (LAN: Comprende Equipos dentro de Oficina/Edificio) • Campus (CAM: Se extiende a Edificios Cercanos) • Metropolitana (MAN: Abarca ciudad y alrededores) • Amplia (WAN: Se extiende entre ciudades y a todo el mundo y alrededores, WEB, EEI) • Por relación funcional: • Cliente-Servidor (Cliente=Usuario, Servidor=Servicios) • Igual-a-Igual (p2p: Todas atienden Usuarios y Servicios)

  11. Clasificación de Redes [2]: • Por Carácter de la Red (quien la usa): • PRIVADO:(Los usuarios pertenecen a un conjunto acotados de personas, expresamente enumerados y autorizados, ya sean propietarios, empleados o terceros relacionados por el giro del ente dueño de la red). • Interna (Cualquier Topología, no mayor a MAN) • Intranet (Abarca usuarios propietarios o en relación de dependencia, usa tecnología de Internet). • Extranet (Provee acceso, generalmente parcial a Terceros vinculados con el ente, usa también tecnología de Internet). • PÚBLICO:(Los usuarios no están acotados, generalmente no necesita autorización, la WEB en general es pública, gratis u onerosa). • NOTA: Tanto un Ente Estatal como uno Privado, pueden tener tanto Red de Computadoras Privada como Pública.

  12. Topología de Red [1]: • Conexión y/o Distribución Física (mapa) de la Red: • BUS:(Se conectan a un portador común, en general un cable coaxial, o puede ser inalámbrico corto alcance). • ESTRELLA:(Hay un nodo central, al que se conectan todas las máquinas, mejor administración, pendientes del funcionamiento del nodo central). • ANILLO(s):(Una máquina se conecta a otras dos, entre todas cierran un círculo, más rápida que BUS, patente de IBM). • MALLA/TOTALMENTE CONEXA:(Cada una tiene conexión individual con alguna o todas las otras máquinas, muy cara y engorrosa de administrar, pero la de mayor continuidad). • ÁRBOL:(o Jerárquica, cada nodo puede ser el nodo de una Estrella, permite conexiones muy amplias). • MIXTA:(Combina 2 o más de las anteriores, es la tendencia actual).

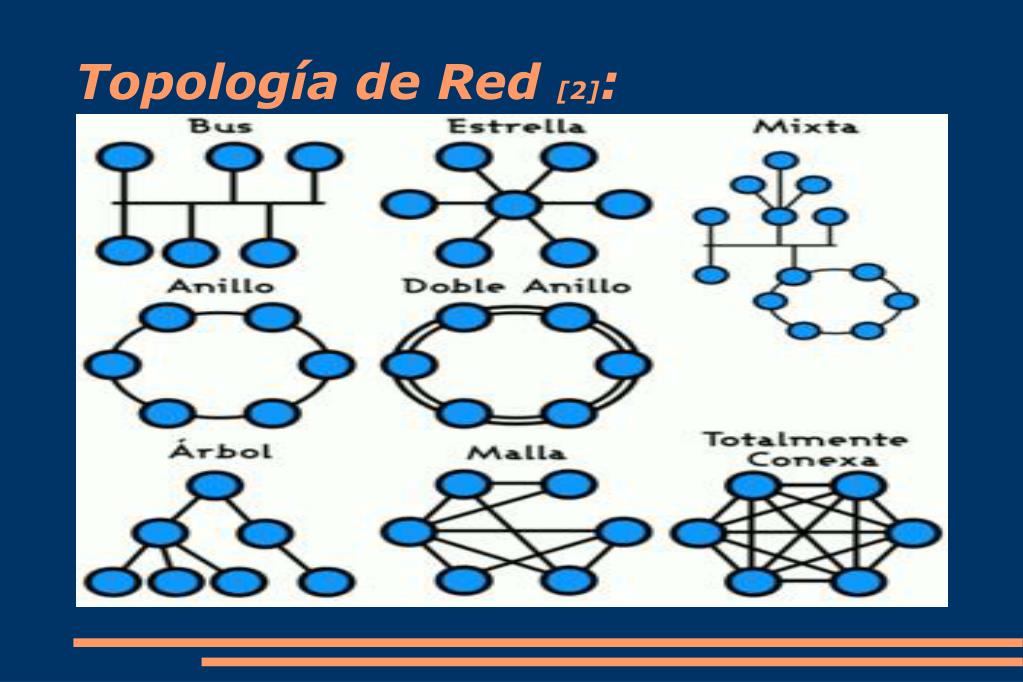

  13. Topología de Red [2]:

  14. Topología de BUS (comúnmente “Ethernet”): • Todas las computadoras se conectan a un medio común, ya sea un cable físico o conexión inalámbrica. • Conexión: Física, Par Trenzado, Cable Coaxial ó Inalámbrico (Infrarrojo, radio frecuencia). • Computadoras Personales y/o Estaciones de Trabajo: (Atiende necesidades de un usuario, provee servicios a otras en una Red P2P) • Servidor[opcional]: (Provee servicios especializados al resto de la red, interactúa con la red como una máquina mas).

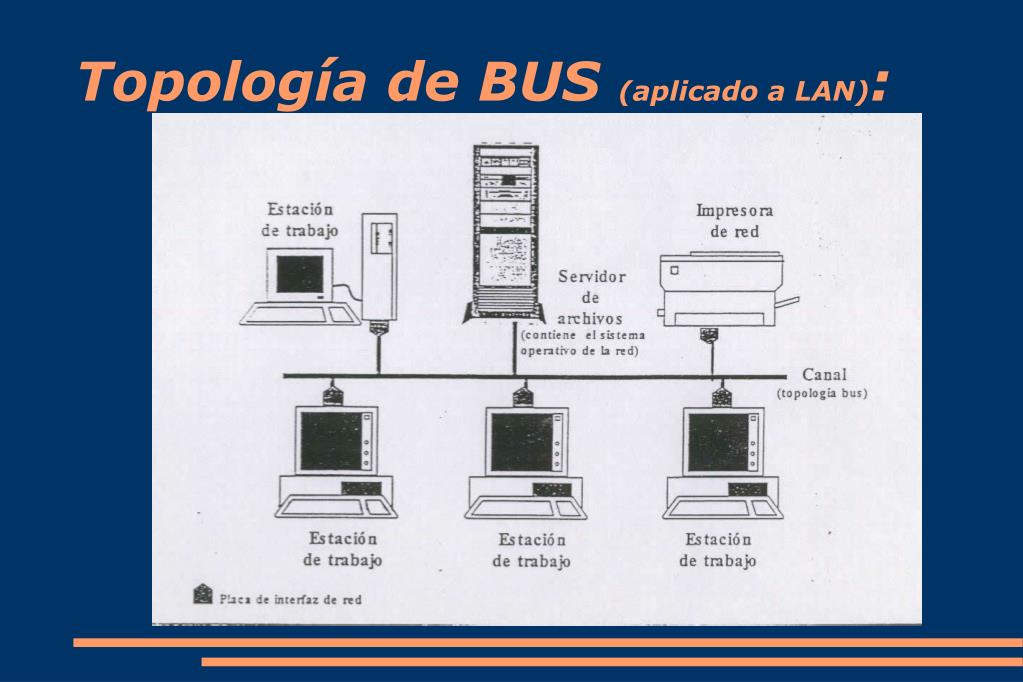

  15. Topología de BUS (aplicado a LAN):

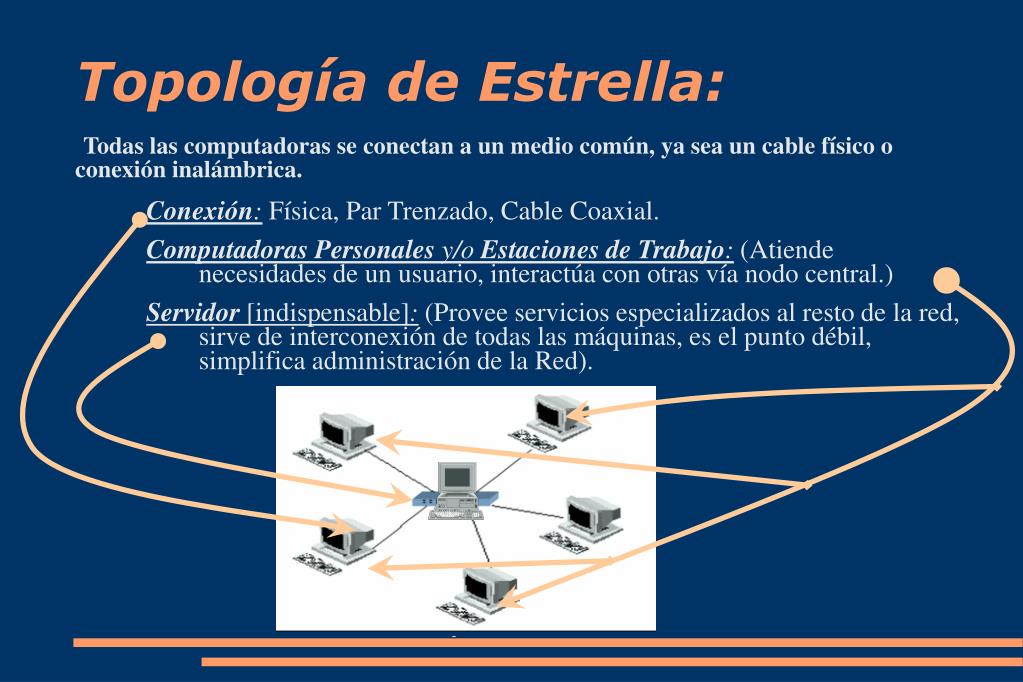

  16. Topología de Estrella: • Todas las computadoras se conectan a un medio común, ya sea un cable físico o conexión inalámbrica. • Conexión: Física, Par Trenzado, Cable Coaxial. • Computadoras Personales y/o Estaciones de Trabajo: (Atiende necesidades de un usuario, interactúa con otras vía nodo central.) • Servidor [indispensable]: (Provee servicios especializados al resto de la red, sirve de interconexión de todas las máquinas, es el punto débil, simplifica administración de la Red).

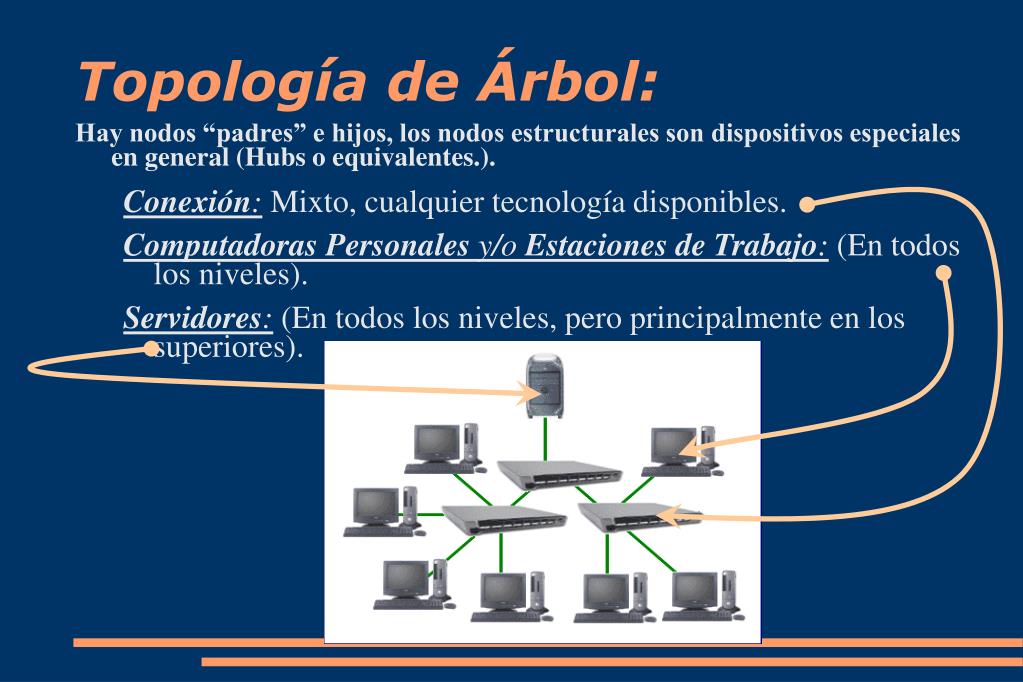

  17. Topología de Árbol: • Hay nodos “padres” e hijos, los nodos estructurales son dispositivos especiales en general (Hubs o equivalentes.). • Conexión: Mixto, cualquier tecnología disponibles. • Computadoras Personales y/o Estaciones de Trabajo: (En todos los niveles). • Servidores: (En todos los niveles, pero principalmente en los superiores).

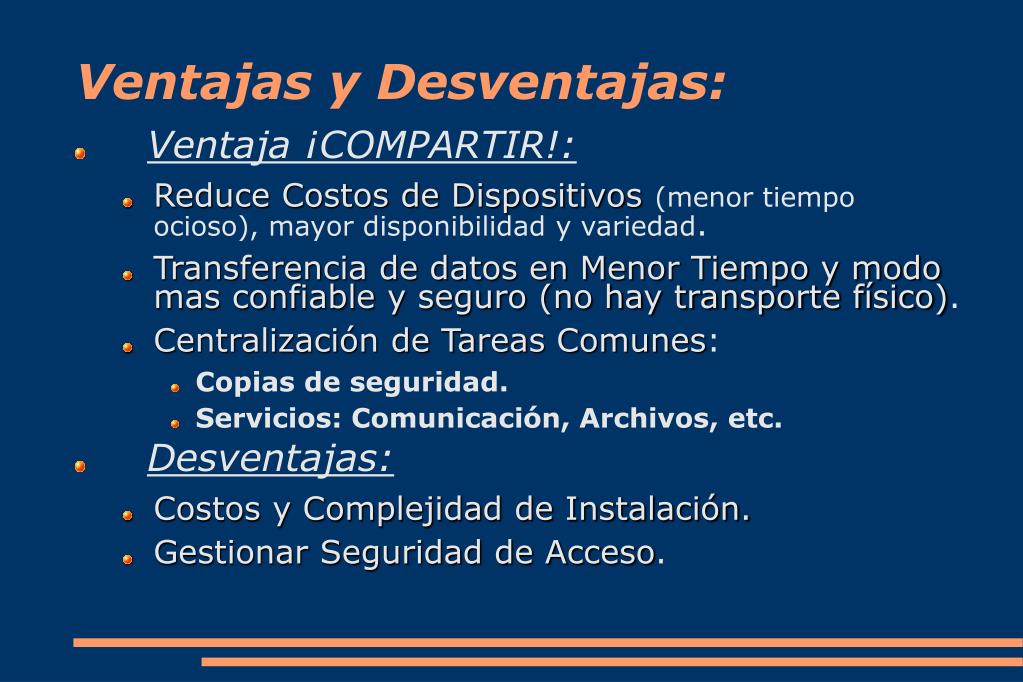

  18. Ventajas y Desventajas: • Ventaja ¡COMPARTIR!: • Reduce Costos de Dispositivos(menor tiempo ocioso), mayor disponibilidad y variedad. • Transferencia de datos en Menor Tiempo y modo mas confiable y seguro (no hay transporte físico). • Centralización de Tareas Comunes: • Copias de seguridad. • Servicios: Comunicación, Archivos, etc. • Desventajas: • Costos y Complejidad de Instalación. • Gestionar Seguridad de Acceso.

  19. Redes Especiales: • Características: • Utilizan Tecnología de Internet: • Uno o Más Servidores de Páginas Web (dinámicas). • JAVA, PHP, ASP, etc. • Las estaciones de trabajo utilizan un navegador. • HTML: Para formateo de datos en el navegador (CSS). • Ajax: Para conexión asincrónica entre servidor y PCs. • JavaScript: Para manejo inteligente interfaz usuario (HTML). • Intranets: Mismos Servicios Red Común pero con menor requerimientos de hardware, costo nulo licencias, fácil instalación. • Extranets: Permite extender la red, utilizando la red Pública que es la Web. Abre la empresa a terceros con intereses comunes.
