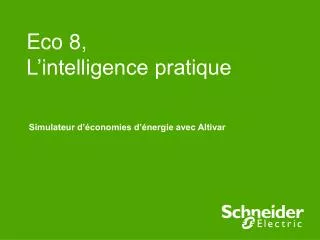

Eco 8,

L’intelligence pratique

Simulateur d’économies d’énergie avec Altivar


Eco 8 value vos conomies d nergie sur les applications pompage et ventilation l.jpg
Eco 8 évalue vos économies d’énergie sur les applications pompage et ventilation

  • En substituant dans votre installlation le dispositif mécanique de variation du débit par un variateur de vitesse

  • En prenant en compte toutes les données de votre installation

  • Comme le rendement énergétique de votre système de ventilation ou de pompage dépend de la méthode de control utilisée, la variation de vitesse est plus profitable lorsque le système fonctionne à flux réduit


Eco 8 principaux avantages l.jpg
Eco 8 : principaux avantages applications pompage et ventilation

  • Cet outil propose des données financières pour évaluer la rentabilité de votre investissement lors de l’achat de variateur de vitesse ALTIVAR

  • Simule les économies d’énergie possibles sur vos installations

    • En substituant dans votre installlation le dispositif mécanique de variation du débit par un variateur de vitesse

  • Propose l’Altivar approprié en fonction de :

    • Données mécaniques et électriques

    • Le cycle de fonctionnement

  • Calcule le temps de retour sur investissement

  • Estime l’énergie réactive qui peut être économisée.


Eco 8 n est pas un outil contractuel l.jpg
ECO 8 n’est pas un outil contractuel applications pompage et ventilation

  • La précision des résultats dépend de la précision des données entrées dans l’outil.

  • Les résultats ne doivent être utilisés que pour des besoins d’estimation d’économies d’énergie

  • Les résultats de cet outil de calcul ne doivent pas être utilisés comme base pour garantir des économies d’énergie.


Personnalisez votre outil eco 8 l.jpg
Personnalisez votre outil Eco 8 applications pompage et ventilation

  • Selectionnez :

    votre language

    votre monnaie

    le prix de l’énergie

  • Selectionnez :

    Fichier,

    puis

    personnaliser


Eco 8 vous permet de d crire votre projet l.jpg
Eco 8 vous permet de décrire votre projet applications pompage et ventilation

Déterminer les

caratéristiques

du projet

Sélectionner

l’application

Déterminer les

caractéristiques

électriques

Déterminer le niveau

de flux d’air ou d’eau, et

le temps de fonctionnement

Obtenir le résultat final

et le retour sur

investissement


Etape 1 d finir les caract ristiques projet l.jpg
Etape 1 : Définir les caractéristiques projet applications pompage et ventilation

Remplir toutes

les cases


Etape 2 s lectionner l application l.jpg
Etape 2 : Sélectionner l’application applications pompage et ventilation

  • Choisir le marché :

    Ce qui proposera le variateur approprié (ATV21 ou ATV61)

  • Sélectionner

    ventilateur ou pompage


Etape 2 conseils sur le pompage l.jpg
Etape 2 : conseils sur le pompage applications pompage et ventilation

  • Avec vanne de régulation, cocher la case en correspondante à votre installation:

    • HMT : Hauteur d’élévation maxi de la pompe (sans débit)

    • Z : Hauteur manométrique de l’installation = hauteur manométrique statique + pertes en ligne de l’installation

    • Pour les pompes de transfert : Z ~ 0 (hauteur statique proche de 0)

    • Pour grande hauteur de refoulement, le ration est proche de 0,85


Etape 3 d finir caract ristiques lectriques l.jpg
Etape 3 : Définir caractéristiques électriques applications pompage et ventilation

  • Choisir le type

    de produit :

    IP20 ou IP54

  • Sélectionnner la tension

  • Sélectionner la puissance moteur

  • Courant, cos phi, rendement, Prix du Kw/h sont remplis automatiquement

    (modifications possibles)

  • Sélectionner le prix total de l’installation


Etape 3 conseils sur le prix de l installation l.jpg
Etape 3 : conseils sur le prix de l’installation applications pompage et ventilation

  • Vous devez faire une proposition chiffrée à votre client, mais …….

    vous ne connaissez pas le prix de l’installation !

  • Une des methodes consiste à :

    • Utiliser le prix tarif de la solution IP54

    • Ce prix pourra représenter le coût du drive + celui de l’installation


Etape 4 d finir le r gime de fonctionnement l.jpg
Etape 4 : Définir le régime de fonctionnement applications pompage et ventilation

  • Sélectionner la référence pour le nombre d’heures de débit

  • Introduire le nombre de fonctionement du moteur à chaque régime de débit


Etape 4 conseils sur r gimes de fonctionnement l.jpg
Etape 4 : conseils sur régimes de fonctionnement applications pompage et ventilation

  • Tous les résultats des calculs sont solidement liés aux régimes de fonctionnement, mais quelquefois le client ne connait pas le temps de cycle réel de son installation !

  • Ce logiciel de calcul ne vous donnera seulement qu’une estimation des économies d’énergie, c’est-à-dire, qu’il vous permettra de décider s’il est interessant d’investir……

  • Donc si vous ne connaissez pas le cycle, vous pouvez proposer 2 simulations :

    • une optimiste

    • une pessimiste

  • C’est une façon simple de limiter les recherches !


Etape 5 obtenir les r sultats l.jpg
Etape 5 :Obtenir les résultats applications pompage et ventilation

  • Montre les différences de consommation d’énergie :

    avec ou sans variateur

  • Donne l’énergie réactive économisée avec variateur

    - évite l’utilisation de batterie de condensateurs

    - réduit votre facture d’électricité

  • Donne le temps de retour sur investissement

    (amortissement, 1-2 ans est une valeur acceptable)


Etape 5 imprimer vos r sultats l.jpg
Etape 5 : Imprimer vos résultats applications pompage et ventilation

  • Pour être intégrée dans la proposition commerciale (fichier Word)

  • Pour garder une trace de votre proposition
