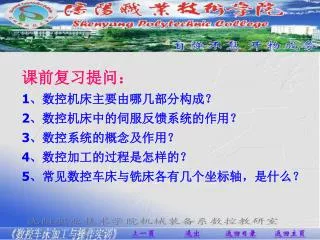

  1. 课前复习提问： 1、数控机床主要由哪几部分构成？ 2、数控机床中的伺服反馈系统的作用？ 3、数控系统的概念及作用？ 4、数控加工的过程是怎样的？ 5、常见数控车床与铣床各有几个坐标轴，是什么？

  2. 模块六 数控机床的故障诊断及维修技术 • 概述 • 利用PLC进行数控机床的故障检测 • 系统的故障诊断及维修技术 • 伺服系统的故障及维修技术 • 检测装置的故障及诊断 • 数控机床常见故障诊断及排除方法

  3. 六、数控机床常见故障诊断及排除方法 1、数控机床CNC系统定期维护表

  4. 2、 数控机床机械系统定期维护表

  5. 3、数控机床机械系统定期维护表

  6. 4、 NC系统常见故障(一)

  7. 4、 NC系统常见故障(二)

  8. 5、伺服系统常见故障表(一)

  9. 5、伺服系统常见故障表(二)

  10. 小结 不同的数控系统虽然在结构和功能上有所不同，但在故障诊断上有它们的共性。熟悉和掌握数控系统故障诊断的步骤和方法，了解组成数控装置的控制系统和伺服系统的常见故障及其诊断，对提高故障诊断效率很有帮助。 在数控机床中，为了实现位置控制，必须有位置检测装置用于检测机床运动部件的位移。数控机床常用的位置检测装置有光栅、编码器等。光栅尺是一种高精度的直线位移检测装置，通过光电转换，对莫尔条纹进行计数，得到移动部件的位移及方向等信号；光电编码器除了用于位移测量外，还可用于数字式测速等场合。光电编码器和光栅输出的信号均可通过倍频处理来提高位移测量精度，并通过高、低电平来判别运动部件的正反向。这些位置检测装置的检测信号均作为位置反馈量用于伺服控制的位置比较。

  11. 思考与练习题： • 1. 数控机床的日常维护保养包括哪些方面的内容？ • 2.  列举进行数控系统故障诊断的一般步骤。 3.  写出与PLC有关的数控系统故障的特点。 4.  常用PLC故障的诊断方法有哪些。 5.  容易造成数控系统软件故障的原因有哪些，如何排除软件故障。

  12. 6. 数控系统硬件故障的诊断方法有哪些，简要说明如何应用这些方法指导维修操作。 7. 伺服系统有哪些常见故障？如何维修伺服系统故障。 8.  如何诊断伺服电机的故障？伺服电机的维护应注意哪些方面。 9. 主轴伺服系统故障有哪些表现形式？如何排除常见主轴系统故障？ 10.  如何对常用位置检测元件—光栅尺和光电编码器进行维护？
