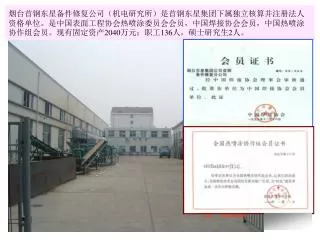

烟台首钢东星备件修复公司（机电研究所）是首钢东星集团下属独立核算并注册法人资格单位。是中国表面工程协会热喷涂委员会会员，中国焊接协会会员，中国热喷涂协作组会员。现有固定资产 2040 万元；职工 136 人，硕士研究生 2 人。. 专业技术 人员 21 人，其中高级 工程师 2 人、工程师 10 人、 助理工程师 9 人、工人技 师 12 人；产品、工艺工装 均采用三维程序 CAD 辅助设计；. 拥有超音速、亚音速热喷涂；自动熔焊机、 电弧材料喷涂、粉末喷涂、 UELLTY 喷焊、 ESD 表面 强化机、等离子喷涂、喷焊、堆焊等设备；超声波、磁
E N D
烟台首钢东星备件修复公司（机电研究所）是首钢东星集团下属独立核算并注册法人资格单位。是中国表面工程协会热喷涂委员会会员，中国焊接协会会员，中国热喷涂协作组会员。现有固定资产2040万元；职工136人，硕士研究生2人。烟台首钢东星备件修复公司（机电研究所）是首钢东星集团下属独立核算并注册法人资格单位。是中国表面工程协会热喷涂委员会会员，中国焊接协会会员，中国热喷涂协作组会员。现有固定资产2040万元；职工136人，硕士研究生2人。
专业技术 人员21人，其中高级 工程师2人、工程师10人、 助理工程师9人、工人技 师12人；产品、工艺工装 均采用三维程序CAD 辅助设计；
拥有超音速、亚音速热喷涂；自动熔焊机、 电弧材料喷涂、粉末喷涂、UELLTY喷焊、ESD表面 强化机、等离子喷涂、喷焊、堆焊等设备；超声波、磁 粉着色探伤仪和密封、强度检测设备及配套的机械加工设备和场地。 等离子喷涂 亚音速热喷涂
气体保护焊机 堆焊设备
氩弧焊机 强度检测仪 超声波检测仪 浊度仪
配 套 的 生 产 场 地 熔焊车间 修复车间 机械加工车间
自主开发生产的具有知识产权和专有独创特点的自主开发生产的具有知识产权和专有独创特点的 产品项目：高炉用冲渣沟衬板；高炉用y型自清洗 系列水过滤器、疏水型通用精密过滤器；大型高、 中温无水冷热风阀门及方型电动闸阀；大型消音器 和减压阀组等产品。於1993年引进“瑞士卡斯特林 —厄特帝”国际焊接公司的技术与设备，经过十年 的发展已具有产品表面强化涂层—喷涂层、喷焊 层和堆焊层的特色专业。可以进行各种耐磨衬板、 各类风机转子、叶轮、冷热剪刃、输送辊类、大型 轴类、齿类、箱体类、模具、模板类、连杆、液压 缸等零件的修复，也可对钢厂腐蚀严重的烟罩、烟 道；电厂的锅炉四管等产品进行预保护可成倍提高 使用寿命。亦可对以上产品进行磨损后修复超出新 产品寿命。保质保量、重合同守信用、诚信可靠。 欢迎各界朋友前来洽谈业务！
强力刮掉;螺旋刮板将网壁上的固形物、蜗牛等微生物、衍生物强力刮掉。这些被刮掉的渣滓被螺旋刮板在旋转时沿轴线向上的分力将其抬升。强力刮掉;螺旋刮板将网壁上的固形物、蜗牛等微生物、衍生物强力刮掉。这些被刮掉的渣滓被螺旋刮板在旋转时沿轴线向上的分力将其抬升。 3.新型结构过滤桶。低阻损环线型内管嘴设计,保持线性真空度,提高线隙洁净度。 4.采用了《PLC》程序实现全自动控制，在清渣、排渣过程中实现全自动无水排渣,故仅仅浪费贮存在贮渣罐中的微量水（≈20升）,主系统无压降、无水锤。 Y型自清洗过滤器专利证书
Y型自清洗过滤器 自清洗过滤器电器控 制 箱 专家的评价 过滤器生产车间
Y型自清洗过滤器的型号及其代表意义 y y型系列自清洗过滤器主要有工作压力、流通通经、工作介质与控制方式组成。用户可根据这些要素进行选择。选择方法：按下列规格型号表进行，然后进行正确标记。标记方法如下： 公称压力（Mpa） 刷除方式：Z—自动刷除；S—手动刷除 D—全自动定时刷除；Q—具备上述三种功能刷除 工作介质：D—地表水；Y—工业水T—其他水 流通直径：（cm） 产品名称：y型过滤器 标记示例： 流通直径为600mm，工作介质为工业水，清渣方式为手动、定时、自动、工作压力为2..5MPa，则标记为y60-Y-Q-2.5。
单位：mm Y 型 自 清 洗 过 滤 器 的 规 格 型 号 1..可接受除上表中的各种非标准规格的订货。 2.可接受各种压力、过滤精度、工作介质的过滤器的订货。 3.订货时有特殊功能要求时请辅助技术要求。 注：
Y 型 自 清 洗 过 滤 器 应 用 现 场 Y型自清洗过滤器在首秦金属材料有限公司第一期工程应用现场 Y型自清洗过滤器在首秦金属材料有限公司第二期工程应用现场
无 水 冷 全 开 式 热 风 阀 一.用途及适用范围 本产品适用于冶金、化工、工业企业温度≤1000 ℃热风系统和其他工业供风管路作截断介质使用。 同其他同类产品相比具有重量轻、流量大、密封 性好；启、闭平稳、操作安全、运行可靠的特点。 二.产品特点 本产品是通过对国内外冶金行业热风系统中使用 的各类燃烧阀、烟道阀的结构特点进行研究、对 比分析，以经济性、先进性、科学性、实用性、 适用性为原则，开发设计一种具有多种科技含量 的新型热风阀。本阀具有以下特点： 1.采用具有高科技的无油润滑耐热轴承。该轴承适 用温度≤750℃的工作环境且无需进行润滑维护。 2.采用摆动结构。液压执行机构通过摆杆结构带动 阀板进行摇摆开启、关闭，可以完全开启阀的流 通直径。与同类无水冷热风阀相比较可增大30% 的流量。 3.斜角阀口。阀口采用1。角结构，阀板在关闭时从阀 口最低处切入。在切入的同时可将阀口面上的杂质 擦除，即避免造成阀口、阀板表面划伤又提高了阀 口、阀板的使用寿命、增强了密封性。 4.浮动自调密封。阀板与摆杆之间采用球型垫连接结 构，可使阀板进行万向浮动，保证了阀板与阀口结 合时自动找正、对齐，进行可靠密封。 5.节约水资源。由于采用了无油润滑耐高温轴承和高科技预保护工程技术，因此在高热环境中无需用水对热风阀进行冷却。
无 水 冷 全 开 式 热 风 阀 的 规 格 型 号 表 单位：mm
无水冷全开式热风阀应用现场 RFF-160D 直径：1600mm压力：0.03MPa温度：500 ℃ RFF-200 直径：2000mm压力：0.5MPa温度：600 ℃ RFF-160D 烟 道 阀 RFF-200 燃烧阀 应用在首秦金属材料有限公司二期工程
疏水型通用精密过滤器 一.用途及适用范围： 本产品适用于钢铁企业，炼铁排渣过程中水渣池二次过滤精细矿渣用。 二.产品特点： 本产品通过对炼铁过程中，对水渣池的水质进行过滤后仍存有做布朗运动的 粒度〈0.3mm的精细矿渣的现象，进行详细观察、研究、分析以实用性和适用性为主
主导开发设计了“疏水通用型过滤器”这一新产品解决了循环供水 系统剧烈磨损的难题。 本产品具有下列特点： （1）过滤精度高（0.1mm）有效过滤面积大，固液分离能力强。 （2）采用先进的过滤、综合、沉降三段工作方式。 （3）采用1°倾斜角安装方式提高固液两相流的流速。 （4）采用大倾角导板较快提高固液分离速度。 （5）采用疏齿导板防止沉降物进行板结及提高脱水率。 （6）采用消音振打、自清洗装置和反冲洗系统对过滤网进行清渣。 疏水通用型通用精密 过滤器专利证书
电器控制柜 疏水通用型过滤器
疏 水 通 用 型 过 滤 器 的 型 号 及 其 代 表 意 义 本产品主要由设备名称、适用性及过滤精度(μm)组成。用户可按下示方法进行正确订货标记,同时也接受各种过滤精度的过滤器的订货,只需将过滤精度标明.。 型号及其代表意义： STG JM 100 过滤精度(μm) 精密型 疏水通用型过滤器 订货标记为：STG—JM100 *需要其他过滤精度时只需将数字更改为所需的精度数字即可。
疏水通用型精密过滤器应用现场 滤筒全长：L=12627mm滤筒直径：D=1800mm过滤精度：Δ=0.15mm疏 水 量：Q=2358m3/h 应用在首秦金属材料有限公司一期工程 疏水通用型精密过滤器排渣情形
复 式 滤 波 消 音 器 .一.用途: 本产品适用于冶金、化工、火电等行业中消减高、低压、强还原、高腐蚀性气体在输送过程中产生的噪音，并具有清除流体介质在输送过程中携带的粉尘、水分等渣滓的功能。
二.特点 复式滤波消音器研制的技术路线是以工业企业厂区的噪音为出发点，对噪音进行深入分析、研究，以实用性、适用性为主导，研究开发了新型消音器。在设计上采用了多项技术，其主要特点如下： 1. 采用新型消音组合—共振腔设计 2. 采用新型消音材料—陶瓷球消音。采用陶瓷球作为消音材料，大大地提高了消音 材料的使 用耐久性。在提高了消音能力的同时也具有了防尘、防堵的性能。 3. 采用新型消音结构—12.5º锥网结构 4. 采用新型消音技术—复式空间消音体 5. 采用新型子午线低噪音排障与旋流脱水装置。 6. 分流与排渣组合设计。分流与排渣组合由附壁激震装置、脱水槽组成，使之具有除尘、排水的功能。附壁激震装置按一定周期工作将管道内输送的介质中的粉尘、水滴等渣滓与介质分离，通过脱水槽排出系统之外。 7. 采用表面预保护工程技术.对前、后分流锥；输气管道；内、外消音套的多孔网板；大、小法兰；大、小封头等经受冲击、磨损、腐蚀最严重的性能件，对其表面运用预防强酸、氯根的高科技表面预保护工程技术进行强化处理提高其防腐能力，尤其对预防氯根的腐蚀将有特殊的效果。
复 式 滤 波 消 音 器 应 用 现 场 应用在首秦金属材料有限公司二期工程 管道最大流量： 40x104m3/h 主 管 道 通 径： 3570mm 最高工作温度：300℃ 最大工作压力：0.25MPa 降噪能力：大于30dB（A） 复式滤波消音器
减 压 阀 组 一.产品用途： 本产品适用于冶金工业企业中各种燃气的输送、稳压和调节。 二.产品特点： 1.多管分列式结构可灵活调节系统中燃气压力和流量稳定系统压力。 2.内表面进行高科技预保护表面处理，有极强的耐磨损防腐蚀的能力，提高了寿命。 3.由于采用遏噪结构提高强度降低噪音。 4.结构紧凑、寿命长。
方 形 电 动 闸 阀 一.产品用途： 本产品适用于冶金工业企业中各种液体在输送过程中实现调节、节流与截断的功能。 二.产品特点： 1.采用胶条密封基本达到零泄漏。 2.阀板与传动轴连接便于维修与更换。 3.由于采用高科技预保护技术因此具有极强的耐磨损及防腐能力。 4.结构简单操作灵活、可以实现手动控制或远程自动控制。
冲渣沟复合衬板 ○ 应用范围： 冲渣沟衬板是用于高炉炼铁中排放铁渣的通道。熔融的铁渣被高压水打入冲渣沟破碎成1～3mm砂砾，以10米/秒左右的速度被冲入冲渣池。 ○ 产品特点： 本产品应用表面技术新工艺，极大的提高了衬板的使用寿命。与原球墨铸铁衬板相比寿命提高了4倍，且耐磨、耐冲击、耐热。同时具有重量轻，便于运输安装免维护等特点。是炼铁排渣系统理想的选择。
冲 渣 沟 特 种 复 合 衬 板 三叉口复合衬板 陶 瓷 衬 板 单 衬 板
其 他 复 合 衬 板 其他衬板 待发运的衬板
冲 渣 沟 复 合 衬 板 技 术 参 数 ○ 技术参数： 复合层厚……………≥8mm 复合层硬度………HRc≈62 最大排渣量………3.2T/min 渣水流速…………8～12m/s 使用寿命…………2年。 ○ 订货须知： 1.本公司负责冲渣沟全系统的衬 板设计、安装。 2.若订购部分衬板则请提供衬 的长、宽、高及排渣沟的坡度、 连接方式。
冲 渣 沟 复 合 衬 板 应 用 现 场 冲 渣 沟 复 合衬板应用现场 首钢炼铁厂2#高炉应用现场 首秦金属材料有限公司1#高炉应用现场
炉 顶 上 密 封 阀 订货说明： 1.接受用户各种规格的订货。 2.订货时请注明外形、接口尺寸流通直径及额定工作压力。 3.也可按用户提供的图纸加工。
免维护轴承托辊 ○ 适用范围： 本产品适用于冶金、矿山等行业高空输送或不便于进行维修的高空设备、粉尘极大无人操作恶劣的环境设备中。自润滑一年之内免维护。 ○ 产品特点： 本产品采用专利结构和新型耐磨自润滑材料制造，具有很高的耐磨和免维护能力，产品使用寿命长。
修 复 风 机 转 子 更 换 叶 片 堆焊耐磨层 探 伤 检 查
制作叶片 叶 轮 表 面 喷 涂 修 轴 修 叶 片
修 复 齿 轮 堆焊齿 堆焊齿条 堆焊齿板
维 修 其 他 备 件 喷焊衬圈 修复斜齿轮 内烟道喷涂 喷焊大弯头
补焊六孔旋转接头 修复大型摸具 特殊耐磨部件
修复卷扬轮 破碎机表面喷焊 修复天车轮 修轴承
验 收 与 反 馈 由首钢机动处主持的现场验收会 运行验收 首钢炼铁厂使用情况反馈
复 式 滤 波 消 音 器 验 收 会 由首秦金属材料有限公司炼铁部设备部联合主持现场验收会
疏 水 型 通 用 精 密 过 滤 器 验 收 会 现 场 验 收 运 转 检 验
减 压 阀 组 验 收 首 秦 公 司 设 备 部 进 行 验 收
▊订货须知 1.用户在订货时，必须按标注示例要求注明所需产品的型号 规格、工作压力、工作介质与控制方式。 2.本公司也接受非标准各类产品订货。定购非标准产 品时请按标注示例的要求注明产品的尺寸规格、工作压力、工作介质、控制方式及附加的技术要求。 3.本公司交货及时、代办托运、送货上门。必要时可协助安装、调试。需要时可为用户培训维修人员。 4.对维修的备件本公司可自行接、送及上门进行维修服务。 5.产品保修一年。在保修期内实现三包，并免费供应备件。
公司地址：山东省烟台市经济技术开发区珠江路20号公司地址：山东省烟台市经济技术开发区珠江路20号 北京地址：北京市石景山区苹果园北大街林3楼4单元442号 联系电话：0535—6377913；6371457 010-68819096；68830480 经理手机：13366005258 13853595677 传 真：0535—6377913 邮政编码：264006 到 公 司 路 线： 由火车站、海港码头客运站乘22路公共汽车至开发 区东星集团站下车即到。
