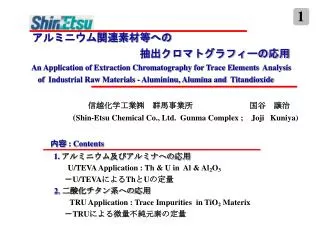

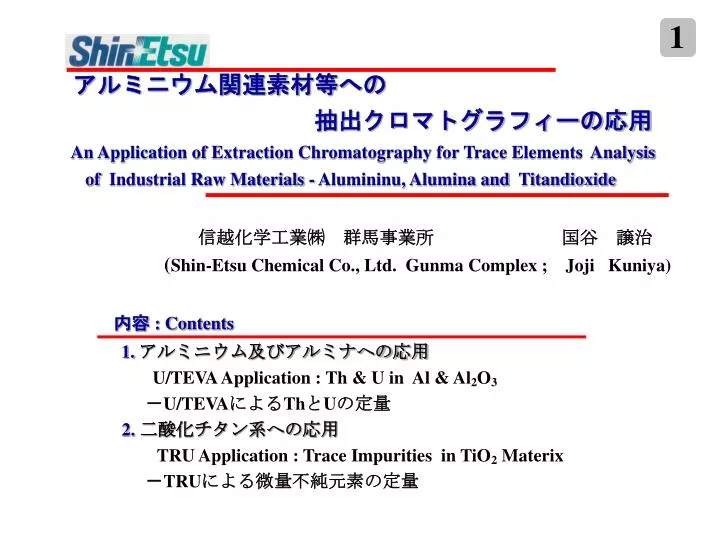

  1. 1 アルミニウム関連素材等への            抽出クロマトグラフィーの応用 An Application of Extraction Chromatography for Trace Elements  Analysis of  Industrial Raw Materials - Alumininu, Alumina and  Titandioxide 信越化学工業㈱ 群馬事業所 国谷 譲治 (Shin-Etsu Chemical Co., Ltd. Gunma Complex ; Joji Kuniya) 内容 : Contents 1. アルミニウム及びアルミナへの応用 U/TEVA Application : Th & U in Al & Al2O3         -U/TEVAによるThとUの定量 2. 二酸化チタン系への応用 TRU Application : Trace Impurities in TiO2 Materix         -TRUによる微量不純元素の定量

  2. 2 抽出クロマトグラフィーの応用例-1 1. U/TEVAを用いる金属アルミおよびアルミナのThとUの定量 1. 背景     チップの能力向上   発熱量の増加           高熱伝導素材の配合(アルミニウム粉やアルミナ)        チップのソフトエラー対策:Th, Uの評価と管理 2. Al系素材のThとUの定量について (1)溶媒抽出系:TTAやTOPO, TBPOなど      - 抽出条件に敏感,回収率が不安定(20~70%)      - 処理が繁雑,所要時間が長い(≒1日~2日),廃液が多い。 (2)ICP-MSへの直接導入系      - 高感度分析が困難,感度変化が大きい。 (3)放射化分析      - 場所と時間の制約が大きい,迅速な測定は困難。       抽出クロマトグラフィーによる解決 U/TEVA Resin

  3. 3 1.1.U/TEVAの性能の把握-1 (A)ThとUの捕捉および脱着性能の調査 Th 0.01N-HClではい ずれも溶出せず (樹脂から溶出せず) 抽 出 溶 出 U 回収率低下 U ≒5N-HNO3 HCl <1N Th 回収率一定 酸濃度(Mol) ●,■:HNO3, ○,□:HCl 図1 U/TEVA樹脂へのThとUの   分配と抽出-溶出条件の選択   (EiChrom社カタログから) 図2 U/TEVA樹脂からThとUを溶出させた 場合の2mL毎の分画液の測定結果  ( 20ppb-5mLを樹脂にロード)

  4. 4 1.2. アルミニウムおよびアルミナへの予備検討 ★ Zn-B-酸化物充填剤系のThとUは評価できる? Th,Uを Znから分離 表1Zn-B-酸化物系充填材のトリウム    とウランの定量結果(単位:ppb) 元 素    トリウム    ウラン       検出量 回収率  検出量 回収率 添加なし 0.2  - 3.5  - 1.5ppb 1.4 78 4.2 47 5.0ppb 4.8 91 6.8 66 15 ppb 1494 18 95 50 ppb 46 92 50 93 ブランク 0.18 -  0.06 - 平均値   -  92 -  92 検出量は,試料換算の濃度である。 次の手順で処理した:5.0gの試料を濃硝酸に加熱溶解して,5wt%の5N-硝酸溶液とした。この溶液の5mLにThとUを含む硝酸溶液を添加して,U/TEVAカラムで処理して回収率を確認した。  ⑤ ④ ③ ② ① Zn U ⑤ ④ ③ ② ① Th B2O3,AlやNaも ThとUの溶出に 影響しなかった。 図3 共存するZn量によるThとUの U/TEVAによる回収量への影響

  5. 5 1.3. アルミニウムとアルミナへの適用-1 ★ バッチ法によるThとUの捕捉性能の調査 ロード 洗浄 溶出 表2 金属-Alとアルミナに含まれるトリウム とウランの定量結果(単位:ppb)     元 素       ThU   金属Al(試薬:6-9品) 0.7 0. 3   金属Al(試薬:99.5%) 130 890   アルミホイル-140 220   アルミホイル-290 1.5 ppm   機械の廃棄部品     80 480 ブランク     0. 3,0.6 0.2,0.2  アルミナ(試薬:4-9品)< 5< 5  アルミナ(α線標準品)< 5360 ブランク      1.8,2.4 1.0,1.1 金属-Alは硝酸(6-9品)または塩酸に溶解して,Al 濃度が1wt%の5N-硝酸を20mL用いた。アルミナ はNa2CO3-HBO3で白金ルツボを用いて融解後, 硝酸 に溶解して,1wt%の5N-硝酸溶液を20mL用 いた。抽出-溶離および濃縮条件は,Zn-B-系に同 じである。 Na 検出濃度(ppm or ppb) Al Th U 不安定なブランク 0 10 20 30 40 送液量(mL) ● ● ● ● ● ● ● ● ● -●- Th -●- U 白金ルツボ+ブランク ● 図4 アルミ系の溶出挙動とトリウム    とウランの回収率への影響

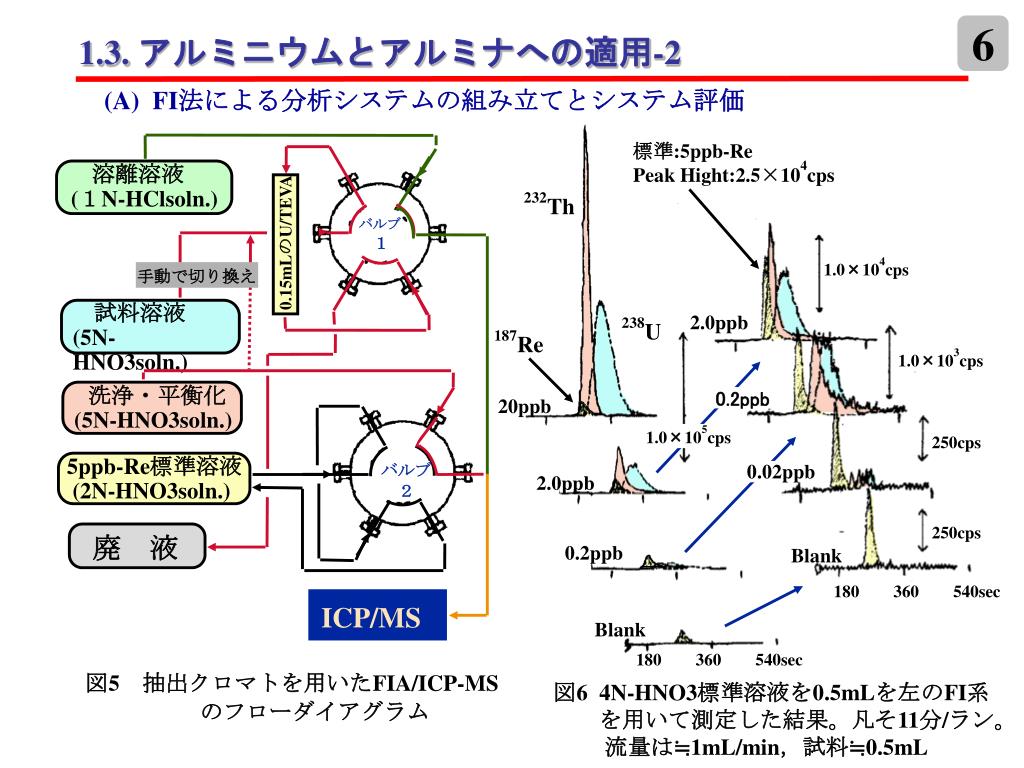

  6. 6 1.3. アルミニウムとアルミナへの適用-2 (A) FI法による分析システムの組み立てとシステム評価 10 標準:5ppb-Re Peak Hight:2.5×104cps 溶離溶液 (1N-HClsoln.) 232Th バルブ 1 0.15mLのU/TEVA 1.0×104cps 手動で切り換え 試料溶液 (5N-HNO3soln.) 2.0ppb 238U 187Re 1.0×103cps 洗浄・平衡化 (5N-HNO3soln.) 0.2ppb 20ppb 1.0×105cps 250cps 5ppb-Re標準溶液 (2N-HNO3soln.) 0.02ppb バルブ  2 2.0ppb 250cps 廃 液 0.2ppb Blank 180 360 540sec ICP/MS Blank 180 360 540sec 図5 抽出クロマトを用いたFIA/ICP-MS      のフローダイアグラム 図6 4N-HNO3標準溶液を0.5mLを左のFI系   を用いて測定した結果。凡そ11分/ラン。 流量は≒1mL/min,試料≒0.5mL

  7. 7 1.3. アルミニウムとアルミナのFI法の検討-3 (B) FI法によるアルミニウムのThとUの測定結果 232Th 表3 1mLの2wt%の金属-Al溶液を用いたFIA/ICP-MS      による各種の金属-Al中のThとUの定量結果    元 素   トリウム(Th)   ウ ラン(U) 99.5%-粒  (0.13±0.01) ppm (1.3 ±0.04) ppm 3-9%-ワイヤ (6.5 ±0.3 ) ppb (0.54±0.01) ppm 5-9%-ワイヤ (75±3) ppb(28 ±4) ppb 5-9%-粉末 (1.0±0.03) ppb(0.7±0.05) ppb 5-9%-粒    0.53 ppb0.60 ppb      ブランク  (0.36±0.06) ppb(0.28±0.05)ppb 3-9%は99.9%, 5-9%は99.999%を示す(試薬表示値)。 ±の値はn=3で測定したσn-1を示す。 表4 5mLの2wt%の金属-Al溶液を用いたFI/ICP-MS       による金属-Al中のThとUの定量結果(図7)  元 素   トリウム(Th)    ウラン(U) 5-9%-粒  ( 1.1 ±0.03 ) ppb (0.71 ±0.041 ) ppb 5-9%-粒精製 (0.032±0.003) ppb (0.0021±0.0005) ppb 5-9%-粉精製 (0.010±0.003) ppb (0.0015±0.0005) ppb   ブランク  ( 0.0003(0.0000 (溶液状態)±0.0004) ppb ±0.0001) ppb 5-9%-粒と粉は,2wt%-5N-硝酸溶液を2.5mL-U/TEVAに 3mL/minで通して精製した。 238U 187Re 20ppt添加 6ppt添加 2ppt添加 無添加 ブランク 0115230 345 460sec 図75mLの2wt%-Alの5N-硝酸 溶液にThとUを表示量添加 して得たFI/ICP-MSによる マスクロマト

  8. 8 抽出クロマトグラフィーの応用例-2 2. TRUを用いる二酸化チタンの微量不純元素の定量 1. 背景   二酸化チタン(TiO2) の利用:光触媒作用等の付与 (1)物理化学的性質(設計性能)-半導体的特性や反応性の評価  (2)構成元素の把握(材料評価)-含有不純元素や構造の評価 2. TiO2系の不純元素測定の問題点 (1)発光分光法(ICP-AES):Tiは発光線が多く強度も強い            他の元素スペクトルへの妨害大 (2)質量分析法(ICP-MS):ArプラズマやTiの妨害が大きい            通常,シールド法は弱マトリクス系に制限 Ti-マトリクスの除去TRU-Resin

  9. 9 2.1.TRUの性能の把握 【試料の前処理】 0.25g-HNO3/HF-Microwave処理 → 酸置換 → 25mL-8N-HCl 【樹脂性質の把握】    試料溶液:処理処理:濃塩酸=1:1(8N-HCl), ≒2mL/min, TRU樹脂:PFAチューブ- 4mm id x 24cm は回収困難な元素 Bi, Hgも回収不可 一般の元素 Li In Co Ba Na Ni Mg Cu Ca Sr Ga Cd B Zn Mn Fe Cr Al Feの回収 Ti4+ Ti 試料導入 4N-HCl 洗浄 1N-HNO3 脱着 8N-HCl洗浄 図9 10ppmを加えたTi4+溶液の18   元素の溶出挙動(3mL-TRU樹脂) の確認結果(ICP-AES測定) 図8 3mLのTRU樹脂でのTi4+の溶出   プロファイル(4mm-id X 24cm)

  10. 10 2.2.TRU樹脂によるオンラインFI-ICP-AESシステム 【オンライン手法の利点】 (1)被測定元素を含む溶離液の捕集(分画)が不要。 (2)一般的に,脱着する被測定元素の検出力が改善できる。 (3)CCD装備のICP-AESなら多元素の同時測定が行なえる。 一般元素条件 Feの条件 8N-HClの試料溶液と 樹脂洗浄溶液(2mL/min) 4N-HClの試料溶液と 樹脂洗浄溶液(2mL/min) TRU樹脂: 3mL 廃液 TRU樹脂: 3mL 六方 バルブ 六方 バルブ Tiの捕捉 Fe-捕捉 脱着 脱着 脱着液 (0.1N-HNO3: 2mL/min) 廃液 (Ti脱着溶液) 脱着液 (0.1N-HNO3: 2mL/min) TRU吸着後 の脱着溶液 TRU非吸 着の溶出液 ICP/AESへ(CCD装備) ネブライザー:スコットタイプ 測定:1.5-2sec/Scan

  11. 11 2.2.TRU樹脂によるFI-ICP-AESの測定結果 (A) 一般元素条件- TiO2を抽出除去する方法 Ni : 231. 604nm その他の測 定元素: Mn,Cu,Na,K,Al,Zn,Mg,Ca Cr : 267.716nm TiO2 S-5 S-4 Co: 267.716nm S-3 S-2 Blank? S-1 Blank TiO2 標準は線形  の応答 100ppb 30ppb Sample 10ppb 3ppb Blank TiO2 1ppb None Sample Std. Blank 8N-HCl 平衡化 8N-HCl 洗浄 0.1N-HNO3 Std. 試料導入 図10 0.5wt%のS-5溶液に標準添加した元素の同時溶出プ ロファイル(3mL-TRU樹脂):1wt%-TiO2溶液-0.5mLを 8N-HCl-0.5mLで希釈した1mL。TiO2は測定後脱着除去。

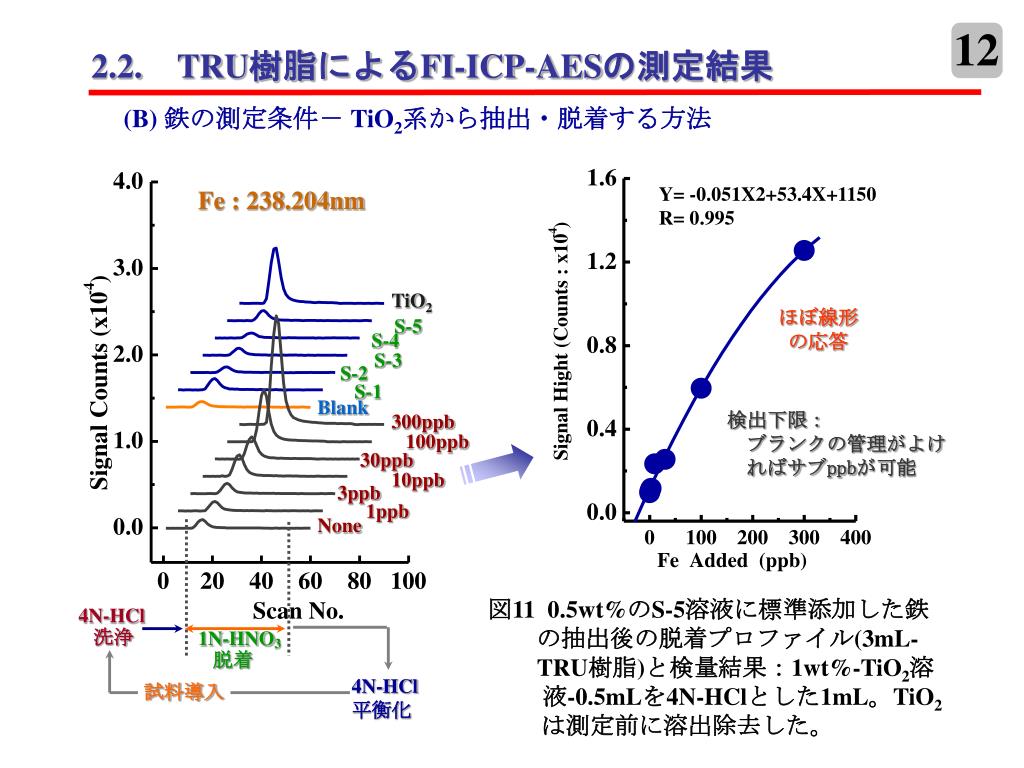

  12. 12 2.2.TRU樹脂によるFI-ICP-AESの測定結果 (B) 鉄の測定条件- TiO2系から抽出・脱着する方法 Y= -0.051X2+53.4X+1150 R= 0.995 Fe : 238.204nm TiO2 ほぼ線形 の応答 S-5 S-4 S-3 S-2 S-1 Blank 検出下限:  ブランクの管理がよけ  ればサブppbが可能 300ppb 100ppb 30ppb 10ppb 3ppb 1ppb None 図11 0.5wt%のS-5溶液に標準添加した鉄   の抽出後の脱着プロファイル(3mL- TRU樹脂)と検量結果:1wt%-TiO2溶    液-0.5mLを4N-HClとした1mL。TiO2 は測定前に溶出除去した。 4N-HCl 洗浄 1N-HNO3 脱着 4N-HCl 平衡化 試料導入

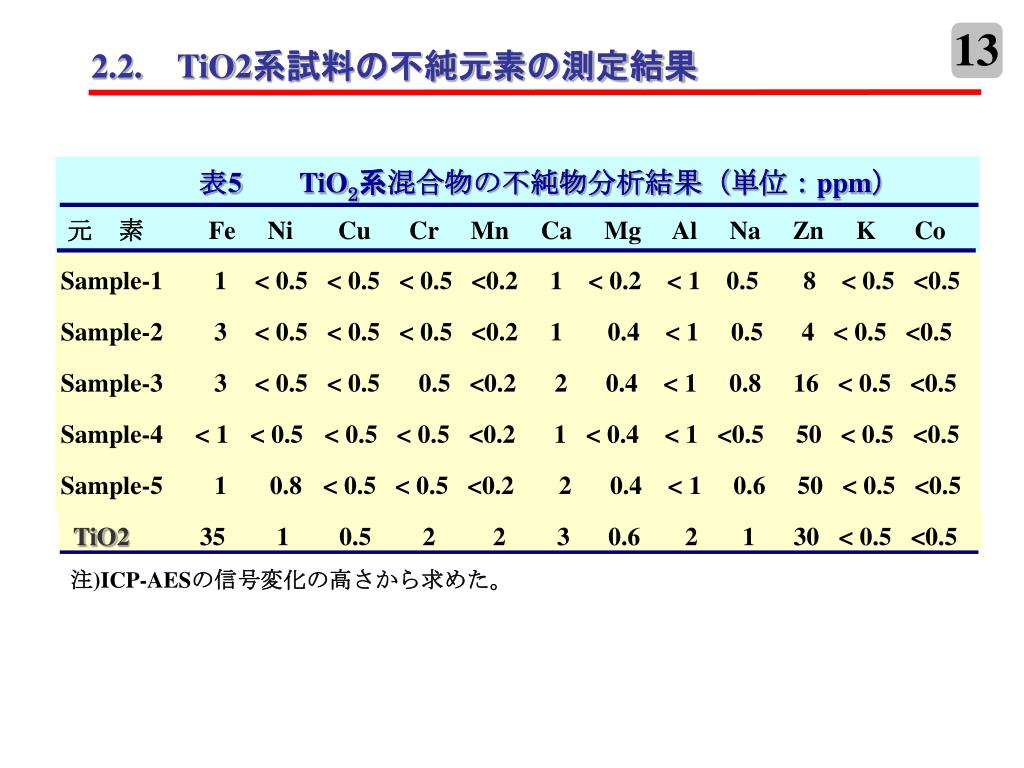

  13. 13 2.2.TiO2系試料の不純元素の測定結果  表5TiO2系混合物の不純物分析結果(単位:ppm) 元 素 Fe Ni Cu Cr Mn Ca Mg Al Na Zn K Co Sample-1 1 < 0.5 < 0.5 < 0.5 <0.2 1 < 0.2 < 1 0.5 8 < 0.5 <0.5 Sample-2 3 < 0.5 < 0.5 < 0.5 <0.2 1 0.4 < 1 0.5 4 < 0.5 <0.5 Sample-3 3 < 0.5 < 0.5 0.5 <0.2 2 0.4 < 1 0.8 16 < 0.5 <0.5 Sample-4 < 1< 0.5< 0.5 < 0.5 <0.2 1 < 0.4 < 1 <0.5 50 < 0.5 <0.5 Sample-5 10.8< 0.5 < 0.5 <0.2 2 0.4 < 1 0.6 50 < 0.5 <0.5 TiO2 35 10.5 2 2 3 0.6 2 1 30 < 0.5 <0.5 注)ICP-AESの信号変化の高さから求めた。

  14. 14 3 まとめ ★★抽出クロマトグラフィーの特徴★★ (1)U/TEVA樹脂     -ThとUの選択性が高く,特にU抽出の安定性がよい。     -濃硝酸系で操作でき,試料処理溶液への汎用性が高い。     -Thの抽出性能が経時的に低下する? (2)TRU樹脂       -Ti,Fe,Bi系元素の除去や抽出に有効。       -イオン交換樹脂が使えない系にも適用できる。      ★★抽出クロマトグラフィーの今後の展開と課題★★ (1)分析システムの性能改善        -分析系の微量・微小化         ・迅速化,環境負荷の低減,分析コストの低減         ・ICP-AES,ICP-MS等とFI法との組み合わせ    (2)樹脂の高機能化          -配位子の特徴を活用した選択性の向上           ・有害金属(Cd,Pb,Hg,Crなど)や貴金属(Pt,Agなど)          -樹脂の完全固相化や再利用性の向上
