Presentation Transcript

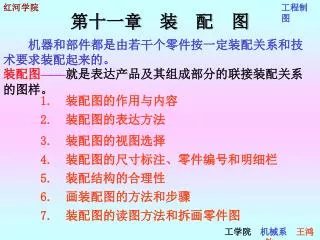

机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

装配图——就是表达产品及其组成部分的联接装配关系的图样。

第十一章 装 配 图

1. 装配图的作用与内容

2. 装配图的表达方法

3. 装配图的视图选择

4. 装配图的尺寸标注、零件编号和明细栏

5. 装配结构的合理性

6. 画装配图的方法和步骤

7. 装配图的读图方法和拆画零件图

工学院 机械系王鸿钧


工学院 机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。机械系王鸿钧


工学院 机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。机械系王鸿钧

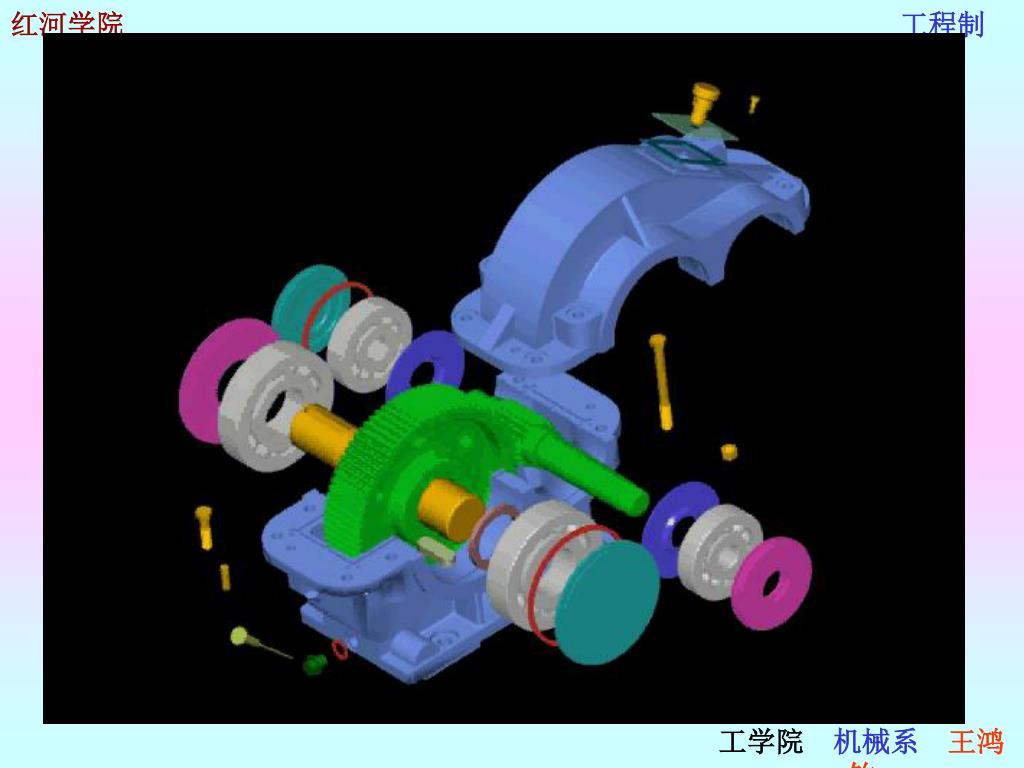

第一节 装配图的作用与内容机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

节流阀是一种控制液体流量的装置

装配图的作用和内容如下:

一、装配图的作用

是制定装配工艺规程,进行装配、检验、安装及维修的技术文件。

二、装配图的内容

(1) 一组视图。

(2) 必要的尺寸。

(3) 技术要求。

(4) 标题栏、零件编号及

明细栏。

节流阀

装配图

工学院 机械系王鸿钧


第二节 装配图的表达方法机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

一、基本表达方法

前面介绍的零件的各种表达方法,如视图、剖视图、断面图、局部放大图等,同样适用于装配图,并且是最基本的表达方法,称为基本表达方法。

工学院 机械系王鸿钧


两面接触机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

两面不配合

两面配合

二、规定画法

⒈ 相邻零件的接触表面和配合表面只画一条

条线;不接触表面和非配合表面画两条线。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。两个(或两个以上)零件邻接时,剖面线的倾 斜方向应相反或间隔不同。但同一零件在各视图上的剖面线方向和间隔必须一致。

工学院 机械系王鸿钧


实心件机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

标准件

⒊ 对于标准件和实心件当剖切平面通过其 基本轴线时按不剖绘制。

工学院 机械系王鸿钧

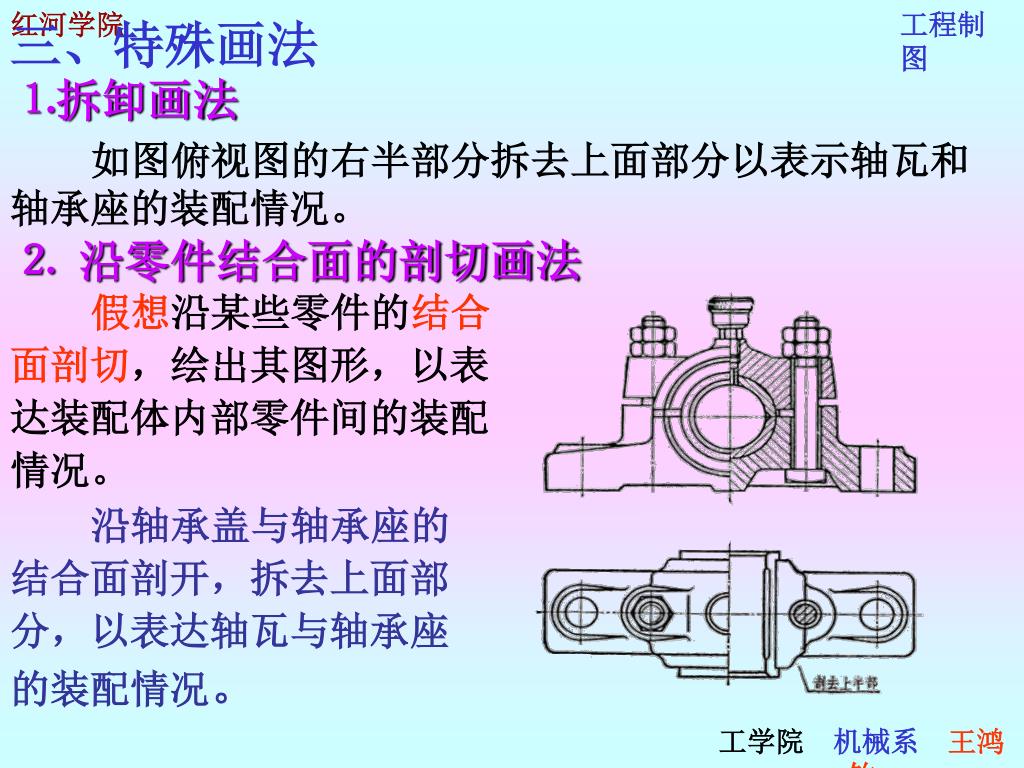

三、特殊画法机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。⒈拆卸画法

如图俯视图的右半部分拆去上面部分以表示轴瓦和轴承座的装配情况。

⒉ 沿零件结合面的剖切画法

假想沿某些零件的结合面剖切,绘出其图形,以表达装配体内部零件间的装配情况。

沿轴承盖与轴承座的结合面剖开,拆去上面部分,以表达轴瓦与轴承座的装配情况。

工学院 机械系王鸿钧

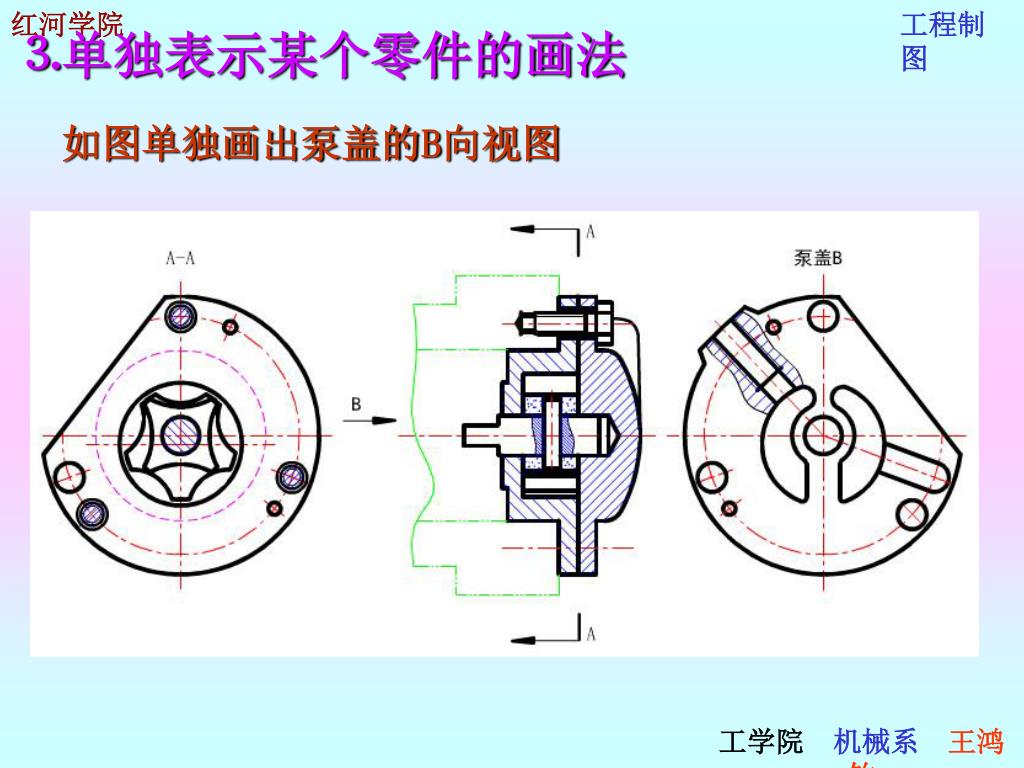

机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。单独表示某个零件的画法

如图单独画出泵盖的B向视图

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。假想画法

与本装配体有关,但不属于本装配体的相邻零部件,以及运动机件的极限位置,可用双点画线画出,以表示连接关系。

运动机件的极

限位置轮廓线

画双点画线。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。展开画法

为了表达传动系统的传动关系及各轴的装配关系,假想将各轴按传动顺序,沿它们的轴线剖开,并展开在同一平面上。这种展开画法在表达机床的主轴箱、进给箱、汽车的变速箱等装置时经常运用,展开图必须进行标注,如图所示 。

工学院 机械系王鸿钧


垫圈厚度夸大画出机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

倒角、退刀槽不画

滚动轴承

简化画法

圆角不画

在装配图中零件的倒角、圆角、凹坑、凸台、沟槽、滚花、刻线及其他细节可不画出。

⒍简化画法

⒎夸大画法

滚动轴承、螺栓联接等可采用简化画法。

薄垫片的厚度、小间隙等可适当夸大画出。

工学院 机械系王鸿钧


第三节装配图的尺寸标注和技术要求机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

装配图必须有一组表示机器或部件的规格性能尺寸、装配尺寸、安装尺寸、总体尺寸和一些重要尺寸等 。

一、装配图的尺寸标注

工学院 机械系王鸿钧


3机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

决定流量的尺寸

1. 性能(规格)尺寸

表示部件的性能和规格的尺寸。

工学院 机械系王鸿钧


小轴与柱塞上的孔和滚轮的配合尺寸机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

柱塞与柱塞套的配合尺寸

H7

25——

h6

2. 装配尺寸

零件之间的配合尺寸及影响其性能的重要相对位置尺寸。

工学院 机械系王鸿钧


泵体与机座安装用机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

2-M10的螺孔固定

排出接口和安装用的螺纹孔M14×1.5

3. 安装尺寸

将部件安装到机座上所需要的尺寸。

工学院 机械系王鸿钧


总高度机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

4. 外形尺寸

部件在长、宽、高三个

方向上的最大尺寸。

工学院 机械系王鸿钧


3机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

决定流量的尺寸

5. 零件关键结构、形状尺寸

确保零件上与实现部件功能有直接关系的关键结构的形状和大小在设计零件时不被改变。

工学院 机械系王鸿钧


二、装配图中的技术要求 机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

用文字或符号准确、简练地说明对机器或部件的性能、装配、检验、调整、安装、运输、使用、维护、保养等方面的要求和条件,统称为装配图中的技术要求。一般写在明细栏的上方或图纸下方空白处,也可另写成技术要求文件作为图样的附件。

如图所示

工学院 机械系王鸿钧


第四节 装配图中的零、部件序号和明细栏机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。一、零部件序号⒈ 编号方法

  • 画黑点

4

(6~8mm长)

  • 画指引线

细实线

  • 横线或圆

  • 数字(5或7号字)

4

工学院 机械系王鸿钧


5机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

7

6

7

5

5

6

7

6

6

4

7

5

4

8

零组件的编号形式⒉相同零件只对其中一个编号。⒊指引线不能相交, 在通过剖面线的区域 时不能与剖面线平行。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。零件编号应按顺时针或逆时针方向顺序编号,全图按水平方向或垂直方向整齐排列。

工学院 机械系王鸿钧


2机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

1

20

附注及标准

附注及标准

零件名称

零件名称

数量

数量

材料

材料

序号

序号

19

二、明细栏

明细栏是部件全部零件的详细目录,表中由零件的序号、代号、名称、数量、材料、重量、备注等内容组成。

明细栏在标题栏的上方,当位置不够时可移一部分紧接标题栏左边继续填写 。

明细栏中的零件序号应与装配图中的零件编号一致,

并且由下往上填写,因此,应先编零件序号再填明细栏。

注 意

标题栏

工学院 机械系王鸿钧


第五节 装配图的看图机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。方法和拆画零件图

读装配图是工程技术人员必备的一种能力,在设计、装配、安装、调试以及进行技术交流时,都要读装配图。

读装配图的要求:

  • 了解部件的功用、使用性能和工作原理。

  • 弄清各零件的作用和它们之间的相对位置、装

    配关系和连接固定方式。

  • 弄懂各零件的结构形状。

  • 了解部件的尺寸和技术要求。

工学院 机械系王鸿钧

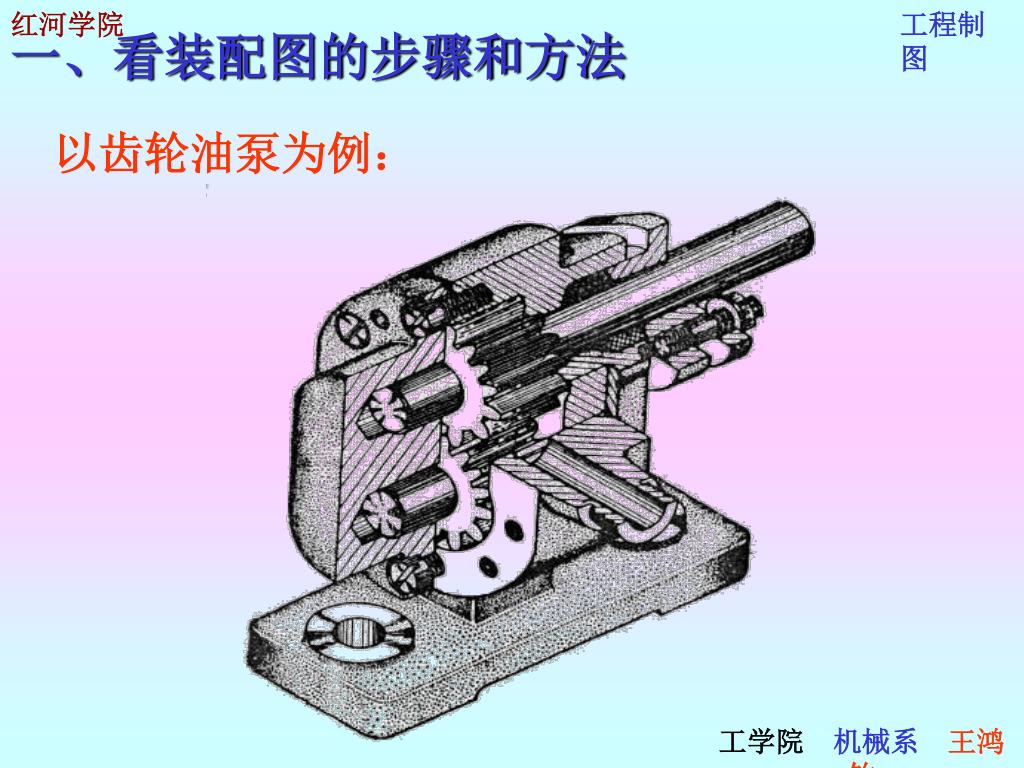

一、看装配图的步骤和方法机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

以齿轮油泵为例:

工学院 机械系王鸿钧

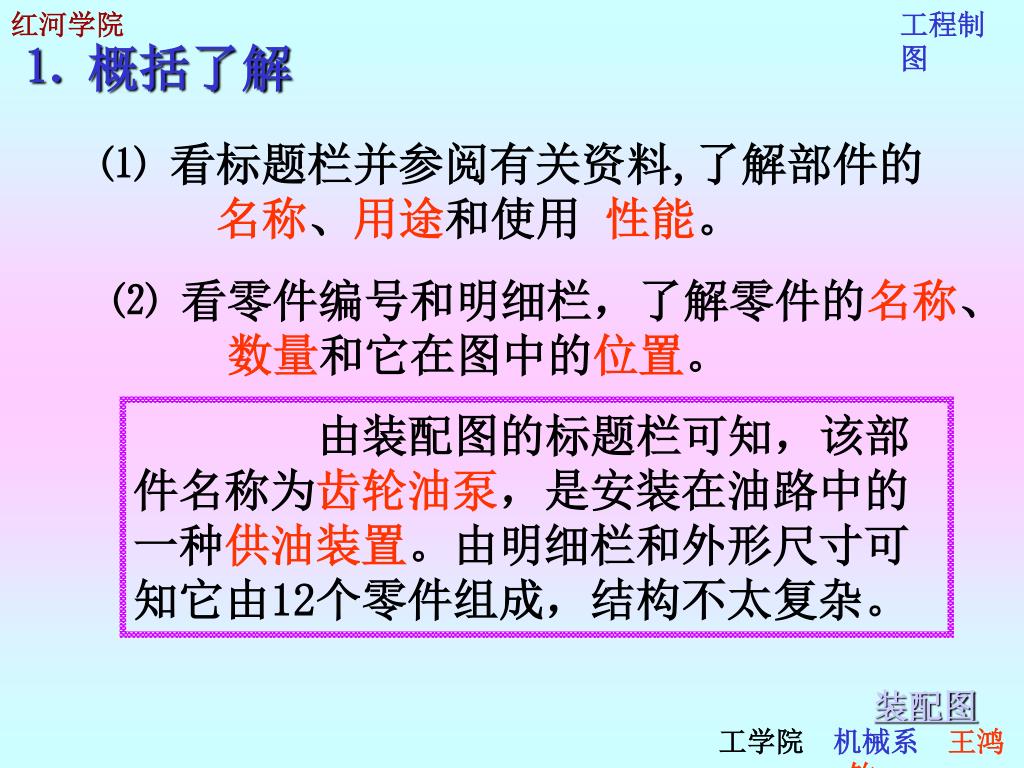

机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。概括了解

⑴ 看标题栏并参阅有关资料,了解部件的

名称、用途和使用 性能。

⑵ 看零件编号和明细栏,了解零件的名称、

数量和它在图中的位置。

由装配图的标题栏可知,该部件名称为齿轮油泵,是安装在油路中的一种供油装置。由明细栏和外形尺寸可知它由12个零件组成,结构不太复杂。

装配图

工学院 机械系王鸿钧

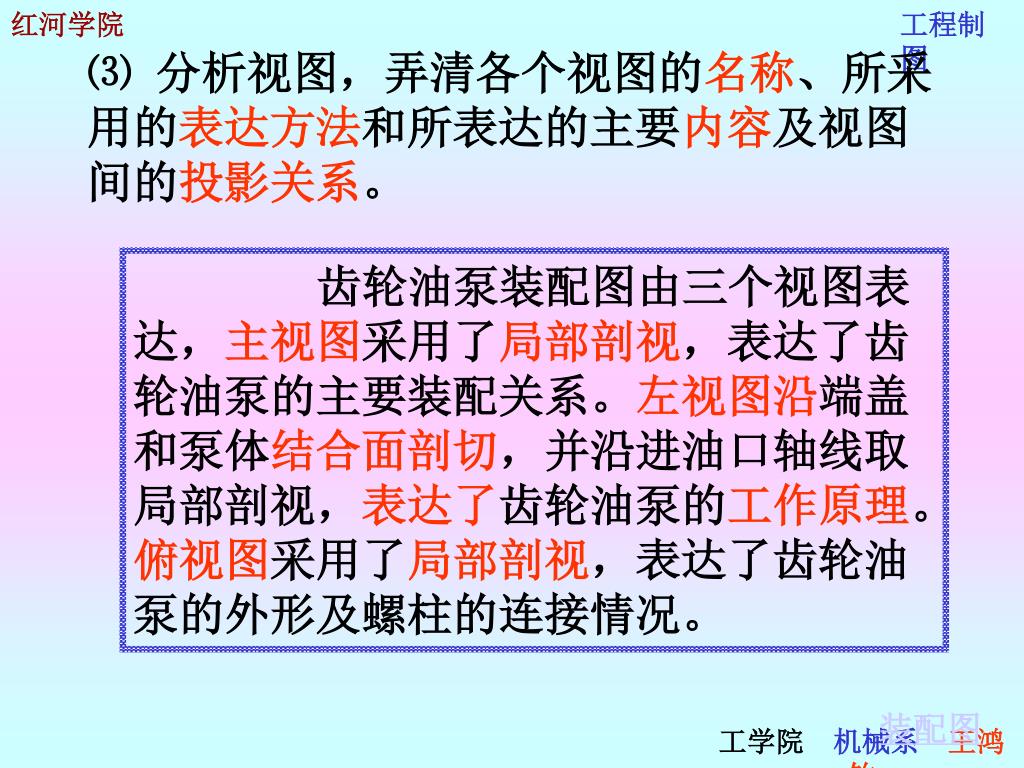

机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。分析视图,弄清各个视图的名称、所采用的表达方法和所表达的主要内容及视图间的投影关系。

齿轮油泵装配图由三个视图表达,主视图采用了局部剖视,表达了齿轮油泵的主要装配关系。左视图沿端盖和泵体结合面剖切,并沿进油口轴线取局部剖视,表达了齿轮油泵的工作原理。俯视图采用了局部剖视,表达了齿轮油泵的外形及螺柱的连接情况。

装配图

工学院 机械系王鸿钧


零件图机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。—阀盖

返回

工学院 机械系王鸿钧


出油口机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

进油口

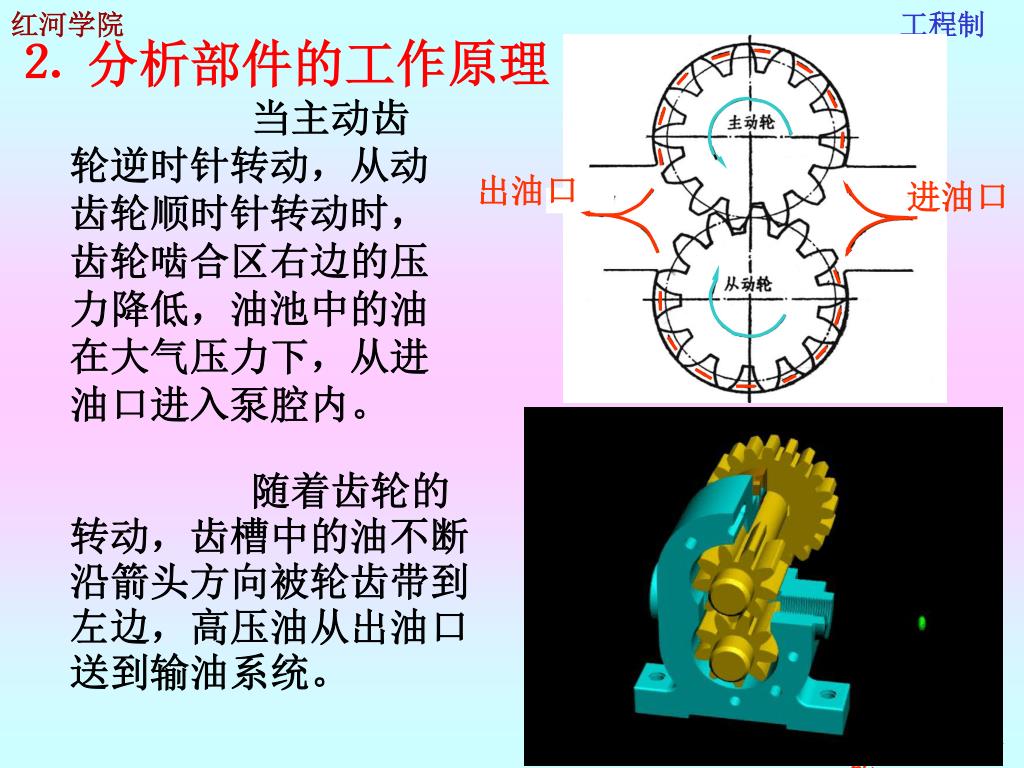

⒉ 分析部件的工作原理

当主动齿轮逆时针转动,从动齿轮顺时针转动时,齿轮啮合区右边的压力降低,油池中的油在大气压力下,从进油口进入泵腔内。

随着齿轮的转动,齿槽中的油不断沿箭头方向被轮齿带到左边,高压油从出油口送到输油系统。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。分析零件间的装配关系和部件结构① 配合关系

根据图中配合尺寸的配合代号,判别零件配合的基准制、配合种类及轴、孔的公差等级等。

  • 齿轮的齿顶和泵体空腔的内壁是φ31.95H7/f7 基孔制,间隙配合。

工学院 机械系王鸿钧


轴与孔的配合机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

尺寸为φ13H7/f7属基孔制,间隙配合。说明轴在泵体、端盖的轴孔内是转动的。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。连接和固定方式

弄清零件之间用什么方式连接,零件是如何固定、定位的。

  • 端盖和泵体

用螺钉连接,用销钉准

确定位。

  • 填料压盖与泵体

用螺柱连接。

  • 齿轮的轴向定位

靠齿轮端面与泵体内腔底面及端盖内侧面接触而定位。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。密封装置

为了防止漏油及灰尘、水分进入泵体内影响齿轮传动,在主动齿轮轴的伸出端设有密封装置。

端盖与泵体之间有垫片。

垫片的另一个作用是调整齿轮的轴向间隙。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。装拆顺序

齿轮油泵的装拆顺序:

螺母及垫圈→填料压盖及填料→螺钉 、销钉 →

端盖 →齿轮轴

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。分析零件,弄清零件的结构形状。

顺序:

  • 先看主要零件,再看次要零件;

  • 先看容易分离的零件,再看其它零件;

  • 先分离零件,再分析零件的结构形状。

工学院 机械系王鸿钧


二、根据装配图拆画零件图机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

(1) 按读装配图的要求,看懂部件的工作

原理、装配关系和零件的结构形状。

1. 拆画零件图的步骤:

(2) 根据零件图视图表达的要求,确定各

零件的视图表达方案。

(3) 根据零件图的内容和画图要求,画出

零件工作图。

  • 注意:

零件图与装配图在视图内容、表达方法、尺寸标注等方面的不同。

工学院 机械系王鸿钧


2. 机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。拆画零件图应注意的问题 :

(1) 零件的视图表达方案应根据零件的结构形状确定,而不能盲目照抄装配图。

(2) 在装配图中允许不画的零件的工艺结构,如:倒角、 圆角、退刀槽等,在零件图中应全部画出。

工学院 机械系王鸿钧


(3) 机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。零件图的尺寸,除在装配图中注出以外,其余尺寸都在图上按比例直接量取,并圆整。

(4) 与标准件连接或配合的尺寸, 如螺纹、倒角、退刀槽等要查标准注出。有配合要求的表面要注出尺寸的公差带代号或偏差数值。

工学院 机械系王鸿钧


(5) 机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。根据零件各表面的作用和工作要求,注出表面粗糙度代号。

(6) 根据零件在部件中的作用和加工条件,确定零件图的其它技术要求。

工学院 机械系王鸿钧

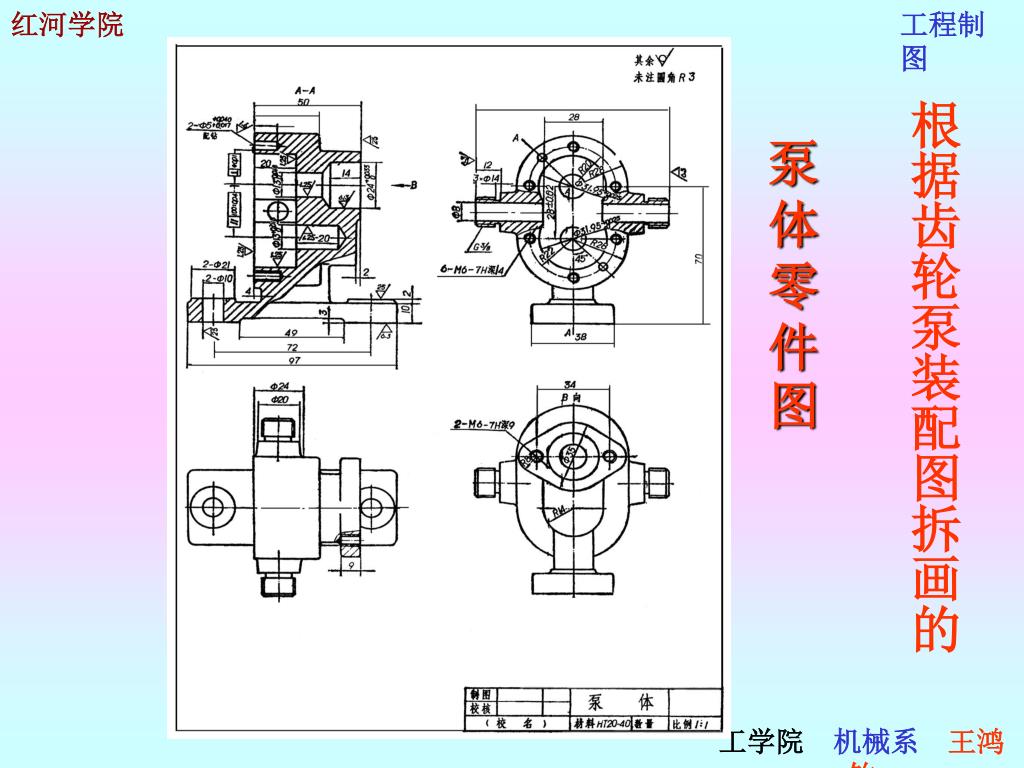

泵体零件图机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

根据齿轮泵装配图拆画的

工学院 机械系王鸿钧

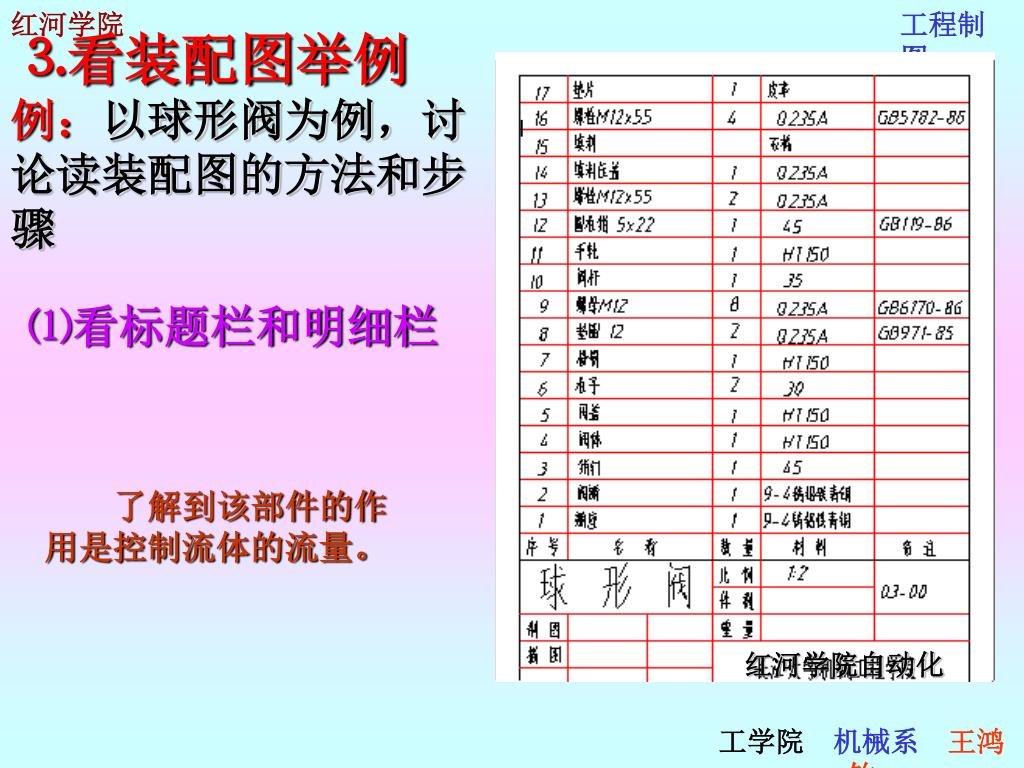

机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。看装配图举例例:以球形阀为例,讨论读装配图的方法和步骤

⑴看标题栏和明细栏

了解到该部件的作用是控制流体的流量。

红河学院自动化

工学院 机械系王鸿钧

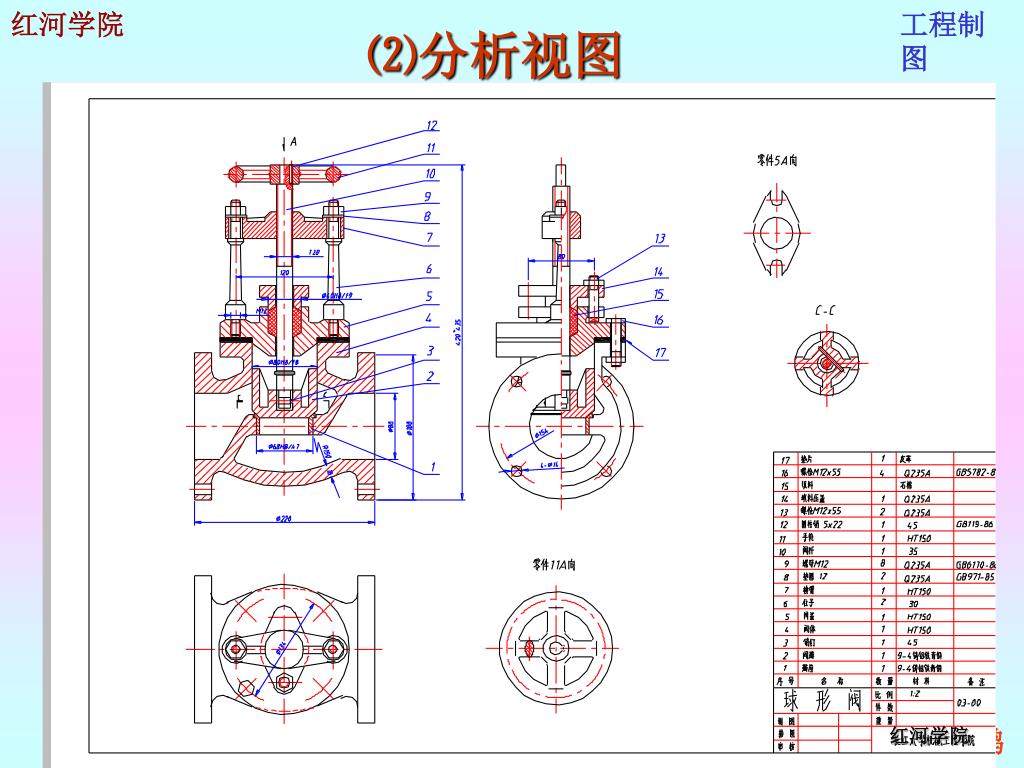

机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。分析视图

工学院 机械系王鸿钧

红河学院

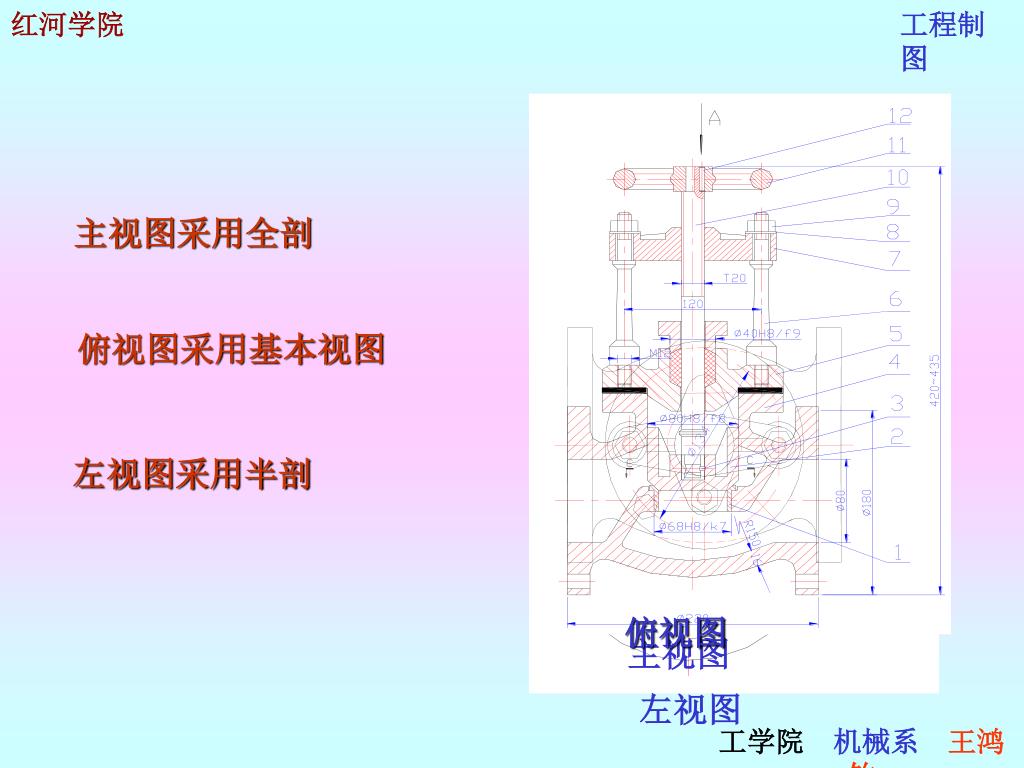

俯视图机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

左视图

主视图

主视图采用全剖

俯视图采用基本视图

左视图采用半剖

工学院 机械系王鸿钧

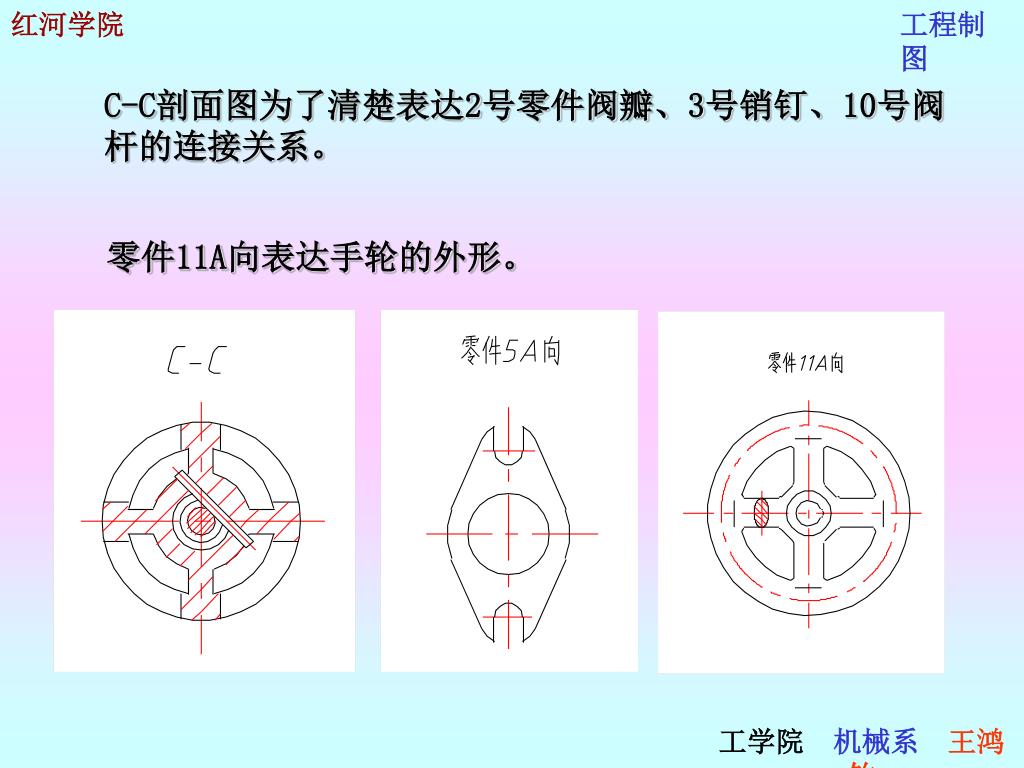

C-C机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。剖面图为了清楚表达2号零件阀瓣、3号销钉、10号阀杆的连接关系。

零件11A向表达手轮的外形。

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。分析工作原理及传动关系

球形阀的工作原理:

转动手轮11时,通过圆柱销12带动阀杆一起旋转,因与阀杆连接的横臂7固定不动,则迫使阀杆上升或下降,从而通过销钉3,带动阀瓣一起作上、下运动,因此,球形阀就可满足开启或关闭的要求。

主视图

工学院 机械系王鸿钧


球形阀的装配和连接关系机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

  • 瓣座1与阀体4采用基孔制过渡配合;

  • 阀瓣2与阀体采用基孔制间隙配合,使阀瓣能在阀体内上下移动;

  • 填料压盖与阀盖采用基 孔制间隙配合,使填料压盖能在阀盖内运动而压紧填料,起密封作用。

  • 阀盖与横臂用柱子6连接。

工学院 机械系王鸿钧


阀盖与阀体用螺栓机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。16连接,并用垫片密封;

阀盖与填料压盖用螺栓13连接。

左视图

工学院 机械系王鸿钧

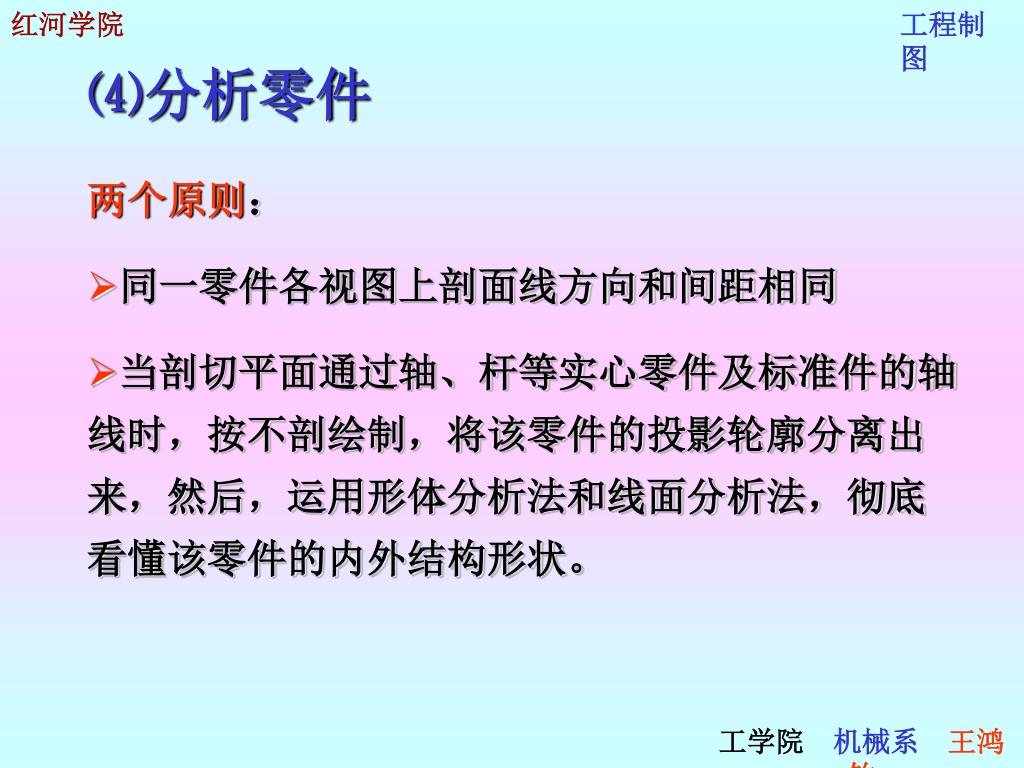

机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。分析零件

  • 两个原则:

  • 同一零件各视图上剖面线方向和间距相同

  • 当剖切平面通过轴、杆等实心零件及标准件的轴线时,按不剖绘制,将该零件的投影轮廓分离出来,然后,运用形体分析法和线面分析法,彻底看懂该零件的内外结构形状。

工学院 机械系王鸿钧


红河学院机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

工学院 机械系王鸿钧


阀体机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

阀体

红河学院

工学院 机械系王鸿钧


阀盖机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

阀盖

阀盖

红河学院

工学院 机械系王鸿钧


机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。总结归纳

综合归纳读图内容,把它们有机地联系起来,系统理解工作原理和结构特点,分析出装配干线的装拆顺序以及各零件的功能形状和装配关系等。

工学院 机械系王鸿钧


小 结机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

读装配图的重点:

1. 分析部件的工作原理和零件间的装配关系 。

2. 确定主要零件的结构形状。这是看图中的

难点,在练习中逐步掌握。

3. 通过拆画零件图,提高看图和画图的能力。

工学院 机械系王鸿钧


B-B机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。

齿轮油泵装配图

返回

红河学院

工学院 机械系王鸿钧
