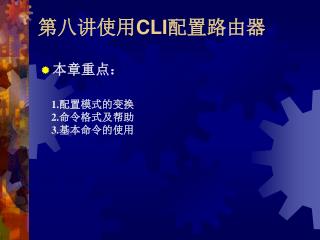

  1. 第八讲使用CLI配置路由器 • 本章重点： 1.配置模式的变换 2.命令格式及帮助 3.基本命令的使用

  2. 7.1路由器的基本配置 • 7.1.1 命令模式详解 • 1.普通用户EXEC模式(User EXEC) • 当用户登录到Router时后既进入到普通用户EXEC模式， • 提示符显示为：Router>。在用户模式中只能查看Router中的配置信息，不能对其进行配置。 • 退出命令：logout

  3. 2.特权用户模式(Privileged EXEC) 在router>提示符下键入enable,然后输入密码，成功后提示符显示为： Router# 在此模式中即可查看配置信息，亦可进行配置，还可进行调试和测试。但不能进行端口和协议配置。 • 退出命令：用disable或exit退到普通用户模式。

  4. 3.全局配置模式(Global configuration) • 在router#提示符下键入configure terminal,出现提示符： • router(config)# • 此时路由器处于全局设置状态，这时可以设置路由器的全局参数，如Router名称，日期和时间，密码等。 • 退出方法：使用end或exi或 <ctrl>+<Z>

  5. 4.接口配置模式(Interface configuration) • 在全局配置模式下输入interface 接口命令可进入到接口配置模式，出现提示符router(config-if)#。 • 这时可以设置路由器某个接口的参数，如接口的IP地址。如：对0号插槽1以太端口进行配置可以使用命令： • router(config)#interface Ethernet 0/0。 • router(config-if)# 退出方法：退回上一级使用exit,退到特权用户模式，按<ctrl>+<Z> 。

  6. 5.子接口（子端口）配置模式 • 进入方法： • router(config-if)#interface e1/0 • router(config-subif)# • 退出方法： 退回上一级使用exit,退到特权用户模式，按<ctrl>+<Z> 。

  7. 6.路由协议配置模式 • 用于对于路由器进行动态路由配置 • 方法： • router(config)# router protocol-name • 命令提示符变为： • router(config-router)# • 例如： router(config)# router rip • router(config-router)#

  8. 7.ROM监测模式 • 该模式，只能进行软件升级和手工引导。 • 默认提示符为：>或rommon> 8.初始配置模式

  9. 7.1.2 路由器的命令分类 • 为便于记忆，可将命令分为3类： • 全局命令 • 主命令 • 子命令

  10. 命令的书写规则 • 解决如何输入，如何使用帮助，如何提高输入效率等。 • 1.在任何模式下，命令可采用缩写。即只需输入命令单词的部分字母(该段字母能够与其他命令区分开)。如“interface serial 0/0”可写成“int s0/0”。 • 2.在任何模式下，只键入“?”，即可显示该模式下的所有命令。 • 3.若忘记某各命令的拼写，可以键入该命令的一个或多个字母，后跟”?”号，Router会显示所有匹配的命令。例如输入“s?”，则显示“show”命令。 • 4.若不懂某命令的后续部分如何编写，可在该命令的关键字后空一格，并键入“?”，则Router会提示下一个参数的内容或关键字。如键入“show ?”,则显示”arp、cdp、clock、arp、ip等”。 • 5.要取消某条配置命令，可在原配置命令前加no并空一格。例如，执行过“boot system flash”命令，可键入“no boot system flash”取消前配置。 • 6.按“↑”键，可显示历史输入的上一条命令；按“↓”键，可显示历史输入的下一条命令。 • 按“Ctrl+C”中止对话配置模式。

  11. 常用命令 • ·帮助 • 在IOS操作中，无论任何状态和位置，都可以键入“？”得到系统的帮助。 • · 改变配置模式及配置状态 • 略 • ·  显示命令show • 在用户EXEC模式下的show命令是特权EXEC模式的一个子集。 • 查看版本及引导信息 show version (两种模式下) • 查看运行配置内容 show running-config(只在特权EXEC模式下) • 查看启动配置内容 show startup-config (只在特权EXEC模式下) • 显示端口信息 show interface type slot/number (两种模式下) • 显示路由信息 show ip router (两种模式下)

  12. · 拷贝命令 • 备份路由器配置，以下命令都是在特权EXEC模式下执行。 • copy Running-config tftp • copy Startup_config tftp • · 网络命令 • 以下命令都是在特权EXEC模式下执行。 • 登录远程主机 telnet hostname|IP address 如：telnet 192.168.0.3 • 网络侦测 ping hostname|IP address 如：ping 192.168.0.4 • 路由跟踪 trace hostname|IP address 如：trace 192.168.0.5

  13. · 基本设置命令 • 以下命令都是在全局模式下执行。 • 设置访问用户及密码 username username password password 如：username yang 1234 • 设置加密密码 enable secret password 如：enable secret cisco • 设置可显密码 enable password password 如：enable password cisco • 设置路由器名 hostname name 如：hostname router1 • 设置静态路由 ip route destination subnet-mask next-hop • 进入端口设置 interface type slot/number • 设置IP地址 ip address address subnet-mask • 激活端口 no shutdown • 物理线路设置 line type number

  14. 进入子端口设置状态 interface type number.subinterface [point-to-point | multipoint] • 进入路由设置状态 router protocol • ·         其他 • 为控制台设置口令 • Router(config)#line console 0 • Router(config-line)#password 1111 • 为远程终端设置口令 • Router(config)#line vty 0 4 • Router(config-line)#login • Router(config-line)#password 1234

  15. 将配置内容备份到TFTP服务器 • copy running-config tftp IP地址 • copy startup-config tftp IP 地址 • 从TFTP服务器还原配置内容 • copy tftp running-config IP地址 • copy tftp startup-config IP 地址

  16. 7.2配置路由器主机名和口令 • 7.2.1 配置主机名和口令 • 1.配置主机名的步骤 • 1）进入特权模式 • router> enable • Password:<*****> • ! 屏幕提示输入Password，输入并回车后进入特权模式。 • Router# • 2）进入全局配置模式 • Router# configure terminal • Router(config)# • 3)修改主机名，如改为cisco • Router(config)# hostname cisco • cisco (config)#

  17. 2.配置口令 • 配置特权模式加密口令，如设置为cisco. • cisco (config)#enable secret cisco • 3.检查主机名和口令 • cisco (config)# show config • 7.2.2 绕过特权用户口令电路路由器 • 1）进入ROM监测模式 • 2）设置路由器从0×42寄存器引导系统 ，绕过正常时的0 ×2102寄存器，从而绕过NVROM主的enable口令。(P52)

  18. 7.3 配置的保存与查看 • 1.保存配置 • 1）把配置文件保存在NVRAM中 • Router# copy running-config startup-config • Router# • 2)把配置文件保存在TFTP服务器中 • Router# copy running-config tftp IP地址 • 3）把TFTP服务器保存的配置文件复制到RAM中 • Router# copy tftp running-config tftp IP地址 • 4）把NVRAM中的配置信息写到RAM中 • Router#configure memory • 5)清除NVRAM中的配置文件 • Router#crase startup-config

  19. 2.查看配置 • 查看邻居路由器的配置 • 在分析网络状态，优化网络使用时，收集和路由器相邻的其它路由器的信息时很重要的。CISCO有一个发现协议CDP,它可以访问和得到邻居路由器的相关信息。它利用线路广播来发现那些也运行了CDP的邻居路由器的相关信息（P54）

  20. 上机实训 • 1.熟悉命令行界面 • 2.配置主机名和口令 • 路由器的检查命令
