对讲机功能概述

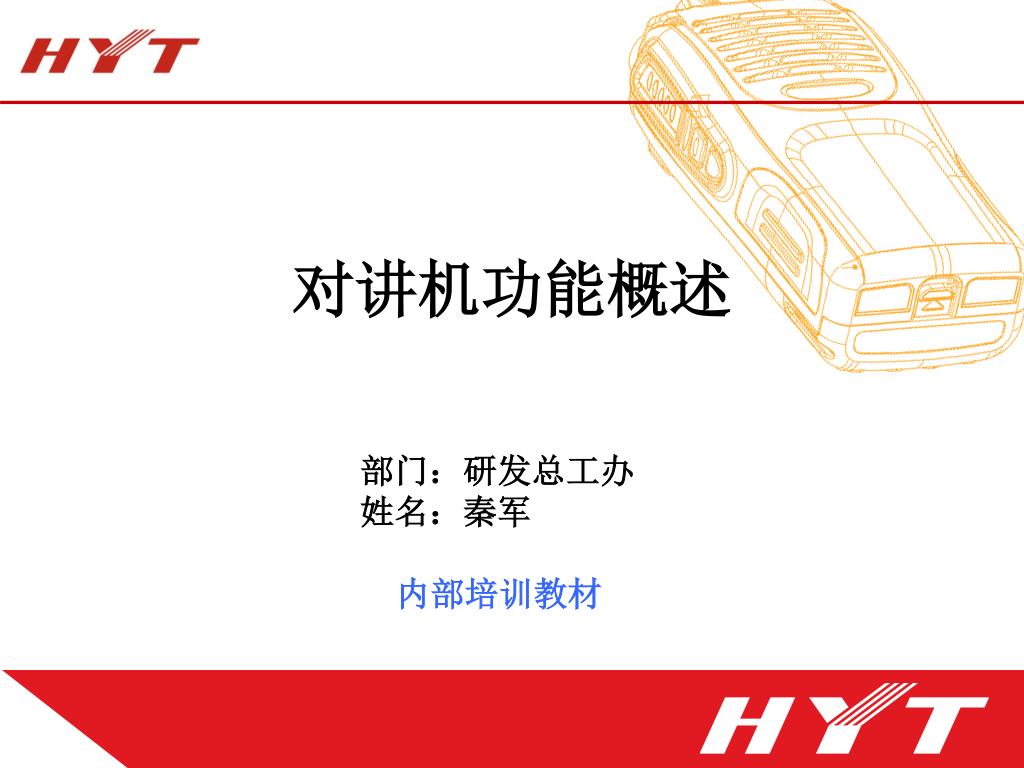

1. 对讲机功能概述 部门：研发总工办 姓名：秦军 内部培训教材

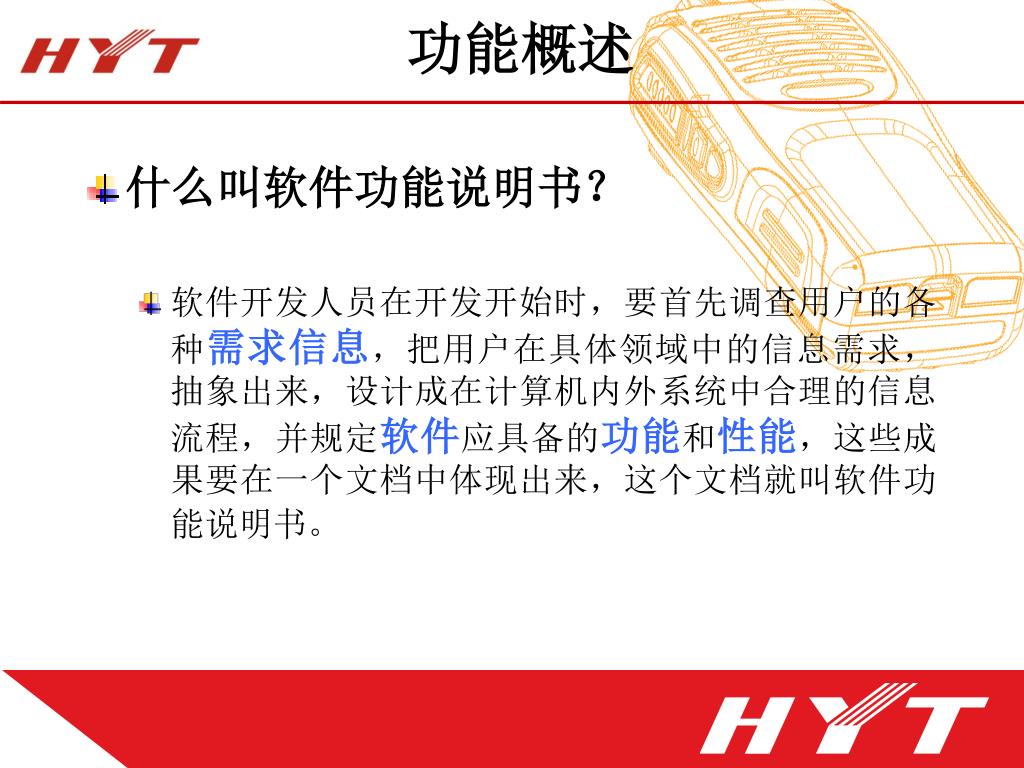

2. 功能概述 • 什么叫软件功能说明书？ • 软件开发人员在开发开始时，要首先调查用户的各种需求信息，把用户在具体领域中的信息需求，抽象出来，设计成在计算机内外系统中合理的信息流程，并规定软件应具备的功能和性能，这些成果要在一个文档中体现出来，这个文档就叫软件功能说明书。

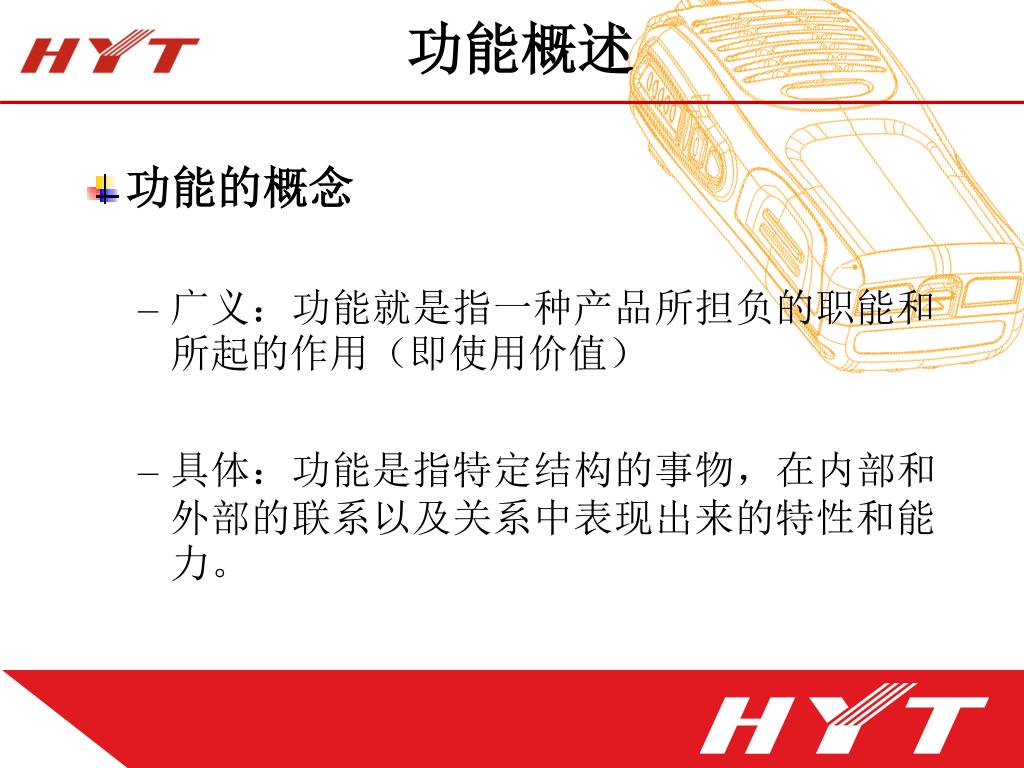

3. 功能概述 • 功能的概念 • 广义：功能就是指一种产品所担负的职能和所起的作用（即使用价值） • 具体：功能是指特定结构的事物，在内部和外部的联系以及关系中表现出来的特性和能力。

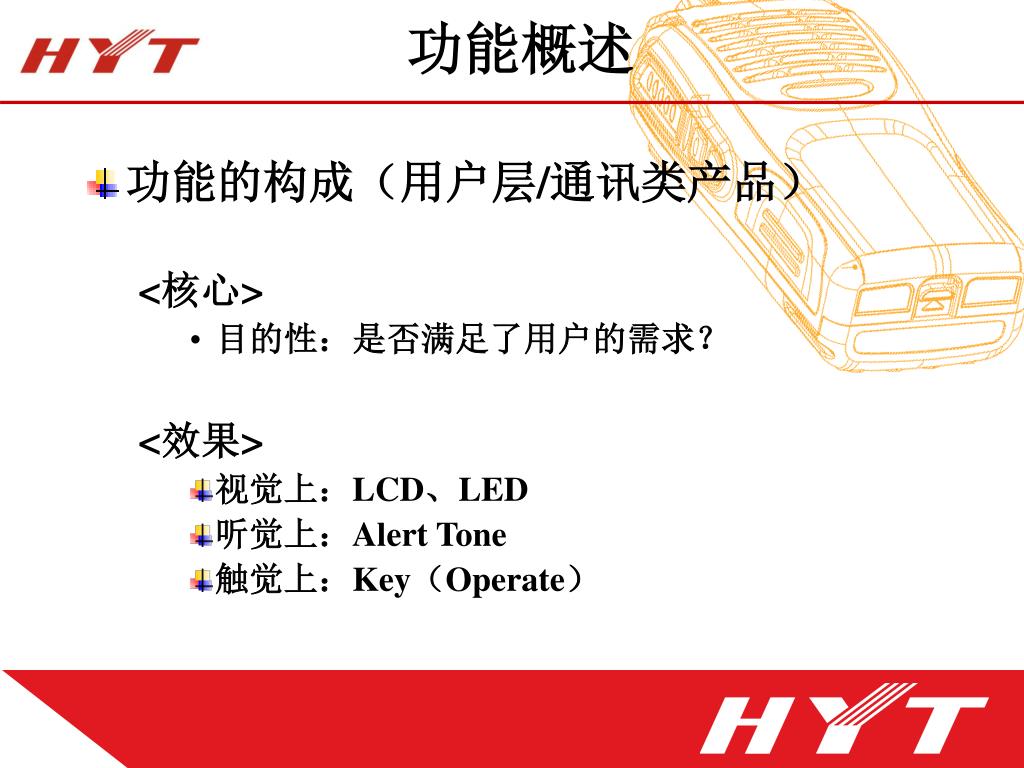

4. 功能概述 • 功能的构成（用户层/通讯类产品） <核心> • 目的性：是否满足了用户的需求？ <效果> • 视觉上：LCD、LED • 听觉上：Alert Tone • 触觉上：Key（Operate）

5. 功能概述 • 语音呼叫业务 • 信令控制业务 • 综合数据业务 • 紧急报警 • 扫描功能 • …… • 其他功能

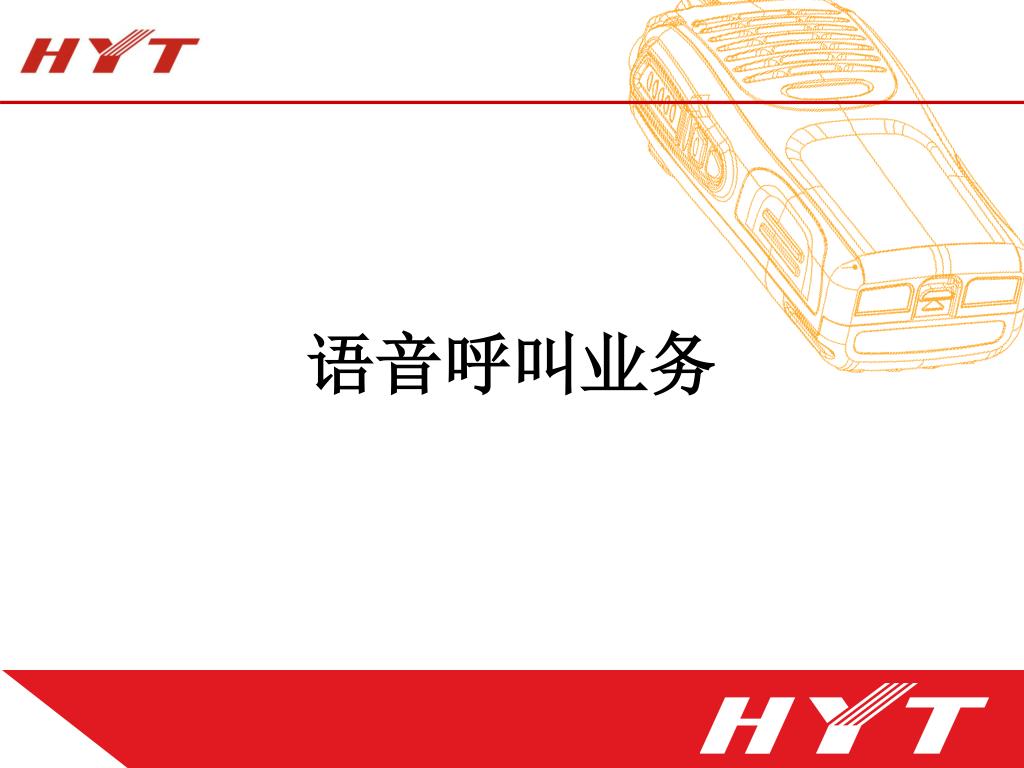

6. 语音呼叫业务

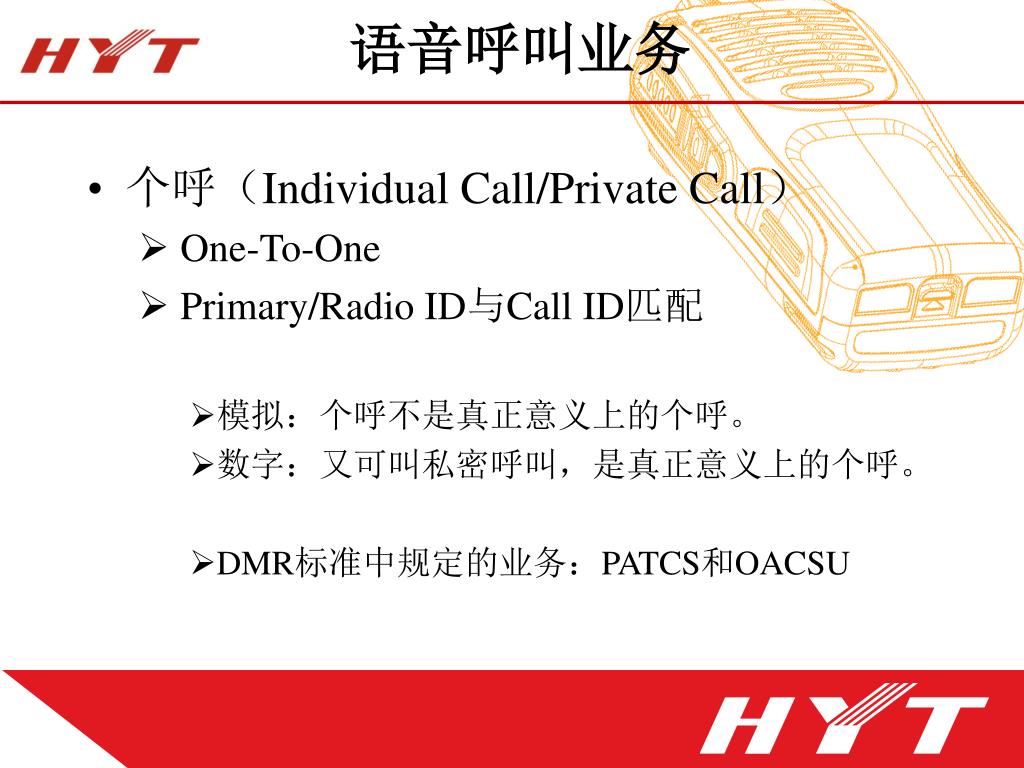

7. 语音呼叫业务 • 个呼（Individual Call/Private Call） • One-To-One • Primary/Radio ID与Call ID匹配 • 模拟：个呼不是真正意义上的个呼。 • 数字：又可叫私密呼叫，是真正意义上的个呼。 • DMR标准中规定的业务：PATCS和OACSU

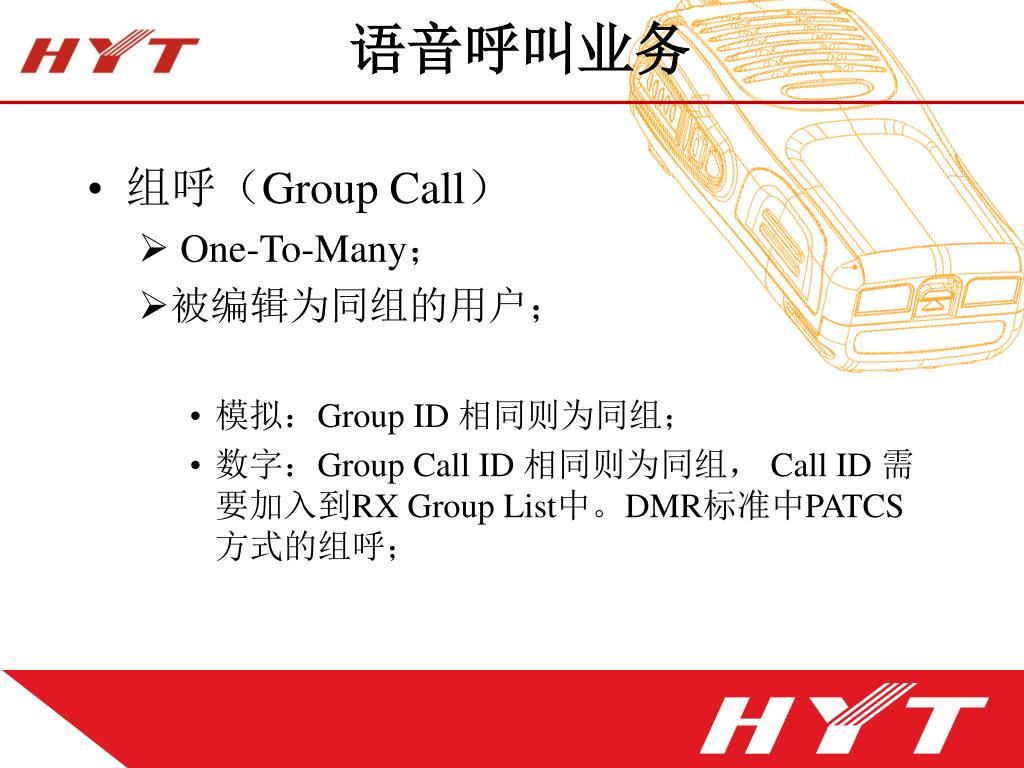

8. 语音呼叫业务 • 组呼（Group Call） • One-To-Many； • 被编辑为同组的用户； • 模拟：Group ID 相同则为同组； • 数字：Group Call ID 相同则为同组， Call ID 需要加入到RX Group List中。DMR标准中PATCS方式的组呼；

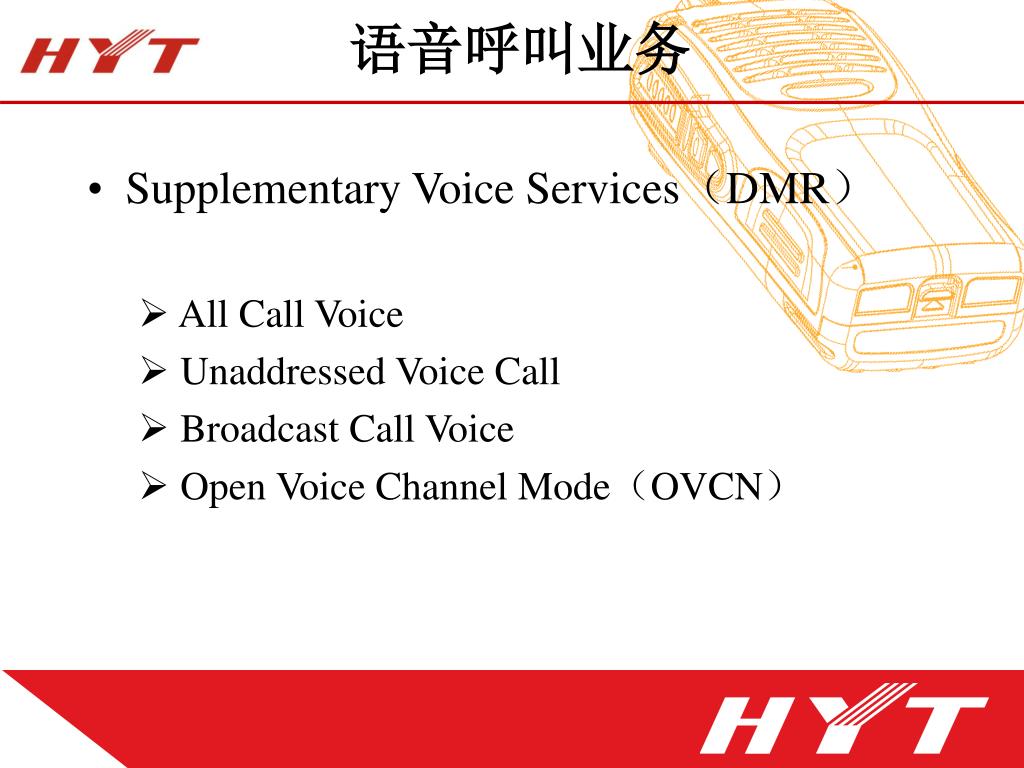

9. 语音呼叫业务 • Supplementary Voice Services（DMR） • All Call Voice • Unaddressed Voice Call • Broadcast Call Voice • Open Voice Channel Mode（OVCN）

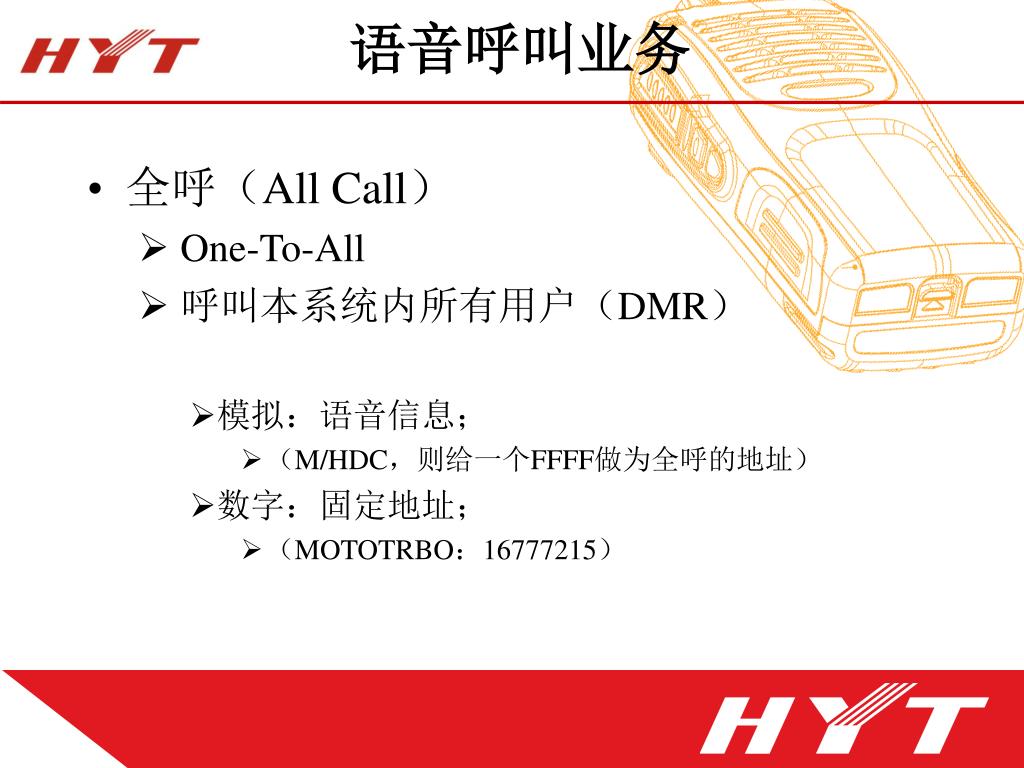

10. 语音呼叫业务 • 全呼（All Call） • One-To-All • 呼叫本系统内所有用户（DMR） • 模拟：语音信息； • （M/HDC，则给一个FFFF做为全呼的地址） • 数字：固定地址； • （MOTOTRBO：16777215）

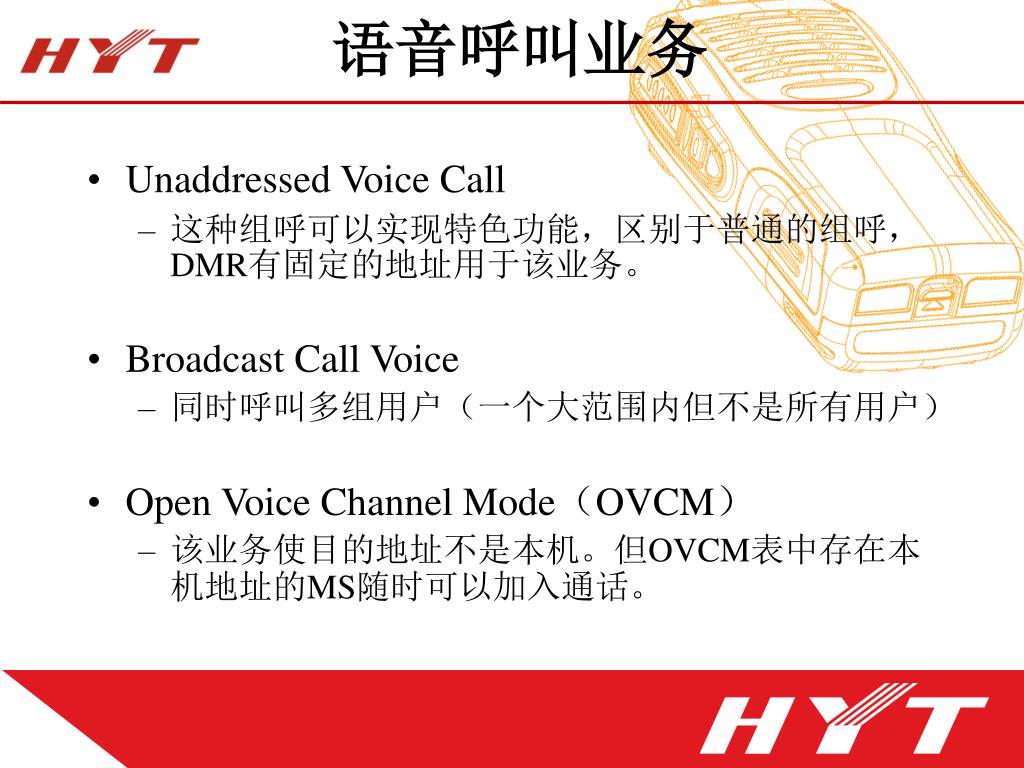

11. 语音呼叫业务 • Unaddressed Voice Call • 这种组呼可以实现特色功能，区别于普通的组呼，DMR有固定的地址用于该业务。 • Broadcast Call Voice • 同时呼叫多组用户（一个大范围内但不是所有用户） • Open Voice Channel Mode（OVCM） • 该业务使目的地址不是本机。但OVCM表中存在本机地址的MS随时可以加入通话。

12. 信令控制业务

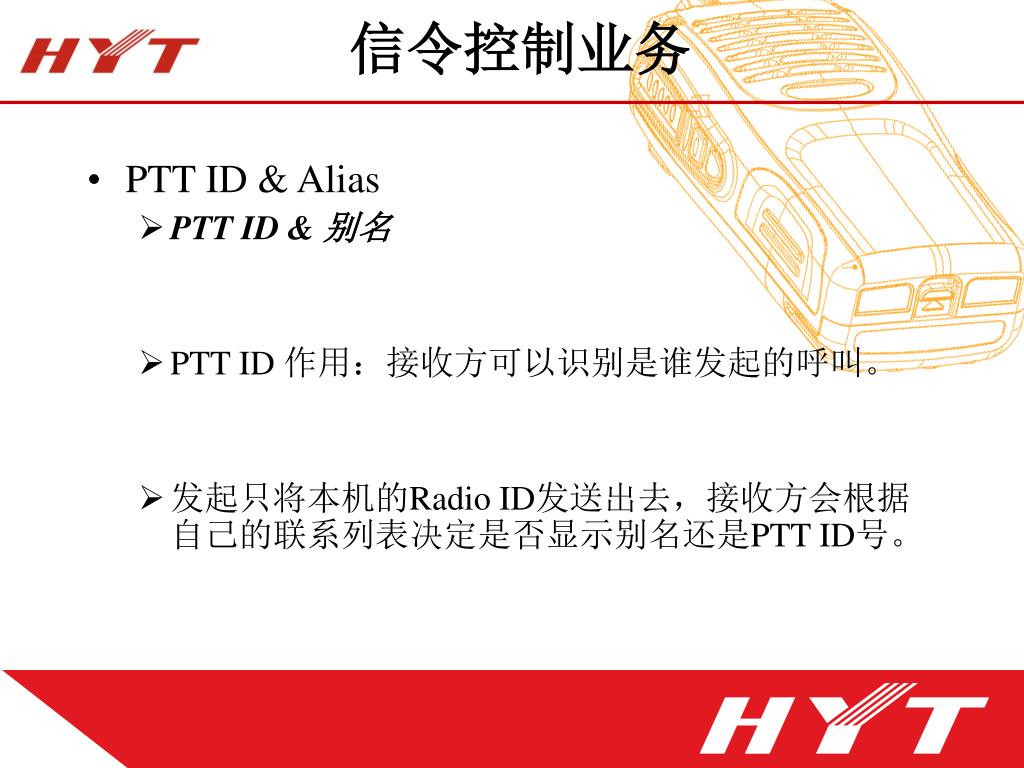

13. 信令控制业务 • PTT ID & Alias • PTT ID & 别名 • PTT ID 作用：接收方可以识别是谁发起的呼叫。 • 发起只将本机的Radio ID发送出去，接收方会根据自己的联系列表决定是否显示别名还是PTT ID号。

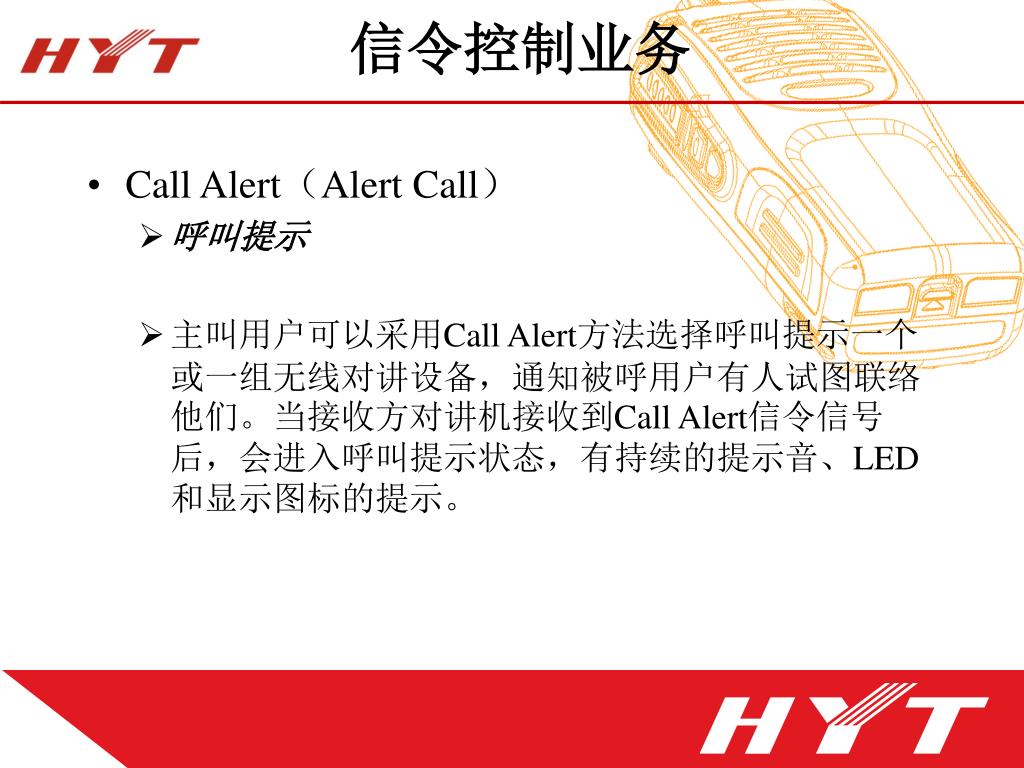

14. 信令控制业务 • Call Alert（Alert Call） • 呼叫提示 • 主叫用户可以采用Call Alert方法选择呼叫提示一个或一组无线对讲设备，通知被呼用户有人试图联络他们。当接收方对讲机接收到Call Alert信令信号后，会进入呼叫提示状态，有持续的提示音、LED和显示图标的提示。

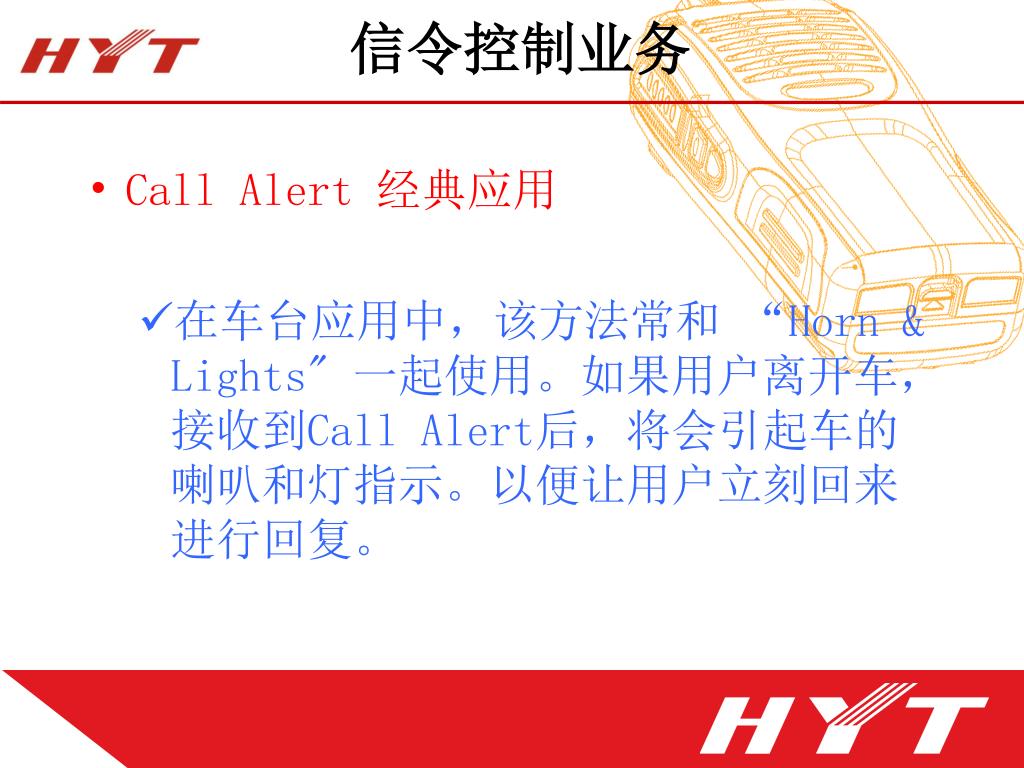

15. 信令控制业务 • Call Alert 经典应用 • 在车台应用中，该方法常和 “Horn & Lights" 一起使用。如果用户离开车，接收到Call Alert后，将会引起车的喇叭和灯指示。以便让用户立刻回来进行回复。

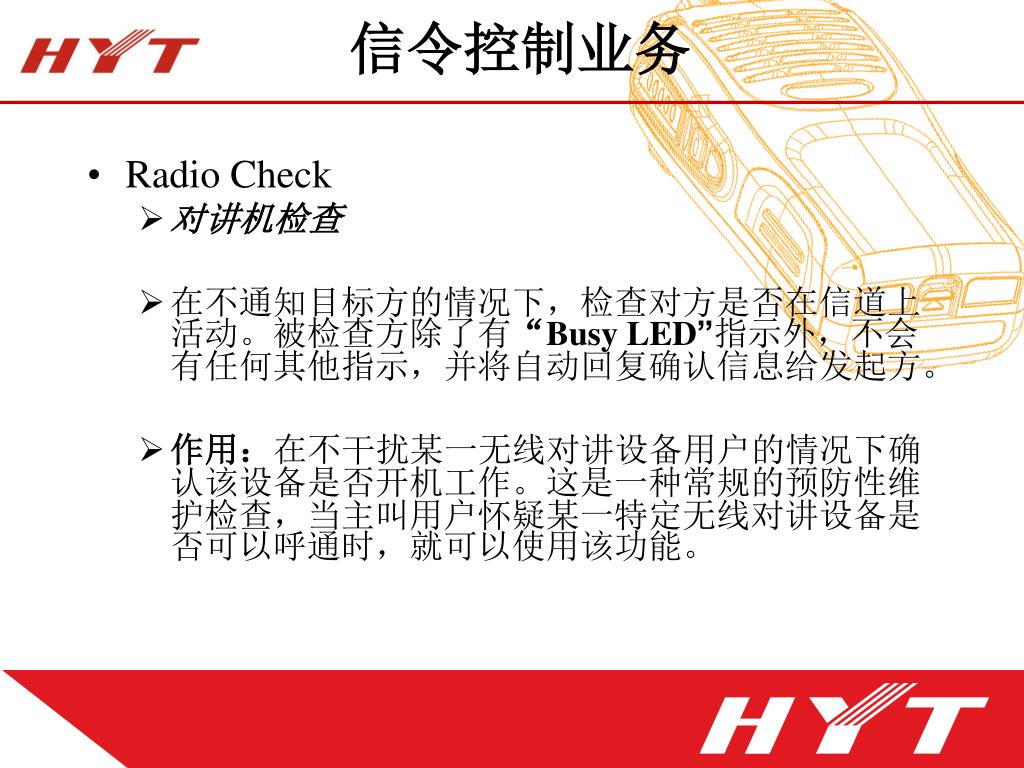

16. 信令控制业务 • Radio Check • 对讲机检查 • 在不通知目标方的情况下，检查对方是否在信道上活动。被检查方除了有“Busy LED”指示外，不会有任何其他指示，并将自动回复确认信息给发起方。 • 作用：在不干扰某一无线对讲设备用户的情况下确认该设备是否开机工作。这是一种常规的预防性维护检查，当主叫用户怀疑某一特定无线对讲设备是否可以呼通时，就可以使用该功能。

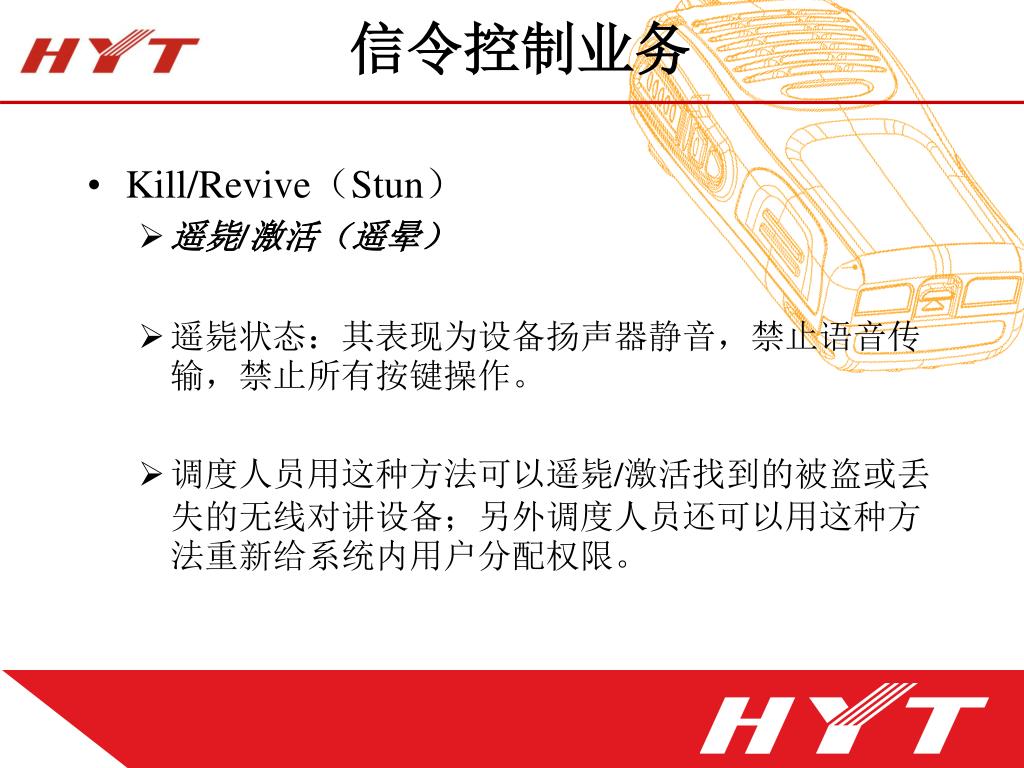

17. 信令控制业务 • Kill/Revive（Stun） • 遥毙/激活（遥晕） • 遥毙状态：其表现为设备扬声器静音，禁止语音传输，禁止所有按键操作。 • 调度人员用这种方法可以遥毙/激活找到的被盗或丢失的无线对讲设备；另外调度人员还可以用这种方法重新给系统内用户分配权限。

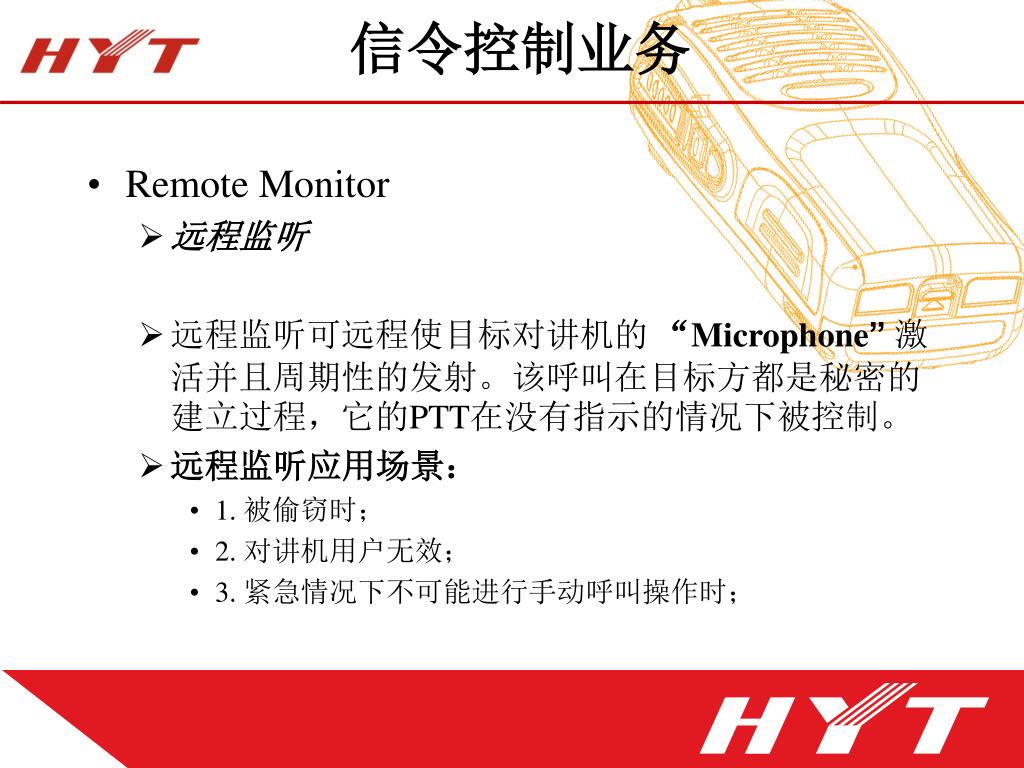

18. 信令控制业务 • Remote Monitor • 远程监听 • 远程监听可远程使目标对讲机的 “Microphone”激活并且周期性的发射。该呼叫在目标方都是秘密的建立过程，它的PTT在没有指示的情况下被控制。 • 远程监听应用场景： • 1. 被偷窃时； • 2. 对讲机用户无效； • 3. 紧急情况下不可能进行手动呼叫操作时；

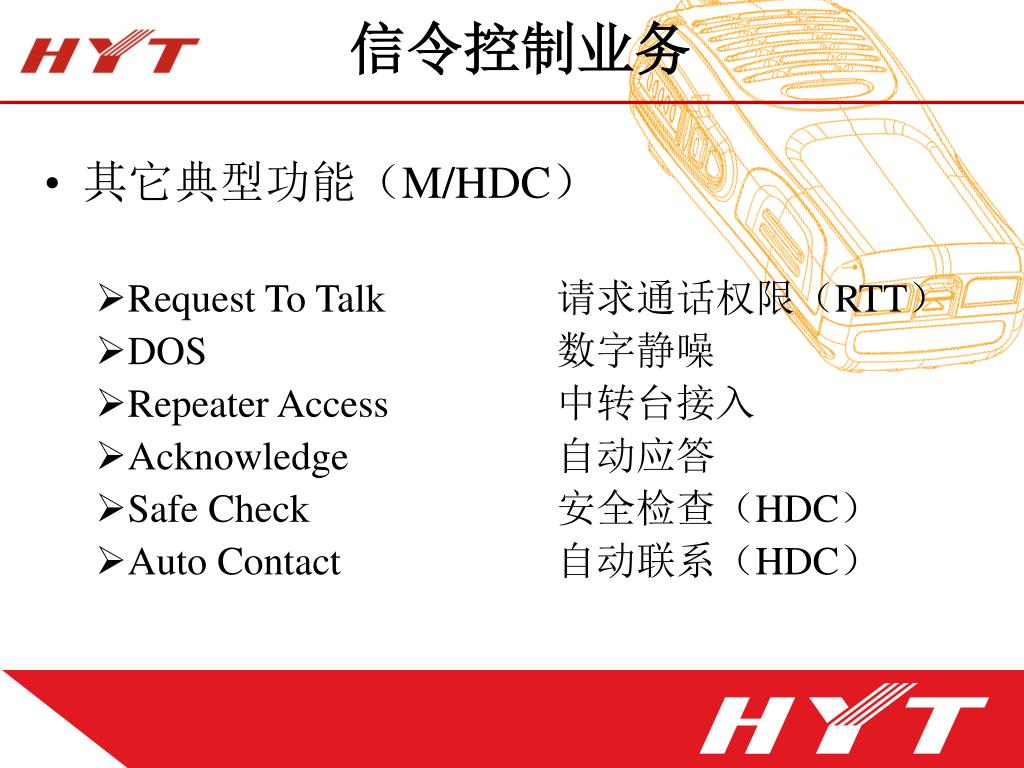

19. 信令控制业务 • 其它典型功能（M/HDC） • Request To Talk 请求通话权限（RTT） • DOS 数字静噪 • Repeater Access 中转台接入 • Acknowledge 自动应答 • Safe Check 安全检查（HDC） • Auto Contact 自动联系（HDC）

20. 综合数据业务

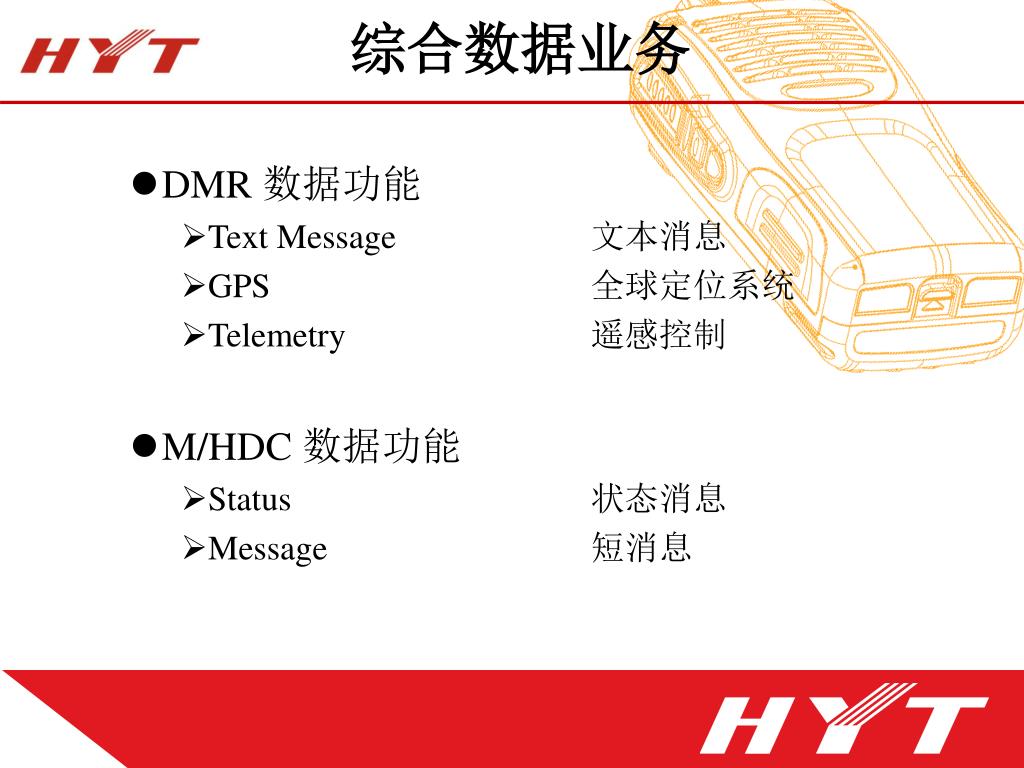

21. 综合数据业务 • DMR 数据功能 • Text Message 文本消息 • GPS 全球定位系统 • Telemetry 遥感控制 • M/HDC 数据功能 • Status 状态消息 • Message 短消息

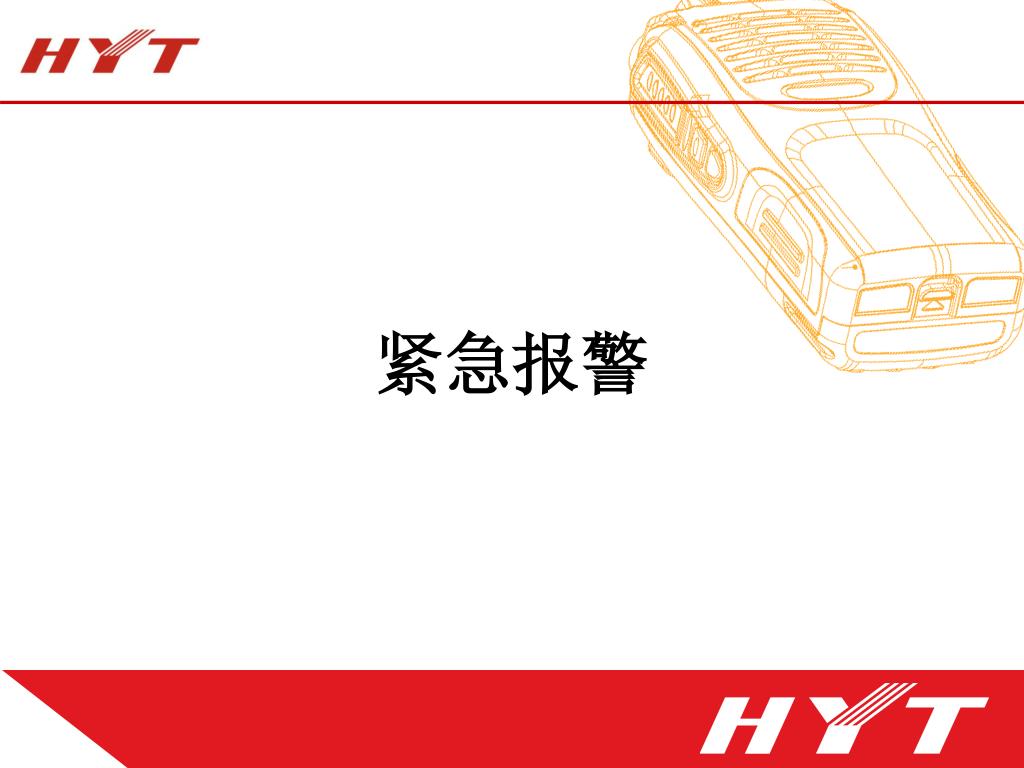

22. 紧急报警

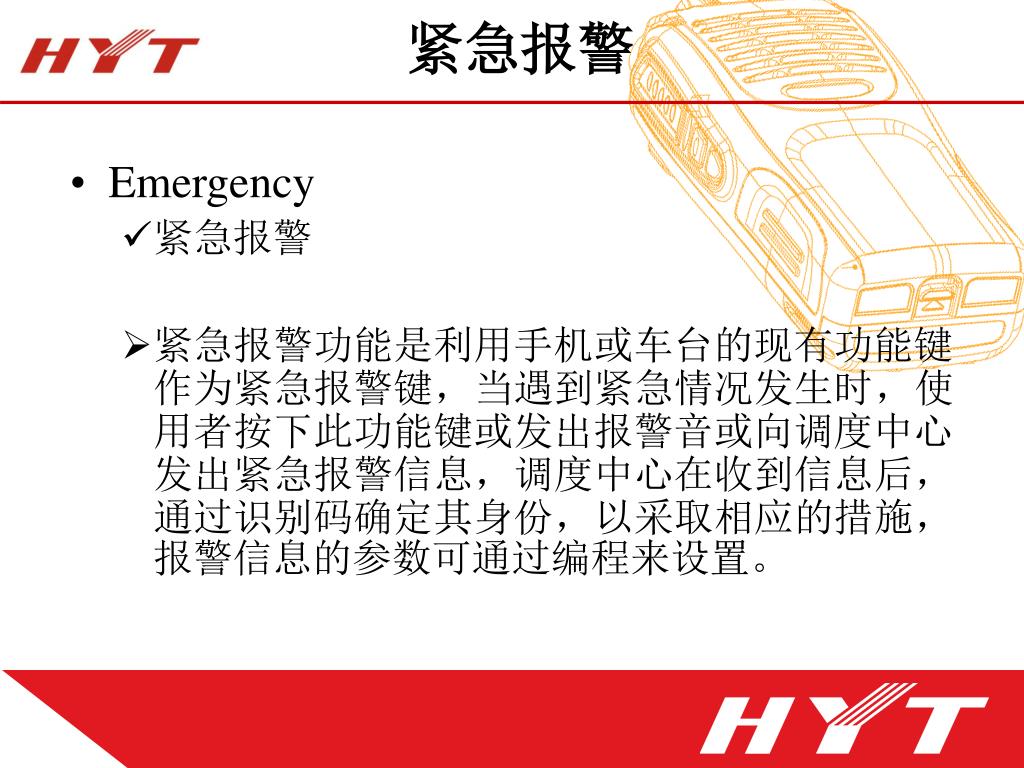

23. 紧急报警 • Emergency • 紧急报警 • 紧急报警功能是利用手机或车台的现有功能键作为紧急报警键，当遇到紧急情况发生时，使用者按下此功能键或发出报警音或向调度中心发出紧急报警信息，调度中心在收到信息后，通过识别码确定其身份，以采取相应的措施，报警信息的参数可通过编程来设置。

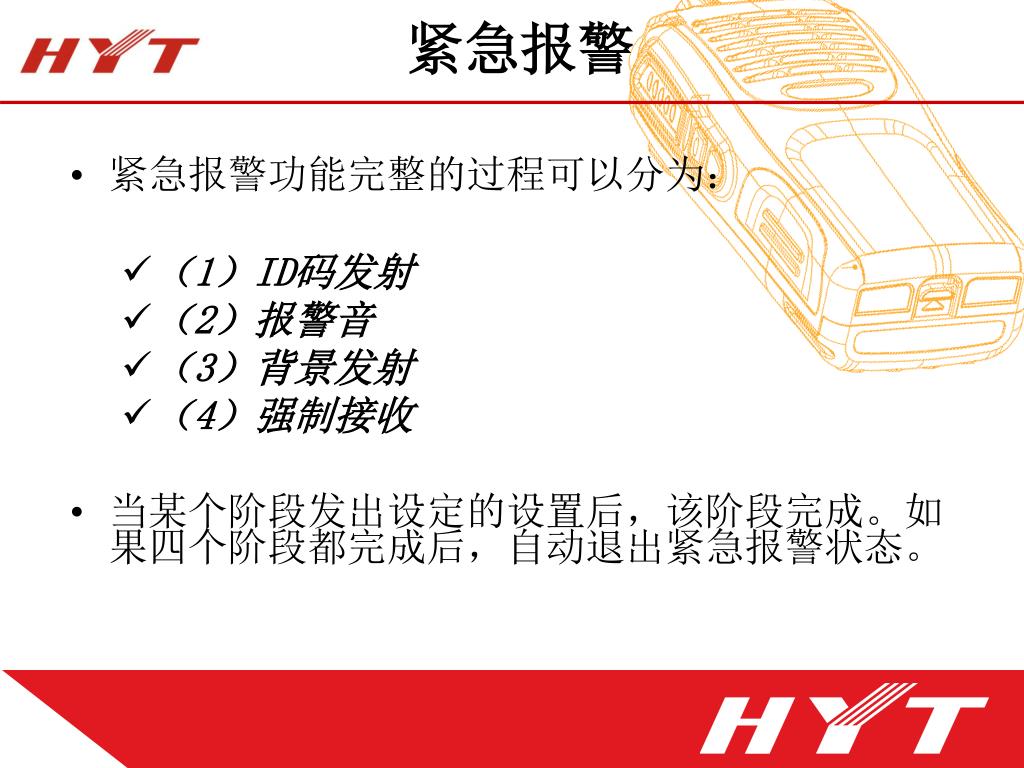

24. 紧急报警 • 紧急报警功能完整的过程可以分为： • （1）ID码发射 • （2）报警音 • （3）背景发射 • （4）强制接收 • 当某个阶段发出设定的设置后，该阶段完成。如果四个阶段都完成后，自动退出紧急报警状态。

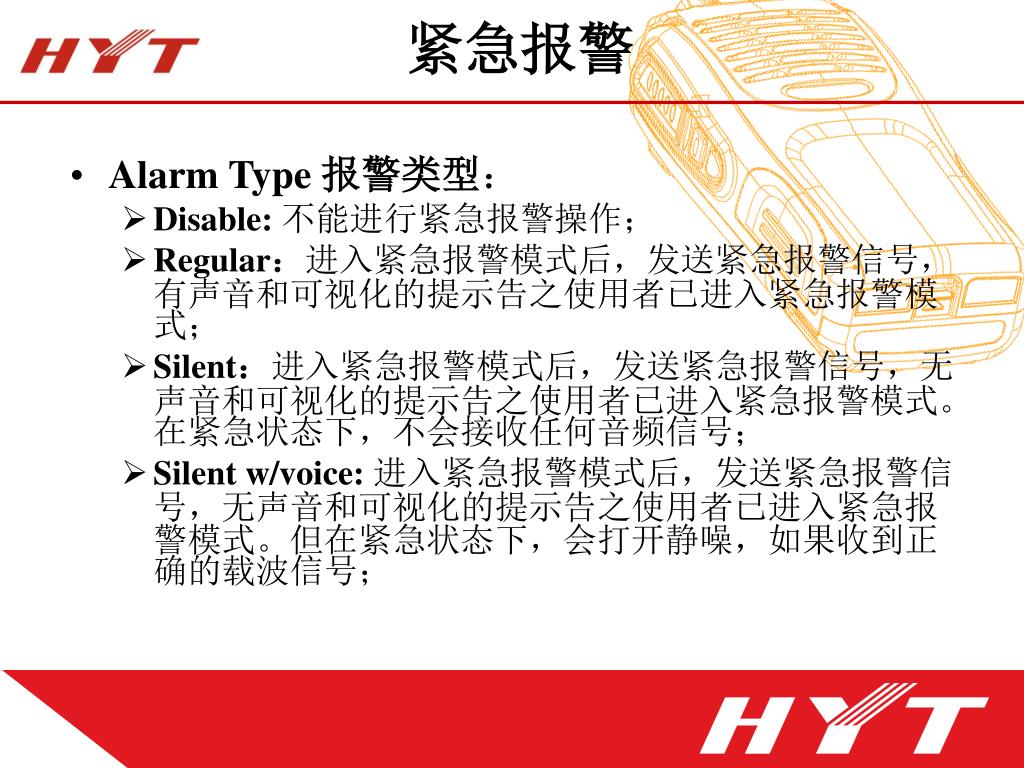

25. 紧急报警 • Alarm Type 报警类型： • Disable: 不能进行紧急报警操作； • Regular：进入紧急报警模式后，发送紧急报警信号，有声音和可视化的提示告之使用者已进入紧急报警模式； • Silent：进入紧急报警模式后，发送紧急报警信号，无声音和可视化的提示告之使用者已进入紧急报警模式。在紧急状态下，不会接收任何音频信号； • Silent w/voice:进入紧急报警模式后，发送紧急报警信号，无声音和可视化的提示告之使用者已进入紧急报警模式。但在紧急状态下，会打开静噪，如果收到正确的载波信号；

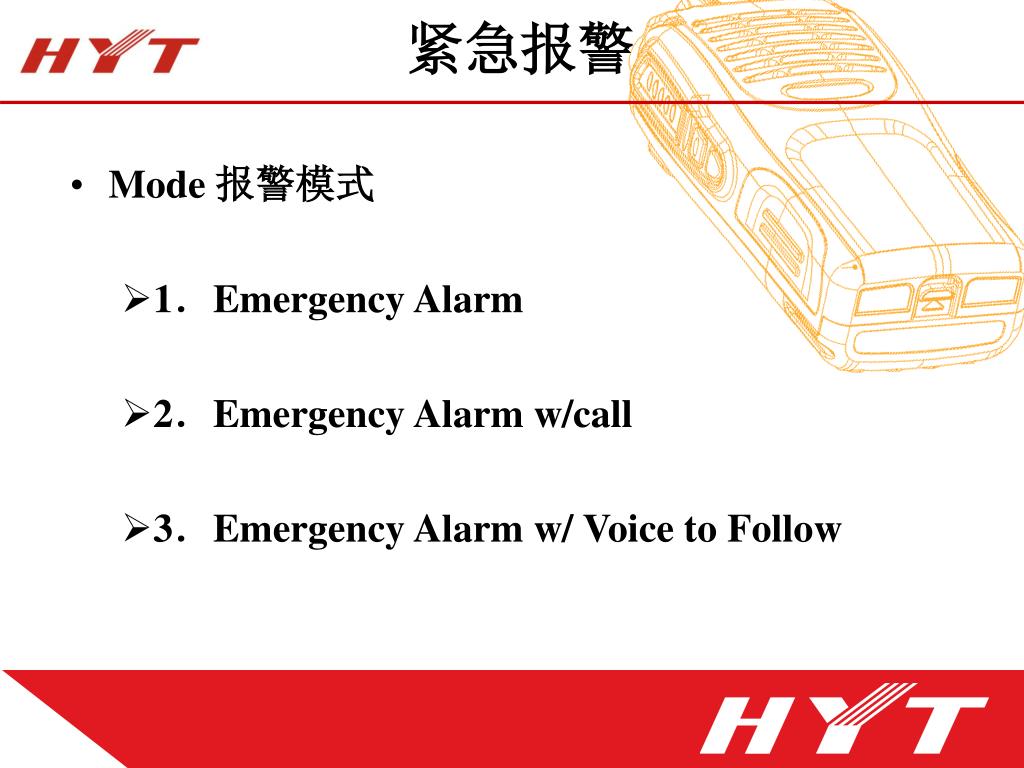

26. 紧急报警 • Mode 报警模式 • 1．Emergency Alarm • 2．Emergency Alarm w/call • 3．Emergency Alarm w/ Voice to Follow

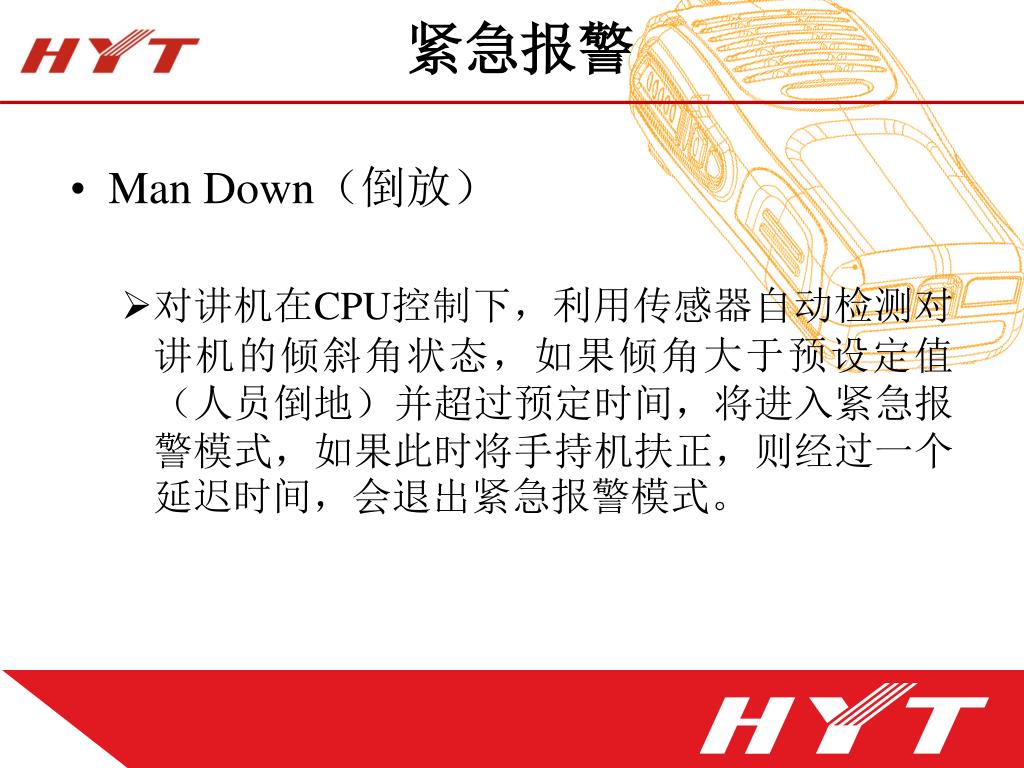

27. 紧急报警 • Man Down（倒放） • 对讲机在CPU控制下，利用传感器自动检测对讲机的倾斜角状态，如果倾角大于预设定值（人员倒地）并超过预定时间，将进入紧急报警模式，如果此时将手持机扶正，则经过一个延迟时间，会退出紧急报警模式。

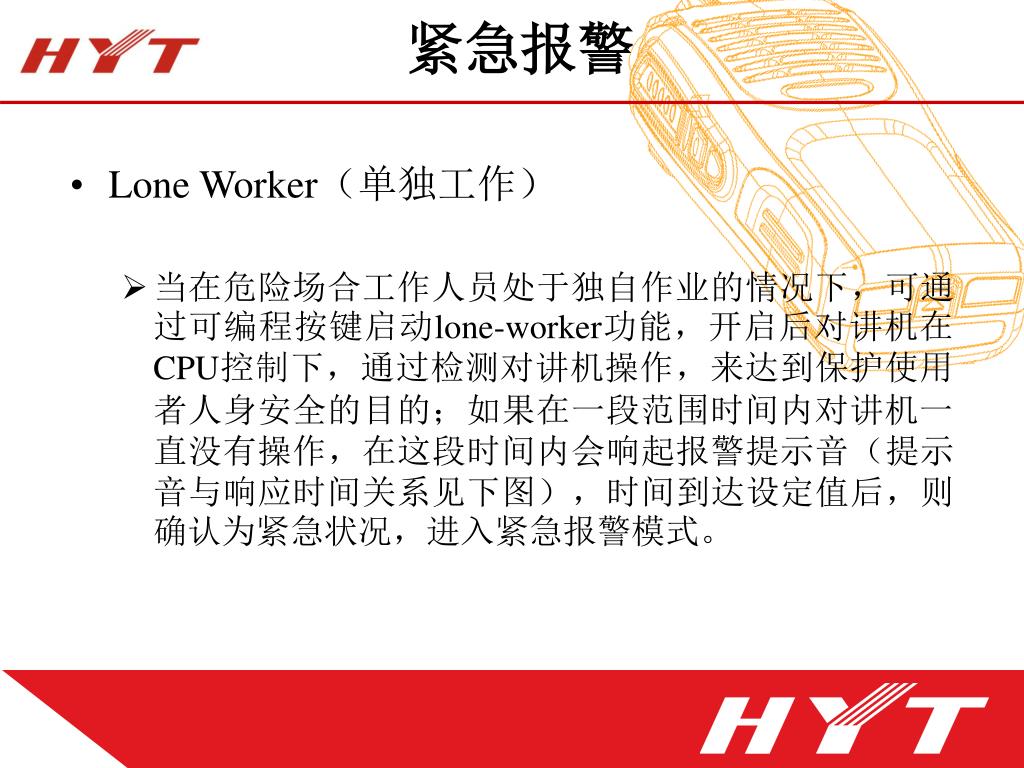

28. 紧急报警 • Lone Worker（单独工作） • 当在危险场合工作人员处于独自作业的情况下，可通过可编程按键启动lone-worker功能，开启后对讲机在CPU控制下，通过检测对讲机操作，来达到保护使用者人身安全的目的；如果在一段范围时间内对讲机一直没有操作，在这段时间内会响起报警提示音（提示音与响应时间关系见下图），时间到达设定值后，则确认为紧急状况，进入紧急报警模式。

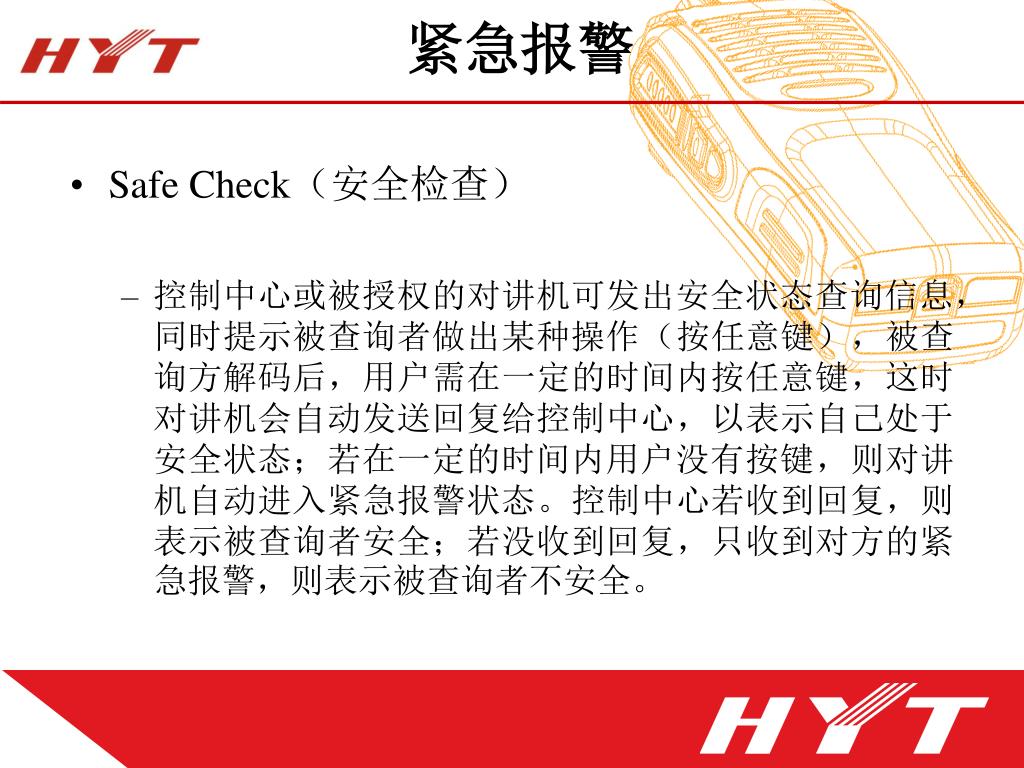

29. 紧急报警 • Safe Check（安全检查） • 控制中心或被授权的对讲机可发出安全状态查询信息，同时提示被查询者做出某种操作（按任意键），被查询方解码后，用户需在一定的时间内按任意键，这时对讲机会自动发送回复给控制中心，以表示自己处于安全状态；若在一定的时间内用户没有按键，则对讲机自动进入紧急报警状态。控制中心若收到回复，则表示被查询者安全；若没收到回复，只收到对方的紧急报警，则表示被查询者不安全。

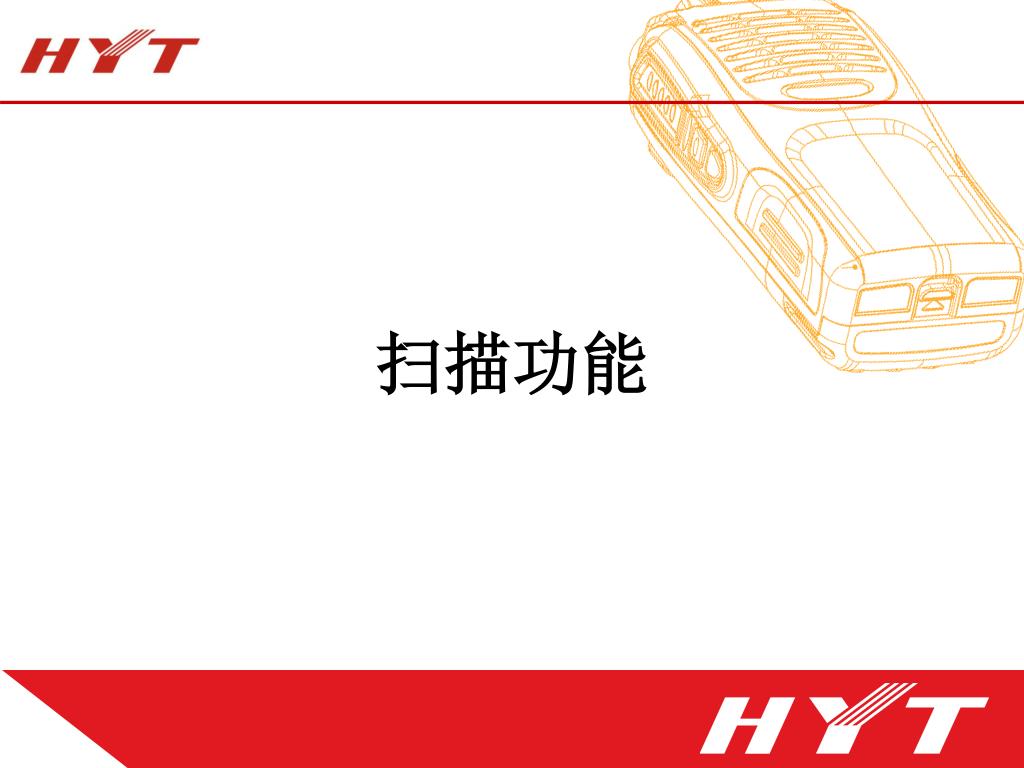

30. 扫描功能

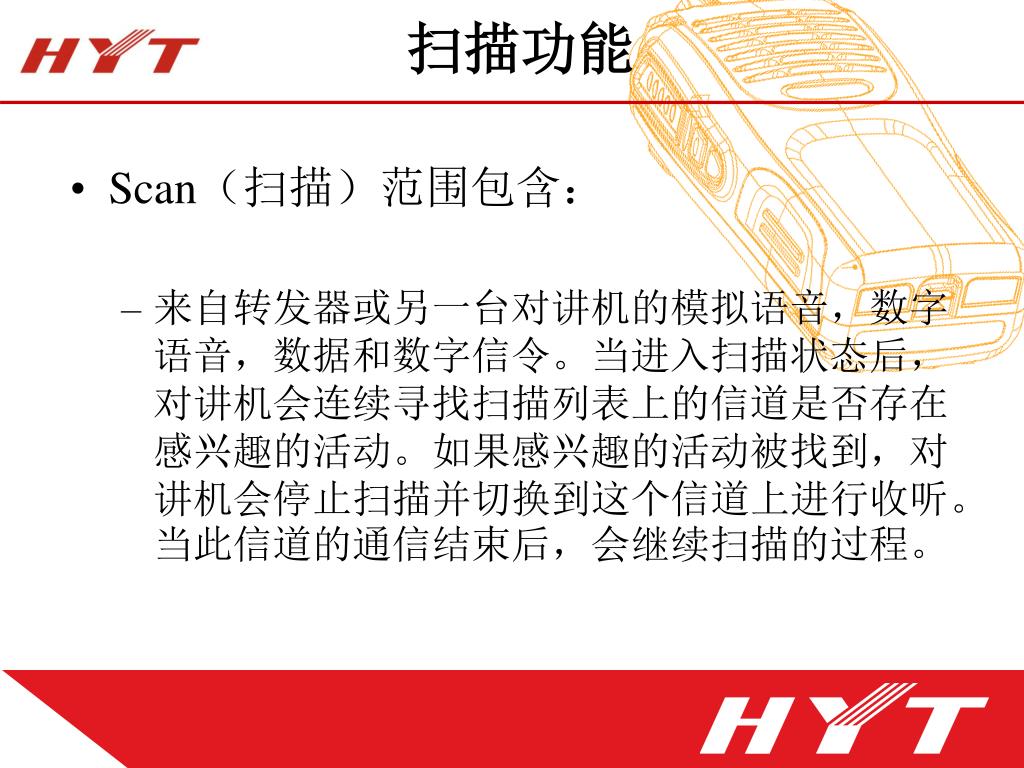

31. 扫描功能 • Scan（扫描）范围包含： • 来自转发器或另一台对讲机的模拟语音，数字语音，数据和数字信令。当进入扫描状态后，对讲机会连续寻找扫描列表上的信道是否存在感兴趣的活动。如果感兴趣的活动被找到，对讲机会停止扫描并切换到这个信道上进行收听。当此信道的通信结束后，会继续扫描的过程。

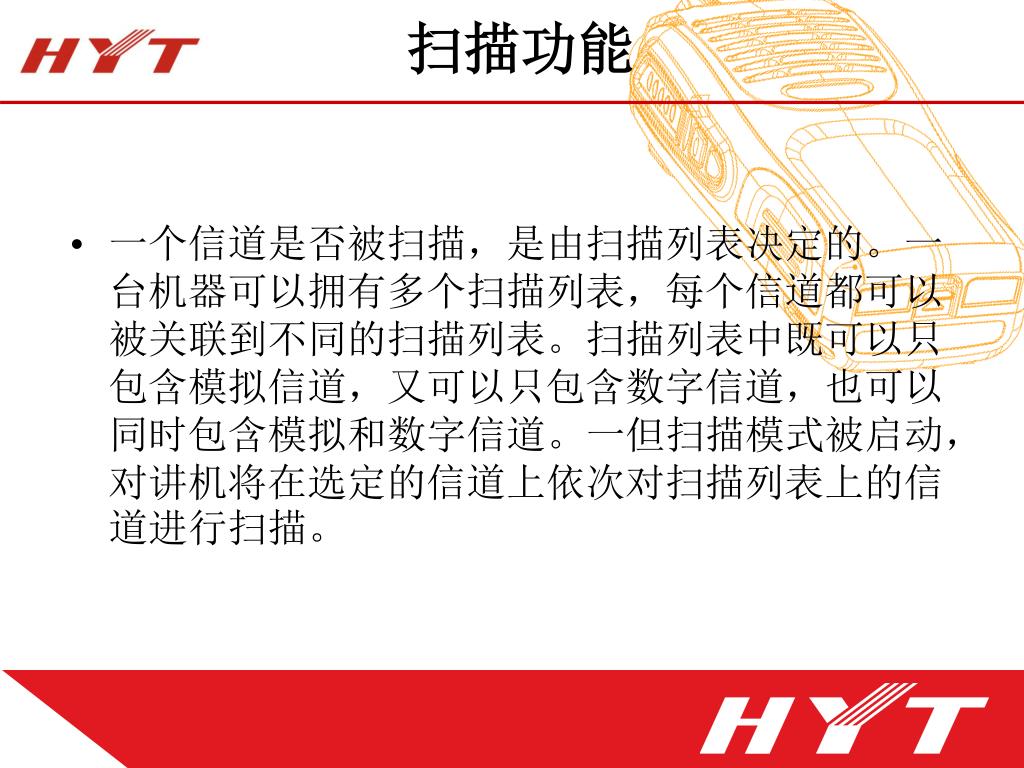

32. 扫描功能 • 一个信道是否被扫描，是由扫描列表决定的。一台机器可以拥有多个扫描列表，每个信道都可以被关联到不同的扫描列表。扫描列表中既可以只包含模拟信道，又可以只包含数字信道，也可以同时包含模拟和数字信道。一但扫描模式被启动，对讲机将在选定的信道上依次对扫描列表上的信道进行扫描。

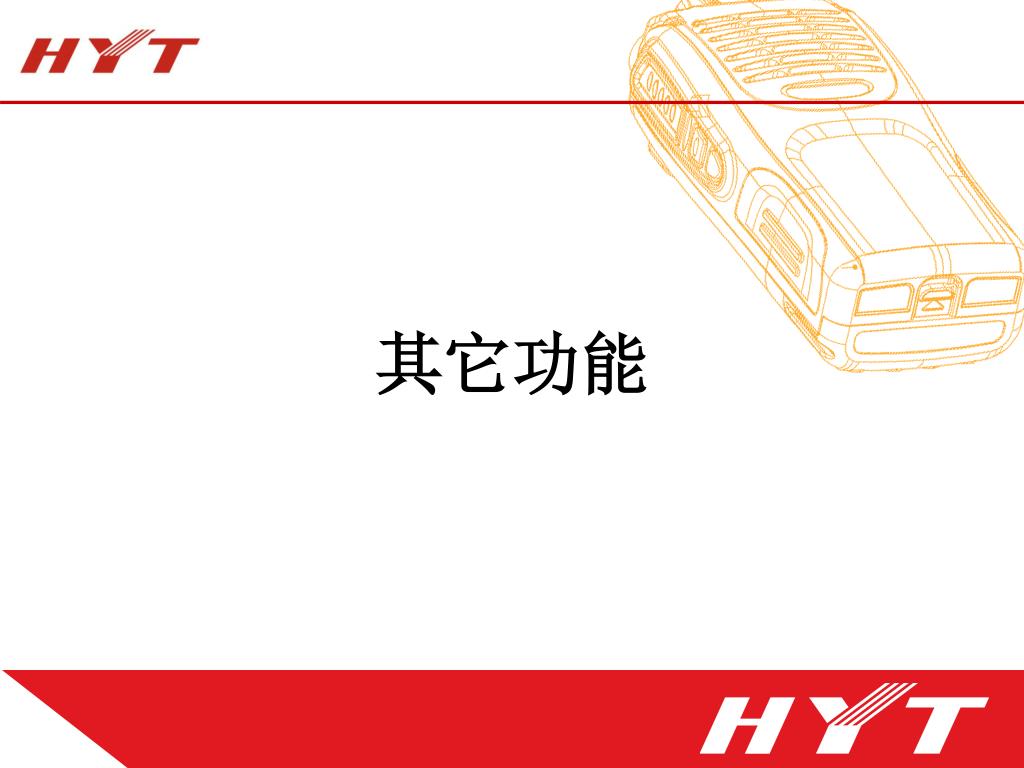

33. 其它功能

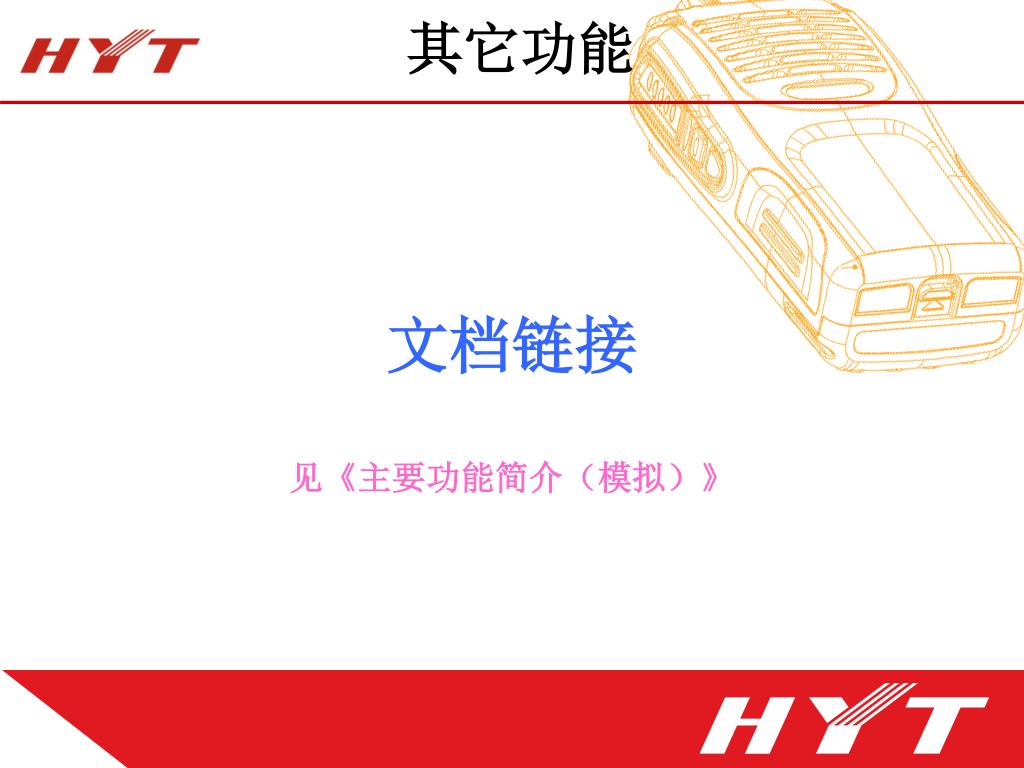

34. 其它功能 文档链接 见《主要功能简介（模拟）》

35. <END> Thanks!
