§3.7 其他干涉仪

3. 光的干涉与相干性. §3.7 其他干涉仪. 3.7 其他干涉仪. 3. 光的干涉与相干性. 主要内容. 1. 泰曼 - 格林干涉仪. 2. 傅里叶变换干涉仪. 3. 马赫 - 曾德干涉仪. 4. 塞纳克干涉仪. 3.7.1 泰曼 - 格林干涉仪. M 1. M 2. L. G. S. 干涉图样. P. 图 3.7-1 泰曼 - 格林干涉仪. 3.7 其他干涉仪. 3. 光的干涉与相干性. M 1 ：反射镜 M 2 ：待测表面. 应用： 检测光滑表面的平整度、透镜或球面镜表面的球面度、平行平板状透明介质的光学均匀性。.

karly-howe
Download Presentation

§3.7 其他干涉仪

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

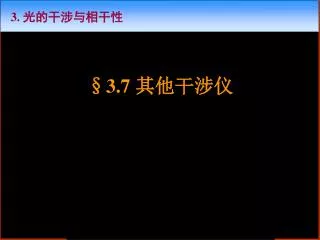

  1. 3. 光的干涉与相干性 §3.7 其他干涉仪

  2. 3.7 其他干涉仪 3. 光的干涉与相干性 主要内容 1. 泰曼-格林干涉仪 2. 傅里叶变换干涉仪 3. 马赫-曾德干涉仪 4. 塞纳克干涉仪

  3. 3.7.1 泰曼-格林干涉仪 M1 M2 L G S 干涉图样 P 图3.7-1 泰曼-格林干涉仪 3.7 其他干涉仪 3. 光的干涉与相干性 M1：反射镜 M2：待测表面 应用：检测光滑表面的平整度、透镜或球面镜表面的球面度、平行平板状透明介质的光学均匀性。

  4. 3.7.2 傅里叶变换干涉仪 M1 M2 L1 G S L2 D=2vt D PC A/D 图3.7-2 傅里叶变换干涉仪 3.7 其他干涉仪 3. 光的干涉与相干性 M1，M2：反射镜 D：光电探测器 A/D：模数转换卡 PC：计算机 应用：光谱分析

  5. 3. 光的干涉与相干性 3.7.2 傅里叶变换干涉仪 3.7 其他干涉仪 同频率、同振动方向且振幅相等的两单色光波在某点的叠加光强度： (3.7-1) 波长为l的单色光成分的相对强度（即光谱分布函数）： (3.7-2) 将上式对所有波长积分，得到总的叠加光强度： (3.7-3)

  6. 3. 光的干涉与相干性 3.7.2 傅里叶变换干涉仪 3.7 其他干涉仪 光谱分布函数I(l)也可以看成是波长倒数即空间频率f的函数： (3.7-4) (3.7-5) (3.7-6)

  7. 3.7.3 马赫-曾德干涉仪 M2 2 激光器 BE 1 BS1 BS2 P M1 图3.7-3 马赫-曾德干涉仪 3.7 其他干涉仪 3. 光的干涉与相干性 应用：干涉测量，全息照相

  8. 3.7.4 塞纳克干涉仪 M2 M1 O R W BS1 M3 光 源 探测器 图3.7-4 塞纳克干涉仪 3.7 其他干涉仪 3. 光的干涉与相干性 应用：激光陀螺

  9. 3. 光的干涉与相干性 3.7.4 塞纳克干涉仪 3.7 其他干涉仪 当干涉仪绕其中心在光路平面内以一定角速度W转动时，正反方向传播的两光束相位差： (3.7-7) A：干涉仪环路包围的面积。 测量出Df，可得到干涉仪转动的角速度W或在给定时间间隔t 内的转角q： (3.7-8) (3.7-9) 塞纳克干涉仪特点：整体无运动部件，并且仅可以感知转动而对匀速平动没有任何反应，故可以用做角度或角速度传感器，是现代导航用激光陀螺的基础。

  10. 3.7 其他干涉仪 3. 光的干涉与相干性 本节重点 1. 泰曼-格林干涉仪的基本结构原理及应用 2. 傅里叶变换干涉仪的基本结构原理及应用 3. 马赫-曾德干涉仪的基本结构原理及应用 4. 塞纳克干涉仪的基本结构原理及应用
