고천정 형광등 설치 효과분석 및 설치 사례

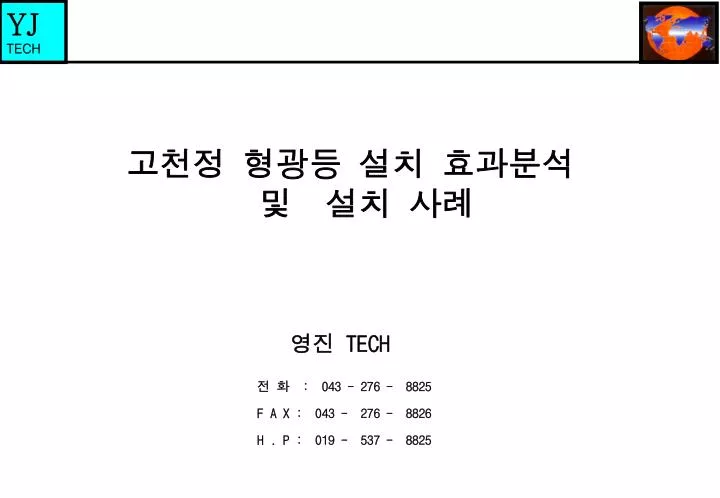

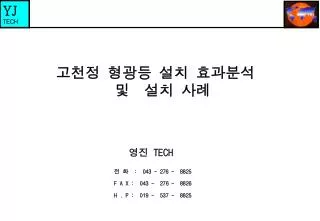

1. 고천정 형광등 설치 효과분석 및 설치 사례 영진 TECH 전 화 : 043 - 276 - 8825 F A X : 043 - 276 - 8826 H . P : 019 - 537 - 8825

2. 고 천정 형광등 과 메탈등 비교 10여년 이상 층고가 높은 공장에서 메탈등이 연색성 및 조도의 우수한 특성에 의해 조명에 관한한 독보적인 제품이었으나 에너지 소비가 많고, 유지 보수 비용이 많이 소요되었다.이에 단점을 보완한 제품을 소개코져함.

3. 대체품 선택 대체조건은 공사 부분에 의한 투자비의 증가를 억제하고 등기구 설치높이는 설계 조건과 동일한 상태에서 초기 메탈등 설계에 의한 설계조도 이상을 유지하는 조건에서 대체품 조견표를 작성함. ** 제품명 : 멕서머 라이트 반사갓 특성 독일 알라노드사 제품으로 아노다이징 한 제품 알루미늄 광택을 낸 상태에서 티타늄 코팅한 제품으로 먼지 부착이 적으며 초음파 세척이 가능한 제품임. 광학적 설계에 의해 빛을 직 하부에 도달 되도록 절곡하여 생산

4. 투자효과분석 예시 3. 설치 투자효과 분석 (1000등 설치시) 메탈등기구 • 효과 금액 산출 • 년간 250일, 일 15시간 가동 기준시 • 에너지 절감 금액 = (소요 전력 차이) * 1000등 * 250일 * 15시간 * 60원/KWH • = (291-122)/1000w * 1000등 * 250일 *15시간 * 60원 = 38,025,000원 • 유지 보수비용 절감 =(메탈등 교체비용–형광등 교체 비용)*사용율(0.5)*보수율(0.5) • = 1,000등* ((17,000*3 – 3,600*4)/3년 + (20,000*3 –20,000)/3년) *0.5 *0.5 • = (12,000,000 + 13,000,000) * 0.5 * 0.5 = 6,250,000원/년 • 2) 신설인 경우 • 자재비용 증가 : (95,000-75000) * 1000 set = 20,000,000원 추가 비용 발생 • 한전 지원금 : 8,420 * 1000 set = 8,420,000원 회수 • 설치 비용은 신규로 메탈등 과 같은 비용으로 계산치 않음 • 투자 회수 기간 = 투자비 / 절감 금액 • (20,000,000 – 8,420,000)/(38,025,000+6,250,000)= 0.26 년 • 교체의 경우 • 자재비 : 95,000원* 1000등 = 95,000,000 원 • 설치비 : 20,000원 *1000등 = 20,000,000 원 • 한전 지원금 : 8,420원 * 1000등 = 8,420,000원 • 투자 회수 기간 = 투자비 / 절감 금액 • (115,000,000 – 8,420,000) / (38,025,000 + 6,250,000) = 2.4 년 고 천정 형광등기구

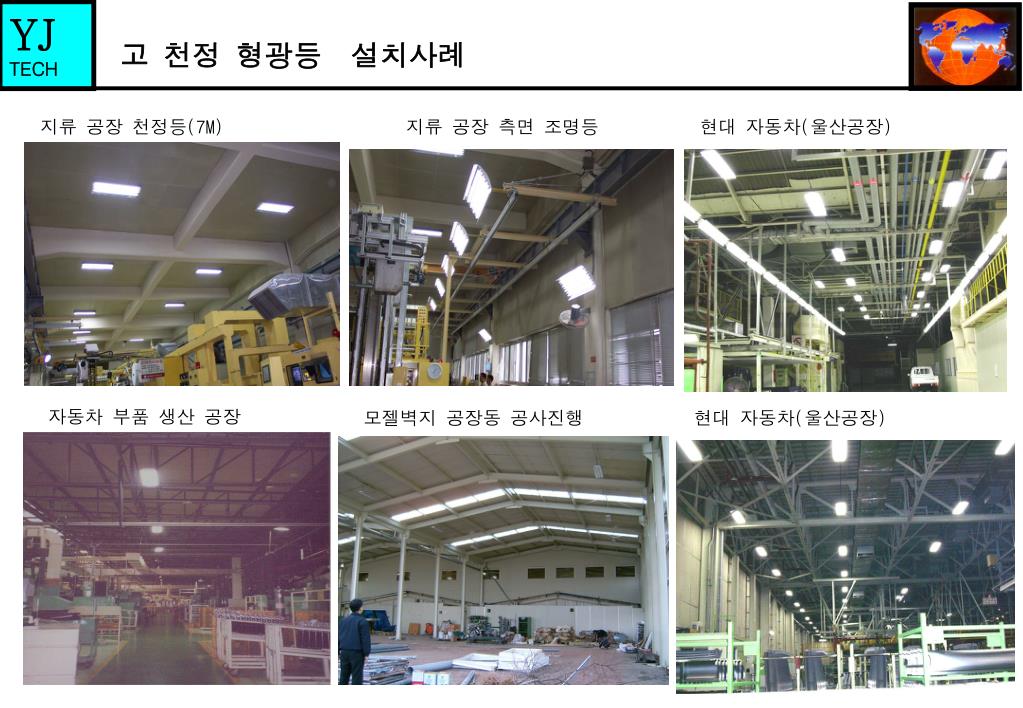

5. 고 천정 형광등 설치사례 지류 공장 천정등(7M) 지류 공장 측면 조명등 현대 자동차(울산공장) 자동차 부품 생산 공장 모젤벽지 공장동 공사진행 현대 자동차(울산공장)

6. 고 천정 형광등 설치사례 엘지 화학 설치 사례(층고 9m) 아이엔에스(10M) 동양기전(익산,54W 4등) 보일러실 천정등 Comp 실 천정등 모젤벽지 생산라인 설치 사례(층고 10m) 모젤벽지 창고 설치 사례(층고 10m) 하이샤시공장(7M) 현대자동차(울산공장)

7. 고 천정 형광등 설치사례 ■. 금강고려화학 천안공장 [교체前] [교체後]
