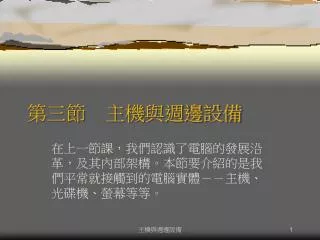

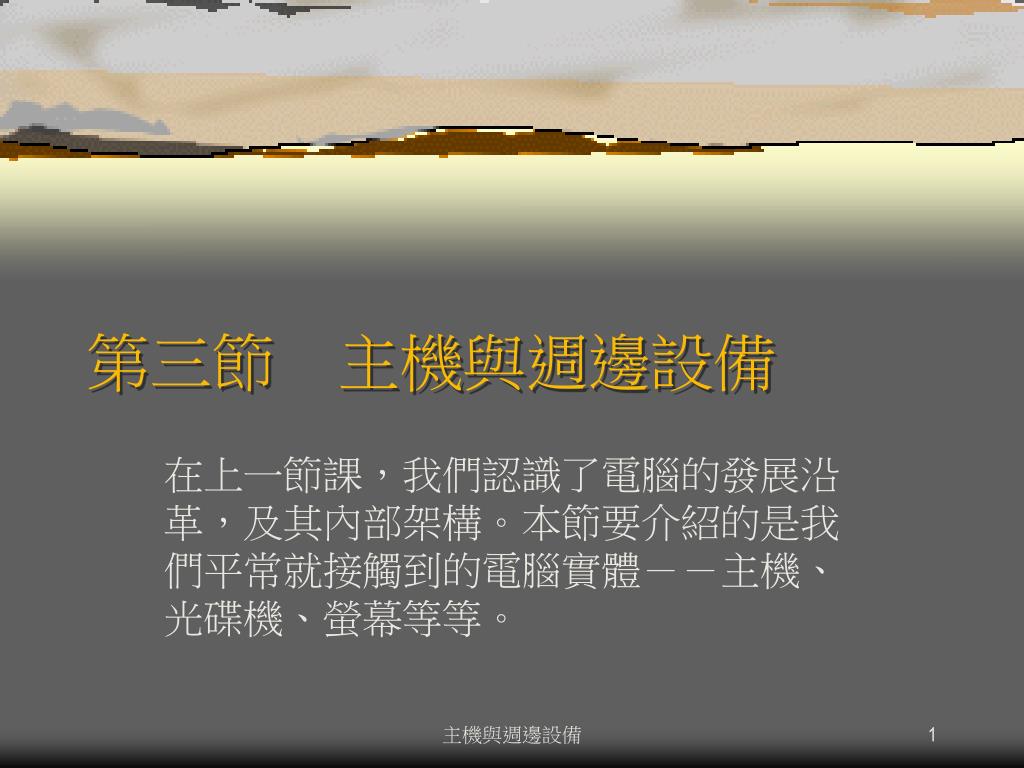

  1. 第三節　主機與週邊設備 在上一節課，我們認識了電腦的發展沿革，及其內部架構。本節要介紹的是我們平常就接觸到的電腦實體－－主機、光碟機、螢幕等等。 主機與週邊設備

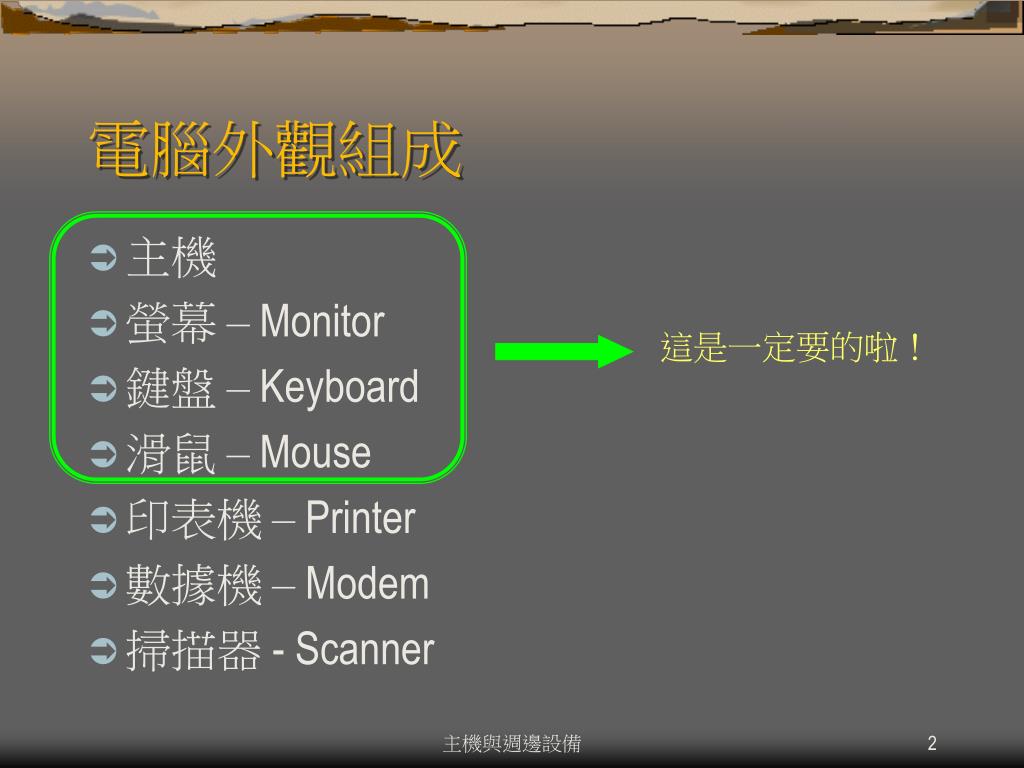

  2. 這是一定要的啦！ 電腦外觀組成 • 主機 • 螢幕 – Monitor • 鍵盤 – Keyboard • 滑鼠 – Mouse • 印表機 – Printer • 數據機 – Modem • 掃描器 - Scanner 主機與週邊設備

  3. 主機 • 有直立式與橫立式兩種 • 不含螢幕、鍵盤、滑鼠、印表機．． • 含硬碟、軟碟、光碟、CPU、記憶體．． 主機與週邊設備

  4. 主機的外觀 主機與週邊設備

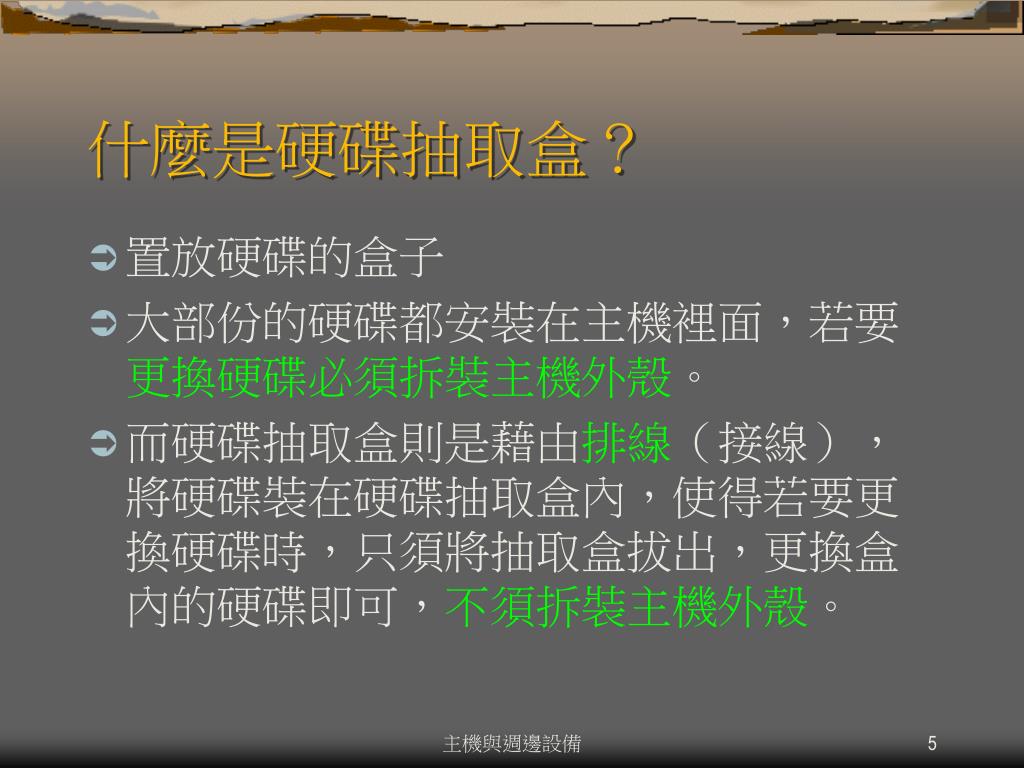

  5. 什麼是硬碟抽取盒？ • 置放硬碟的盒子 • 大部份的硬碟都安裝在主機裡面，若要更換硬碟必須拆裝主機外殼。 • 而硬碟抽取盒則是藉由排線（接線），將硬碟裝在硬碟抽取盒內，使得若要更換硬碟時，只須將抽取盒拔出，更換盒內的硬碟即可，不須拆裝主機外殼。 主機與週邊設備

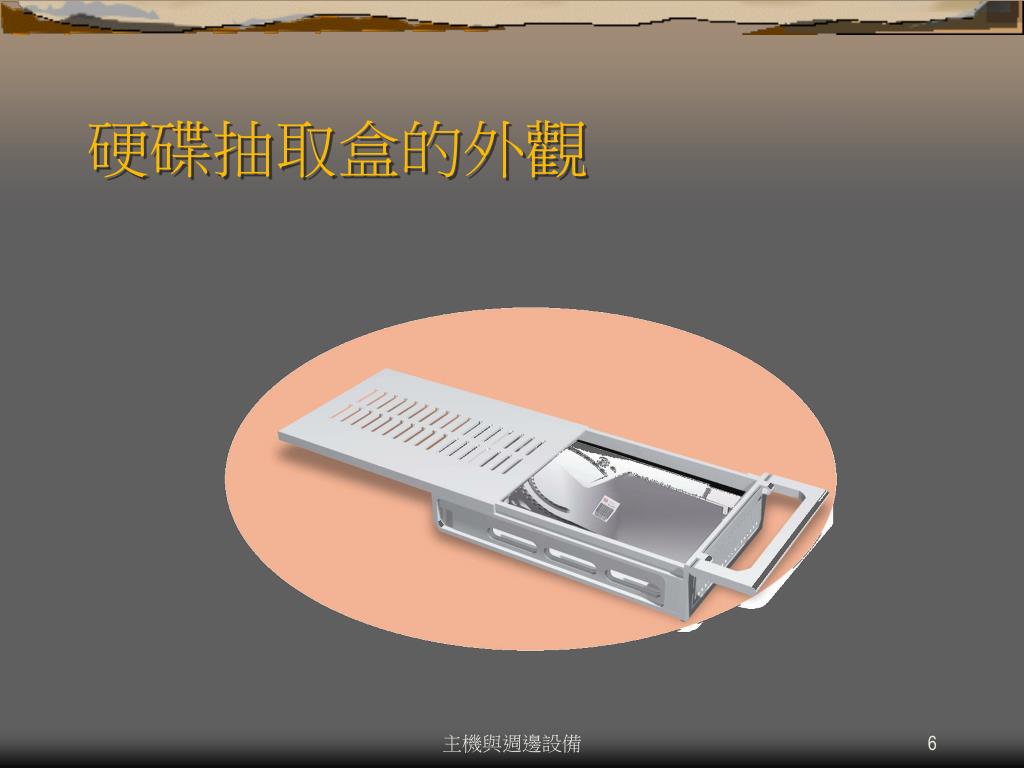

  6. 硬碟抽取盒的外觀 主機與週邊設備

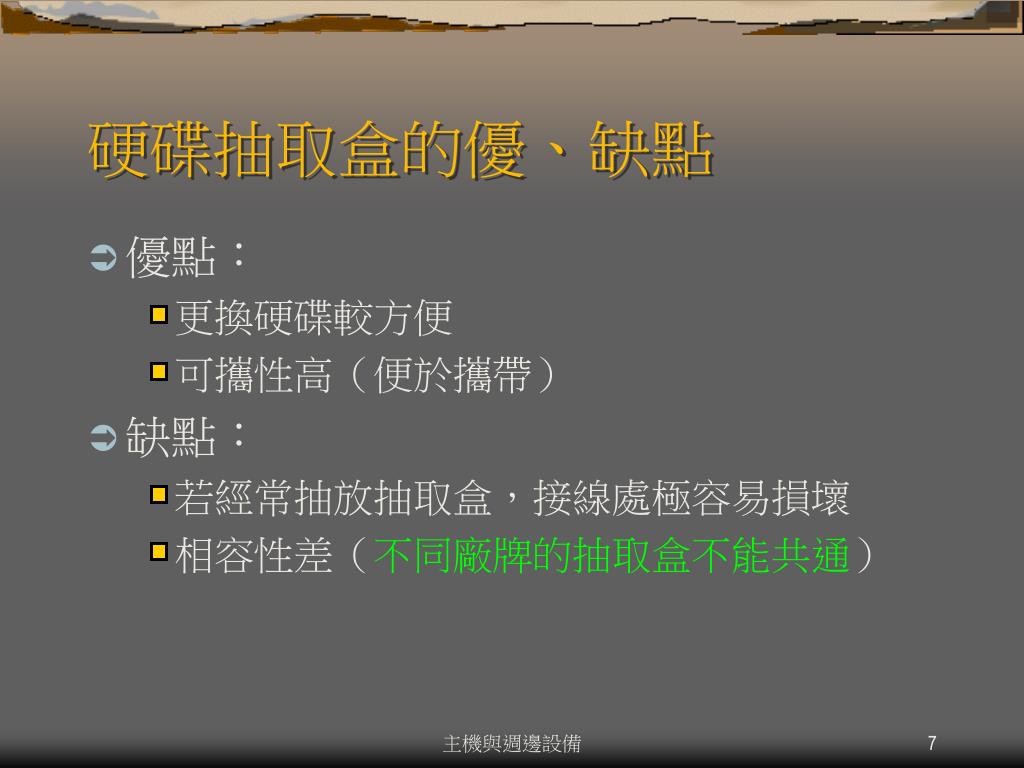

  7. 硬碟抽取盒的優、缺點 • 優點： • 更換硬碟較方便 • 可攜性高（便於攜帶） • 缺點： • 若經常抽放抽取盒，接線處極容易損壞 • 相容性差（不同廠牌的抽取盒不能共通） 主機與週邊設備

  8. 我需不需要硬碟抽取盒？ • 價格：約 500 元（300 元～800 元） • 建議：可以裝 • 優點：以後更換硬碟很方便 • 注意：不要沒事把抽取盒拔下來，更不要把抽取盒裝到別台電腦上。（除非你確定兩台電腦的抽取盒是同廠牌同型號） 主機與週邊設備

  9. 光碟機 CDROM • 用來讀取光碟（CD）的設備 • 只能讀，不能寫。 • 光碟片的容量很高，650MB～700MB。 • 價格：約 1200 元（1100 元～1400 元） 主機與週邊設備

  10. 什麼是光碟機的『幾倍速』？ • 光碟機的讀取速度：150KB/Sec • 所謂 50x 就是指 50 倍速，每秒讀取速度為 150KB × 50 = 7500KB。 • 幾倍速影響的是資料的搜尋及讀取時間，對於音樂或影片是沒有影響的。 主機與週邊設備

  11. 光碟片 CD • Compact Disc 資料壓縮的碟盤 • 廣泛用來存放音樂、影片、遊戲、軟體 • 容量大 • 不受磁性影響而資料損毀 • 不怕水 • 耐溫（約 80 ℃） • 資料保存年限：100 年以上 主機與週邊設備

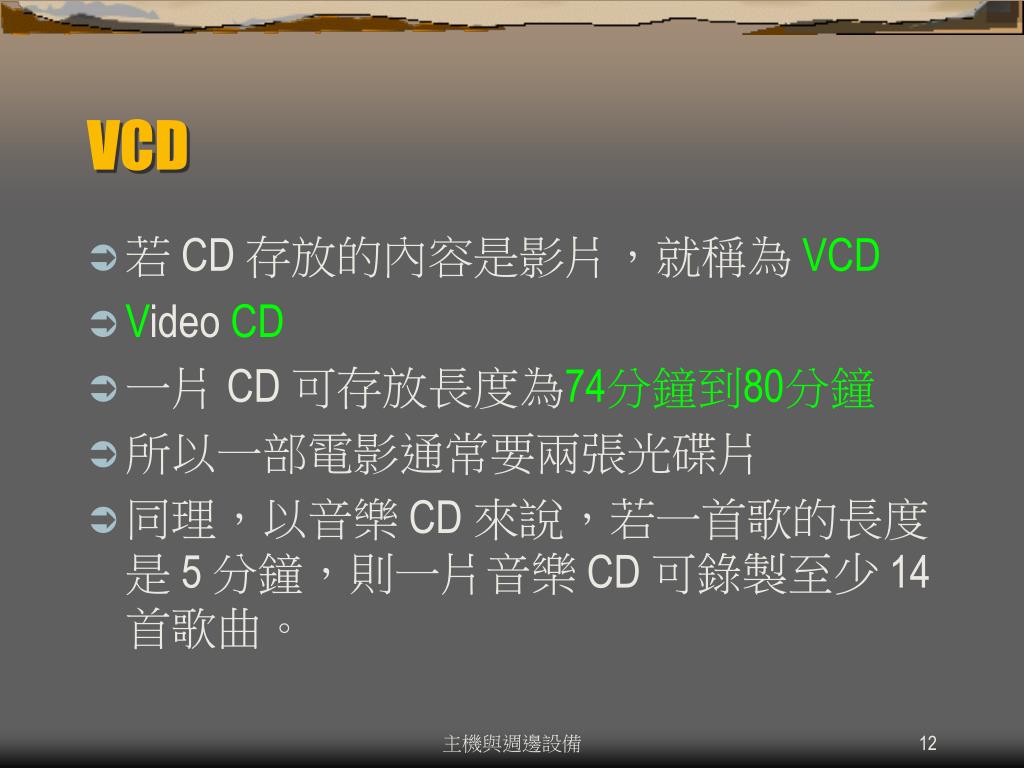

  12. VCD • 若 CD 存放的內容是影片，就稱為 VCD • Video CD • 一片 CD 可存放長度為74分鐘到80分鐘 • 所以一部電影通常要兩張光碟片 • 同理，以音樂 CD 來說，若一首歌的長度是 5 分鐘，則一片音樂 CD 可錄製至少 14首歌曲。 主機與週邊設備

  13. DVD • Digital Versatile Disc • 數位多功能光碟 • 外觀與 CD 類似 • 儲存容量為 4.7GB 到 17GB • 因為容量比一般的 CD 大，所以用來製作影片時，畫質及音質都比 VCD 來得佳。 主機與週邊設備

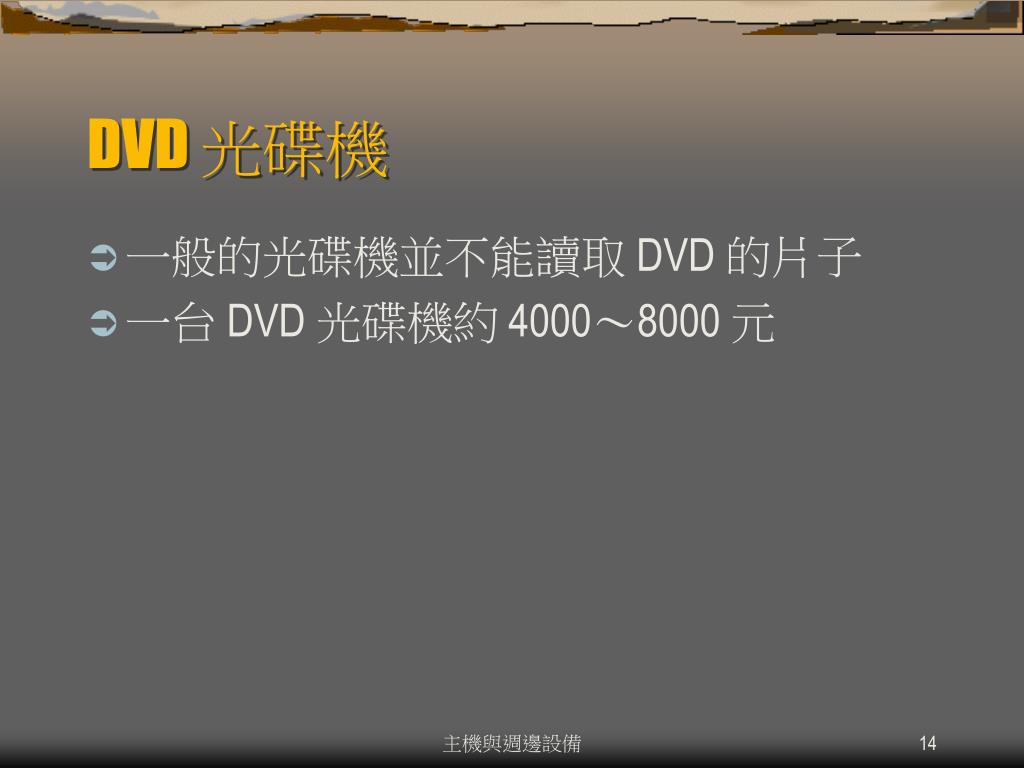

  14. DVD 光碟機 • 一般的光碟機並不能讀取 DVD 的片子 • 一台 DVD 光碟機約 4000～8000 元 主機與週邊設備

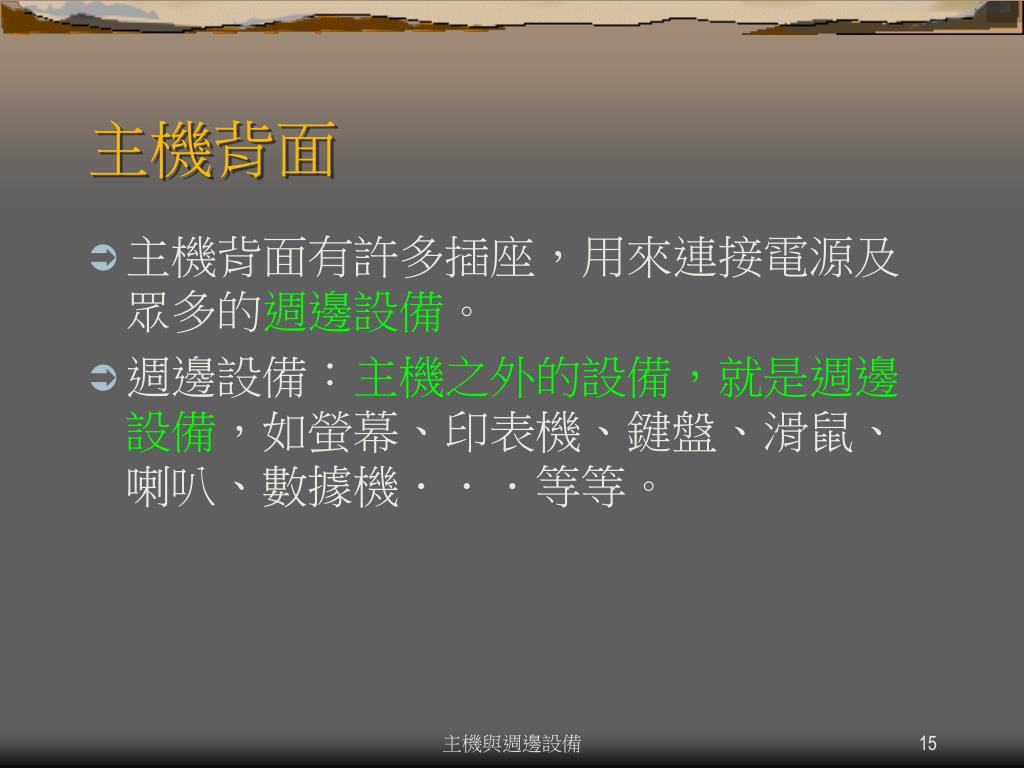

  15. 主機背面 • 主機背面有許多插座，用來連接電源及眾多的週邊設備。 • 週邊設備：主機之外的設備，就是週邊設備，如螢幕、印表機、鍵盤、滑鼠、喇叭、數據機．．．等等。 主機與週邊設備

  16. 主機背面的插座 • PS2：鍵盤、滑鼠 • RS232：數據機、滑鼠、數位相機 • Parallel Port：印表機 • VGA：螢幕 主機與週邊設備

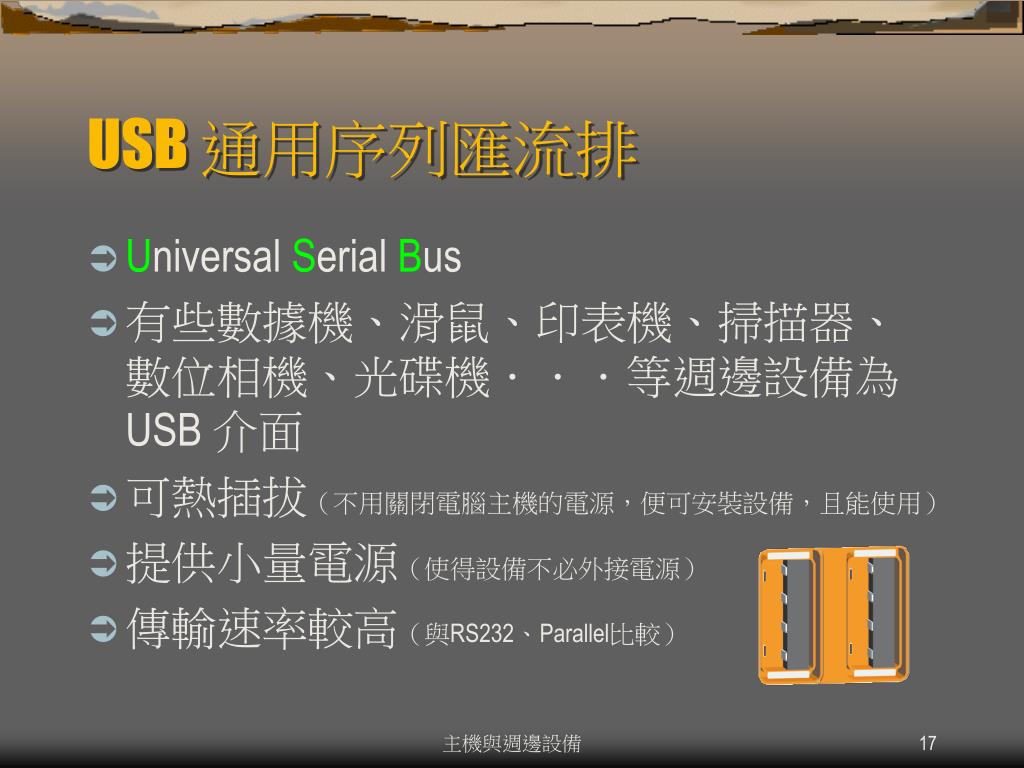

  17. USB 通用序列匯流排 • Universal Serial Bus • 有些數據機、滑鼠、印表機、掃描器、數位相機、光碟機．．．等週邊設備為USB 介面 • 可熱插拔（不用關閉電腦主機的電源，便可安裝設備，且能使用） • 提供小量電源（使得設備不必外接電源） • 傳輸速率較高（與RS232、Parallel比較） 主機與週邊設備

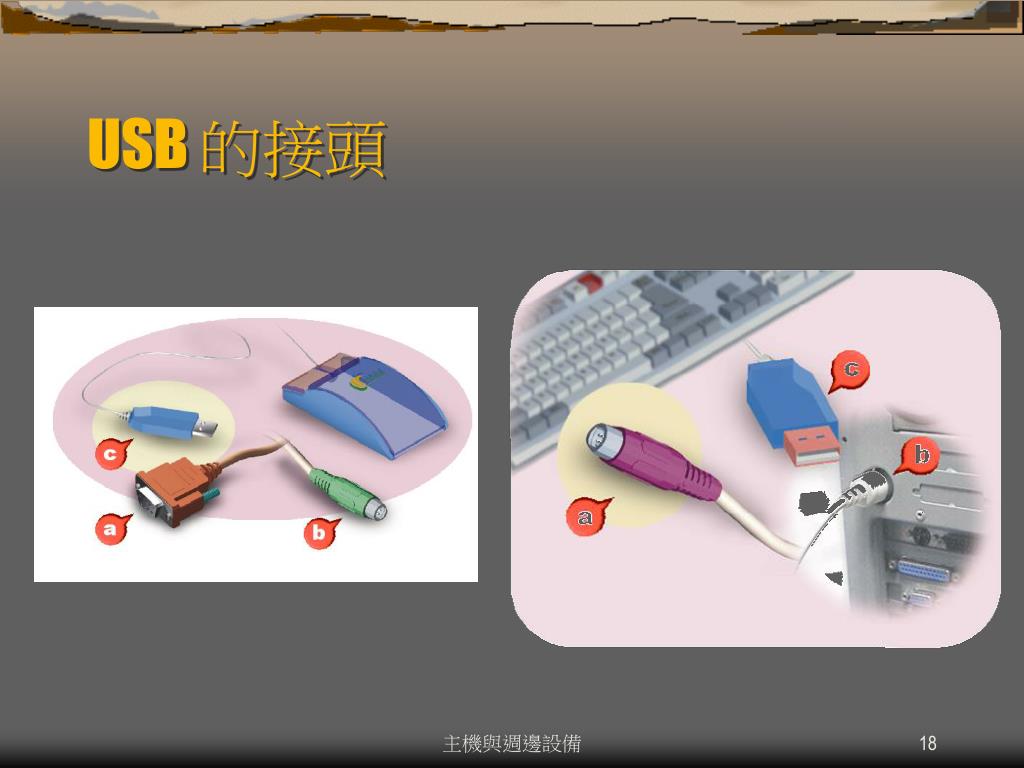

  18. USB 的接頭 主機與週邊設備

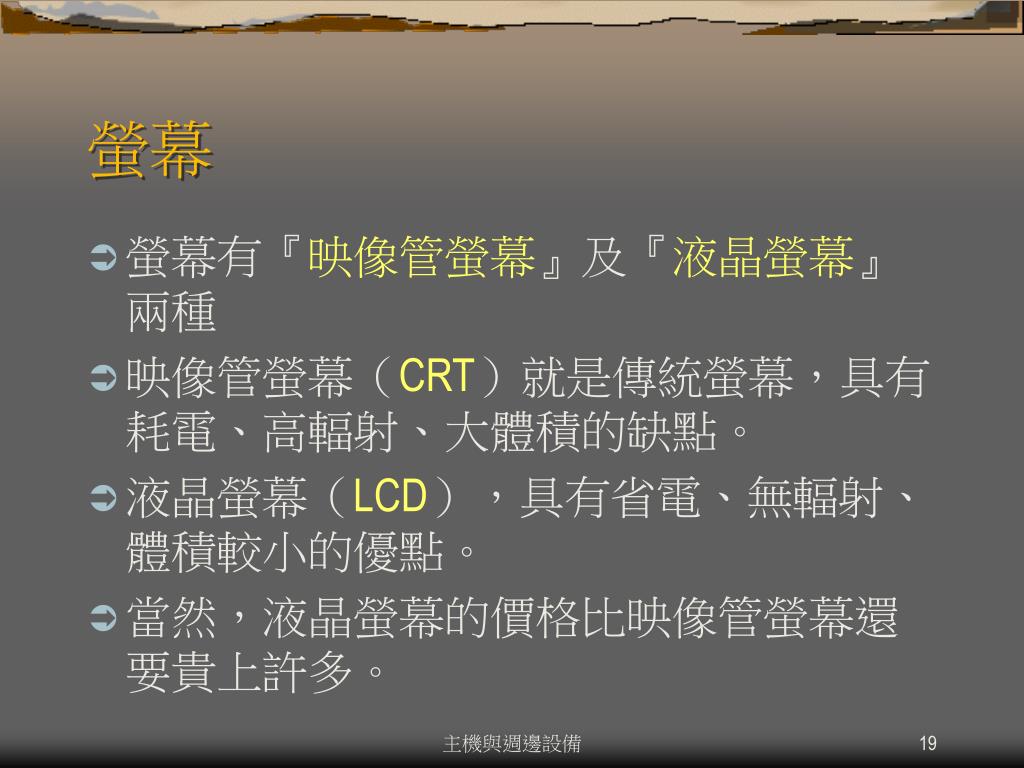

  19. 螢幕 • 螢幕有『映像管螢幕』及『液晶螢幕』兩種 • 映像管螢幕（CRT）就是傳統螢幕，具有耗電、高輻射、大體積的缺點。 • 液晶螢幕（LCD），具有省電、無輻射、體積較小的優點。 • 當然，液晶螢幕的價格比映像管螢幕還要貴上許多。 主機與週邊設備

  20. 17”螢幕價格 傳統螢幕：3700 到 4000 元之間 液晶螢幕：12000 到 15000 元之間 主機與週邊設備

  21. 螢幕使用注意事項 • 映像管螢幕比較耐用。 • 如果你的電腦是液晶螢幕，千萬別去觸壓顯示面板，很容易壞～～～ • 筆記型電腦（Notebook）的螢幕一律為液晶螢幕。 面板 主機與週邊設備

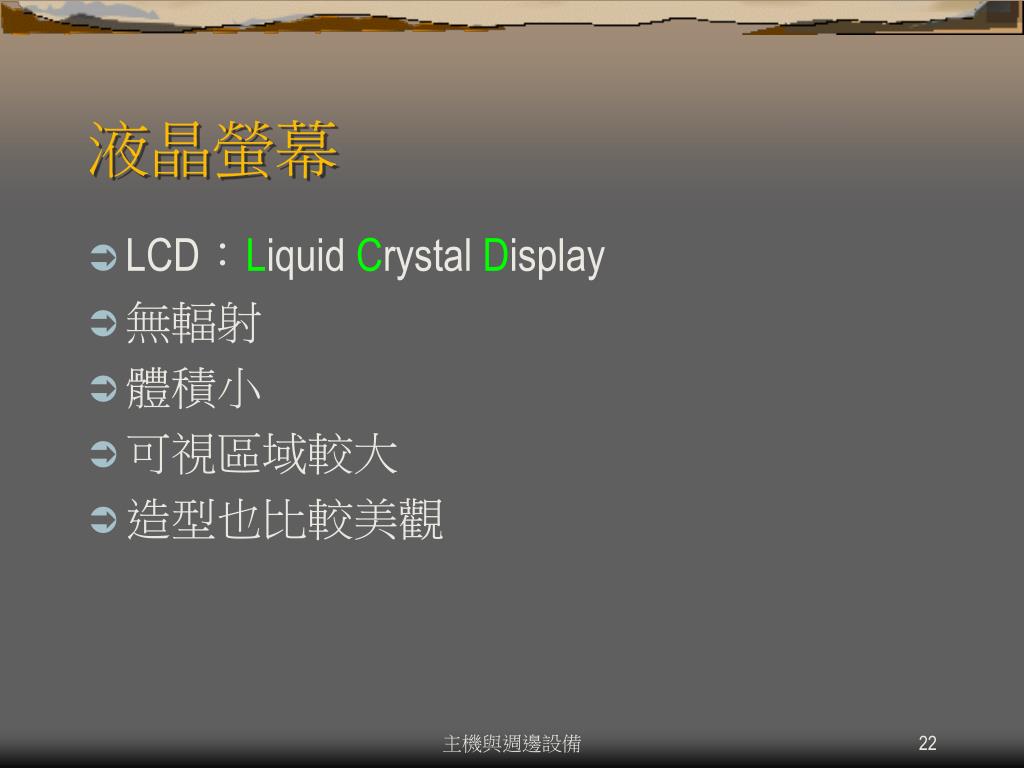

  22. 液晶螢幕 • LCD：Liquid Crystal Display • 無輻射 • 體積小 • 可視區域較大 • 造型也比較美觀 主機與週邊設備

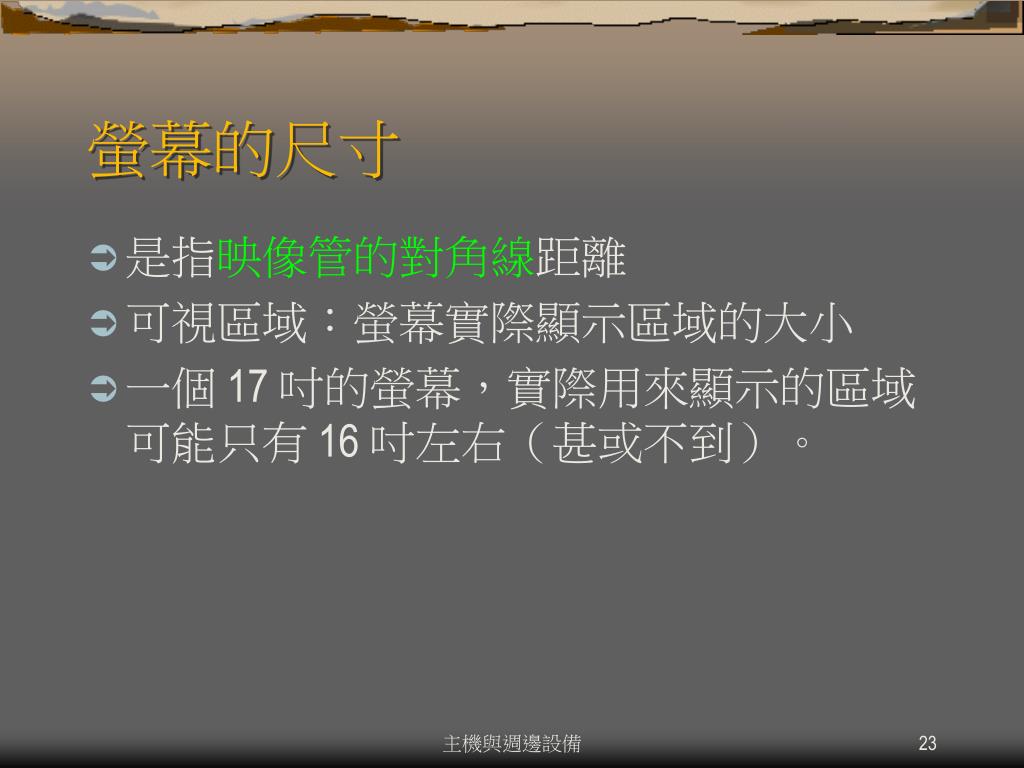

  23. 螢幕的尺寸 • 是指映像管的對角線距離 • 可視區域：螢幕實際顯示區域的大小 • 一個 17 吋的螢幕，實際用來顯示的區域可能只有 16 吋左右（甚或不到）。 主機與週邊設備

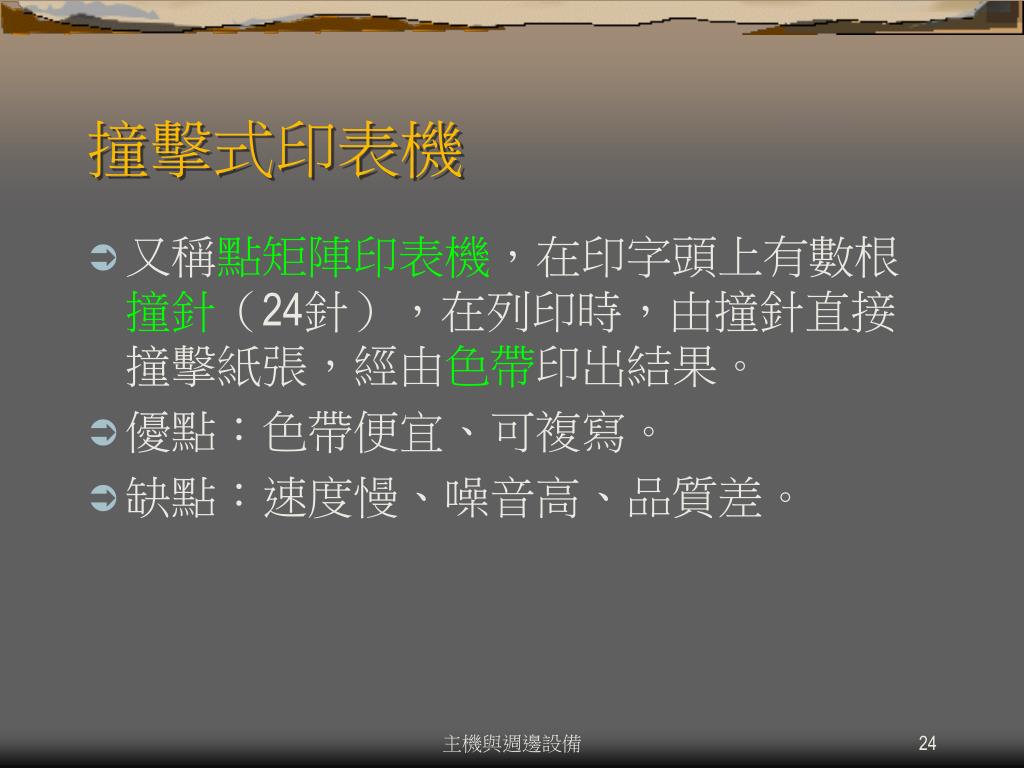

  24. 撞擊式印表機 • 又稱點矩陣印表機，在印字頭上有數根撞針（24針），在列印時，由撞針直接撞擊紙張，經由色帶印出結果。 • 優點：色帶便宜、可複寫。 • 缺點：速度慢、噪音高、品質差。 主機與週邊設備

  25. 噴墨印表機 • 在印字頭上有數個墨水噴頭，稱為噴嘴，在列印時，由噴嘴噴出墨水，而印出結果。 • 優點：噪音比撞擊式低、為彩色印表機的較佳選擇。 • 缺點：怕水 主機與週邊設備

  26. 雷射印表機 • 將每一行要列印出來的墨點記錄在光傳導體的滾筒上，將附著碳粉的筒面轉印到紙張上。 • 優點：速度快、噪音低、品質佳。 • 缺點：彩色的太貴。 主機與週邊設備
