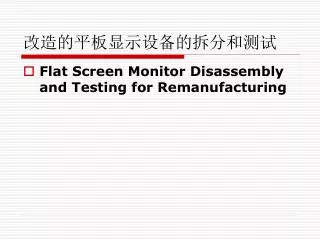

改造的平板显示设备的拆分和测试

1. 改造的平板显示设备的拆分和测试 • Flat Screen Monitor Disassembly and Testing for Remanufacturing

2. 1摘要 • 该remarketing使用平板台式电脑显示器是演变成一个有利可图的细分市场。的需求，使用或无功能显示器是越来越多，特别是在东欧国家和不能涵盖的生命周期结束（停产）产品，但。非功能性逐步淘汰的模式往往是出售给修理商店在东欧国家，这是往往与不当停产治疗非可重用组件。为了避免负面环境影响所造成的今天的实践中的需求，市场疲弱的环境法规，廉洁的再造活动必须开始在返回的产品的原产地。

3. 1绪论 • 自从CRT显示器被LCD显示器代替以后，全球的平板显示设备的需求量不断增加。对环境的污染和影响对生产者来说是一个挑战。图1显示了这几年技术的增长：

5. 在本文中，平板显示器，作为一个市场主导部分为快速传播的LCD的服务，作为一个代表产品，以访问选项为对环境无害的治疗使用和归还的产品。到2010年， 90 ％的所有台式电脑显示器可能会使用液晶显示器技术 • 在第一步的技术是简要介绍了以强调其经济意义和对环境的潜在影响。此外，再造的挑战，描述和拆卸分析，以显示的努力，需要进行无损分离到组件，使（部分）再用该产品。一种混合拆卸细胞是。签名分析确定为目的的电子元件测试与再造。最后，试验台的印刷电路板（ PCB的）是介绍和应用到液晶显示器组成

6. 2市场，技术和环境 • 今天，主要技术为平板显示器是薄膜晶体管（ TFT ）显示器，也称为有源矩阵（上午）液晶显示器。今天，几乎所有的AMLCD生产是位于亚洲，包括制造业的玻璃基板。大会的平板显示器主要集中在东亚。极少数公司已设一些低收入的能力，大会活动在德国，如韩国制造商韩松。这家德国公司，默克公司建立了其立场，作为全球领先供应商，液晶，有60 ％的市场份额。

7. 需求平板显示器今天是越来越强烈。用于监测，难以提供的，由于低的市场渗透率。仅在2005年，约有137 mio 。桌面CRT及LCD显示器，预计出售（图2 ） 。与97 mio 。出售amlcd显示器的市场份额将达到约71 ％

9. 3再生产的挑战 • 一个预言， 90 ％的渗透率监视器市场与平面萤幕技术，到2010年，产品的回报将足以发展再造活动规模大。面临的主要挑战，因为在大多数再造活动，是处理的不确定性，时间，质量，数量，地点和产品的回报影响的收集，化验，拆卸，组装，仓储及零部件同样的研究。

10. 3.1收集 • 今天， IT设备的回收，从租赁合同，经常收集它remarketing公司。由于低的市场渗透率的平面萤幕显示器，收集来自私人家庭仍是不寻常的。未来的收集用今天的市政收集中心，是不可能保证完好无损的带回的平板显示器。获取产品的回报，从私人家庭的新模式，采取回，如慈善回收[ 8 ] ，是必需的。由于上述尺寸和重量的显示器，相比，移动电话，收集使用邮政服务，而不是不可能，由于所涉费用高昂

11. 3.2拆分 • 拆分过程是把屏幕分成17个不同平板显示设备，如图3所示

12. 非破坏性拆卸超出保修和非功能性，例如：打破了液晶显示模块通常是在经济上不可行，与液晶显示模块被监察的首要价值。先进的修复过程，例如：拆卸磁带粘接（制表符）为驱动器制表符或更换偏振片，主要是应用在保修或为高度集成的液晶体显示模块，例如，笔记本电脑或工业控制面板。被强制性法律，拆卸液晶显示器从液晶显示模块通常是进行破坏性。所有相关的组成部分，即框架，房屋，液晶显示器，金属箔片，冷阴极管荧光灯（ ccfls ） ，轻引导和多氯联苯可以分开大约一分钟

13. 在手动工作场所，监测的位置对工件承运人。大型监控站，拆解手动抓大放小继续展开向回房屋，只要他们不干预无障碍加入元素。监视器是转移到自动拆卸工作场所（图4 ） 。一吸力夹持器是用来加快监测和立场，这对气动夹紧装置。外部螺丝，监察回到房屋及内部组件都将被删除。金属封面，印刷电路板和电缆连接器拆除，分别断开使用两个手指手爪。在案件的过程失败，监察转交该手册的工作场所。

15. 该物质流，在上述所描述的拆卸系统是身体所进行的手段，一个输送系统和所有驱动器，传感器和致动器操作，使用现代控制系统该物质流，在上述所描述的拆卸系统是身体所进行的手段，一个输送系统和所有驱动器，传感器和致动器操作，使用现代控制系统

16. 在第一步， 3 D模型，该系统为蓝本使用教统-的工作场所。传送带，传感器，驱动器和托盘图样，没有逻辑。在第二个步骤，该模型是延长的控制手段的职能，例如功能的光学传感器用于激活机械塞子，由于检测移动的托盘。在第三步，教统- PLC的应用产生的运作序列可用于可编程逻辑控制器（ PLC ）的。

17. 这些控制序列可以代表在一个用户友好的方式和转化为PLC的命令，使用第7步。的基础上，真正的PLC的虚拟PLC的可配置和测试，使用这些命令。使用虚拟PLC该系统可测试逻辑故障在很短的时间和，而不需要真正的物质运动。因此，虚拟开办说明在图5可以帮助减少实际的开办时间和帮助，避免开办的问题。这些控制序列可以代表在一个用户友好的方式和转化为PLC的命令，使用第7步。的基础上，真正的PLC的虚拟PLC的可配置和测试，使用这些命令。使用虚拟PLC该系统可测试逻辑故障在很短的时间和，而不需要真正的物质运动。因此，虚拟开办说明在图5可以帮助减少实际的开办时间和帮助，避免开办的问题。

18. 3.3测试

19. 测试是要确定，是否测试的目的是实现一个或一个以上同意，所需的或预期的条款，尤其是是否由于错误的利润率和公差得到满足。电气或电子设备，基本上是组装测试时-或者，测试，可用于组件后，拆卸。测试是要确定，是否测试的目的是实现一个或一个以上同意，所需的或预期的条款，尤其是是否由于错误的利润率和公差得到满足。电气或电子设备，基本上是组装测试时-或者，测试，可用于组件后，拆卸。 • 测试方法组装的液晶显示器被系统化，在六个类别，秩序，是来自预期的时间和成本的努力进行测试。测试程序的启动与进程，具有最低的努力和显示在图6 。如果发生错误，在实现测试程序，在其中的测试流程，接下来的测试过程中，不能发起和期权的破坏性和非破坏性拆卸的结果。

20. 视觉测试 • 视觉测试液晶显示器组成，检查的正面和背面房屋模块，操作控制，所有的电子连接器（图形，电力供应，健全的I / O ，尽可能USB连接） ，尽可能的重视，为电线连接到PC的，监测立场和液晶显示模块。看得见的错误是破损，刮伤或缺乏一个或多个元素。为更好地估计再造方案，质量班可以被界定为给模范见表1 。

22. 机器测试 • 在力学性能测试过程中，连接的电气元件控制器（的图形，电力和/或USB连接器） ，转换器和声卡的测试与尊重，以机械损害赔偿。在这个过程中力学性能测试电源和数据连接正在建立，为随后的测试。

23. 音频测试 • 扬声器和声卡的功能，目前正在确定在什么是标注声学测试。故障再生产是一个标准的声音信号通常来源于无论是扬声器或音效卡的缺陷，并要求组件的测试。电气和声学测试需要一个简单的PC机。

24. 显示测试 • 电子测试的液晶模块需要的设备，为这一代的标准化测试信号和分析电气测量。门损坏或数据驱动芯片，以及损坏的TFT可导致有缺陷像素或亚像素。该标准ISO 13406-2定义的质量标准像素容错。限额不断的光明或黑暗，以及有缺陷的子像素的定义。该标准ISO 13406-2为客户提供和制造商的明确界定，从而可比保修索赔的定义，在该像素故障班。作为一个例子，一个15 “ LCD面板，最高的有缺陷的4分2像素或有缺陷的光明或黑色像素被接受为第二类，即质量等级答：最多500个有缺陷的小组像素或50光明分别为150黑暗像素被认为是质量等级乙

25. 测试模式所产生的PC或一个“独立单位”给出了图7 ，可用于识别这些缺点，手动的方式可视化测试。此外， “独立单位” ，可用于电子测试逆变局和数字接口的一个拆解液晶模块。

27. 其他缺陷所挑起的使用，包括抓伤偏振片，有缺陷的行或列控制器，有缺陷的制表符或司机或年龄的彩色滤光片。表2总结了界定质量班液晶显示模块。其他缺陷所挑起的使用，包括抓伤偏振片，有缺陷的行或列控制器，有缺陷的制表符或司机或年龄的彩色滤光片。表2总结了界定质量班液晶显示模块。

29. 4LCD显示器组成部分的电子错误诊断 • 简单的测试，该产品的功能，通常被认为是合理的，只要没有安全有关的职能是受到损害。功能本身并不保证faultlessness的电子元件。转让的错误组件在失败的鉴定难以实现。拆卸构件化水平，使延长测试，因此，遏制失败。密集的诊断在不同环境条件下使用预定的程序，所需的元件时，不仅是可以重复使用，但要再造新产品。 • 不同的测试方法包括电子元件应用在生产过程中。表3显示的应用方法比较，对比。测试方法进行了分析和其适用性，为再造评价。

31. 签名分析被确定为一个合适的诊断方法，诊断工具来研究的关键性能参数的组件和部件。签名用的零件相比，这些新的零件，分别为“良好”-零部件相比， “坏”-部分。签名的标准电子元件，给出了在图8 。

33. 签名分析，适用于基本电子元件。图8展示了各自的签名，为每个基本组成使用一个简单的测试设置，包括示波器，频率合成器，可塑性电阻和电线。图9介绍了电路图。签名分析，适用于基本电子元件。图8展示了各自的签名，为每个基本组成使用一个简单的测试设置，包括示波器，频率合成器，可塑性电阻和电线。图9介绍了电路图。

35. 在验证签名的适用性分析液晶显示器的组件测试与简单的测试安装，专业特征分析设备，包括PC接口和软件从huntron [ 12 ]应用。图10说明了测试设置和模范的应用特征分析为A转换器局。

37. 图11描绘了偏差签名之间的功能和故障转换董事会作为测试和分析手段的应用PC软件从huntron 。
