Presentation Transcript

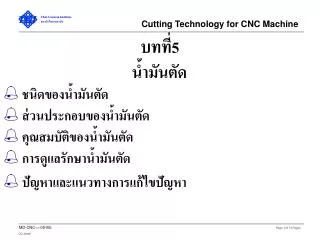

slide1

บทที่5

น้ำมันตัด

  • ชนิดของน้ำมันตัด
  • ส่วนประกอบของน้ำมันตัด
  • คุณสมบัติของน้ำมันตัด
  • การดูแลรักษาน้ำมันตัด
  • ปัญหาและแนวทางการแก้ไขปัญหา
slide2

หน้าที่ของน้ำมันตัด

  • หล่อลื่น

ลดแรงเสียดทาน ที่เกิดจากการเสียดสีของโลหะ

slide3

หน้าที่ของน้ำมันตัด

  • หล่อเย็น

ช่วยระบายความร้อนที่คมตัด และ ชิ้นงานที่เกิดขึ้นเนื่องจากการเสียดทาน ของการขึ้นรูป หรือ การตัดเฉือน

slide4

หน้าที่เสริมของน้ำมันตัดหน้าที่เสริมของน้ำมันตัด

  • ช่วยไล่เศษโลหะที่เกิดจากการตัดเฉือน
  • ป้องกันสนิมที่ชิ้นงานและเครื่องจักร
  • หล่อลื่นชิ้นส่วนของเครื่องจักร เช่น รางเลื่อน
slide5

คุณสมบัติของน้ำมันตัดที่ดีคุณสมบัติของน้ำมันตัดที่ดี

  • ลดความร้อนที่เกิดขณะตัดเฉือนได้ดีระหว่างชิ้นงานกับ Tool
  • ช่วยหล่อลื่นระหว่างชิ้นงานกับ Tool และช่วยลดการสึกหรอของ Tool
  • ช่วยไล่เศษโลหะ หรือ ขี้กลึง ให้ออกจากชิ้นงานได้อย่างรวดเร็ว
  • ช่วยหล่อลื่นรางเลื่อน เกลียวนำ และชิ้นส่วนอื่นๆ ของเครื่องจักร
  • ป้องกันการกัดกร่อนจากสนิมที่ชิ้นงาน และเครื่องจักร
  • ป้องกันการเกิดฟอง ไม่ฟุ้งกระจาย
  • ไม่เป็นอันตรายกับผู้ปฏิบัติงาน
  • ไม่เป็นอันตรายต่อสิ่งแวดล้อม
slide6

ชนิดของน้ำมันตัด

  • น้ำมันตัดชนิดน้ำมันล้วน

หล่อลื่น ลดแรงเสียดทาน

slide7

ชนิดของน้ำมันตัด

  • น้ำมันตัดชนิดผสมน้ำ

หล่อเย็น ลดอุณหภูมิ

slide8

ส่วนประกอบของน้ำมันตัดชนิดน้ำมันล้วนส่วนประกอบของน้ำมันตัดชนิดน้ำมันล้วน

  • น้ำมันพื้นฐาน ชนิดน้ำมันแร่
slide9

ส่วนประกอบของน้ำมันตัดชนิดน้ำมันล้วนส่วนประกอบของน้ำมันตัดชนิดน้ำมันล้วน

  • สารเพิ่มคุณภาพ
  • สารลดการเกิดละอองน้ำมัน
  • สารป้องกันการเกิดปฏิกิริยากับออกซิเจน
  • ไขมันประเภทต่างๆ ทำหน้าที่หล่อลื่น ลดแรงเสียดทาน
slide10

ข้อดีของน้ำมันตัดชนิดน้ำมันล้วนข้อดีของน้ำมันตัดชนิดน้ำมันล้วน

  • ให้การหล่อลื่นและรับภาระหนักได้ดี
  • ป้องกันการเกิดสนิมที่ชิ้นงานและเครื่องจักรได้ดี
  • ยืดอายุการใช้งานของมีดกลึง (ที่ความเร็วรอบต่ำ)
  • ไม่มีปัญหาการเน่าเสีย
  • ต้องการการดูแลเพียงเล็กน้อย
slide11

ข้อเสียของน้ำมันตัดชนิดน้ำมันล้วนข้อเสียของน้ำมันตัดชนิดน้ำมันล้วน

  • ระบายความร้อนได้ไม่ดี
  • มีความสิ้นเปลืองสูง ค่าใช้จ่ายสูง
  • อายุการใช้งานของมีดกลึงสั้น (ที่ความเร็วรอบสูง)
  • ก่อให้เกิดปัญหาการฟุ้งกระจายของละอองน้ำมัน
  • ทำให้เกิดรอยด่าง กับ ทองเหลือง และทองแดง
  • ก่อให้เกิดปัญหาต่อผิวหนัง
  • ทำให้สถานที่ทำงานสกปรก
slide12

ส่วนประกอบของน้ำมันตัดชนิดผสมน้ำส่วนประกอบของน้ำมันตัดชนิดผสมน้ำ

  • น้ำมันพื้นฐาน ทำหน้าที่หล่อลื่น
  • สารตัวกลาง ช่วยให้น้ำมันผสมกับน้ำ
  • น้ำ
  • สีย้อม
slide13

ส่วนประกอบของน้ำมันตัดชนิดผสมน้ำส่วนประกอบของน้ำมันตัดชนิดผสมน้ำ

  • สารเพิ่มคุณภาพ
  • สารรับแรงกดสูง
  • สารป้องกันการกัดกร่อน
  • สารป้องกันการเกิดคราบบนวัสดุประเภท ทองแดง ทองเหลือง
  • สารจำพวกด่าง
  • สารป้องกันการเน่าเสีย
  • สารป้องกันการเกิดฟอง
slide14

ประเภทของน้ำมันตัดชนิดผสมน้ำประเภทของน้ำมันตัดชนิดผสมน้ำ

  • แบบน้ำนม
  • มีน้ำมันพื้นฐาน 50 - 90%
  • ลักษณะสีน้ำนมขุ่น
  • แบบกึ่งสังเคราะห์
  • มีน้ำมันพื้นฐาน 1 - 50%
  • ลักษณะเป็นสีน้ำนมสีค่อนข้างใส
  • แบบสังเคราะห์
  • เป็นสารสังเคราะห์ ไม่มีน้ำมันพื้นฐาน
  • ลักษณะใส
slide15

ข้อดีของน้ำมันตัดชนิดผสมน้ำข้อดีของน้ำมันตัดชนิดผสมน้ำ

  • ระบายความร้อนออกจากชิ้นงานได้ตามต้องการ
  • มีดกลึงมีอายุการใช้งานนานขึ้น
  • ทำให้สามารถเพิ่มความเร็วในการกลึง ตัด เจาะได้
  • ผิวของชิ้นงานจะเรียบกว่า
  • มีความสิ้นเปลืองน้อยกว่า
slide16

ข้อเสียของน้ำมันตัดชนิดผสมน้ำข้อเสียของน้ำมันตัดชนิดผสมน้ำ

  • ไม่สามารถใช้กับประเภทของงานที่หนักได้เนื่องจากการหล่อลื่นไม่ดี
  • ป้องกันการเกิดสนิมกับชิ้นงานได้เพียงระยะสั้นๆ
  • ทำปฏิกิริยากับสีและซีลยางบางชนิด(แบบสังเคราะห์)
  • อายุการใช้งานสั้นเนื่องจากเน่าเสียเร็ว(แบบธรรมดา)
  • ต้องมีการดูแลรักษามาก
  • ก่อให้เกิดปัญหาต่อผิวหนัง
  • กำจัดยาก
slide17

ปัจจัยในการเลือกใช้น้ำมันตัดปัจจัยในการเลือกใช้น้ำมันตัด

  • ชนิดของเครื่องจักร
  • วัตถุดิบ
  • ชนิดของมีดตัด
  • ชนิดของงาน
  • คุณภาพของงานที่ต้องการ
  • ความเร็วรอบในการตัด ความลึก
  • อายุการใช้งาน
  • ต้นทุน
slide18

การดูแลรักษาน้ำมันตัดชนิดน้ำมันล้วนการดูแลรักษาน้ำมันตัดชนิดน้ำมันล้วน

  • ตรวจสอบคุณภาพของน้ำมัน
  • ค่าความหนืด ฑ20%
  • ปริมาณน้ำที่ปนเปื้อน <0.2%
  • สิ่งสกปรกที่ปนเปื้อน <0.5%
  • จุดวาบไฟ <20ฐC
  • ปริมาณของสารเพิ่มคุณภาพ
  • ความเป็นกรดรวม
  • ทำความสะอาดถังพัก และระบบกรอง
slide19

ปัญหาที่พบบ่อยในการใช้น้ำมันตัดชนิดผสมน้ำปัญหาที่พบบ่อยในการใช้น้ำมันตัดชนิดผสมน้ำ

  • การเกิดฟอง
  • การเกิดแบคทีเรีย เชื้อรา
  • การแพ้
  • ปัญหาการแยกของสารตัวกลาง
  • กลิ่น “เช้าวันจันทร์”
  • ระบบการกรองอุดตัน
  • การเกิดละออง
  • แท่นรางเลื่อนสึกหรอ
  • สีของเครื่องจักรลอก และเกิดสนิม
slide20

ความกระด้างของน้ำ (Water Hardness)

  • หน่วยในล้าน (ppm)as CaCO3
  • น้ำอ่อนมาก (Soft)
  • 0-50
  • น้ำอ่อนปานกลาง (Moderate soft)
  • 50-100
  • น้ำกระด้างน้อย(Slightly hard)
  • 100-150
  • น้ำกระด้างปานกลาง (Moderate hard)
  • 150-200
  • น้ำกระด้างมาก (Hard)
  • 200-300
  • น้ำกระด้างถาวร (Very hard)
  • Over 300

ปัจจัยที่ช่วยยืดอายุการใช้งานของน้ำมันตัดชนิดผสมน้ำ

  • การตรวจสอบคุณภาพของน้ำ
  • ความเป็นกรด - ด่าง (pH) 6.5 - 8.5
  • ค่าคลอไรด์ในน้ำ <100 ppm
slide21

น้ำมันหล่อเย็น

น้ำ

ปัจจัยที่ช่วยยืดอายุการใช้งานของน้ำมันตัดชนิดผสมน้ำ

  • ผสมน้ำมันหล่อเย็นให้ถูกวิธี
  • เทน้ำมันลงในน้ำ
  • ผสมนอกเครื่องเสมอ และกวนอย่างถูกวิธี
slide22

การขจัดสิ่งปนเปื้อนจากระบบหล่อเย็นการขจัดสิ่งปนเปื้อนจากระบบหล่อเย็น

ปั๊มดูด

Belt Skimmer

Disk Skimmer

Oil Separator

  • กำจัดเศษ
  • กำจัดน้ำมันปนเปื้อนที่ลอยอยู่บนผิวหน้า
slide23

การตรวจสอบความเข้มข้นของน้ำมันตัดชนิดผสมน้ำการตรวจสอบความเข้มข้นของน้ำมันตัดชนิดผสมน้ำ

มีการตรวจสอบ Emulsion โดยใช้ Refacto meter

slide24

น้ำมันตัดชนิดผสมน้ำมีความเข้มข้นสูงน้ำมันตัดชนิดผสมน้ำมีความเข้มข้นสูง

  • เกิดการแพ้
  • สีเครื่องจักรลอก
  • ซีลยางนิ่ม และเกิดการรั่วซึม
  • ระบบการกรองมีปัญหา
  • เกิดละออง หรือ ปัญหาฟอง
  • สิ้นเปลือง
slide25

น้ำมันตัดชนิดผสมน้ำมีความเข้มข้นต่ำน้ำมันตัดชนิดผสมน้ำมีความเข้มข้นต่ำ

  • ชิ้นงานเกิดสนิม
  • เครื่องจักรเกิดสนิม
  • ผิวงานไม่ได้คุณภาพ
  • อายุการใช้งานของ Tool สั้น
  • เกิดแบคทีเรีย เชื้อรา
  • เกิดการแยกชั้นของ Emulsion เนื่องจากค่า pH ต่ำ
slide26

10

8.5

การตรวจสอบความเป็นกรด - ด่าง (pH)

ใช้กระดาษ pH หรือ pH meter

slide27

ค่า pH สูงกว่า 10

  • เกิดการแพ้ ระคายเคือง
  • สารเคมีบางตัวละลาย
  • เกิดการแยกชั้นของ Emulsion
  • สาเหตุ
  • น้ำมันหล่อเย็นมีความเข้มข้นสูง
  • การปนเปื้อนจากสารเคมีที่มีสภาพเป็นด่างมาก
slide28

ค่า pH ต่ำกว่า 8.5

  • น้ำมันหล่อเย็นมีความเข้มข้นต่ำ
  • เกิดแบคทีเรีย เชื้อรา กลิ่นเหม็น
  • ชิ้นงานเกิดสนิม
  • เกิดการแยกชั้นของ Emulsion
  • สาเหตุ
  • มีแบคทีเรียในระบบ
  • น้ำที่ใช้มีความเป็นกรดมาก (pH ต่ำ)
slide30

หากมีแบคทีเรีย และเชื้อราในระบบ

  • แบคทีเรีย
  • กลิ่นเหม็น
  • ระคายเคือง
  • ค่า pH ลดลงก่อให้เกิดปัญหาสนิม
  • การแยกชั้นของน้ำมันหล่อเย็น
  • เกิดเมือก
  • เชื้อรา
  • การรวมตัวกันเป็นก้อน
  • ปัญหาอุดตันของไส้กรอง
slide31

การเก็บรักษาน้ำมันตัดชนิดผสมน้ำการเก็บรักษาน้ำมันตัดชนิดผสมน้ำ
