  1. A MEMÓRIA

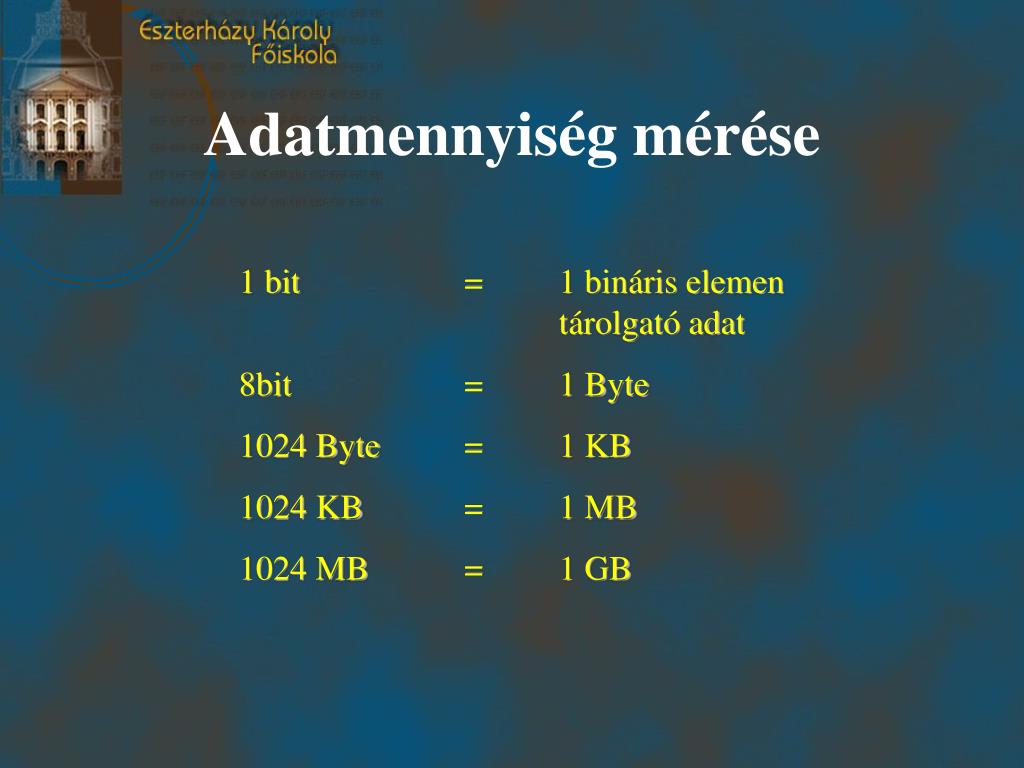

  2. Adatmennyiség mérése 1 bit = 1 bináris elemen tárolgató adat 8bit = 1 Byte 1024 Byte = 1 KB 1024 KB = 1 MB 1024 MB = 1 GB

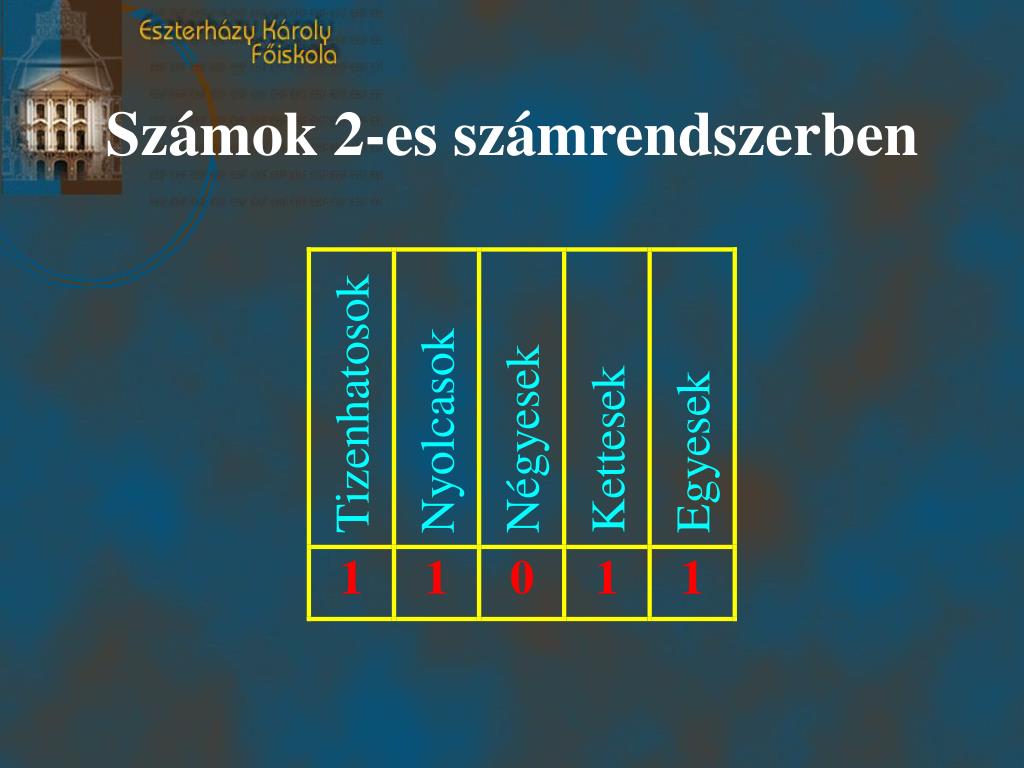

  3. Számok 2-es számrendszerben

  4. Számok 10-es számrendszerben x10 0..9 Számrendszer alapja:10

  5. Félvezető memóriák Fixérték tárolók Írható-olvasható tárolók Át nem programozható memóriák Átprogramozható memóriák ROM PROM EPROM EEROM SRAM DRAM Statikus RAM-ok tartalmu- kat feszült- ség alatt fris- sítés nélkül megőrzik A felhasz- náló ál- tal egy- szer prog- ramozhat- tó eszkö- zök Elektro- mos úton törölhető és átprog- ramozható fixérték- tárak Dinamikus RAM-ok tartalmukat csak néhány ms ideig őrzik meg, frissítésre szorulnak Röntgen vagy ult- raibolya sugárzás- sal töröl- hető és elektro mos úton progra- mozható áramkörök Maszk- programo- zott áram- körök

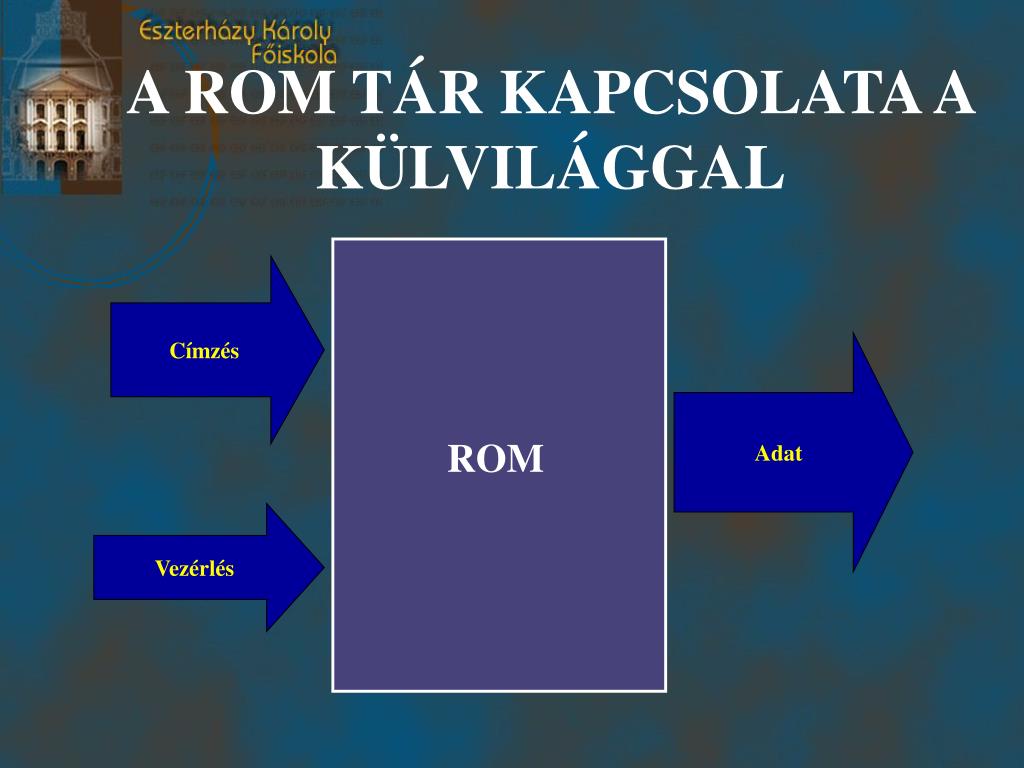

  6. A ROM TÁR KAPCSOLATA A KÜLVILÁGGAL Címzés Adat ROM Vezérlés

  7. EPROM

  8. Memóriák működése A memória felfogható egyszerű áramkörök sorozataként! Bináris elem

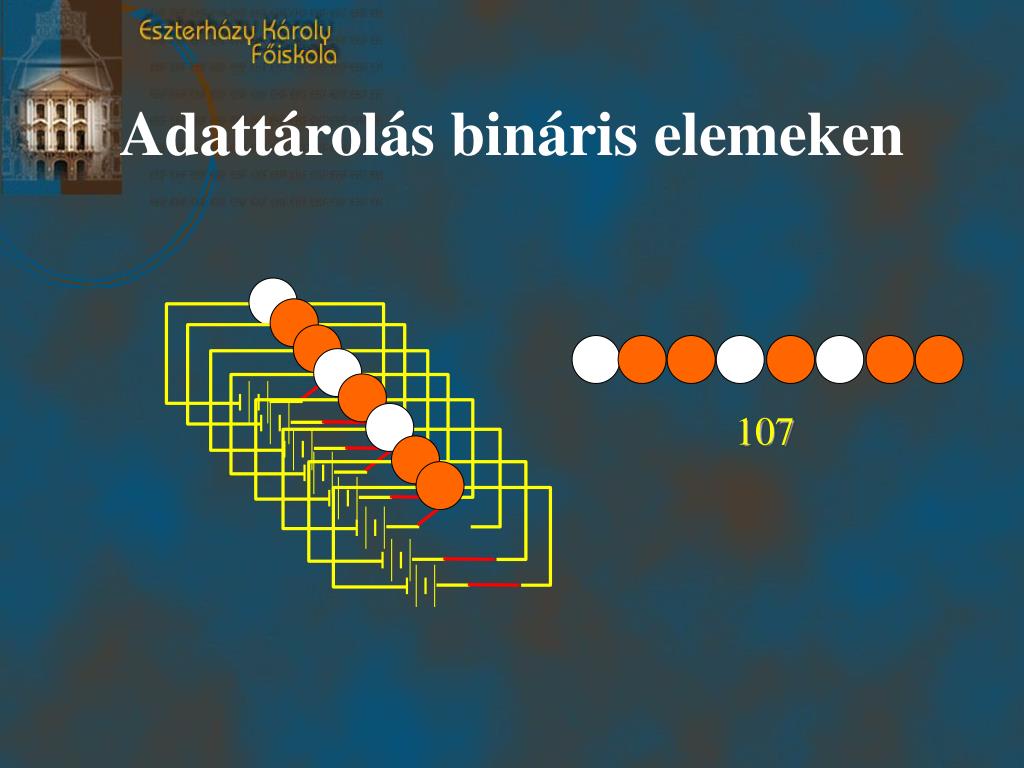

  9. Adattárolás bináris elemeken 107

  10. Az IBM kompatíbilis PC-kbyte szervezésűek

  11. A FET FELÉPÍTÉSE Forrás Nyelő Kapu Szigetelő anyag Szilícium

  12. A MÁTRIX ELVI FELÉPÍTÉSE 1011

  13. DINAMIKUS RAM Dinamic Random Access Memory • Minden számjegynek egy bit tárolási helyre van szüksége • A memóriacella egy FET tranzisztorból és egy kondenzátorból áll • A bit értéke 1 ha van és 0 ha nincs töltés a kondenzátorban • A kiolvasás után a kondenzátort azonnal fel kell tölteni • A kondenzátor rövid idő alatt elveszti a töltést • A hozzáférési idő 60-70 ns • A cellák mátrixban helyezkednek el

  14. FEJLŐDÉS A DINAMIKUS RAM TERÜLETÉN FPRAM (Fast Page RAM, gzors lapozású memória) EDORAM( Extended Data Out RAM, kiterjesztett adat kimenetű RAM) SDRAM (Synchronous DRAM, szinkron DRAM)

  15. RAM típusok

  16. A MEMÓRIA JELLEMZŐI • Memória típusa • Memóriaszervezés(bájtszervezésű memóriamodulok) • Ciklusidő • Adatsín szélessége • Tokozás ( DIP, SIMM, DIMM)
