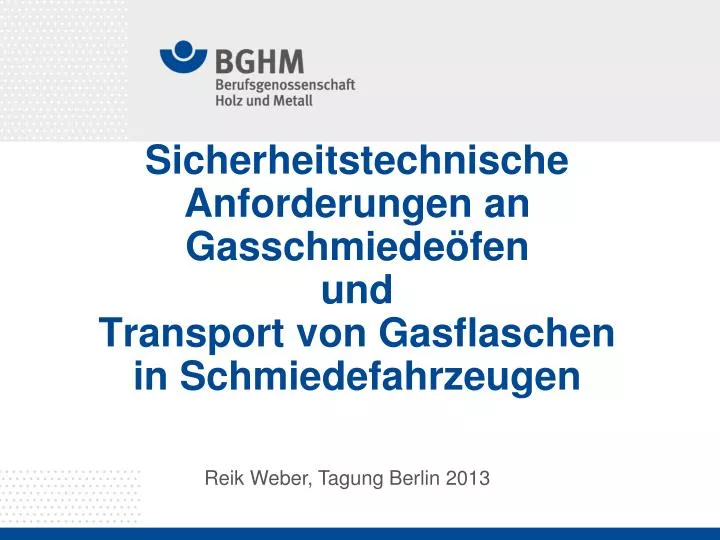

  1. Sicherheitstechnische Anforderungen an Gasschmiedeöfen und Transport von Gasflaschen in Schmiedefahrzeugen Reik Weber, Tagung Berlin 2013

  2. Schmiedeofen Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  3. Schutzeinrichtungen am Gasschmiedeofen • Druckminderer • Schlauchbruchsicherung • Sichere Zündeinrichtung • Flammrückschlagsicherung • Sicherung gegen Flammabriss Reik Weber, Tagung Berlin 2013

  4. Druckminderer und Schlauchbruchsicherung Bildquelle: BGI 645 Reik Weber, Tagung Berlin 2013

  5. Flaschenanschluss 11-kg-Flasche 33-kg-Flasche Bildquelle: BGI 645 Bildquelle: BGI 645 Reik Weber, Tagung Berlin 2013

  6. Schlauchbruchsicherung II Bildquelle: BGI 645 Reik Weber, Tagung Berlin 2013

  7. Flammrückschlagsicherung Bildquelle: BGI 645 Reik Weber, Tagung Berlin 2013

  8. Angaben auf dem Schlauch • ISO 3821 – 2 MPa (20 bar) – 10 – XYZ – 13 • Norm • höchster Betriebsdruck in MPa und bar in Klammern • Schlauchdurchmesser • Hersteller • Herstellungsjahr • Die Verwendungsdauer ist auf acht Jahre beschränkt! Reik Weber, Tagung Berlin 2013

  9. Schlauchverbindungen! Bildquelle: BGI 645 Reik Weber, Tagung Berlin 2013

  10. Zündeinrichtung Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

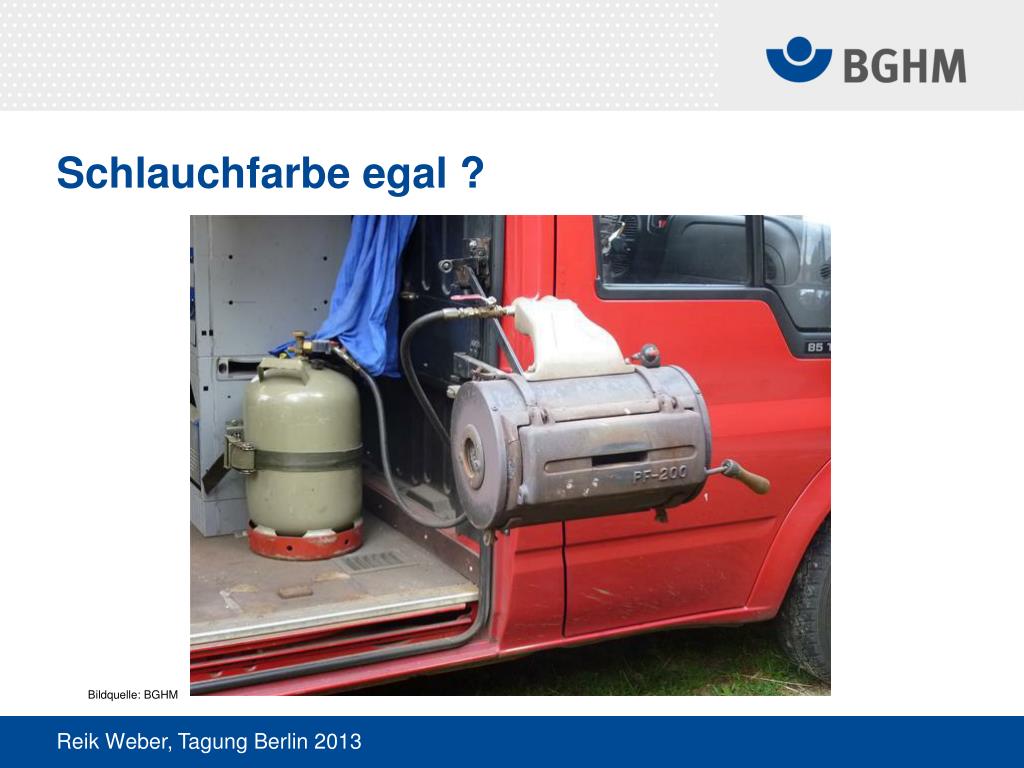

  11. Schlauchfarbe egal ? Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  12. Schlauchbefestigung egal? Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  13. Alternative: Gasanlage Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  14. Fahrzeugexplosion Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  15. Anforderung an die Fahrzeugbelüftung • 2 diagonal versetzte Lüftungsöffnungen • eine im Boden in der unmittelbaren Flaschennähe • eine im Deckenbereich • Größe jeweils min. 1/200 der Bodenfläche • Mindestgröße 100 cm² freie Lüftung • In Gebäuden:Größe jeweils min. 1/100 der Bodenfläche Reik Weber, Tagung Berlin 2013

  16. Fahrzeugbelüftung Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  17. Negativbeispiel: Was ist hier alles verkehrt? Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  18. Hier alles richtig? Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  19. Flaschensicherung Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  20. Flaschenlagerung Bildquelle: BGHM Reik Weber, Tagung Berlin 2013

  21. Kontakt Reik WeberPräventionsdienst Hannover0511 – 8118 – 10708Reik.Weber@BGHM.de Reik Weber, Tagung Berlin 2013
