实验 1 计算机生物信号采集处理系统的认识及使用

实验1 计算机生物信号采集处理 系统的认识及使用

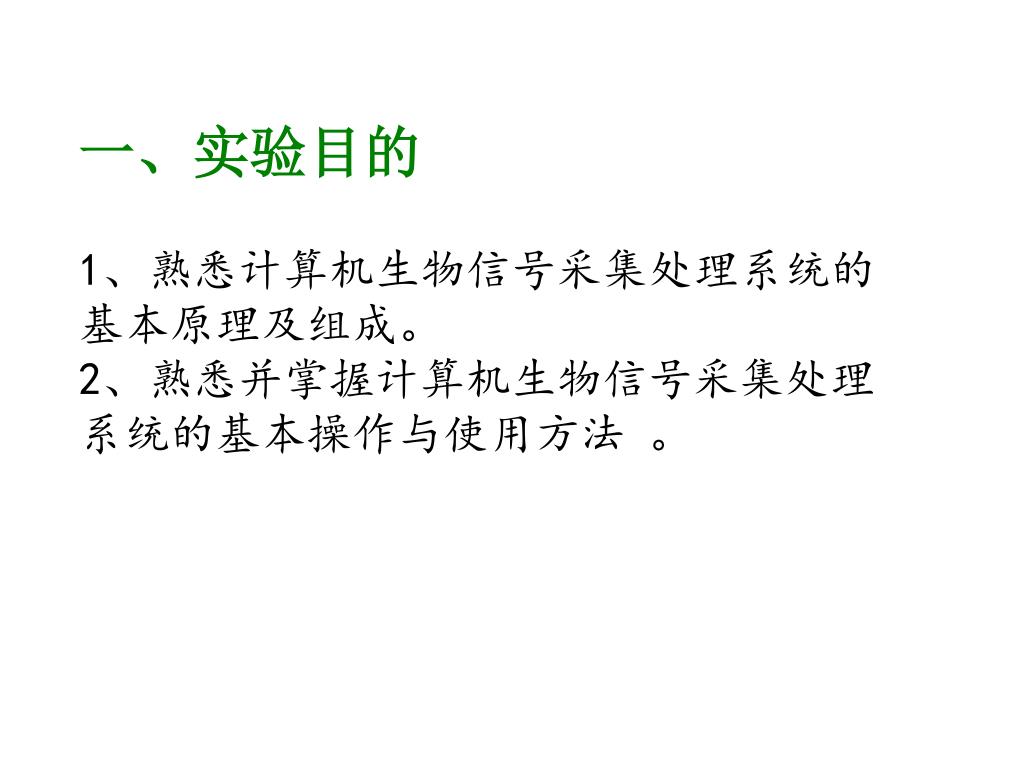

一、实验目的 1、熟悉计算机生物信号采集处理系统的基本原理及组成。 2、熟悉并掌握计算机生物信号采集处理系统的基本操作与使用方法。

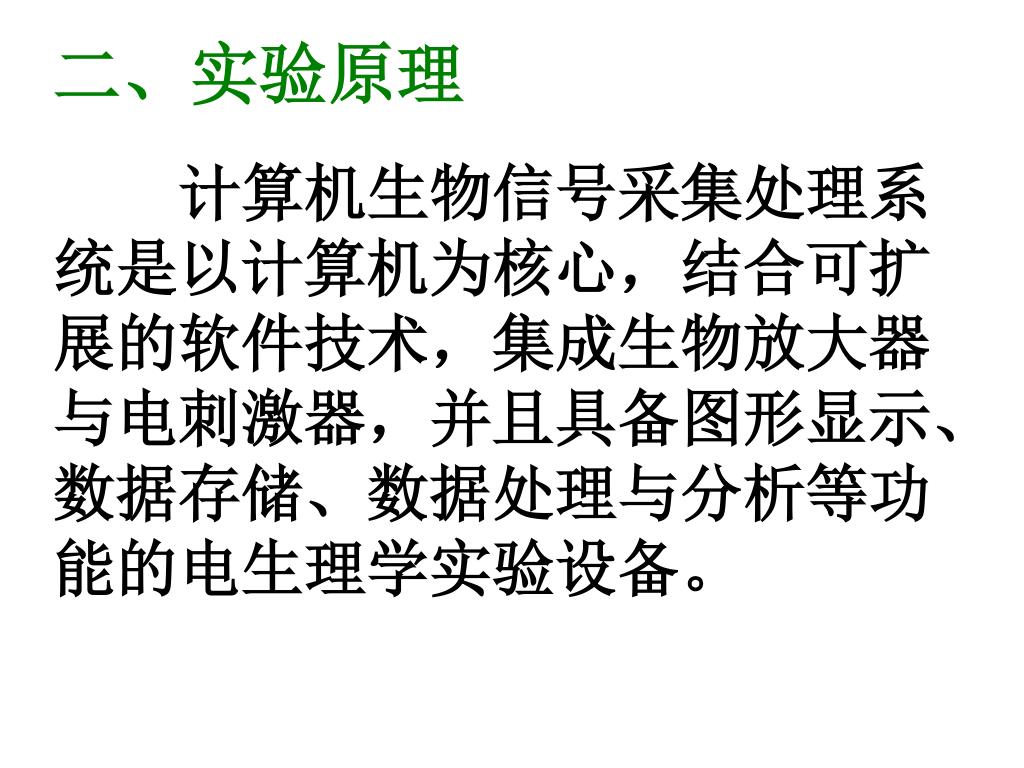

二、实验原理 计算机生物信号采集处理系统是以计算机为核心，结合可扩展的软件技术，集成生物放大器与电刺激器，并且具备图形显示、数据存储、数据处理与分析等功能的电生理学实验设备。

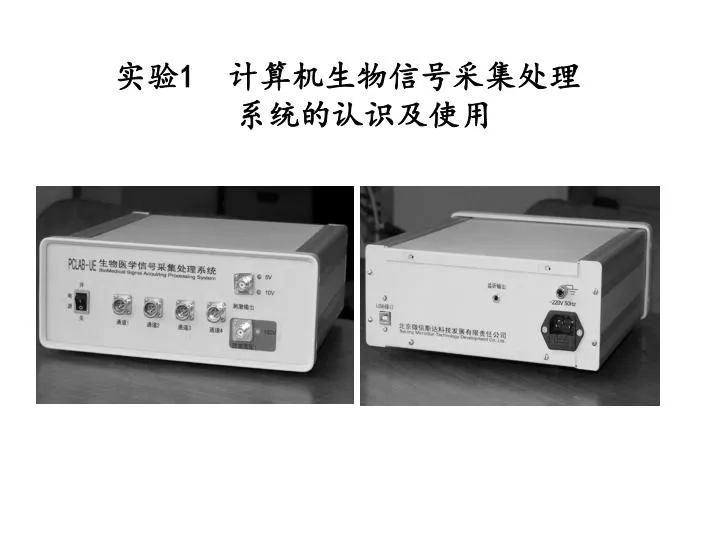

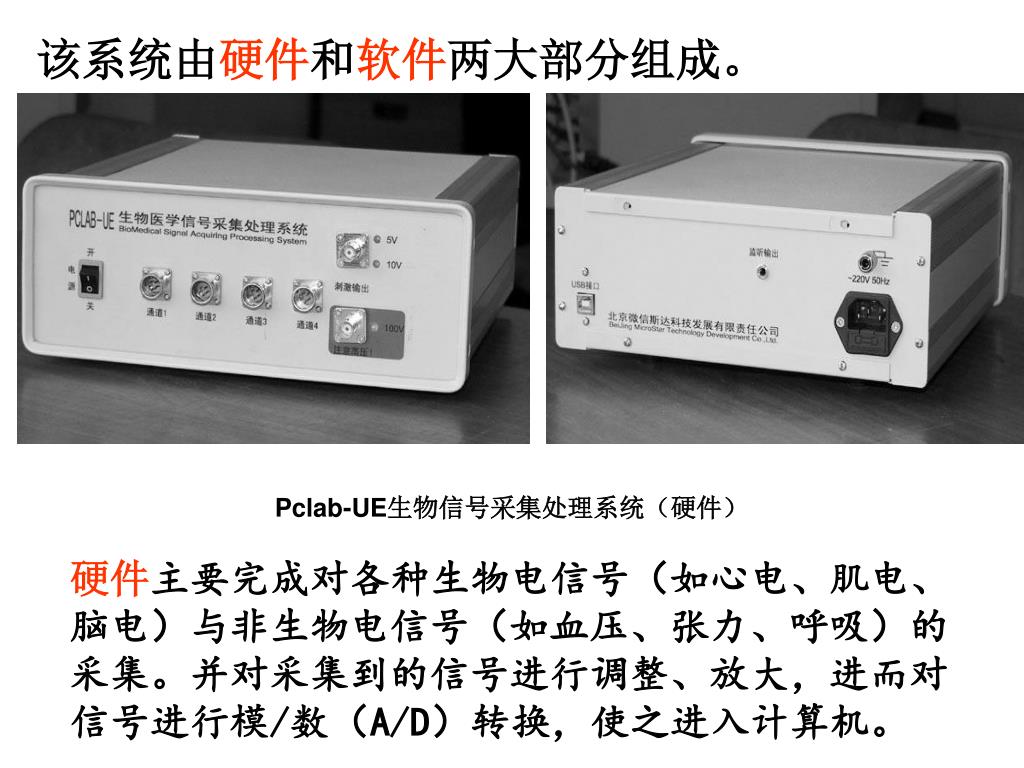

该系统由硬件和软件两大部分组成。 Pclab-UE生物信号采集处理系统（硬件）硬件主要完成对各种生物电信号（如心电、肌电、脑电）与非生物电信号（如血压、张力、呼吸）的采集。并对采集到的信号进行调整、放大，进而对信号进行模/数（A/D）转换，使之进入计算机。

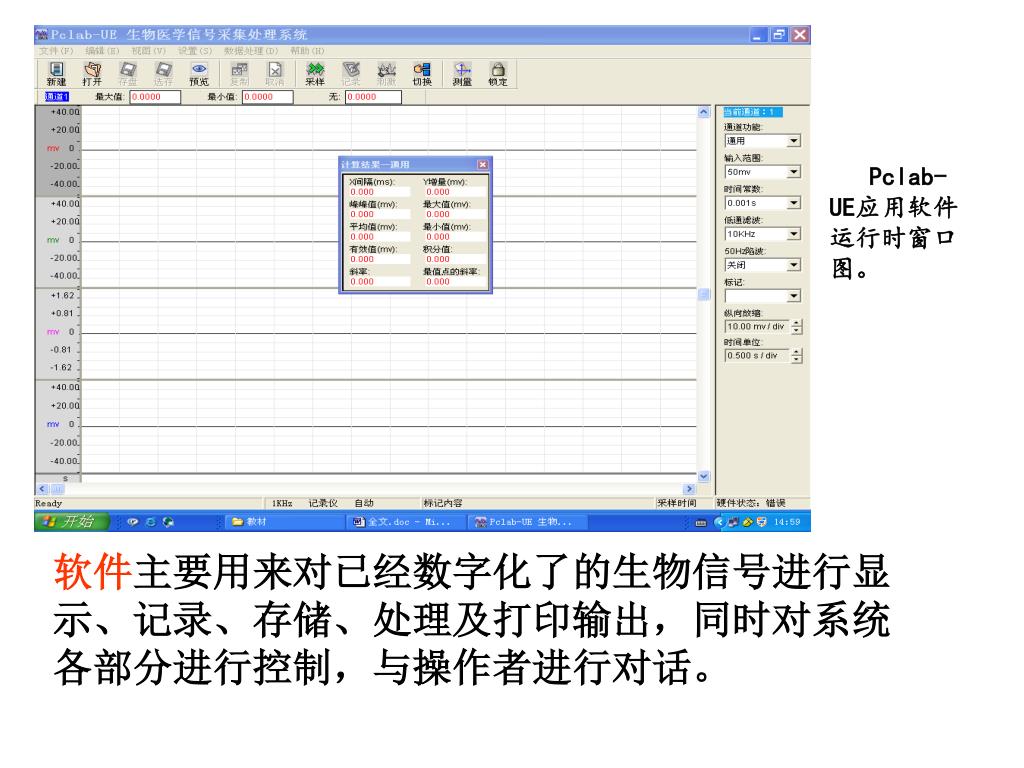

Pclab-UE应用软件运行时窗口图。 软件主要用来对已经数字化了的生物信号进行显示、记录、存储、处理及打印输出，同时对系统各部分进行控制，与操作者进行对话。

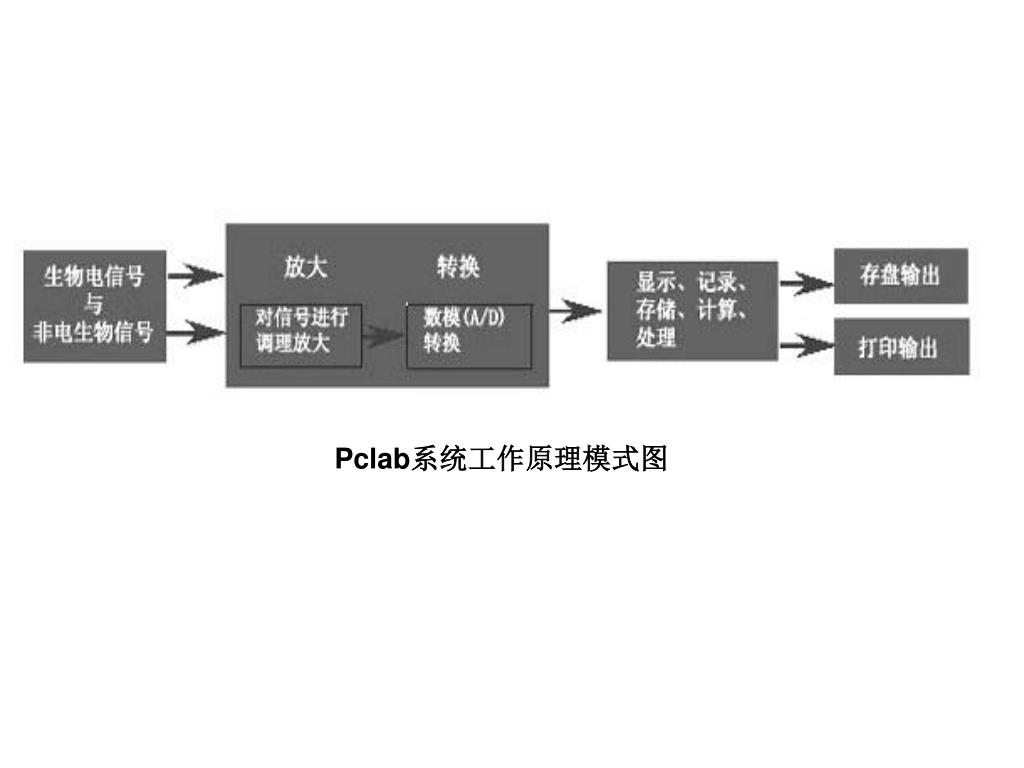

Pclab系统工作原理模式图

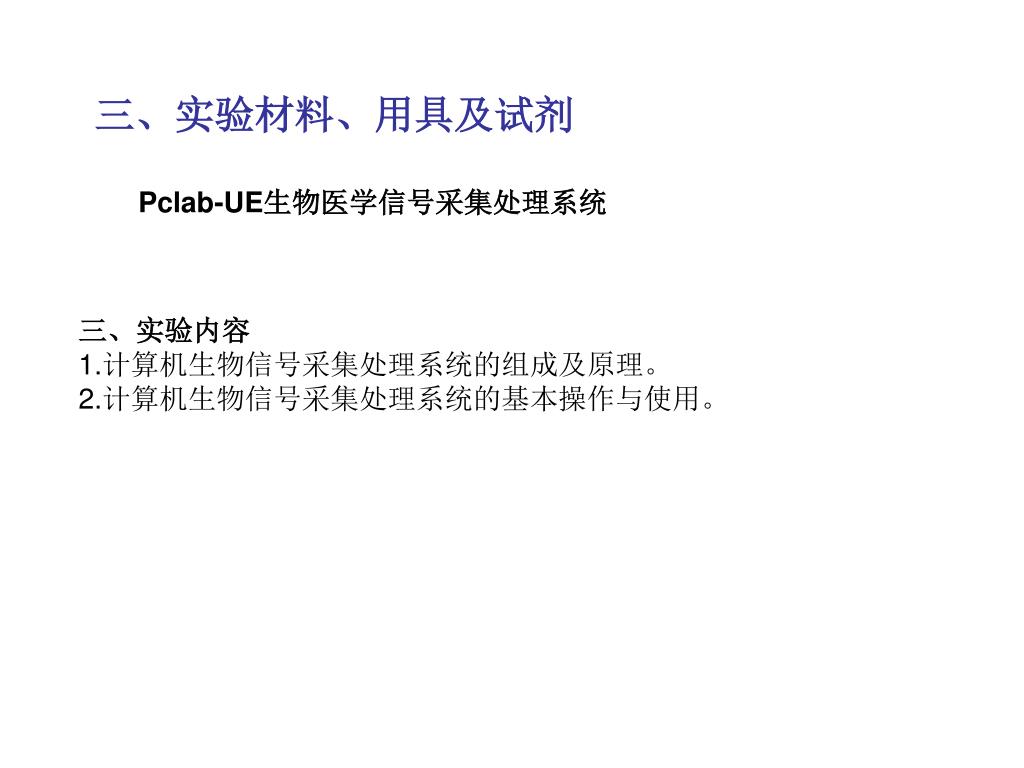

三、实验材料、用具及试剂 Pclab-UE生物医学信号采集处理系统三、实验内容 1.计算机生物信号采集处理系统的组成及原理。 2.计算机生物信号采集处理系统的基本操作与使用。

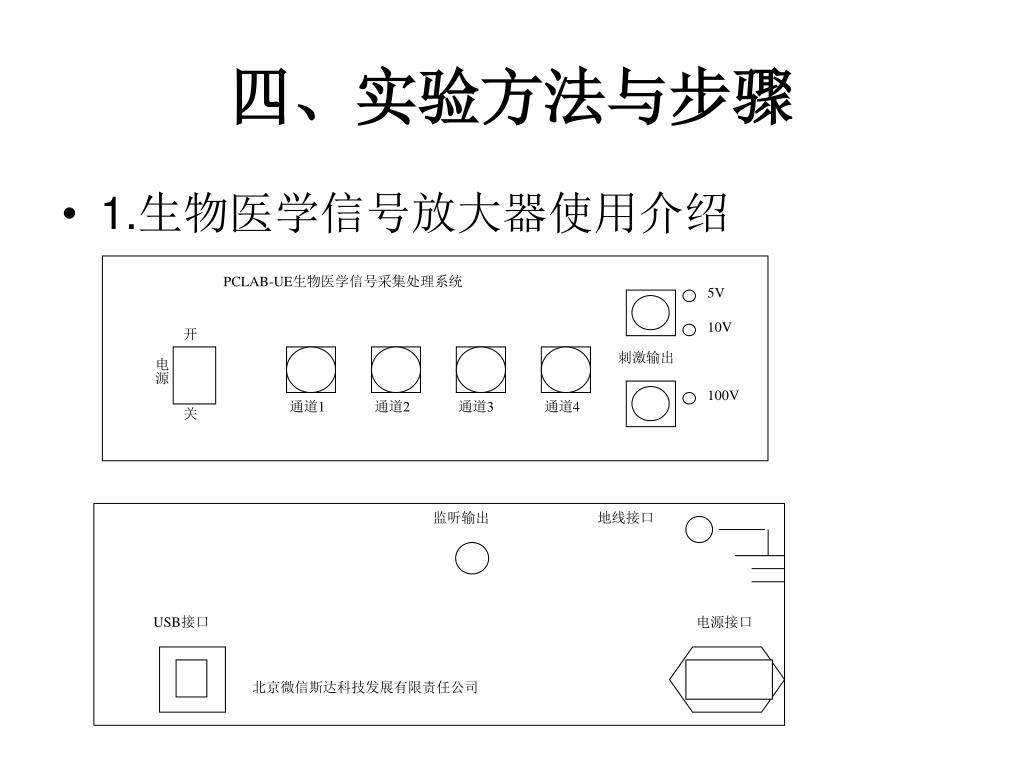

PCLAB-UE生物医学信号采集处理系统 5V 10V 开刺激输出电源 100V 通道1 通道2 通道3 通道4 关监听输出地线接口 USB接口电源接口北京微信斯达科技发展有限责任公司四、实验方法与步骤 • 1.生物医学信号放大器使用介绍

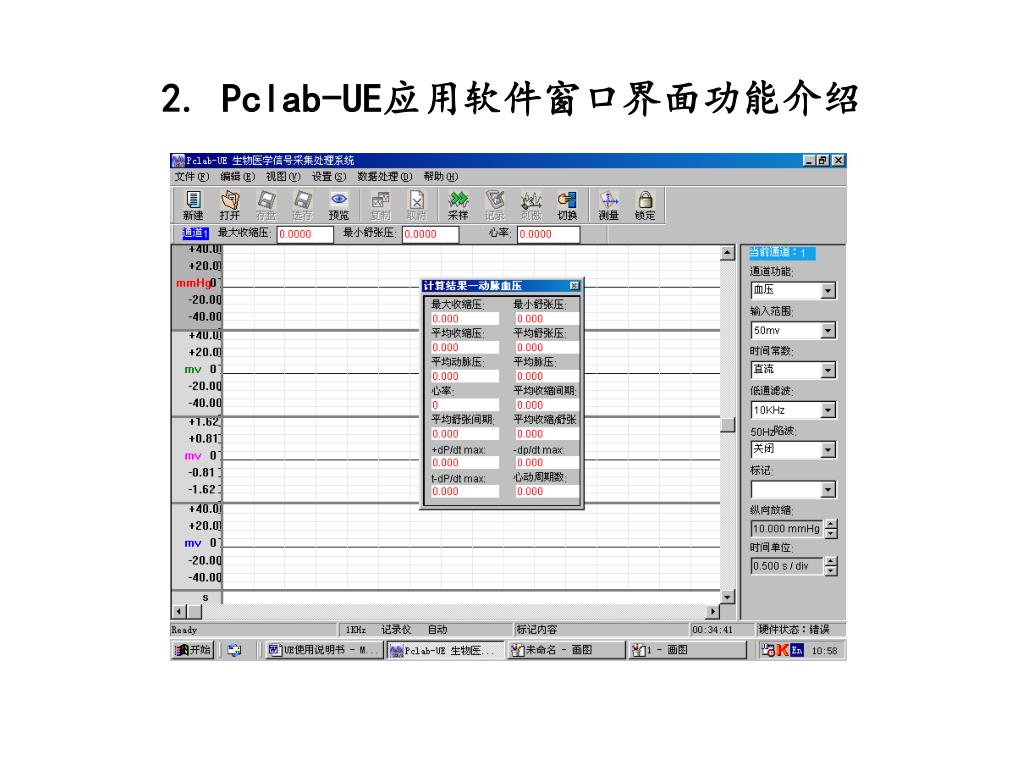

2. Pclab-UE应用软件窗口界面功能介绍

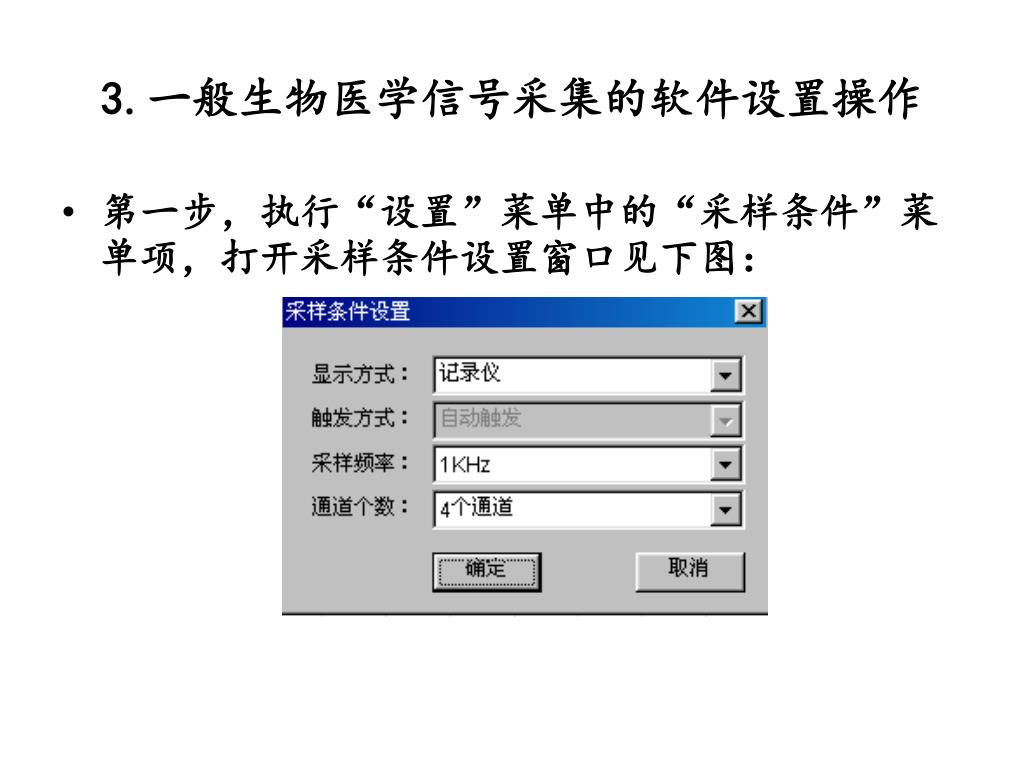

3.一般生物医学信号采集的软件设置操作 • 第一步，执行“设置”菜单中的“采样条件”菜单项，打开采样条件设置窗口见下图：

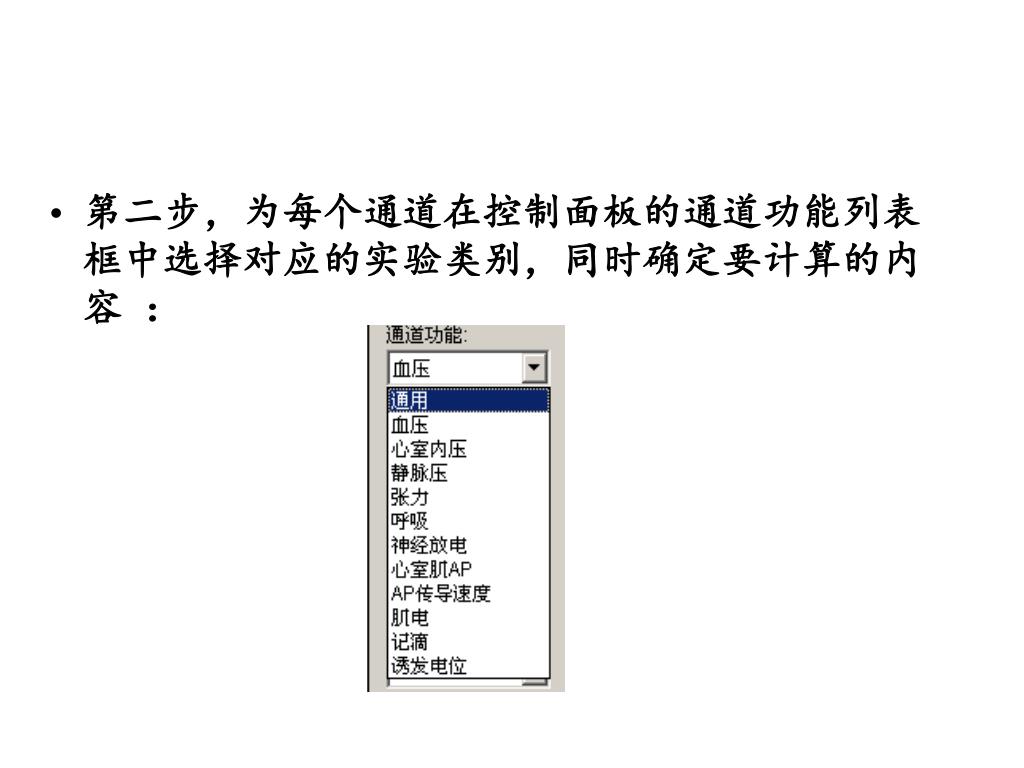

第二步，为每个通道在控制面板的通道功能列表框中选择对应的实验类别，同时确定要计算的内容 ：

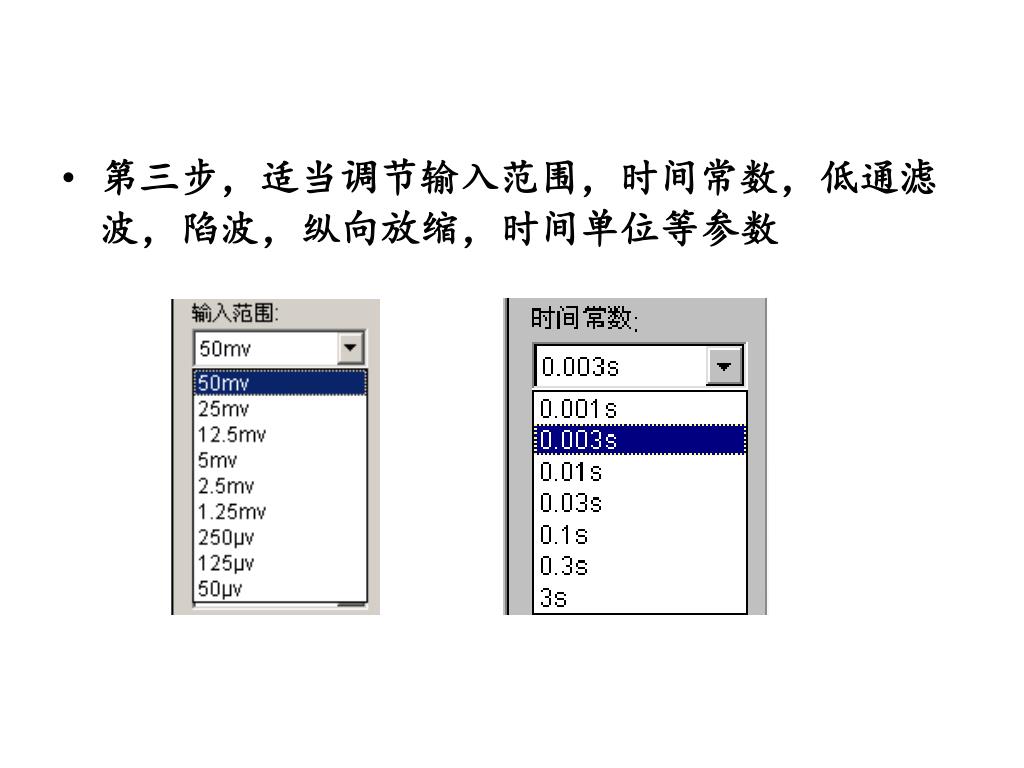

第三步，适当调节输入范围，时间常数，低通滤波，陷波，纵向放缩，时间单位等参数第三步，适当调节输入范围，时间常数，低通滤波，陷波，纵向放缩，时间单位等参数

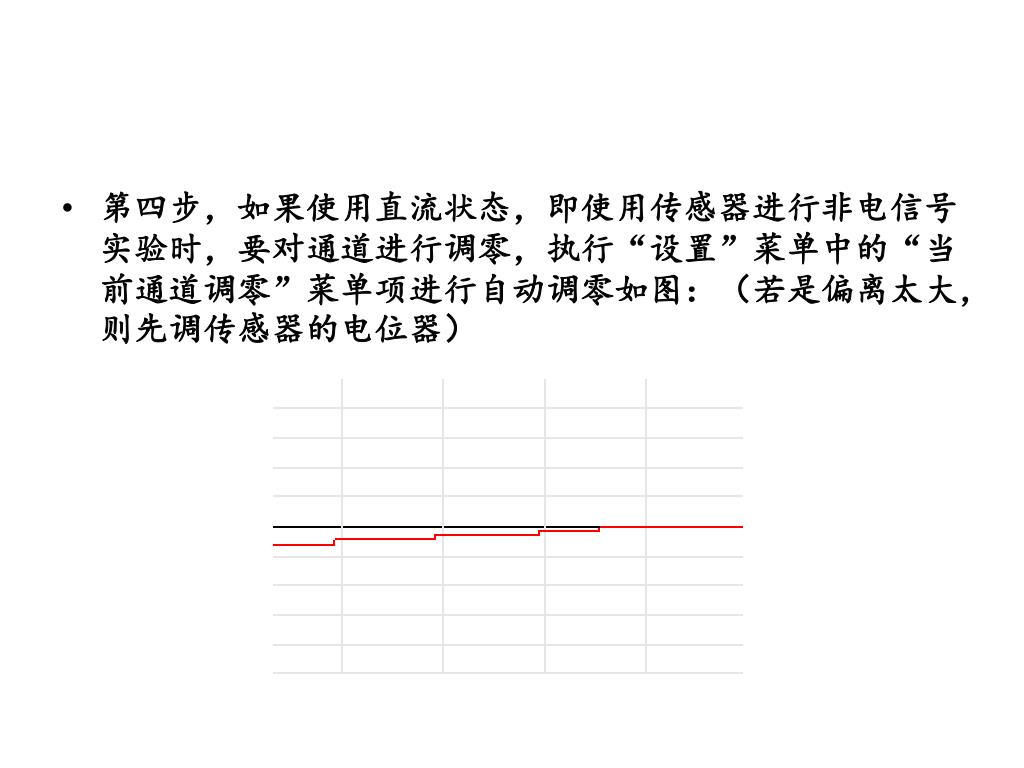

第四步，如果使用直流状态，即使用传感器进行非电信号实验时，要对通道进行调零，执行“设置”菜单中的“当前通道调零”菜单项进行自动调零如图：（若是偏离太大，则先调传感器的电位器）第四步，如果使用直流状态，即使用传感器进行非电信号实验时，要对通道进行调零，执行“设置”菜单中的“当前通道调零”菜单项进行自动调零如图：（若是偏离太大，则先调传感器的电位器）

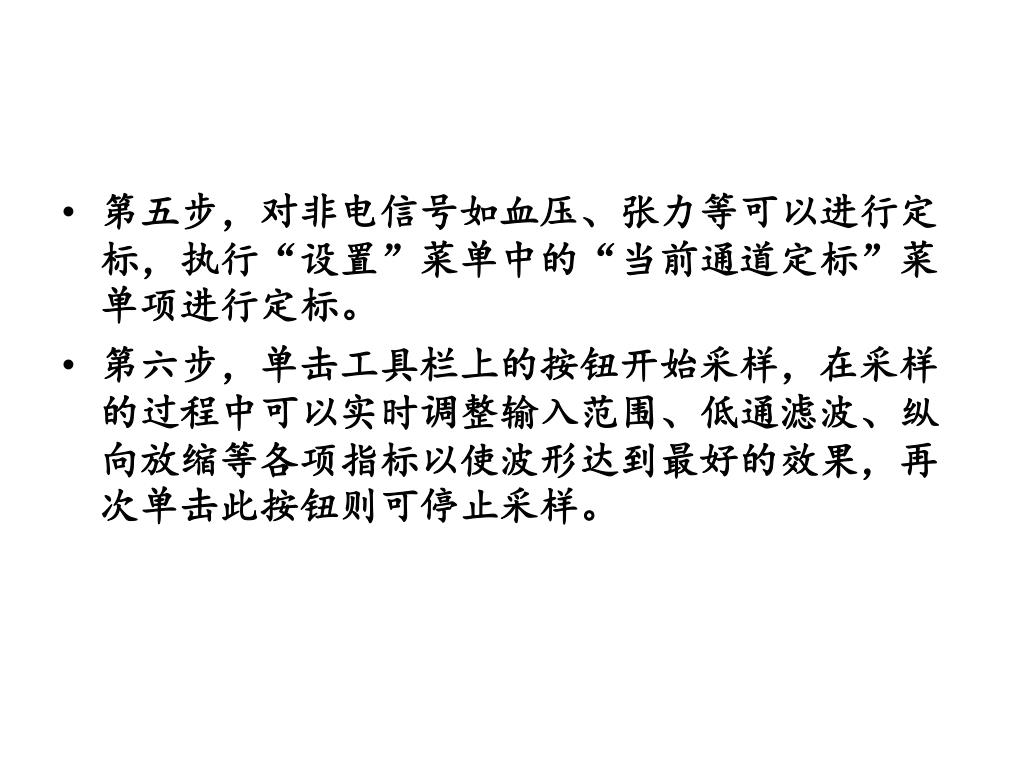

第五步，对非电信号如血压、张力等可以进行定标，执行“设置”菜单中的“当前通道定标”菜单项进行定标。第五步，对非电信号如血压、张力等可以进行定标，执行“设置”菜单中的“当前通道定标”菜单项进行定标。 • 第六步，单击工具栏上的按钮开始采样，在采样的过程中可以实时调整输入范围、低通滤波、纵向放缩等各项指标以使波形达到最好的效果，再次单击此按钮则可停止采样。

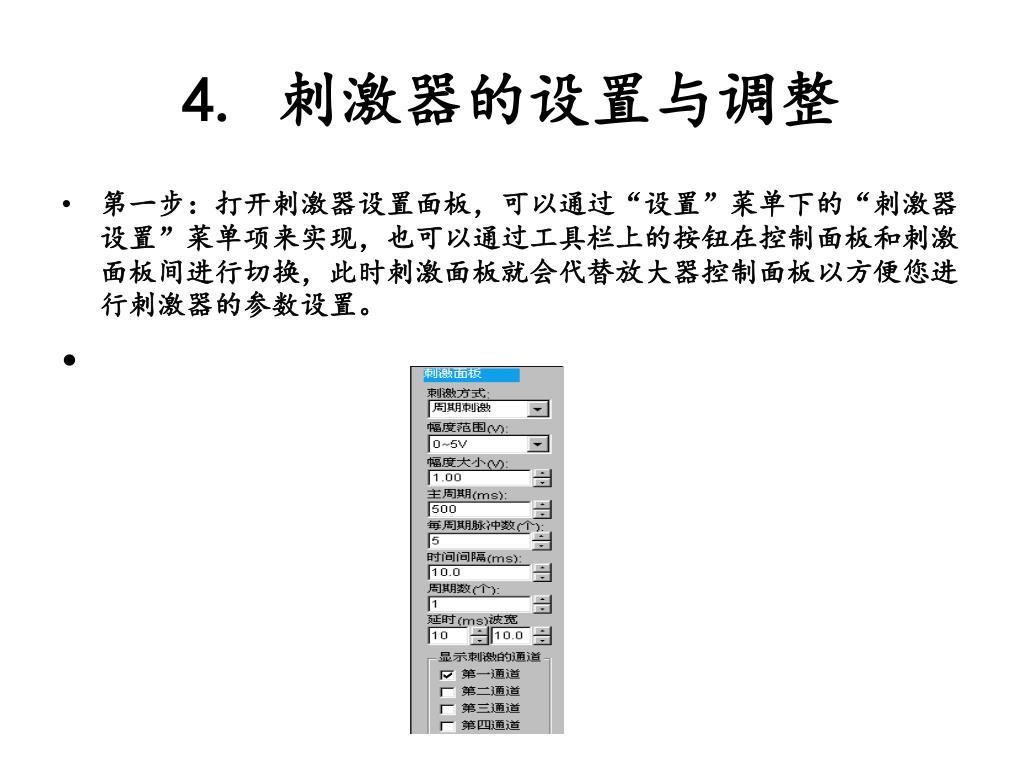

4. 刺激器的设置与调整 • 第一步：打开刺激器设置面板，可以通过“设置”菜单下的“刺激器设置”菜单项来实现，也可以通过工具栏上的按钮在控制面板和刺激面板间进行切换，此时刺激面板就会代替放大器控制面板以方便您进行刺激器的参数设置。

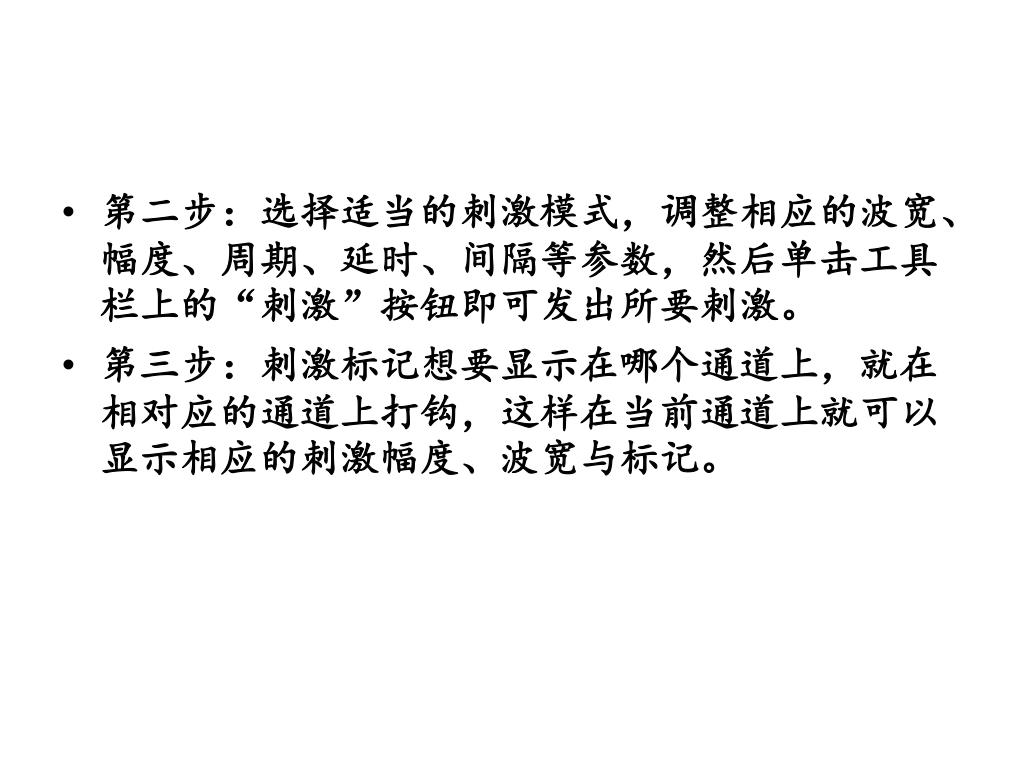

第二步：选择适当的刺激模式，调整相应的波宽、幅度、周期、延时、间隔等参数，然后单击工具栏上的“刺激”按钮即可发出所要刺激。第二步：选择适当的刺激模式，调整相应的波宽、幅度、周期、延时、间隔等参数，然后单击工具栏上的“刺激”按钮即可发出所要刺激。 • 第三步：刺激标记想要显示在哪个通道上，就在相对应的通道上打钩，这样在当前通道上就可以显示相应的刺激幅度、波宽与标记。

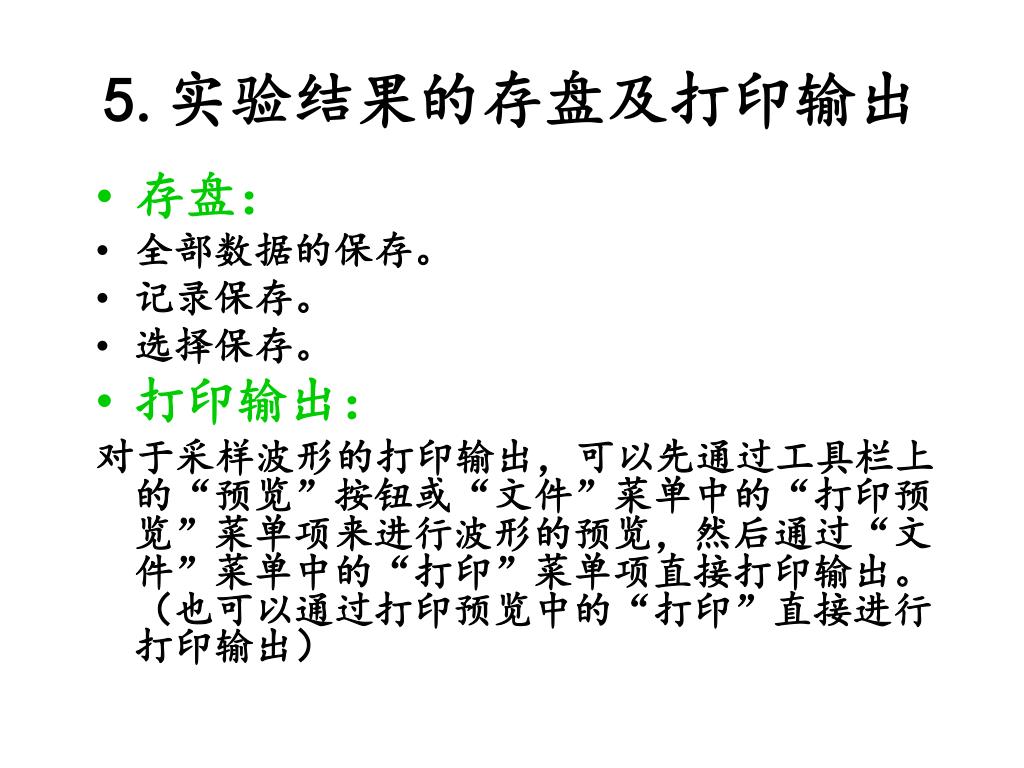

5.实验结果的存盘及打印输出 • 存盘： • 全部数据的保存。 • 记录保存。 • 选择保存。 • 打印输出：对于采样波形的打印输出，可以先通过工具栏上的“预览”按钮或“文件”菜单中的“打印预览”菜单项来进行波形的预览，然后通过“文件”菜单中的“打印”菜单项直接打印输出。（也可以通过打印预览中的“打印”直接进行打印输出）

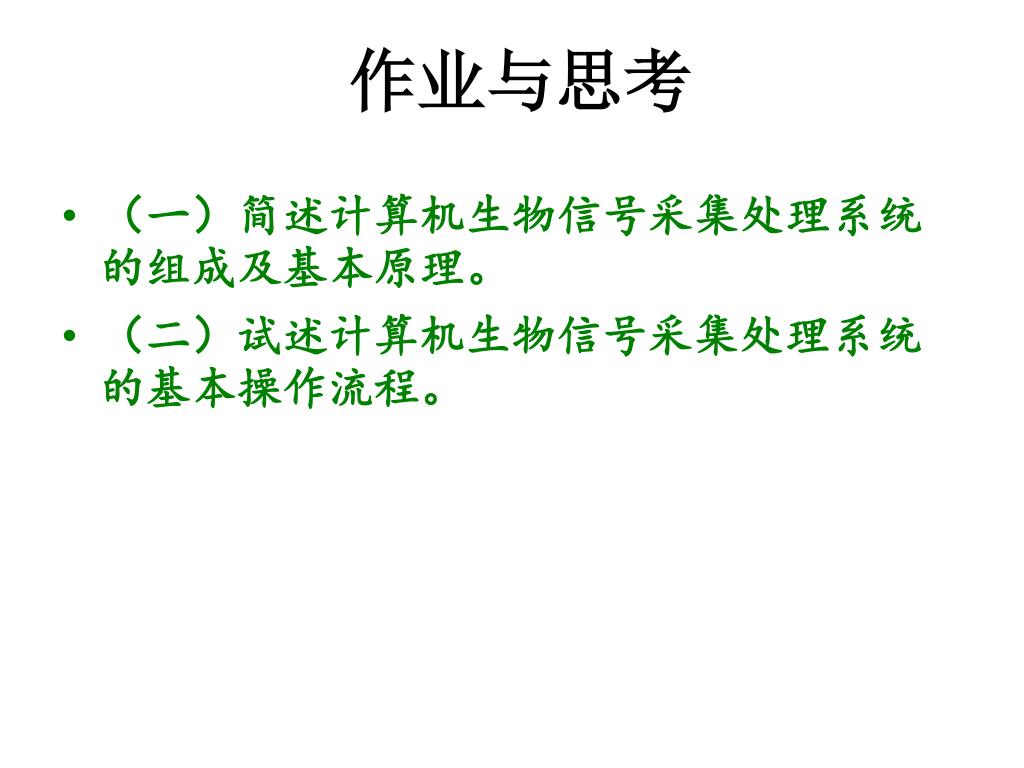

作业与思考 • （一）简述计算机生物信号采集处理系统的组成及基本原理。 • （二）试述计算机生物信号采集处理系统的基本操作流程。
