  1. Lect 08INSTALASI/SKEMA PENGKABELAN • CROSS OVER • STRAIGHT THROUG

  2. CROSS OVER • Untuk menghubungkan komputer ke komputer • Menghubungkan hub ke hub • Menghubungkan switch dengan swicth • Menghubungkan komputer ke acces point(AP)

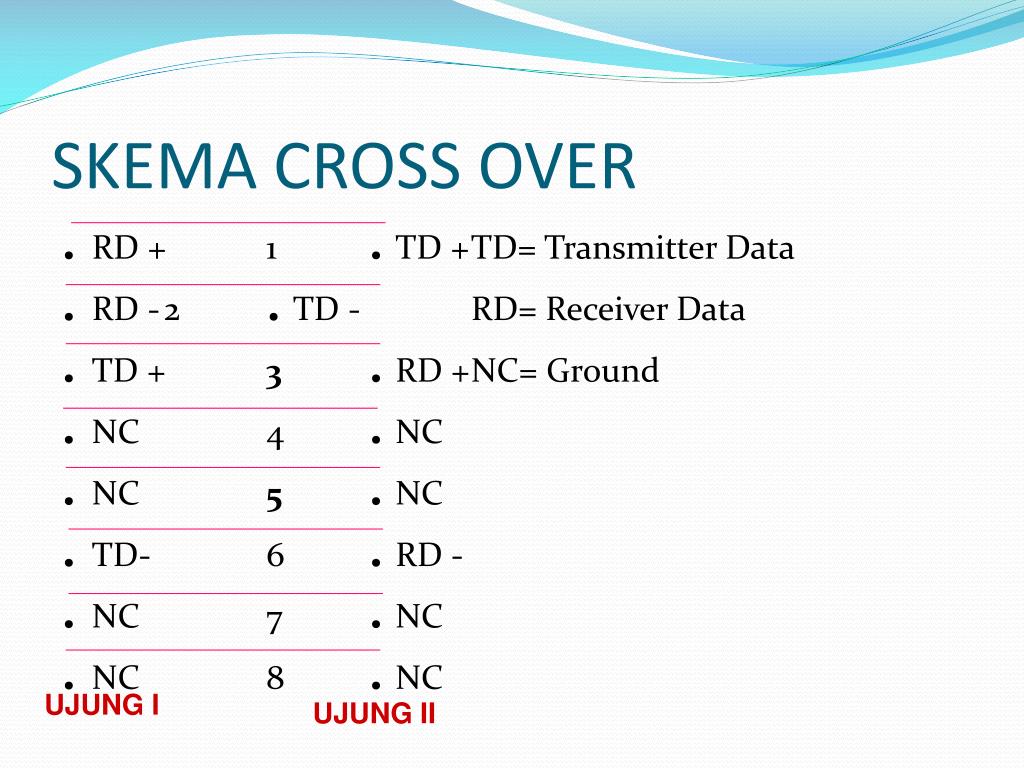

  3. SKEMA CROSS OVER . RD +1 . TD + TD= Transmitter Data . RD -2 . TD - RD= Receiver Data . TD +3 . RD + NC= Ground . NC4 . NC . NC5 . NC . TD-6 . RD - . NC7 . NC . NC8 . NC UJUNG I UJUNG II

  4. Urutan Pemasangan Kabel CROS UJUNG 1 PIN UJUNG 2 Putih Orange 1 Putih Hijau Orange 2 Hijau Putih Hijau 3 Putih Orange Biru 4 Biru Putih Biru 5 Putih Biru Hijau 6 Orange Putih Coklat 7 7 Putih Coklat Coklat 8 Coklat

  5. STRAIGHT THROUG • Untuk menghubungkan komputer ke hub/switch • Untuk menghungkan hub/switch dengan acces poin (AP) • Untuk menghubungkan switch ke swicth • Untuk menghubungkan hub ke hub( Port UpLink/ Port khusus )

  6. SKEMA STRAIGH . RD +1 . RD + TD= Transmitter Data . RD -2 . RD - RD= Receiver Data . TD +3 . TD + NC= Ground . NC4 . NC . NC5 . NC . TD-6 . TD - . NC7 . NC . NC8 . NC UJUNG I UJUNG II

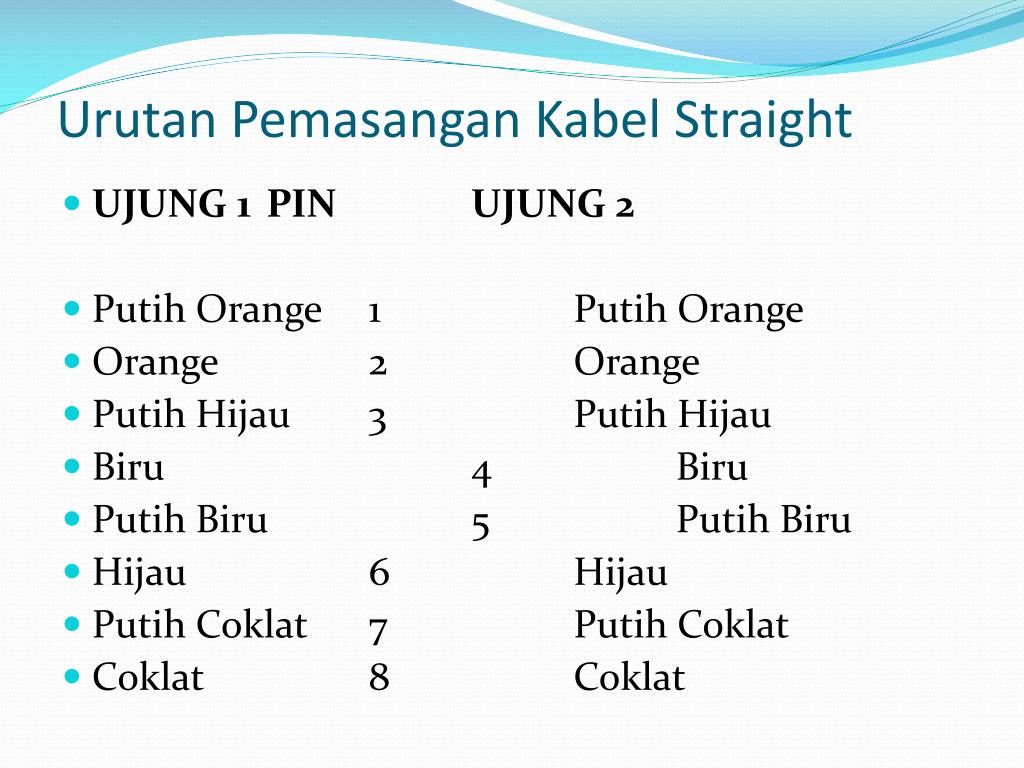

  7. Urutan Pemasangan Kabel Straight • UJUNG 1 PIN UJUNG 2 • Putih Orange 1 Putih Orange • Orange 2 Orange • Putih Hijau 3 Putih Hijau • Biru 4 Biru • Putih Biru 5 Putih Biru • Hijau 6 Hijau • Putih Coklat 7 Putih Coklat • Coklat 8 Coklat
