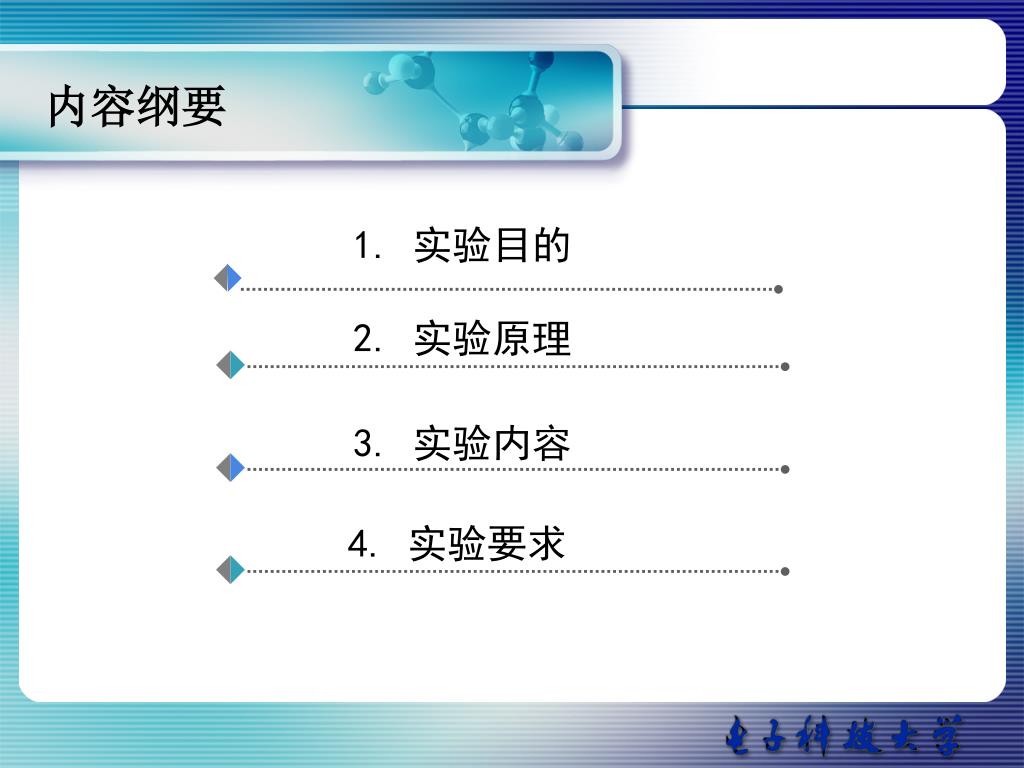

内容纲要 1. 实验目的 2. 实验原理 3. 实验内容 4. 实验要求

1、实验目的 • 学习计数、译码显示等单元电路的应用。 • 掌握调试电路、排除电路故障的正确方法。

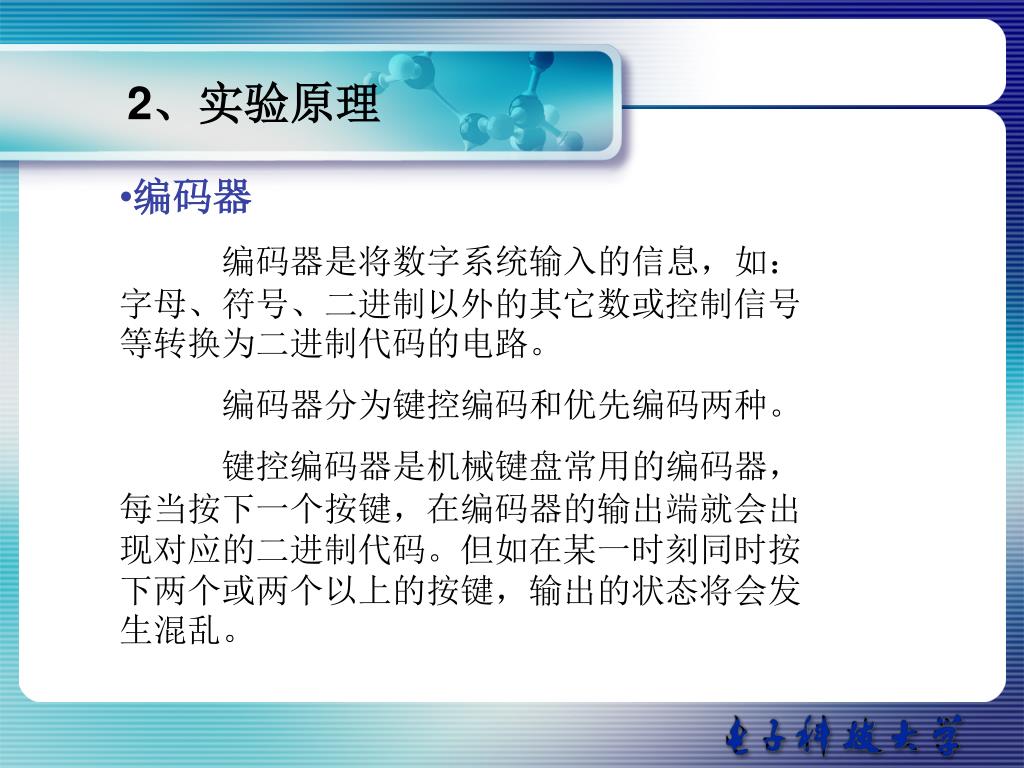

2、实验原理 • 编码器 • 编码器是将数字系统输入的信息，如：字母、符号、二进制以外的其它数或控制信号等转换为二进制代码的电路。 • 编码器分为键控编码和优先编码两种。 • 键控编码器是机械键盘常用的编码器，每当按下一个按键，在编码器的输出端就会出现对应的二进制代码。但如在某一时刻同时按下两个或两个以上的按键，输出的状态将会发生混乱。

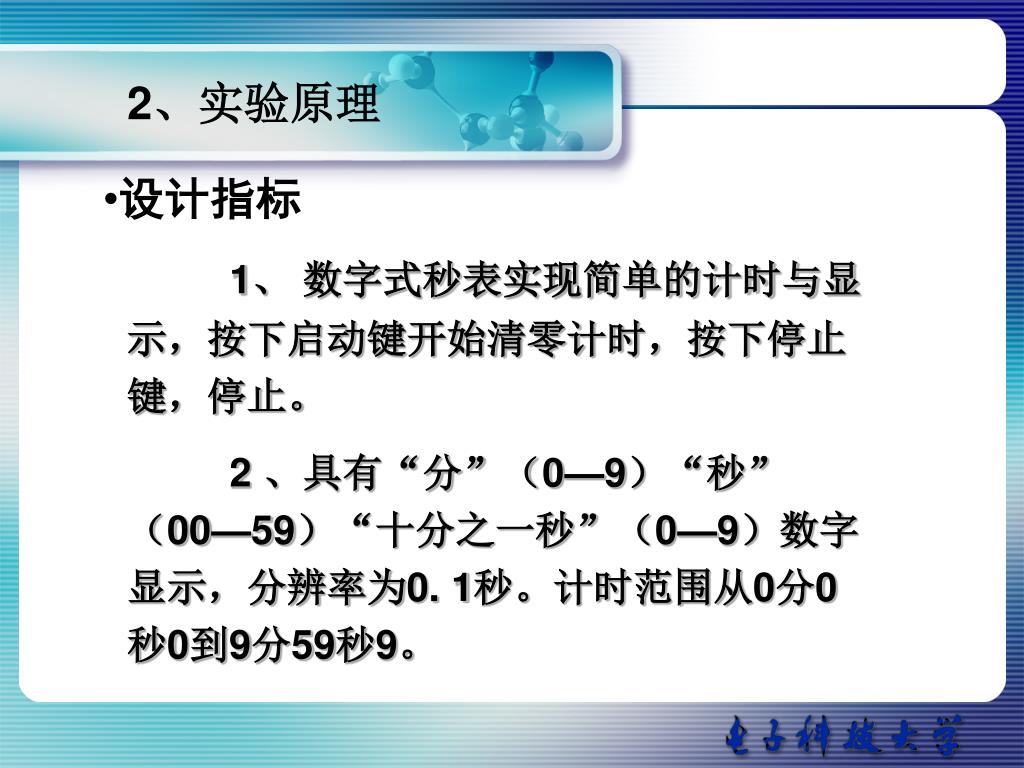

设计指标 2、实验原理 1、数字式秒表实现简单的计时与显示，按下启动键开始清零计时，按下停止键，停止。 2 、具有“分”（0—9）“秒”（00—59）“十分之一秒”（0—9）数字显示，分辨率为0. 1秒。计时范围从0分0秒0到9分59秒9。

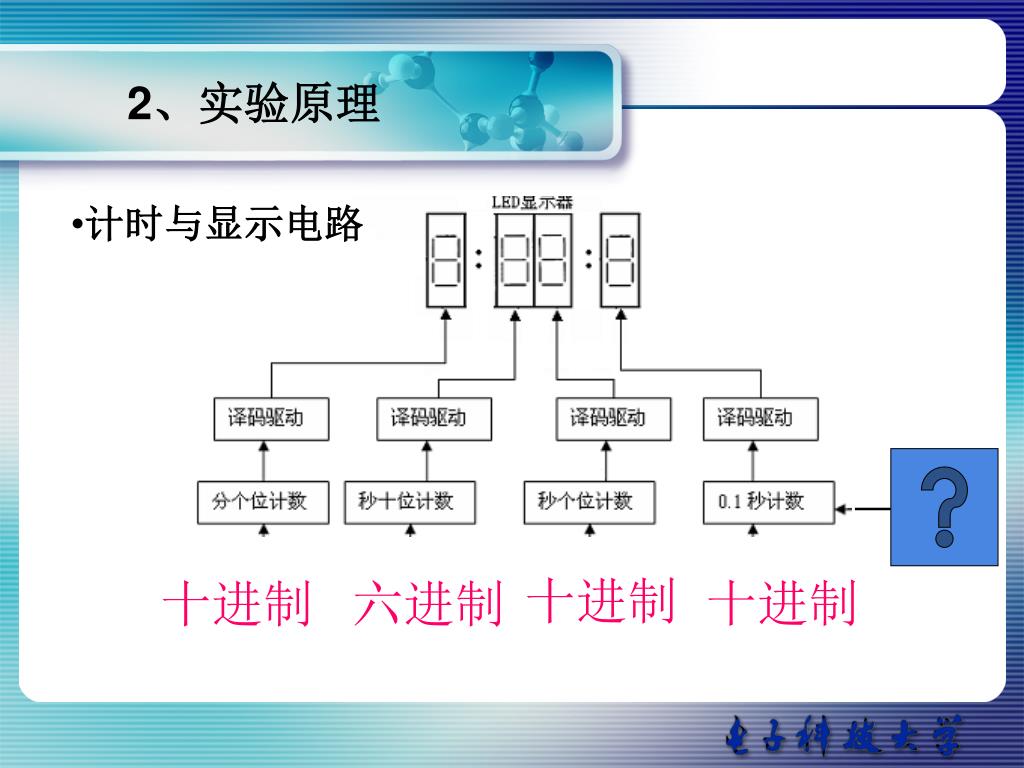

计时与显示电路 2、实验原理十进制十进制十进制六进制

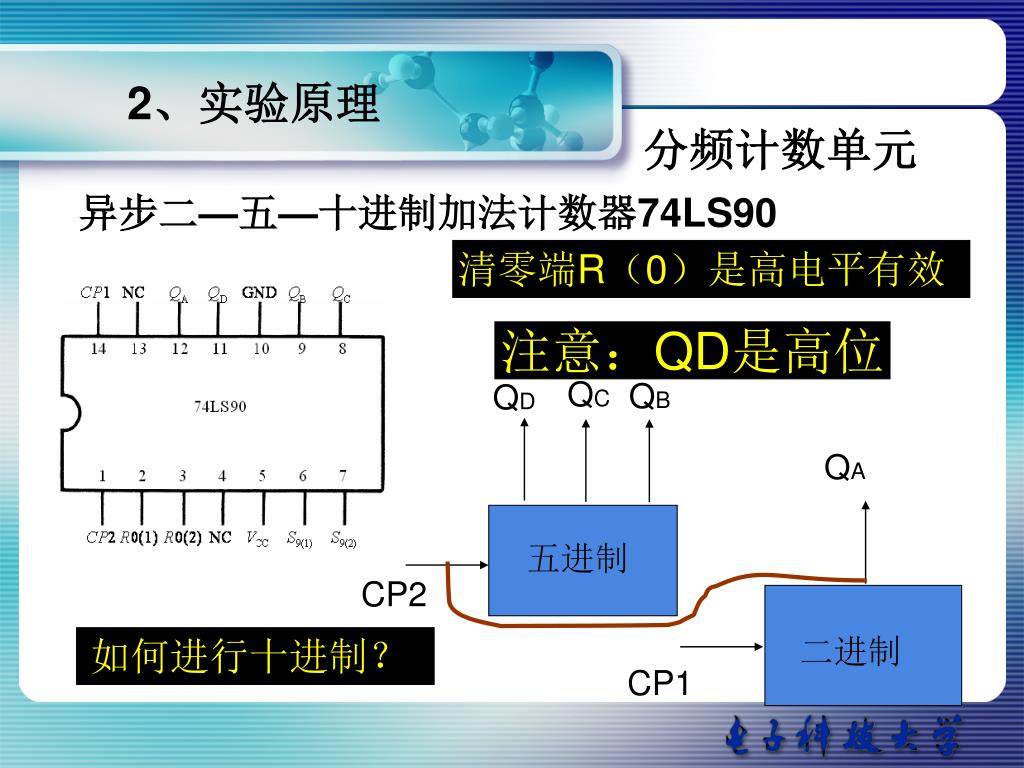

QA QC QB QD 清零端R（0）是高电平有效二进制五进制 CP2 CP1 注意：QD是高位如何进行十进制？ 2、实验原理分频计数单元异步二—五—十进制加法计数器74LS90

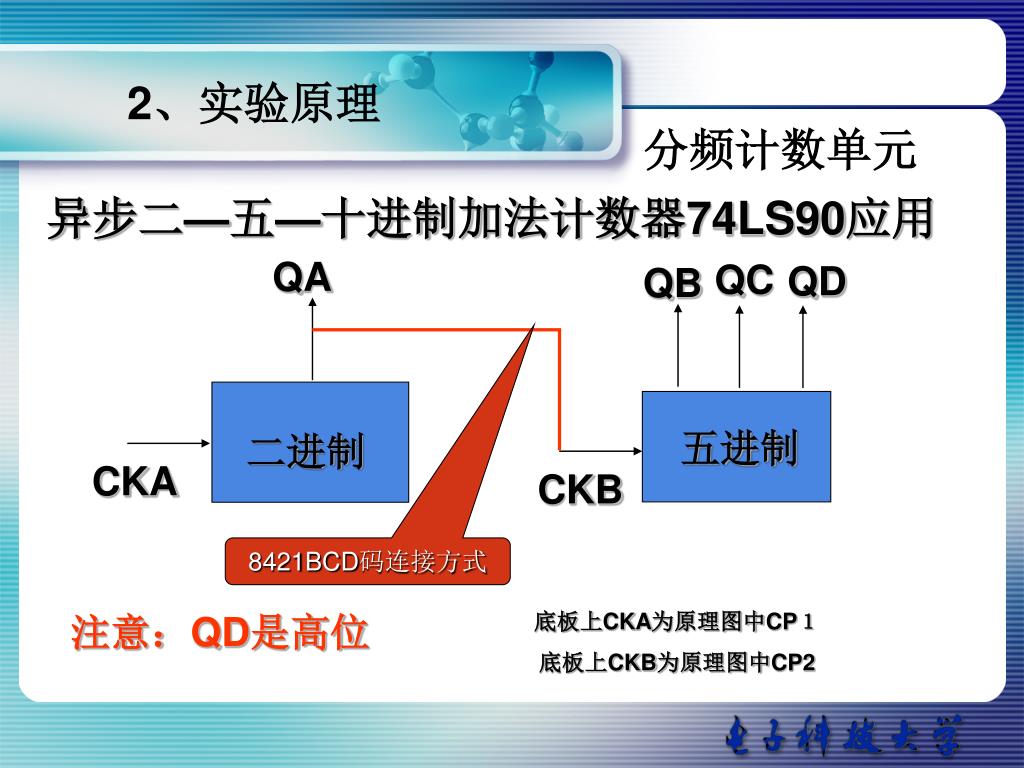

异步二—五—十进制加法计数器74LS90应用 二进制 2、实验原理分频计数单元 QA QC QD QB 五进制 CKA CKB 8421BCD码连接方式注意：QD是高位底板上CKA为原理图中CP１底板上CKB为原理图中CP2

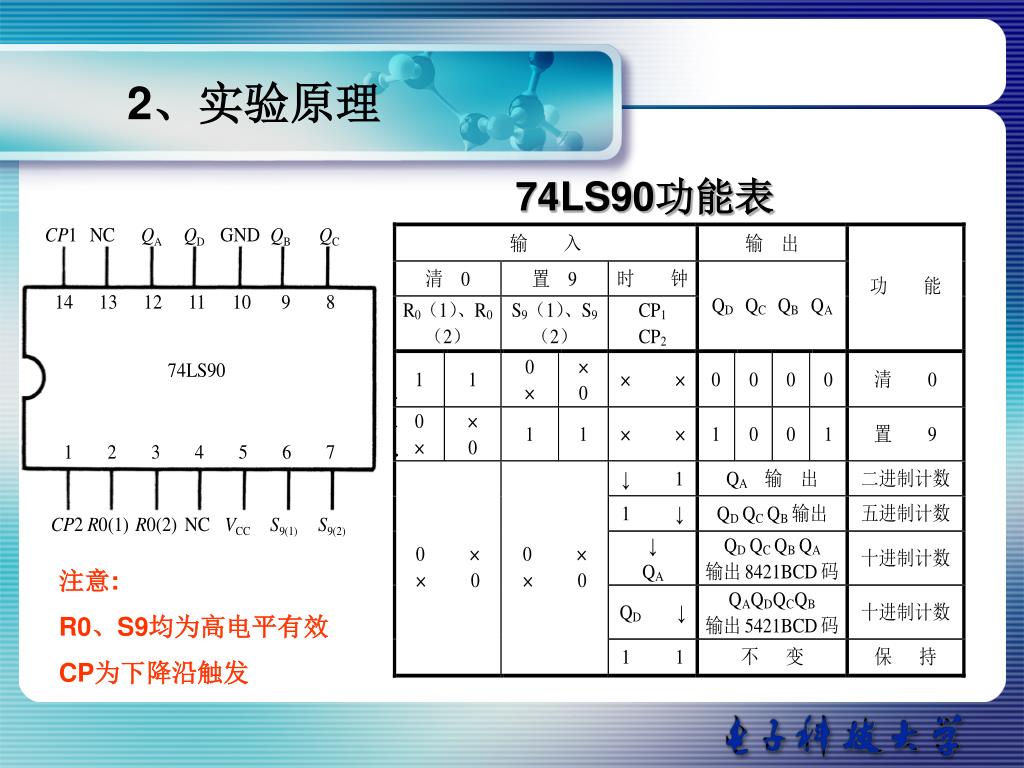

2、实验原理 74LS90功能表注意: R0、S9均为高电平有效 CP为下降沿触发

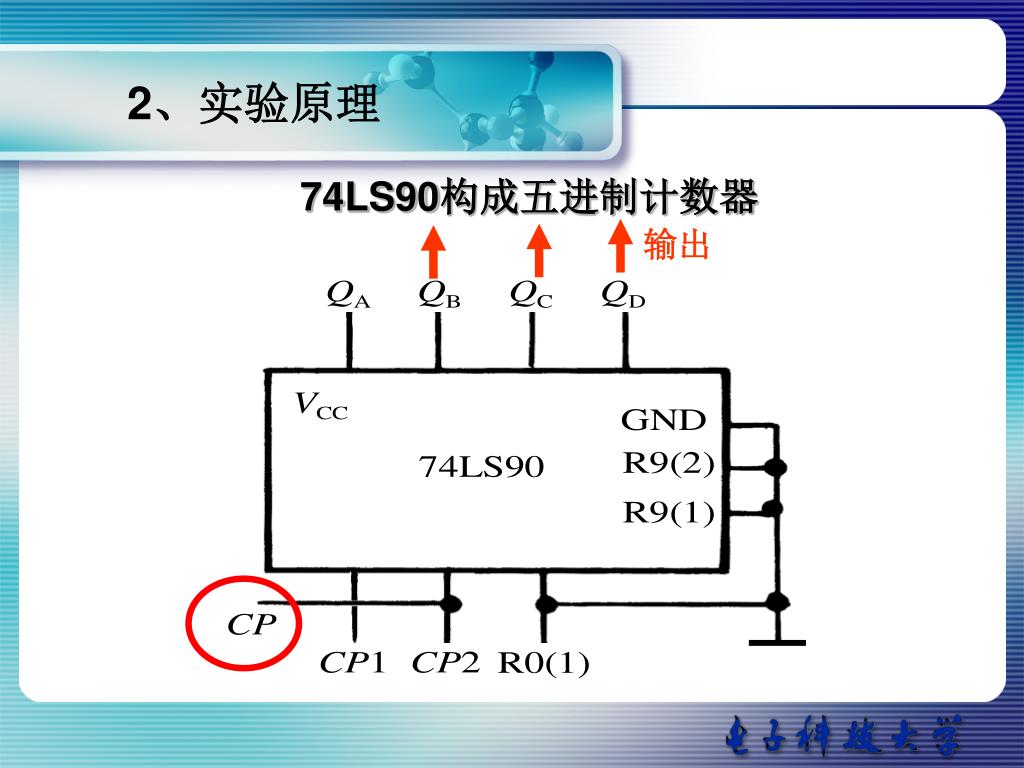

2、实验原理 74LS90构成五进制计数器输出

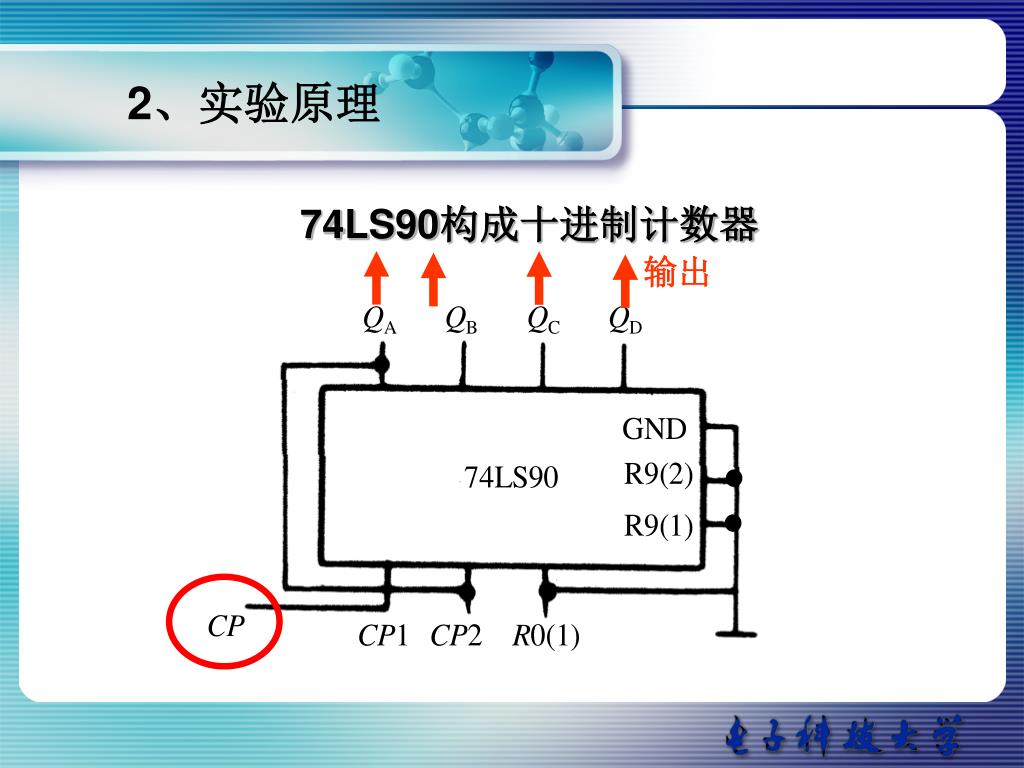

2、实验原理 74LS90构成十进制计数器输出

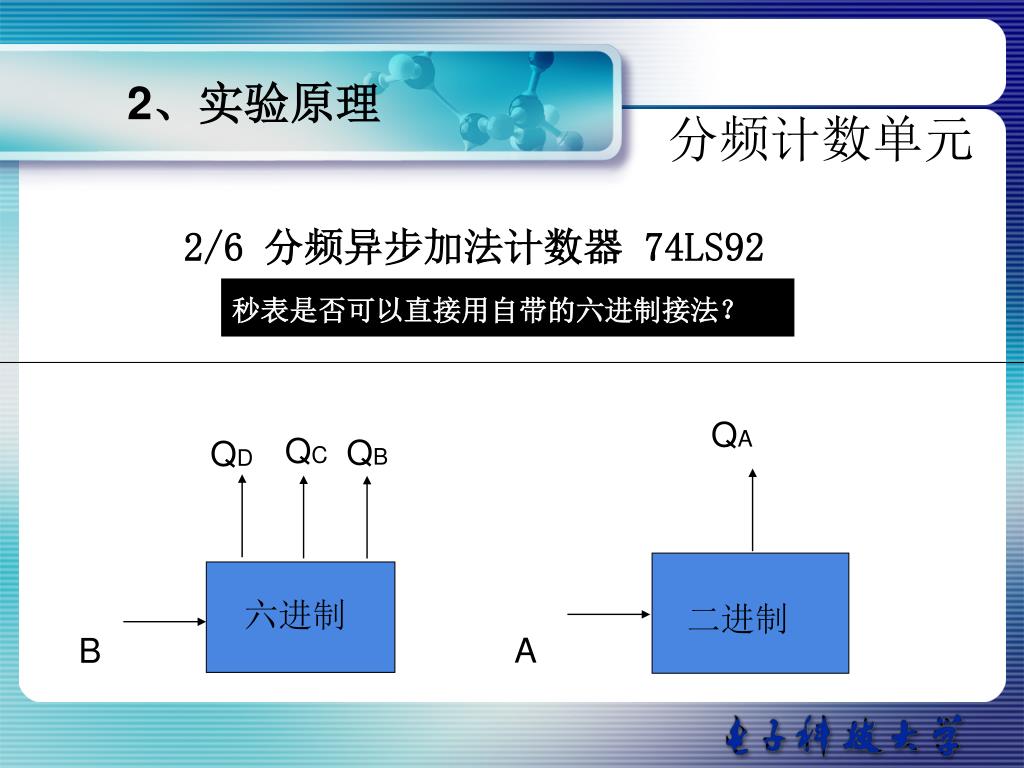

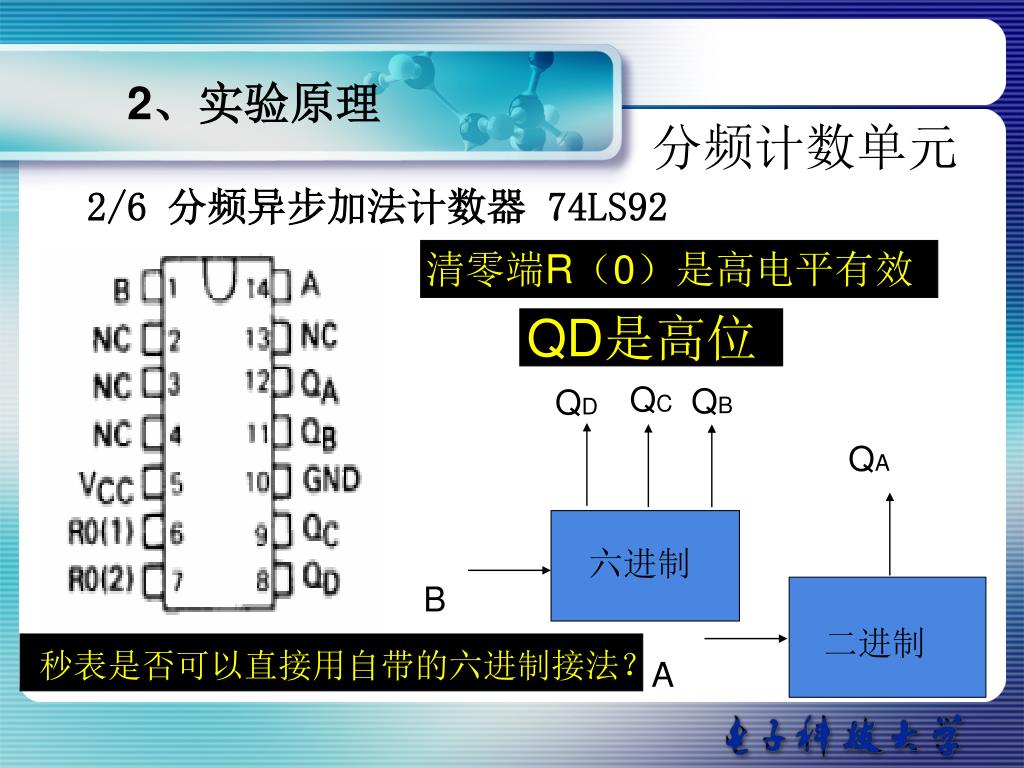

QA QC QB QD 清零端R（0）是高电平有效二进制六进制 B A QD是高位秒表是否可以直接用自带的六进制接法？ 2、实验原理分频计数单元 2/6 分频异步加法计数器 74LS92

QA QC QB QD 二进制六进制 B A 2、实验原理分频计数单元 2/6 分频异步加法计数器 74LS92 秒表是否可以直接用自带的六进制接法？

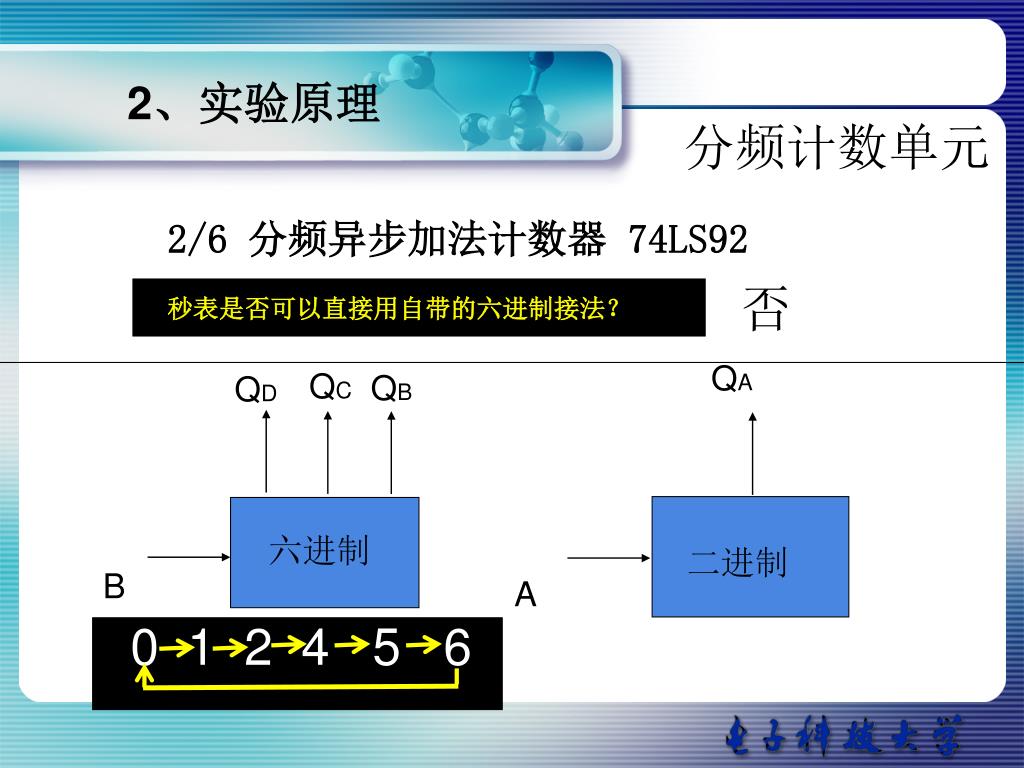

QA QC QB QD 二进制六进制 B A 0 1 2 4 5 6 2、实验原理分频计数单元 2/6 分频异步加法计数器 74LS92 否秒表是否可以直接用自带的六进制接法？

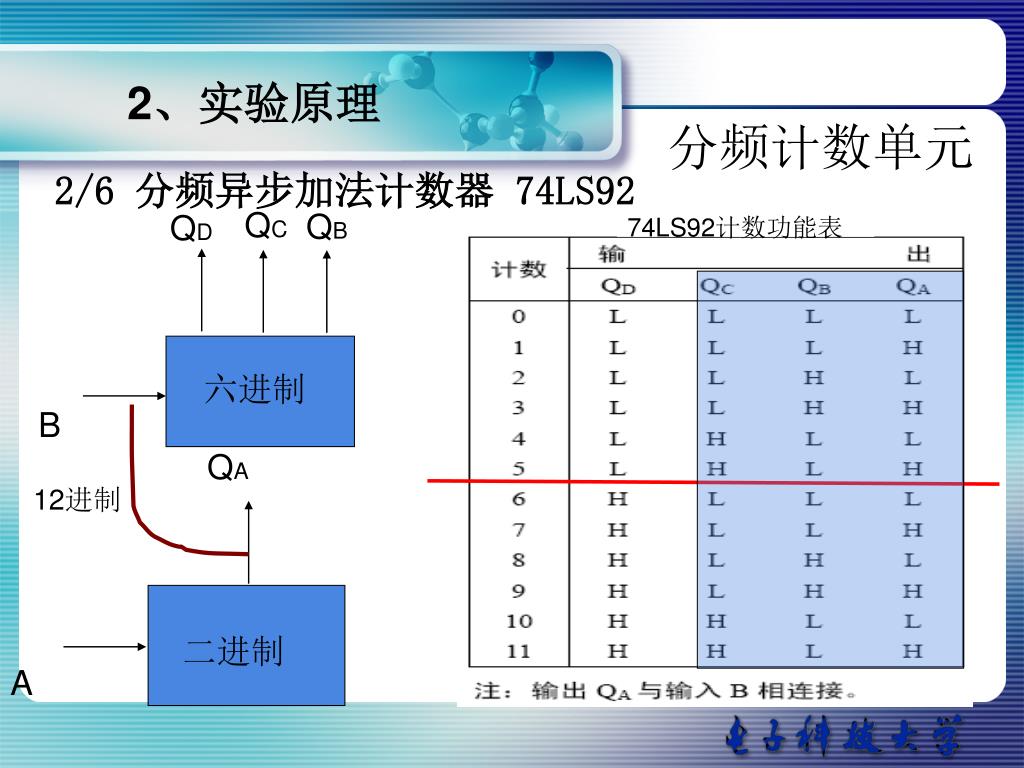

74LS92计数功能表 QA QC QB QD 二进制六进制 B A 2、实验原理分频计数单元 2/6 分频异步加法计数器 74LS92 12进制

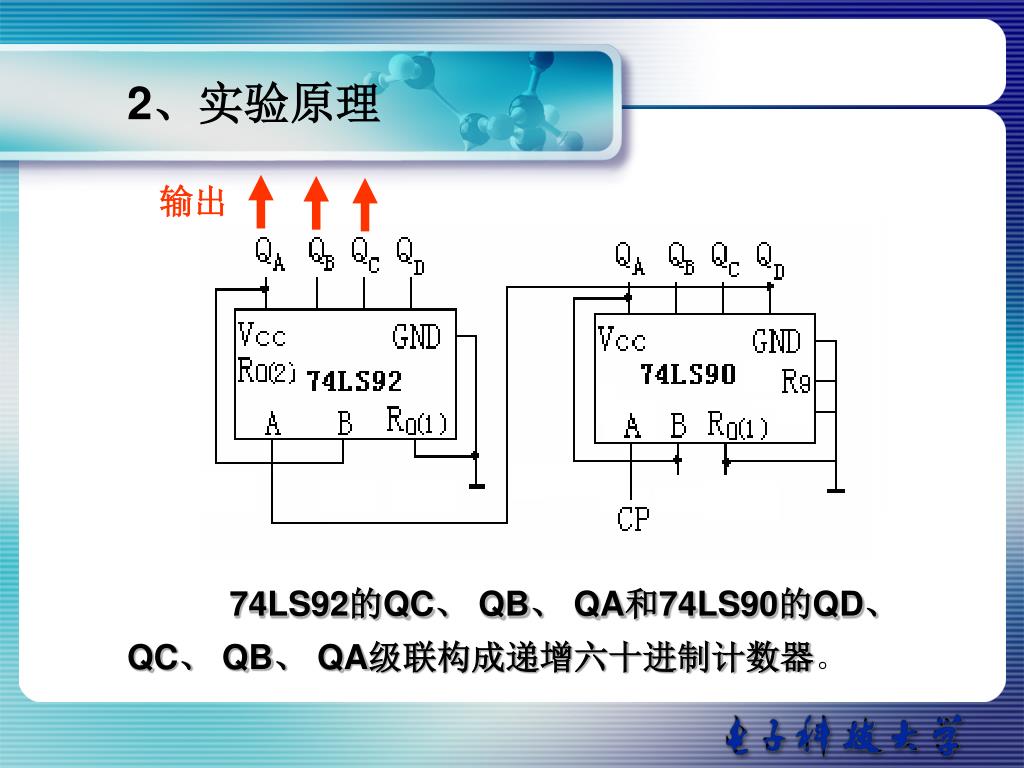

2、实验原理 输出 74LS92的QC、 QB、 QA和74LS90的QD、 QC、 QB、 QA级联构成递增六十进制计数器。

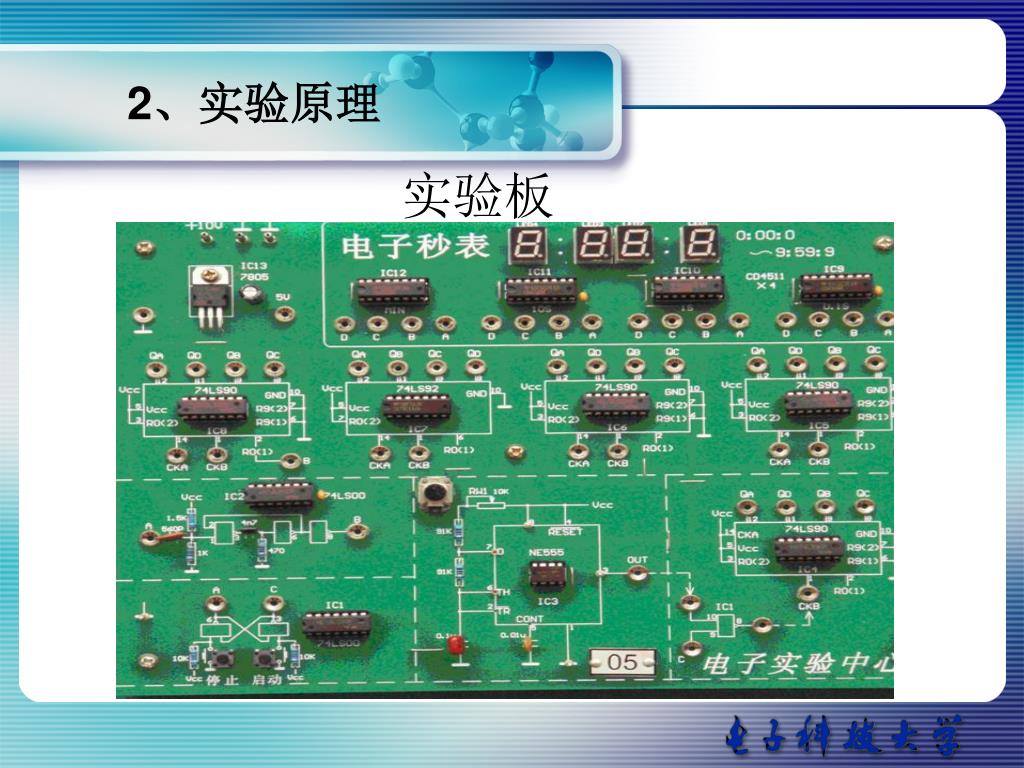

2、实验原理 实验板

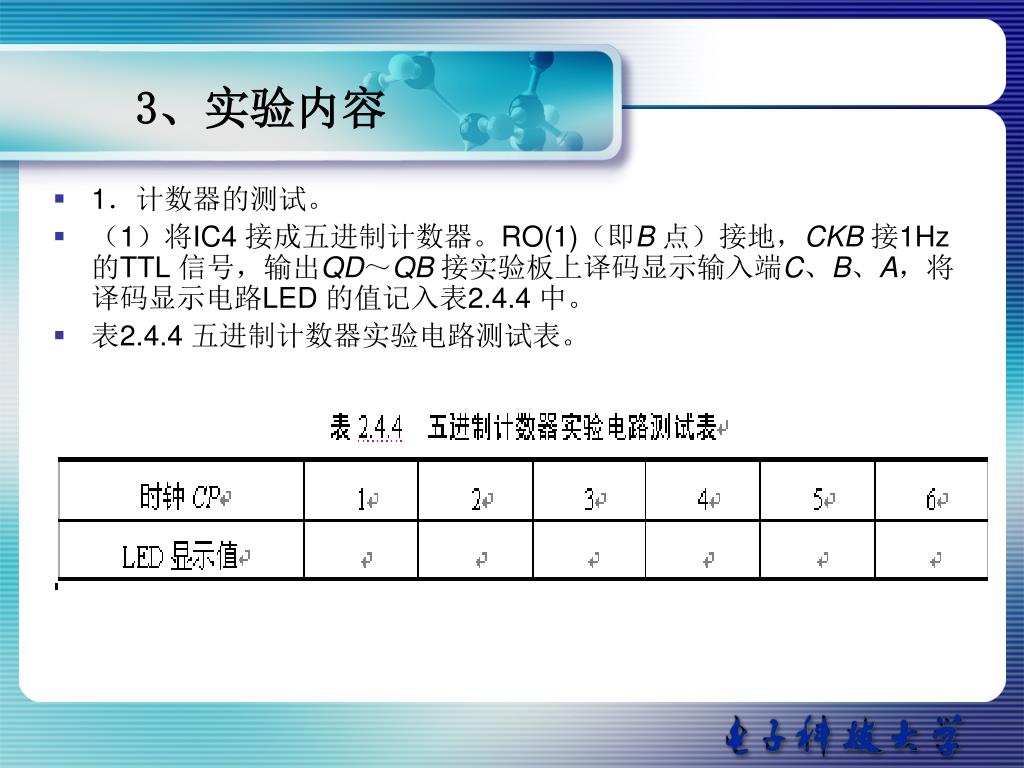

1．计数器的测试。 （1）将IC4 接成五进制计数器。RO(1)（即B 点）接地，CKB 接1Hz 的TTL 信号，输出QD～QB 接实验板上译码显示输入端C、B、A，将译码显示电路LED 的值记入表2.4.4 中。表2.4.4 五进制计数器实验电路测试表。 3、实验内容

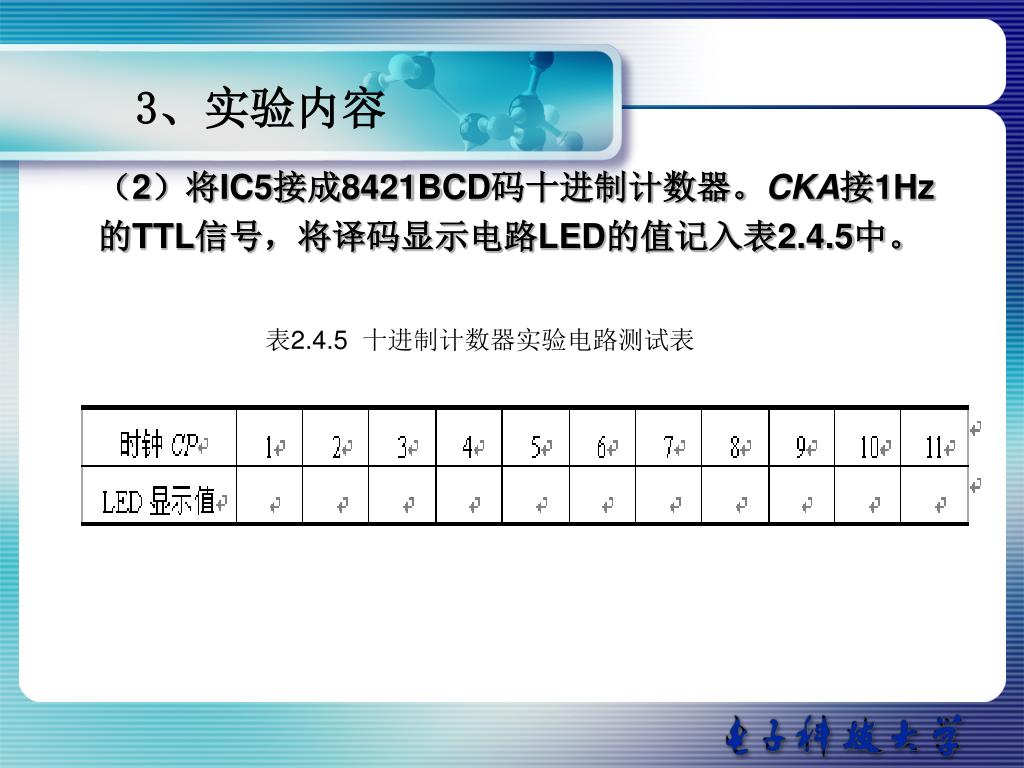

3、实验内容 （2）将IC5接成8421BCD码十进制计数器。CKA接1Hz的TTL信号，将译码显示电路LED的值记入表2.4.5中。表2.4.5 十进制计数器实验电路测试表

（3）设计实验电路将IC5、IC6接成二十进制计数器。画出实验电路连接图。CKA接1Hz的TTL信号，将译码显示电路LED的值记入表2.4.6中。（3）设计实验电路将IC5、IC6接成二十进制计数器。画出实验电路连接图。CKA接1Hz的TTL信号，将译码显示电路LED的值记入表2.4.6中。 3、实验内容

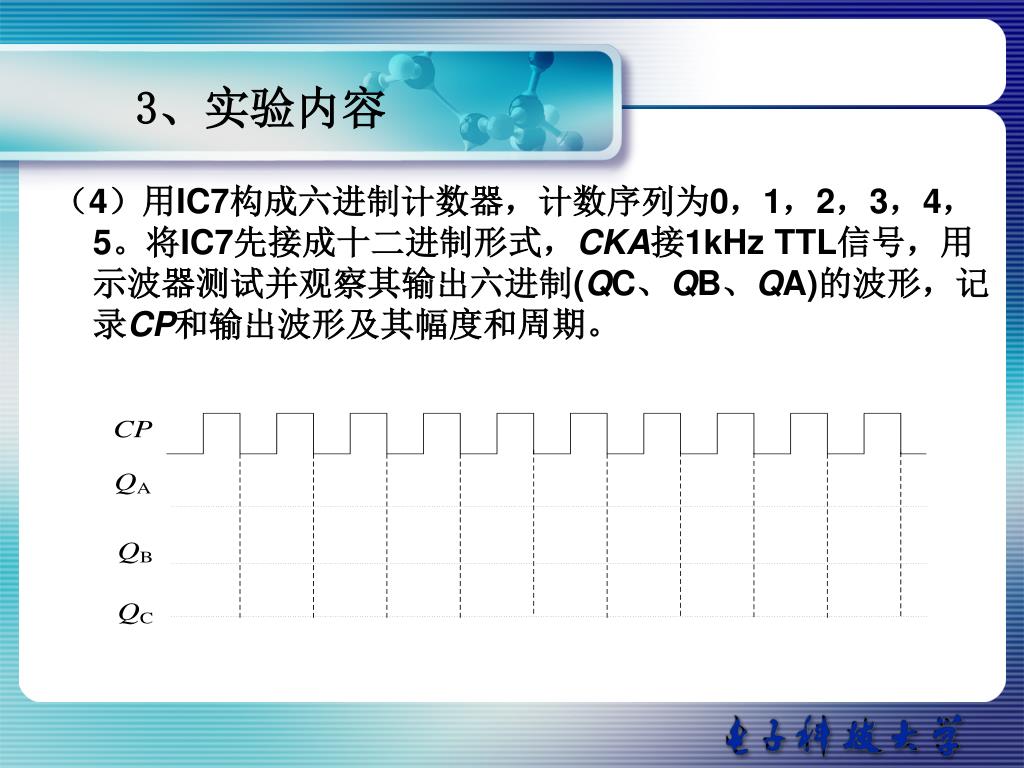

（4）用IC7构成六进制计数器，计数序列为0，1，2，3，4，5。将IC7先接成十二进制形式，CKA接1kHz TTL信号，用示波器测试并观察其输出六进制(QC、QB、QA)的波形，记录CP和输出波形及其幅度和周期。 3、实验内容

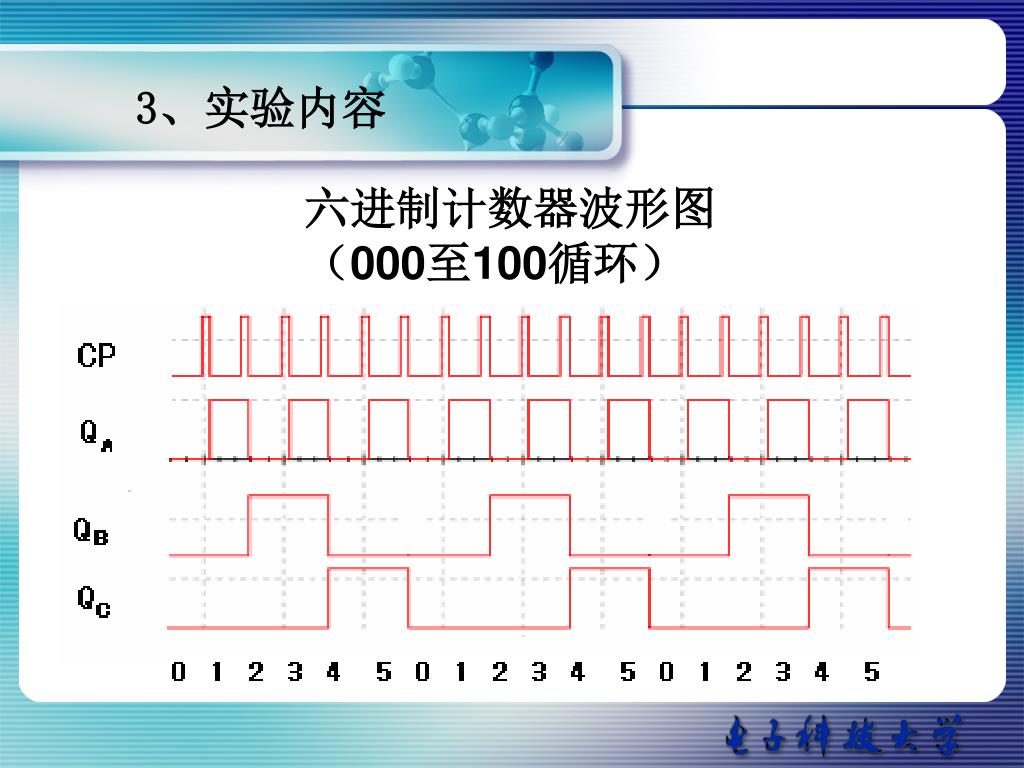

3、实验内容 六进制计数器波形图（000至100循环）

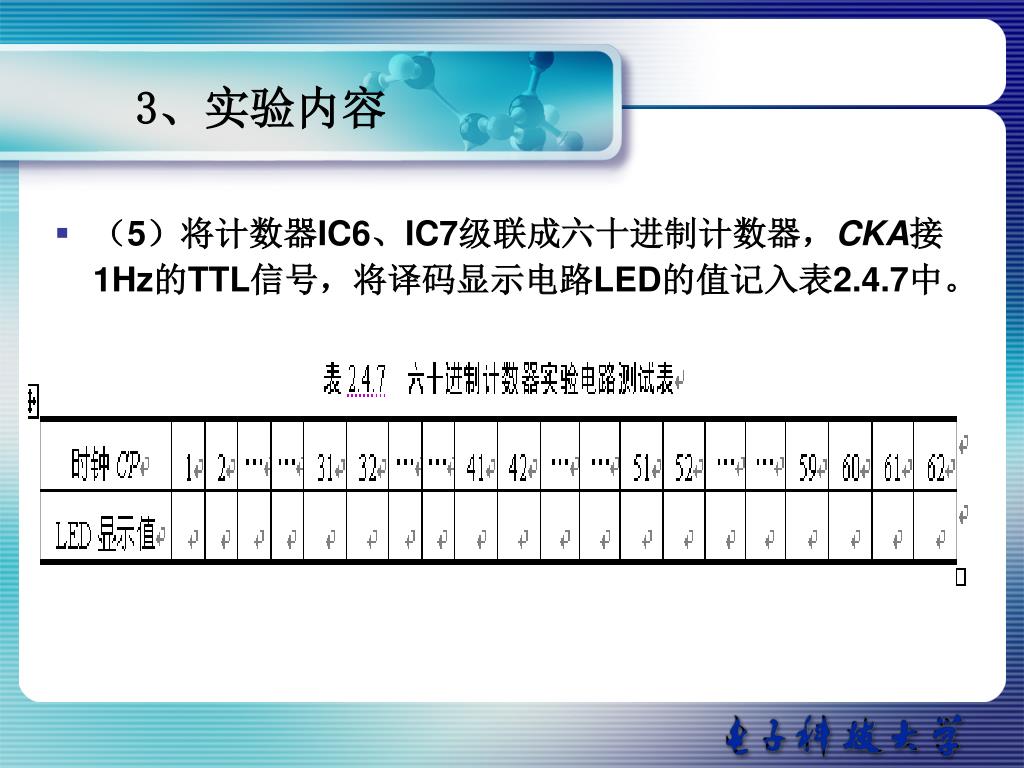

（5）将计数器IC6、IC7级联成六十进制计数器，CKA接1Hz的TTL信号，将译码显示电路LED的值记入表2.4.7中。（5）将计数器IC6、IC7级联成六十进制计数器，CKA接1Hz的TTL信号，将译码显示电路LED的值记入表2.4.7中。 3、实验内容

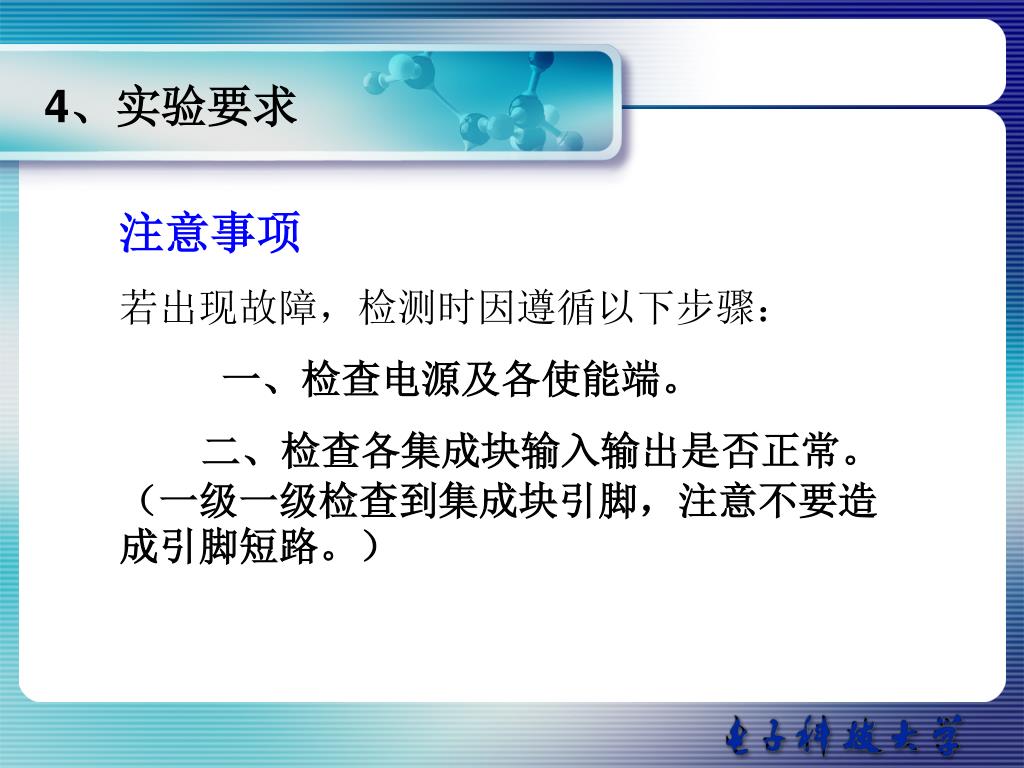

4、实验要求 注意事项若出现故障，检测时因遵循以下步骤：一、检查电源及各使能端。二、检查各集成块输入输出是否正常。（一级一级检查到集成块引脚，注意不要造成引脚短路。）

4、实验要求 1、按要求完成原始数据记录 2、回答实验课后思考题 3、总结实验结论 4、完成实验报告

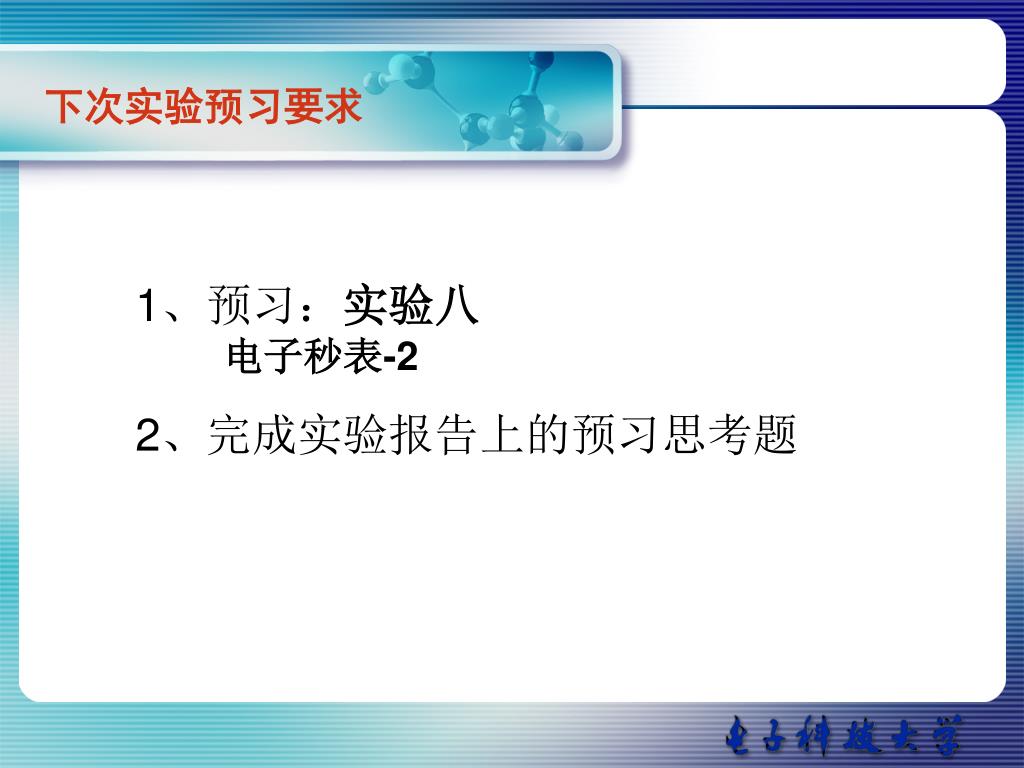

下次实验预习要求 1、预习：实验八电子秒表-2 2、完成实验报告上的预习思考题
