▶ 구성  Main Frame : MV - 200MF 3RU 19” Standard Rack Type Dual Power Supply

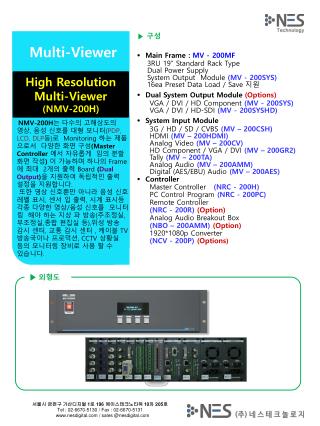

1. ▶ 구성  Main Frame : MV - 200MF 3RU 19” Standard Rack Type Dual Power Supply System Output Module (MV - 200SYS) 16ea Preset Data Load / Save 지원  Dual System Output Module (Options) VGA / DVI / HD Component(MV - 200SYS) VGA / DVI / HD-SDI(MV - 200SYSHD)  System Input Module 3G / HD / SD / CVBS (MV – 200CSH) HDMI (MV – 200HDMI) Analog Video (MV – 200CV) HD Component / VGA / DVI (MV – 200GR2) Tally (MV – 200TA) Analog Audio (MV – 200AMM) Digital (AES/EBU) Audio (MV – 200AES)  Controller Master Controller (NRC - 200H) PC Control Program (NRC - 200PC) Remote Controller (NRC - 200R) (Option) Analog Audio Breakout Box (NBO – 200AMM) (Option) 1920*1080p Converter (NCV - 200P) (Options) 허허허허 Multi-Viewer High Resolution Multi-Viewer (NMV-200H) NMV-200H는 다수의 고해상도의 영상, 음성 신호를 대형 모니터(PDP, LCD, DLP등)로 Monitoring 하는 제품 으로서 다양한 화면 구성(Master Controller 에서 자유롭게 임의 분할 화면 작성)이 가능하며 하나의 Frame 에 최대 2개의 출력 Board (Dual Output)을 지원하여 독립적인 출력 설정을 지원합니다. 또한 영상 신호뿐만 아니라 음성 신호 레벨 표시, 센서 입 출력, 시계 표시등 각종 다양한 영상/음성 신호를모니터 링 해야 하는 지상 파 방송(주조정실, 부조정실,종합 편집실 등),위성 방송 감시 센터, 교통 감시 센터 , 케이블 TV 방송국이나 프로덕션, CCTV 상황실 등의 모니터링 장비로 사용 할 수 있습니다. ▶외형도 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

2. ▶ 특 징 1. 다양한 비디오 입력 신호 모니터링 (Multi-Format Video Input Signal Monitoring)  3G (1920*1080p) / HD-SDI (1920*1080i / 1280*720p) / SD-SDI (625 & 525) / Analog CVBS (NTSC/PAL) (Auto Detecting) Connecter : BNC Type×4ea  HDMI (3G/HD/SD-SDI or PC) 3G (1920*1080p 50/59.59/60) HD (1920*1080i, 1280*720p, 50/59.59/60) SD (720*486 59.94i, 720&576 50i) PC (640*480, 800*600, 1024*768, 1280*1024, 1280*720p,1920*1080, 1920*1200,60/72Hz) Connecter : A Type×4ea  Analog CVBS (NTSC/PAL) (Auto Detecting) BNC Type×4ea  VGA (640*480 / 800*600 / 1024*768 / 1280*1024) 15p DIN Type×2ea  DVI ( 1280*720P/1920*1080i) 2. 다양한 오디오 입력 신호 모니터링(Multi-Format Audio Input Signal Monitoring)  HD/SD-SDI (Embedded) : 2,4,8ch Stereo  SD-SDI (Embedded) : 2,4ch Stereo  HDMI (Embedded) : 2ch Stereo  Digital Audio(AES/EBU) : 2ch Stereo  Analog Audio : 2ch Stereo 3. 고해상도 Dual Output 지원으로 대형 화면에 선명한 영상 감시 - VGA Output 1024 x 768 (XGA), 1280 x 1024 (SXGA) - DVI-I Output 1024 x 768 (XGA), 1280 x1024(SXGA), 1280 x720p,1920 x1080i, 1920 x1080p (options) - HD Analog Component (Y/Pb/Pr) Output 1280 x 720p,1920 x 1080i - HD-SDI Output(Option) 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

3. ▶ 특 징 4. 다양한 화면 Layout 구성 기본적인 1,4,9,16,32 구성과 임의의 특수 화면 Layout 구성 디자인 메뉴 송출 메뉴 5. 다수의 음성입력 신호 감시를 위한 음성 레벨 표시 및 1ch monitoring Output 기능 - CVBS(2chStereo Audio Level Display & Output)) - Digital AES/EBU(2chStereo Audio Level Display & Output) - HDMI(2chStereo Audio Level Display & Output) - HD/SD-SDI(Embedded 2,4,8ch Audio Level Display & Output)) 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

4. ▶ 특 징 6. 문자 표시 - 각기 분할화면 당 무한대 문자표시 (한글,영문,숫자,기호) - 그림,그라데이션,단일색등 다양한 라벨 이미지 지원 7. Signal Loss Alarm 검출 기능 - 비디오 신호 Loss 시 : Sync유무, Black , Freeze에 의한 Video Loss검출 및 알람 비프음 발생 및 표시 / 알람 로그 자동 저장 - 오디오 신호 Loss 시 : 입력 신호 Loss 검출, ch별 입력신호 레벨 시간 설정 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

5. ▶ 특 징 7. Signal Loss Alarm 검출 기능 - Alarm Loss Detecting 주 메뉴 (Log Data 및 Alarm Beep 음 ) - Alarm Loss Detecting 주 메뉴 (Log Data 및 Alarm Beep 음 ) - 녹색 : 정상 Signal 표시 , (Ch Loss 시 적색으로 표시) - 적색 : LossSignal 표시 ( 비디오 Sync Loss, Freeze, Black), (오디오 Level Loss), (GPI Loss), (Power Loss) 표시 (Ch 정상으로 복귀 시 녹색으로 표시) ♦ 비프 : 각기 다른 Ch LossSignal 의 Alarm Beep 음을 확인 후 중지 시키는 메뉴 (운영자가 수동으로 제어 가능) ♦ 복구 : 각기 다른 Ch LossSignal 이 정상으로 복귀 시 표시 ♦ 장비 : 현재 Network에 접속되어 있는 장비 이름 표시 ♦ 채널 : Alarm Loss Signal 채널 이름 표시 ♦ 유형 : Alarm Loss Signal 의 종류 표시 ( 비디오 Sync Loss, Freeze, Black), (오디오 Level Loss), (GPI Loss), (Power Loss) ♦ 입력/슬롯 : Alarm Loss Signal 발생 시 ( 현재 장착되어 있는 입력 슬롯 및 번호 표시) ♦ 세부내용 : Alarm Loss Signal 발생 시오디오(왼쪽, 오른쪽), Power, 레이아웃 등을 표시 ♦ 발생시간 : Alarm Loss Signal 발생 시간 표시 (년,월,일, 시간표시) ♦ 복구시간 : Alarm Loss Signal 발생 후 북구되는 시간 표시 (년,월,일, 시간표시) ♦ 알람기간 : Alarm Loss Signal 발생 후 최종 북구되는 시간 표시 (총 알람 시간 표시) - - 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

6. ▶ 특 징 8. 알람 Loss Detecting(Alarm 발생시 비프 발생) 기능 - Alarm Loss Detecting (Alarm Beep 설정 메뉴 ) ♦ 알람 비프 사용 : 알람 비프음 사용 선택 메뉴 ♦ 알람 종료 시 비프 자동 중지 : ♦ Loss Signal 발생 후 정상 복구 시 자동으로 비프음도 중지(선택 시) ♦Loss Signal 발생 후 정상 복구 시 수동으로 비프음 중지(미 선택 시) ♦ 비프 간격 : Loss Signal 발생 시 비프음의 시간 간격 조정 메뉴 (초 단위) ♦ 반복회수 : Loss Signal 발생 시 비프음의 회수 조정 메뉴 - - Alarm 비프음 설정 : 비디오 로스, 비디오 블랙, 비디오 프리즈, 오디오 로스, GPI 입력 (각기 동일 및 다른 비프음 으로 설정 가능) - Alarm 비프음 삭제 : 전체 및 부분 적으로 비픔음 삭제 메뉴 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

7. ▶ 특 징 8. 알람 Loss Detecting(Alarm 발생시 비프 발생) 기능 - Alarm Loss Detecting (Alarm Beep 설정 메뉴 ) - Alarm 보고서 : Loss Signal 발생 된 알람 유형 별 보고서 출력 메뉴 입니다…. - 엑셀 유형으로 저장된 화일 - 텍스트 유형으로 저장된 화일 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

8. ▶ 특 징 9. Display 기능 시계 , 타이머 , 날짜 , 로고 Image , 탈리표시 녹화 중 1스튜디오 주조정실 부조정실 ↑ 12 : 34 : 52 ↓ 05 : 21 : 46 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

9. ▶ Dual Output 분할Pattern System 구성 Audio Input -Analog CVBS(2ch) -Digital (AES/EBU) 2ch) -HDMI(Embedded 2ch) -SD-SDI(Embedded2,4ch) -HD-SDI(Embedded4,8ch) Video Input -3G -Composite -SD-SDI -HD-SDI -HDMI -HD Analog Component -DVI,VGA 그림파일삽입 Logo, Image등 Date (년/월/일) Tally Indicators (Bar) PIP 화면 지원 Analog,Digital Clock 외부 LTC/SMPTE 입력 BLACK FREEZE Output-1 Output-2 DVI-I ,VGA, HD Component HD-SDI (Option) DVI-I ,VGA, HD Component HD-SDI (Option) Audio Loss Text ID (한글,영문,숫자표시) Analog & Digital Audio (AES/EBU) Output Video Loss Video Freeze Video Black Multi-Viewer System (NMV-200H) RS-485 Network (TCP/IP) Sensor Output HUB LTC / GenLock Input Master Controller (NRC-200H) Remote Controller (NRC-200R) 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

10. ▶ 제품 외형도 전면부 < 다양한 신호 모니터링> - Analog CVBS, VGA, DVI, SD-SDI, HD-SDI , HDMI, HD Component YUV, 등 최대 CVBS 40 입력 - Module Type으로 사용자가 원하는 입력신호로 구성하여 장착 <전면 Key에 의한 프리셋 불러오기 기능(최대 16개 Layout)> < 입력 영상수의 무제한 확대 가능 > - 다수의 기기를 종속 연결하여 입력 표시 가능 - 최대 연결기기수 x 32개의 입력 표시 가능 Dual Power Switch ON / OFF 각종 설정 및 제어 판넬 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

11. ▶ 제품 외형도 후면부 4ch CVBS Input Module (MV-200CV) 4ch HDMI Input Module (MV-200HDMI) 4ch 3G / HD / SD-SDI / CVBS Input Module (MV-200CSH) 4ch HD/SD-SDI Input Module (MV-200HD) 2ch DVI /VGA Input Module (MV-200GR2) 32ch Tally Input Module (MV-200TA) 16ch Digital(AES/EBU) Audio Input Module (MV-200AES) Dual Power Supply (AC100V ~ 240V 50/60Hz) 16ch Analog Audio Input Module (MV-200AMM) OUTPUT-2 OUTPUT-1 • -VGA OUTPUT • 1024 x 768, XGA /1280 x 1024, SXGA • -DVI OUTPUT • 1024 x 768, XGA /1280 x 1024, SXGA • 1280x720p / 1920 x 1080i / • 1920*1080p (Options) • -HD Component Output • 1280x720p / 1920 x 1080i • HD-SDI 4ch Tally Output RS-232C - REF/SYNC Input - Audio Output Digital(AES/EBU) Output HD Analog Component YUV Input Module LTC (Time Code) Input LAN (Control) Input 32ch or 16CH Analog Audio Breakout Box (NBO-200AMM) 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

12. ▶ 제품 외형도 Main Frame (MV-200MF) < 제품 이미지 > 3RU 19” Rack Type , Dual Power , System Output Board) Dual System Output Board (MV-200SYSHD) DVI, HD-SDI Dual System Output Board (MV-200SYS) DVI / VGA / HD Component Multi 3G/HD/SD with composite Input Board (MV-200CSH) (4ch , 3G/HD/SD/CVBS (Auto Detecting) , BNC Jack HDMI Input Board (MV-200HDMI) (4ch , HDMI , A-Type Jack 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

13. ▶ 제품 외형도 DVI/VGAI Input Board (MV-200GR2) (2ch , (800*600 / 1024*768 / 1280*1024) Tally Input Board (MV-200TA) (32ch Input / 4ch Output Relay Type) Digital Audio Input Board (MV-200AES) (16ch Balance , (AES / EBU) Analog Audio Input Board (MV-200AMM) (16ch Balance Stereo ) PC Control Program (NRC-200PC) Master Controller (NRC-200H) (PC + Control Program) Remote Controller (NRC-200R) (Options) Analog Audio Breakout Box (NBO-200AMM) (Options) (16EA M/V Control 및 16EA Layout Control) (16ch Balance Terminal Jack) 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

14. ▶ 납품 업체 현황 지상파 방송국 - KBS (중계 인프라,방송운용국) - MBC (뉴스룸 , 일산 제작센터) - SBS -EBS • KBS n (주조,A부조,C부조,종합편집실) - CJ 오쇼핑 (제작부조) • 국군방송(A부조,B부조,종합편집실,A/B편집실) - GS홈쇼핑 (제작부조) • 재능방송(제작부조) - 국회방송(종합편집실) - 곰TV - 동아TV PP 방송국 (MSO) • Tbroad 계열(송출) (수원,강서,안산,남동,ABC,기남,천안,전주,서부산) • Tbroad 계열(제작) (안산,남동,기남,천안) • CJ Hello -Vision 계열 (양천,영남,경남,가야,서면중앙,충청,충남) • C & M 계열 (용산,경기,구로,하남동부,서울미디어원) • CMB 계열 (한강,동서,수성/동구,광주) • HCN 계열 (서초,관악,동작,청주,금호,부산) • GS 계열 (강남,울산) (개별SO) • GBN 강원방송 - ABN 아름방송 -한국케이블TV호남방송 - 울산중앙케이블TV - KCTV제주방송 - 하나방송- 새로넷방송- 영서방송- 포항케이블방송 • TCN SO 방송국 DMC Center - KDMC - C & M - HCN -CJ Hellovision 송출 업체 • KT (IPTV) - KT (기술연구소) -KT (위성운용센터) - KT (ITC 국제위성센터) • 한국디지털위성방송(SkyLife) - SK Broadband(IPTV) - Broadband Media • 온세텔레콤(Open TV)– CJ Powercast(주조정실) -삼성네트웍스-드림라인 • LG Dacom (IPTV) - 라온엔터프라이즈 - CUDO 코포레이션 - TU 미디어 • 부산 시청 - 충남 도청 - 강원도청(화상회의 시스템) -울산 교육과학연구원 • 대전 교육청 -한국방송영상산업진흥원(KBI) - 한국소프트웨어진흥원(Kipa) • 한국전력(서울,전주 전력 사업소)-한국도로공사(전북지사 4개 지역) • 서울매트로(동작,동대문운동장,신림,종로3가,동대문역 PSD) • 대검찰청- 청와대법무부(교화방송) - 제천영상미디어센터(편집실) • 성남시청- 한국도로공사(편집실) - 화성시 의회-중앙우체국 -영등포구청 • 한국도로공사(강원지사) - 한국기계연구원- 원주시청 -KCA 관공서 및 기관 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

15. ▶ 납품 업체 현황 기업체 • 기업은행- 삼성전자 - 삼성생명- 삼성물산- 에버랜드- 제일모직 • 메리츠화재- KT 미디어 - 서울경제TV - KT&G(종합편집실) • LG전자 (가산R&D Center) - CJ 건설 - 현대증권-한국리서치 • 현대자동차 • 세종대 사이버 대학 - 성신여대 - 부산 영산대학교 • 동서 디지털 대학교 - 대구 사이버 대학교 - 강릉 대학교 • 남서울 대학교 - 동아방송대학교 - 광운대학교 • 서울예술대학 - 원광대학교 - 아현산업정보학교 학 교 군부대 - 미8군 - 포항해병대- 대전육군 교육 사령부 해외관련 - MBC아메리카- 미국 &TV - 케냐 GBN - BTL 종교단체 및 기타 -삼일교회 방송실 - 광명교회 방송실 - 온누리교회- 만나교회 • 통일교(청심원) -제주 남서울호텔 (카지노) 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

16. ▶ 제품 규격 Video Analog CVBS Video (MV-200CV) 3G / HD / SD-SDI / CVBS Video (MV-200CSH) 3G / HD /SD-SDI or PC (MV-200HDMI) Graphic (VGA) (MV-200GR2) Graphic (DVI) (MV-200GR2) : 4ch , BNC Jack (NTSC/PAL Auto Detecting) : 4ch , BNC Jack (3G/HD/SD-SDI/CVBS Auto Detecting) : 4ch , A Type 3G (1920*1080p 50/59.59/60) HD (1920*1080i, 1280*720p, 50/59.59/60) SD (720*486 59.94i, 720&576 50i) PC (640*480, 800*600, 1024*768, 1280*1024, 1280*720p,1920*1080, 1920*1200 60/72Hz) : 2ch , 15p D-Sub / HD Analog Component (Y/Pb/Pr , 3BNC) : 2ch , 24p DVI-I Type Audio Analog Audio (MV-200AMM) Analog Audio (MV-200AU) Digital Audio (MV-200AES) : 16ch Stereo , 100p DIN Jack : 16ch Stereo, Terminal Jack : 16ch AES/EBU or S/PDIF , Terminal Jack Output Input Others Tally or Sensor (MV-200TA) Ref (Sync) LTC (Time Code / SMPTE) : 32ch Contact Input / 4ch Relay Contact Output , Terminal Jack : CVBS BB or HDTV Sync , Terminal Jack : SMPTETime Code , BNC Jack System Output Board (MV-200SYS) System Output Board (MV-200SYSHD) Analog Audio Digital Audio : - DVI :1024*768(XGA) / 1280*1024(SXGA) / 1280*720p / 1920*1080i - HD Component(Y/Pb/Pr):1280*720p / 1920*1080i - VGA: 1024*768(XGA) / 1280*1024(SXGA) : - DVI :1024*768(XGA) / 1280*1024(SXGA) / 1280*720p / 1920*1080i - HD-SDI (1920*1080i , 1280*720p) : 1ch Stereo, Terminal Jack : 1ch Stereo AES/EBU or S/PDIFTerminal Jack 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

17. ▶ 제품 규격 LAN: (Ethernet 10/100Mbps) RJ 45 Display : Clock(Analog, Digital) / Date(년,월,일) / Logo Image삽입 / Timer (Up, Down) 화면 분할: 1,4,6,9,12,16,32,40화면 / 사용자 임의 특수 화면 구성 문자 표시 : 각기 분할화면 당 무한대 문자표시 (한글, 영문, 숫자, 기호) 음성레벨표시 : Analog 2채널 , Digital (AES/EBU 2채널, SD-SDI(Embedded)2,4,8채널 , HD-SDI(Embedded)2,4,8채널 각기 분할 화면(좌,우(V) / 상,하(H) / 사용자임의 크기의LED 표시기 모양으로 삽입 1개의 Frame당 장착 가능 Slot 수 : 8개(Dual Out Board장착 시) Video Loss 검출 : Sync, Black, Freeze 검출 / 알람 표시, 접점출력 Audio Loss 검출 : 입력 레벨 검출 / 시간 설정 기능 / 알람 표시, 접점출력 Loss 검출 및 Log 기록 : Event 발생시 내부 메모리 기록 / Master Controller 에서 Log 기록 검색, 알람 경보 -제어, Log기록 인쇄 원격 제어 (NRC-200H) : Ethernet LAN 10/100 , TCP/IP , 분할기 모든 기능 제어 전원 입력 : AC100V ~ 240V Free / 60Hz * 2 (Dual Power) 소비 전력 : 120 W max. 크기 : 19” Rack 3RU , 480(W)x133(H)x350(D) System & Display Options System Output Board (MV-200SYSHD) : - DVI :1024*768(XGA) / 1280*1024(SXGA) / 1280*720p / 1920*1080i - HD-SDI 1920*1080p Converter (NCV-200P) Analog Audio Breakout Box (NBO-200AMM) Remote Control Panel (NRC-200R) : Input : 1920*1080i / Output : 1920*1080p (3G) : 16 or 32ch Stereo, Terminal Jack : 각각의 16대 장비 ID 및 레이아웃 제어 (RS-485) 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com
