生命情報学基礎論 カーネル法

1. 生命情報学基礎論カーネル法 阿久津　達也 京都大学　化学研究所 バイオインフォマティクスセンター

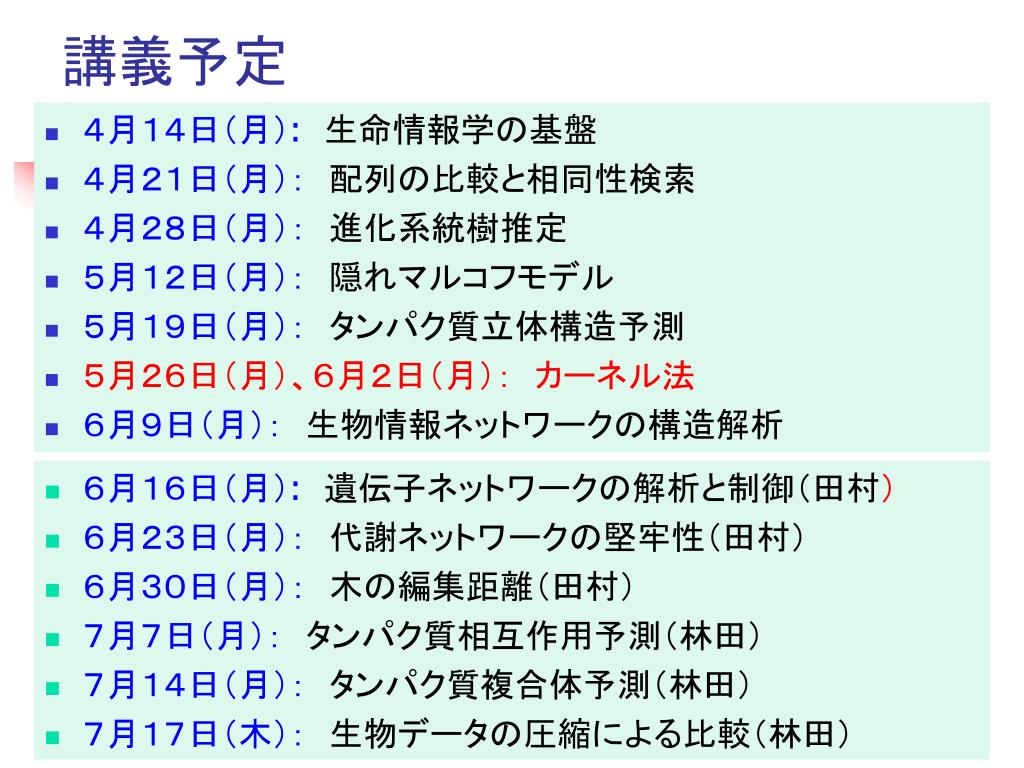

2. 講義予定 • ４月１４日（月）:生命情報学の基盤 • ４月２１日（月）：　配列の比較と相同性検索 • ４月２８日（月）：　進化系統樹推定 • ５月１２日（月）：　隠れマルコフモデル • ５月１９日（月）：　タンパク質立体構造予測 • ５月２６日（月）、６月２日（月）：　カーネル法 • ６月９日（月）：　生物情報ネットワークの構造解析 • ６月１６日（月）:遺伝子ネットワークの解析と制御（田村） • ６月２３日（月）：　代謝ネットワークの堅牢性（田村） • ６月３０日（月）：　木の編集距離（田村） • ７月７日（月）：　タンパク質相互作用予測（林田） • ７月１４日（月）：　タンパク質複合体予測（林田） • ７月１７日（木）：　生物データの圧縮による比較（林田）

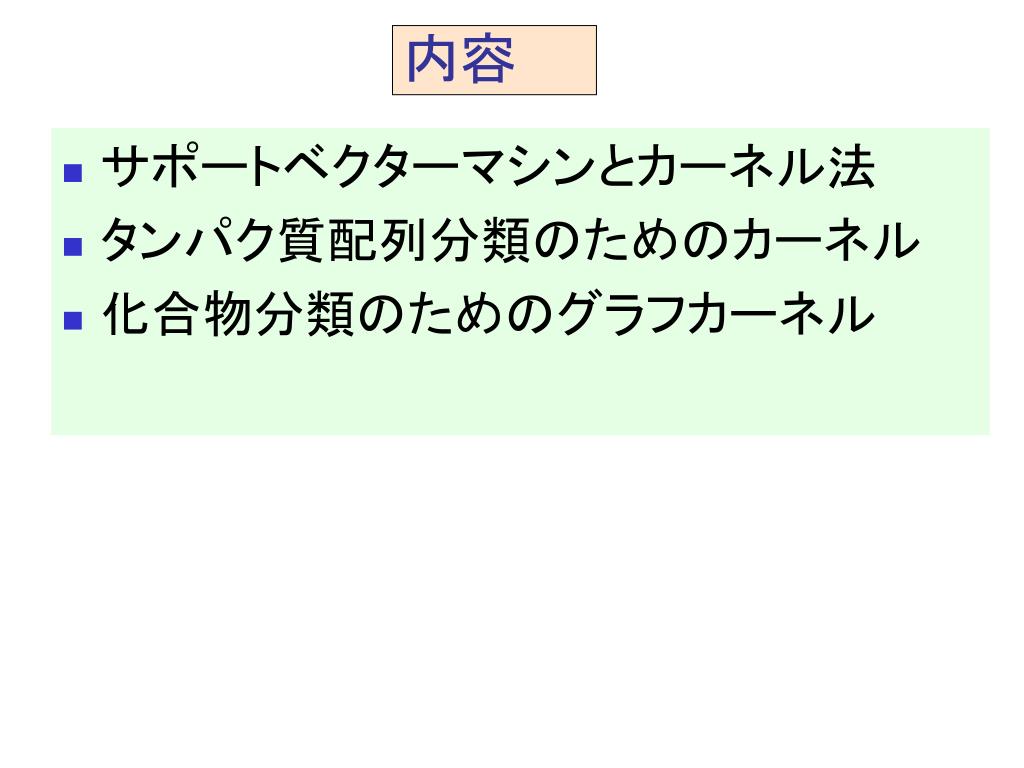

3. 内容 • サポートベクターマシンとカーネル法 • タンパク質配列分類のためのカーネル • 化合物分類のためのグラフカーネル

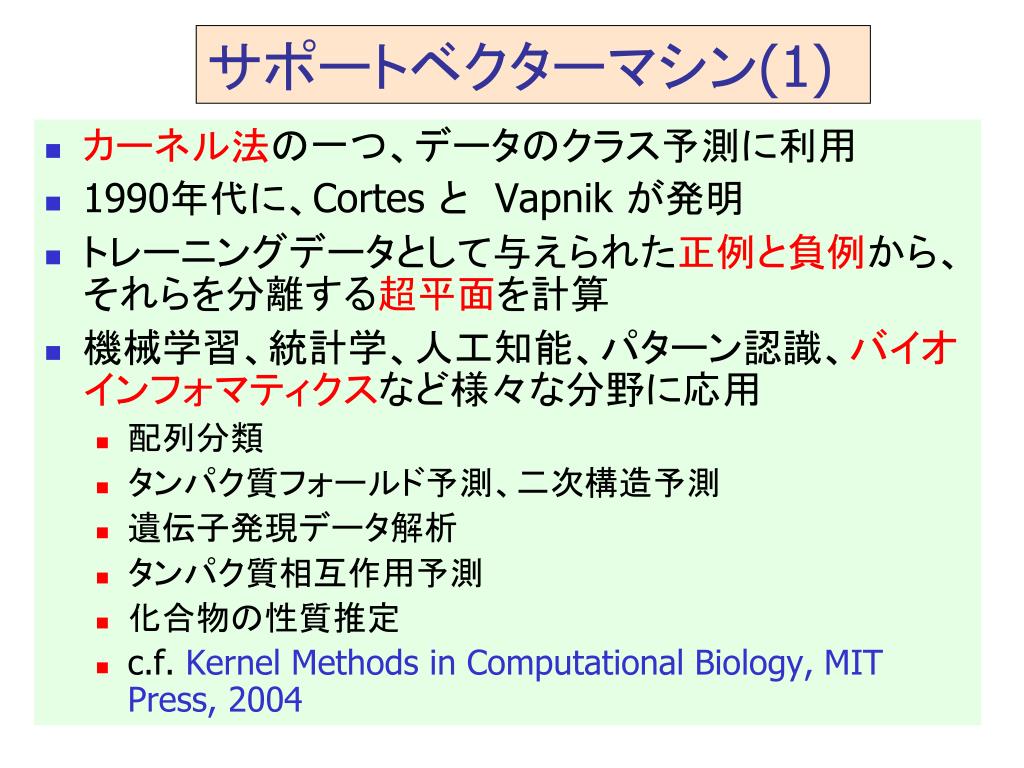

4. サポートベクターマシン(1) • カーネル法の一つ、データのクラス予測に利用 • 1990年代に、Cortes と　Vapnik が発明 • トレーニングデータとして与えられた正例と負例から、それらを分離する超平面を計算 • 機械学習、統計学、人工知能、パターン認識、バイオインフォマティクスなど様々な分野に応用 • 配列分類 • タンパク質フォールド予測、二次構造予測 • 遺伝子発現データ解析 • タンパク質相互作用予測 • 化合物の性質推定 • c.f. Kernel Methods in Computational Biology, MIT Press, 2004

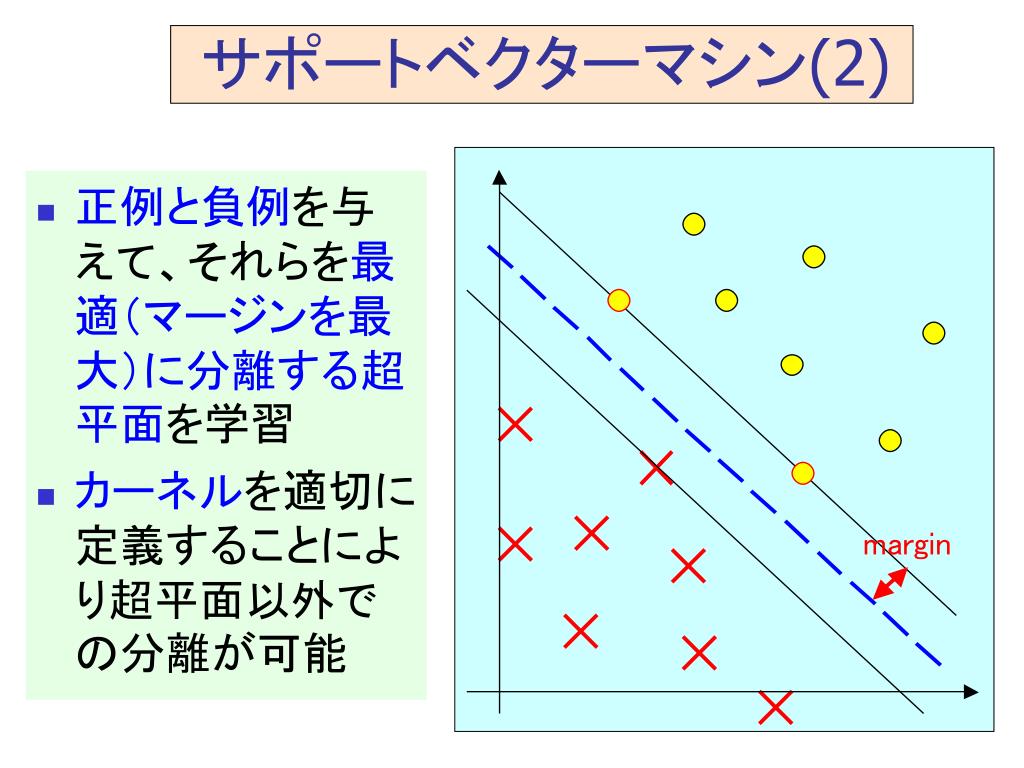

5. サポートベクターマシン(2) • 正例と負例を与えて、それらを最適（マージンを最大）に分離する超平面を学習 • カーネルを適切に定義することにより超平面以外での分離が可能

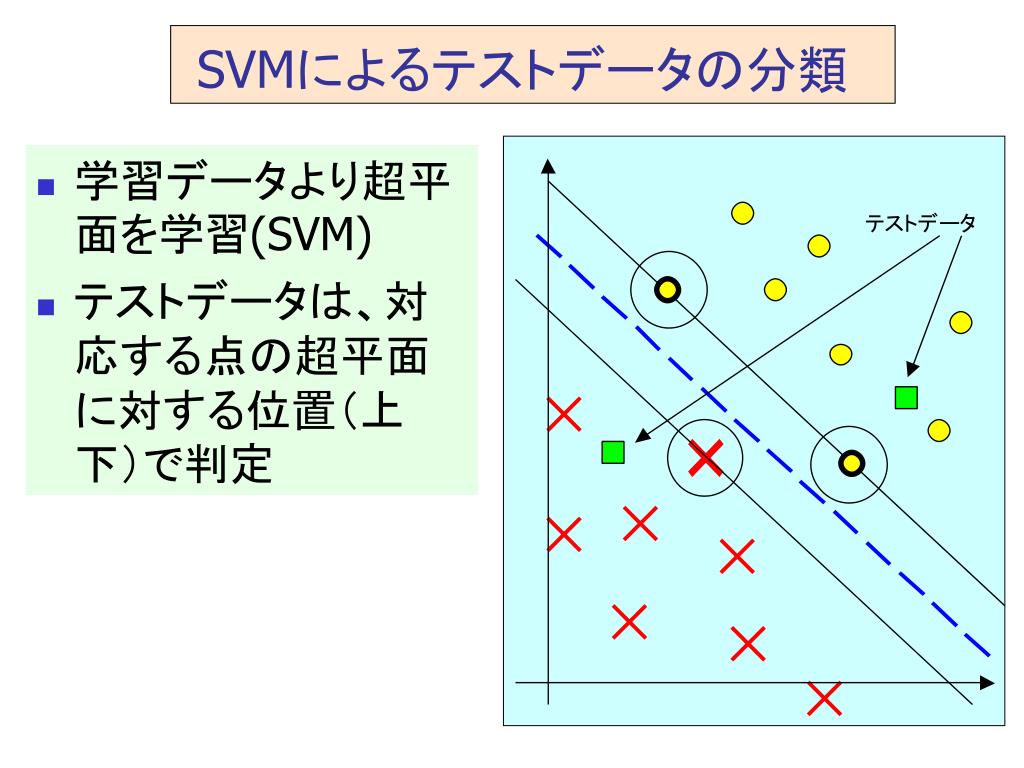

6. SVMによるテストデータの分類 • 学習データより超平面を学習(SVM) • テストデータは、対応する点の超平面に対する位置（上下）で判定

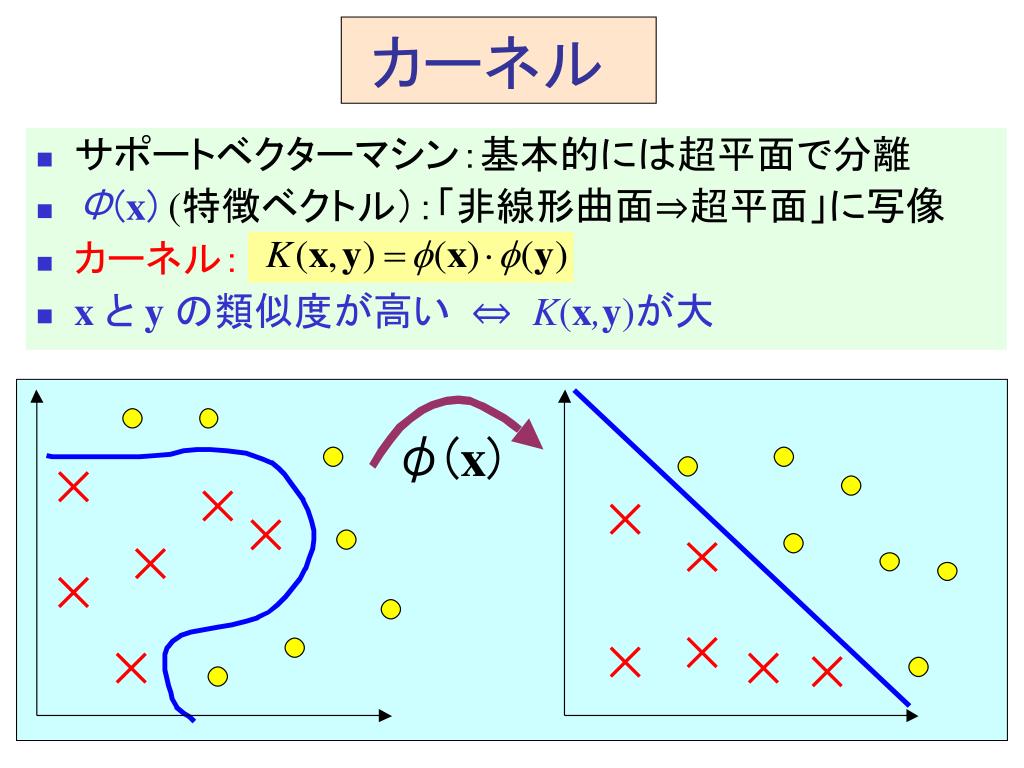

7. カーネル • サポートベクターマシン：基本的には超平面で分離 • Φ(x) (特徴ベクトル）：「非線形曲面⇒超平面」に写像 • カーネル： • xと yの類似度が高い ⇔ K(x,y)が大

8. カーネルの定義 • 関数 K: X×X→ Rがカーネル　　 iff. X から内積空間 Fへの写像Φが存在し、　　 　　とかける

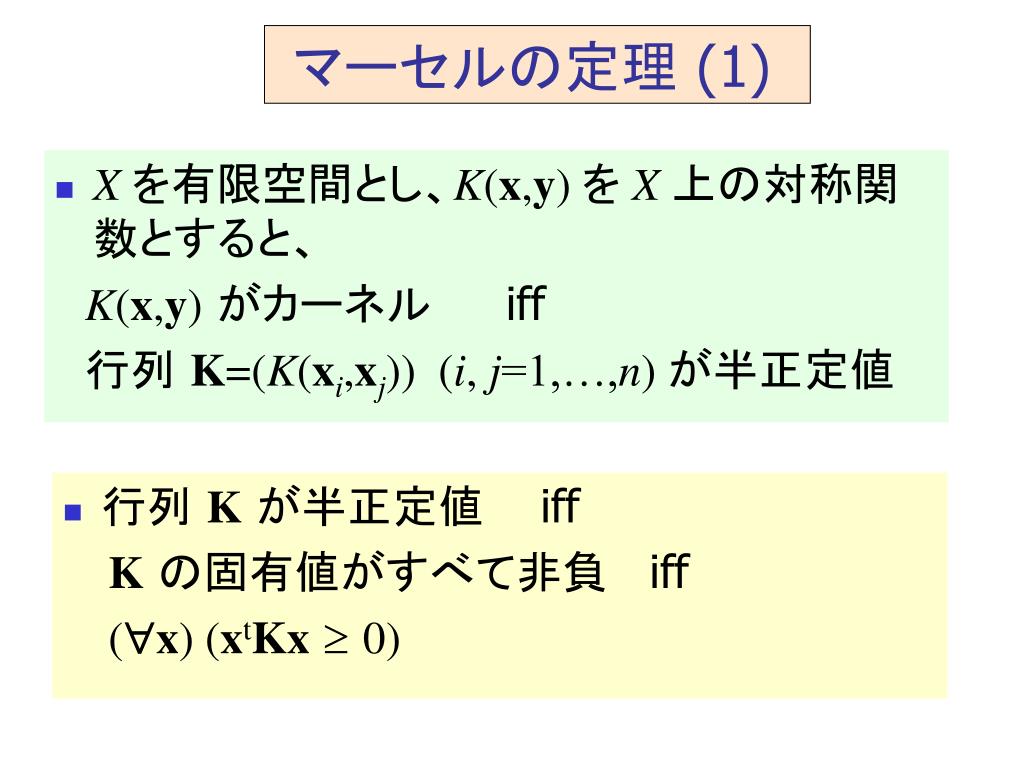

9. マーセルの定理 (1) • X を有限空間とし、K(x,y) を X上の対称関数とすると、 K(x,y)がカーネル　　 iff 　行列 K=(K(xi,xj)) (i, j=1,…,n) が半正定値 • 行列 Kが半正定値 iff Kの固有値がすべて非負 iff (x) (xtKx 0)

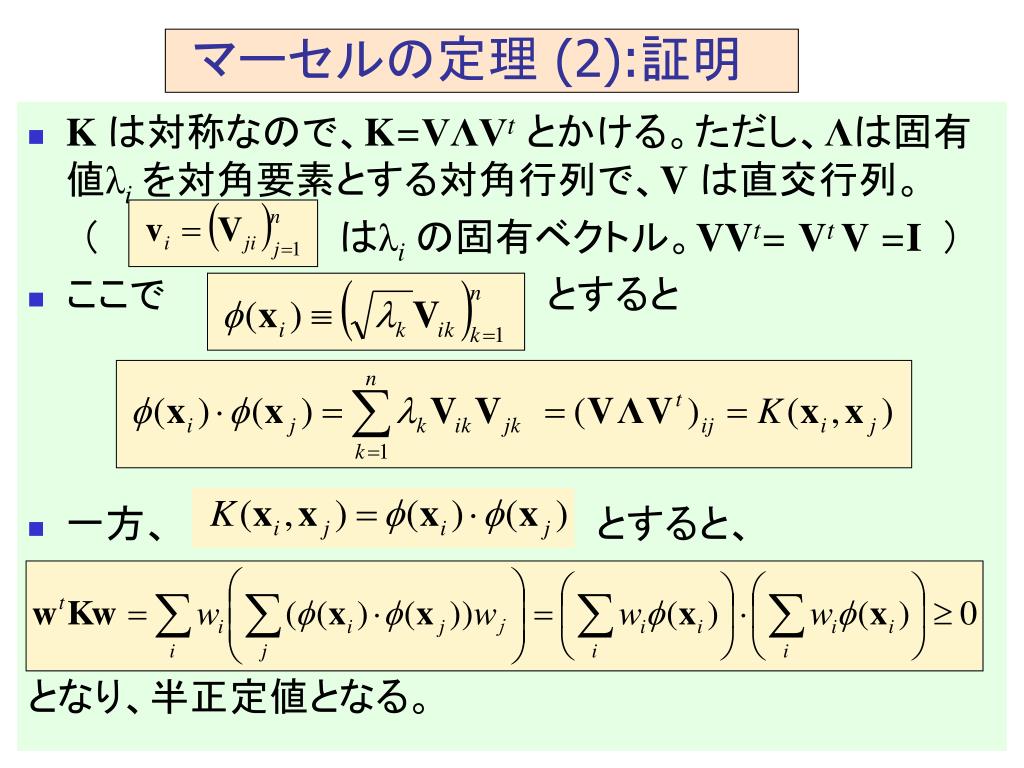

10. マーセルの定理 (2):証明 • Kは対称なので、K=VΛVtとかける。ただし、Λは固有値λiを対角要素とする対角行列で、Vは直交行列。 　　（　　　　　　　　　はλiの固有ベクトル。VVt= Vt V =I） • ここで　　　　　　　　　　　　　　 とすると • 一方、とすると、　　　　　　　　　　　　　　　 となり、半正定値となる。

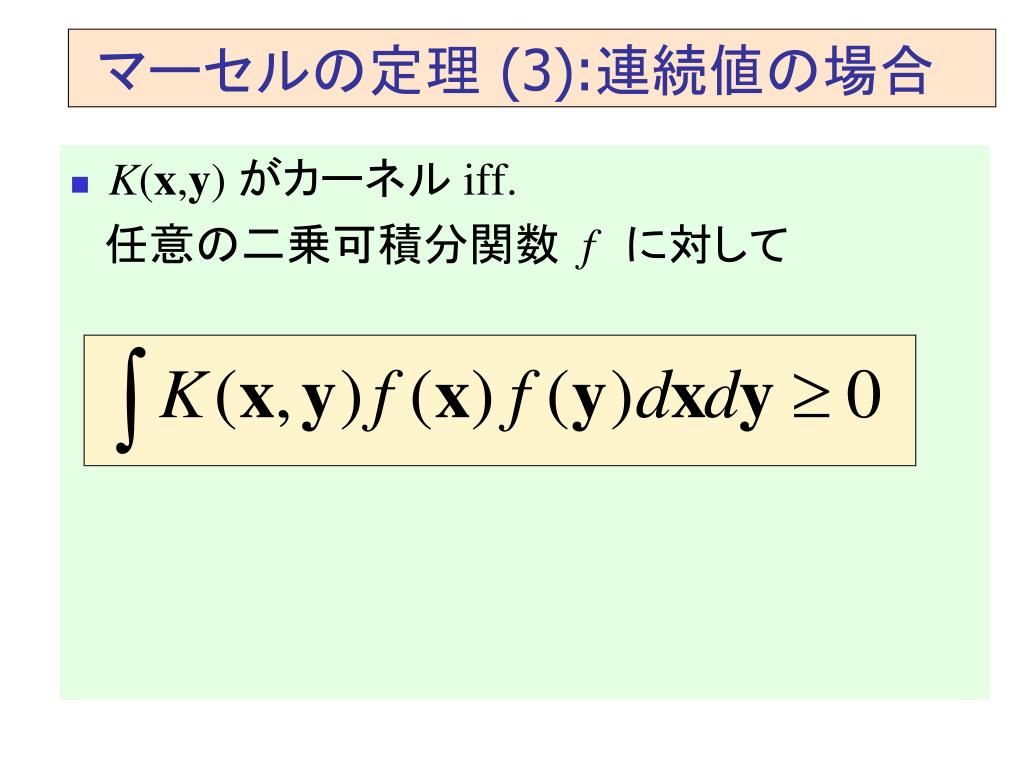

11. マーセルの定理 (3):連続値の場合 • K(x,y) がカーネル iff. 任意の二乗可積分関数 f　に対して

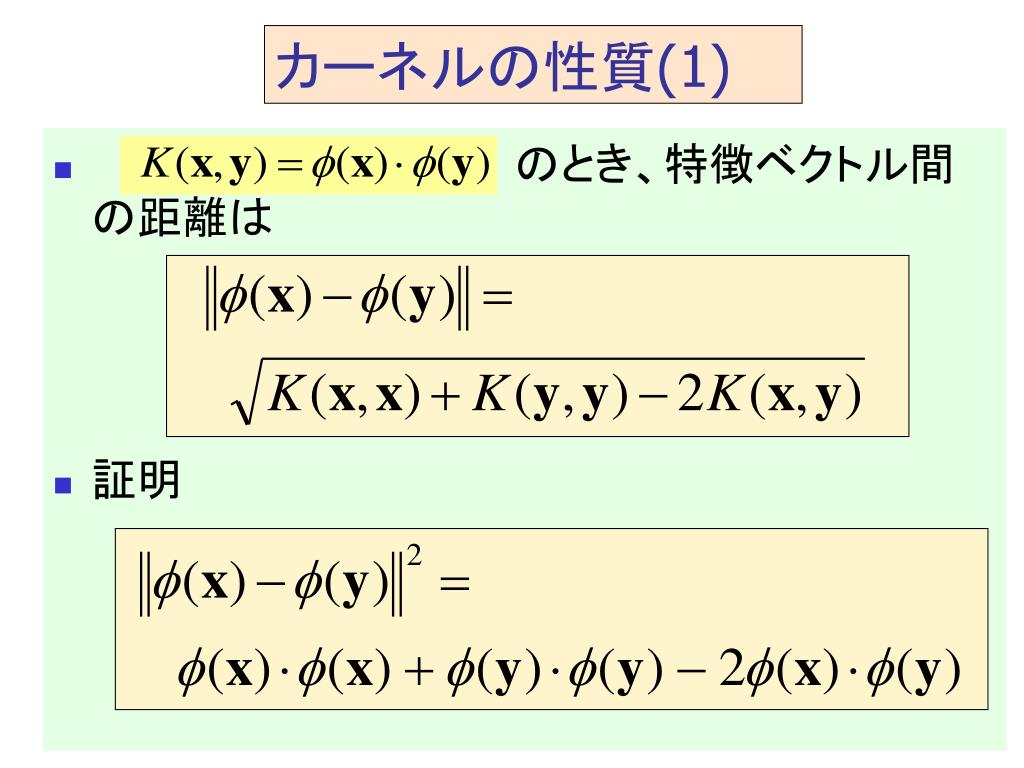

12. カーネルの性質(1) • のとき、特徴ベクトル間の距離は • 証明

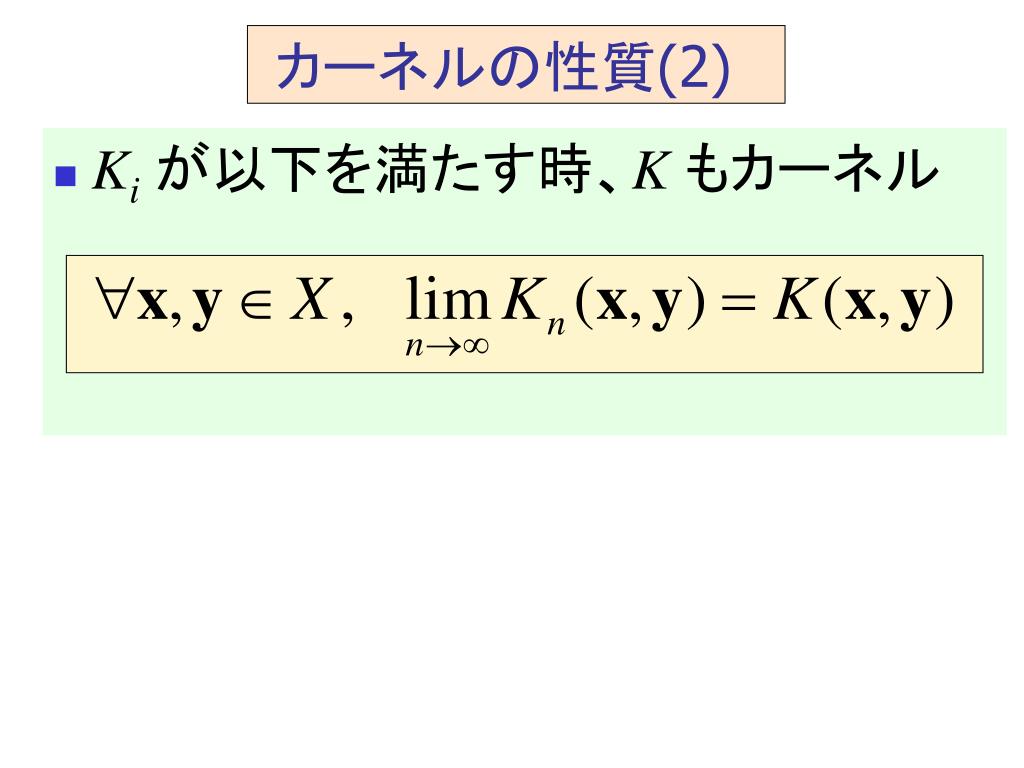

13. カーネルの性質(2) • Kiが以下を満たす時、Kもカーネル

14. カーネルの例(1) • (x・y+c)dはカーネル • 証明（d=2, c=0の場合）

15. カーネルの例(2) • K1, K2がカーネルの時、以下もカーネル • (i)(ii)より、カーネルの正係数の線形和もカーネル • (i)(ii)(iii)より、カーネルの正係数の多項式もカーネル

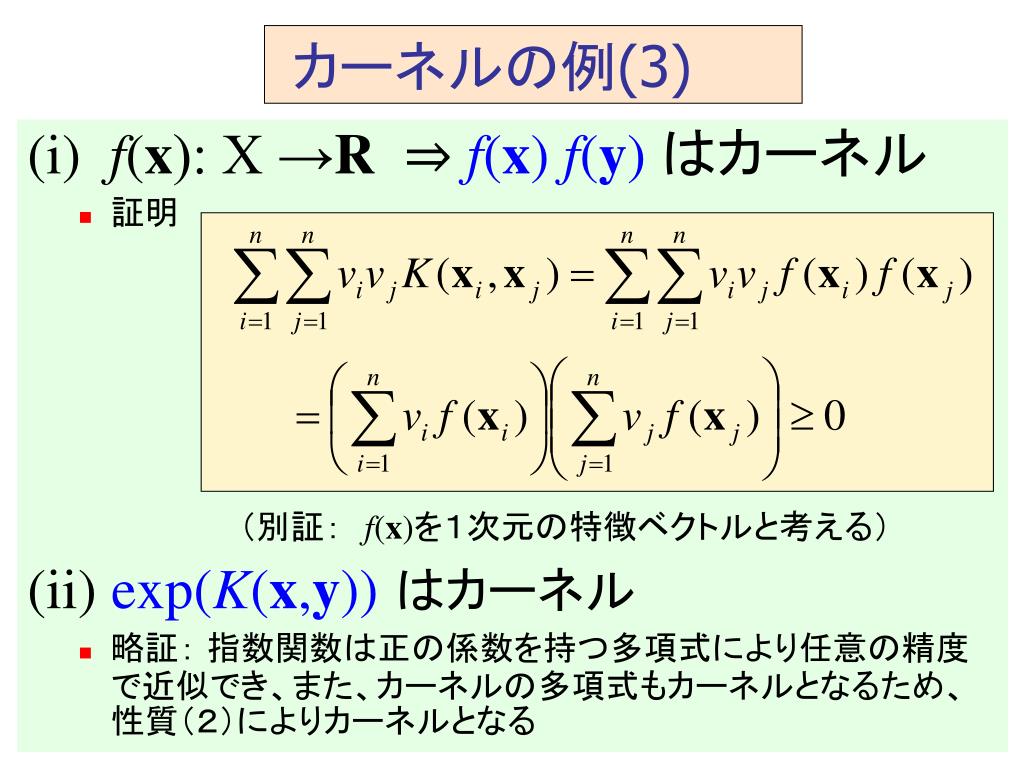

16. カーネルの例(3) (i) f(x): X →R ⇒ f(x) f(y) はカーネル • 証明 （別証：　f(x)を１次元の特徴ベクトルと考える） (ii)exp(K(x,y))はカーネル • 略証： 指数関数は正の係数を持つ多項式により任意の精度で近似でき、また、カーネルの多項式もカーネルとなるため、性質（２）によりカーネルとなる

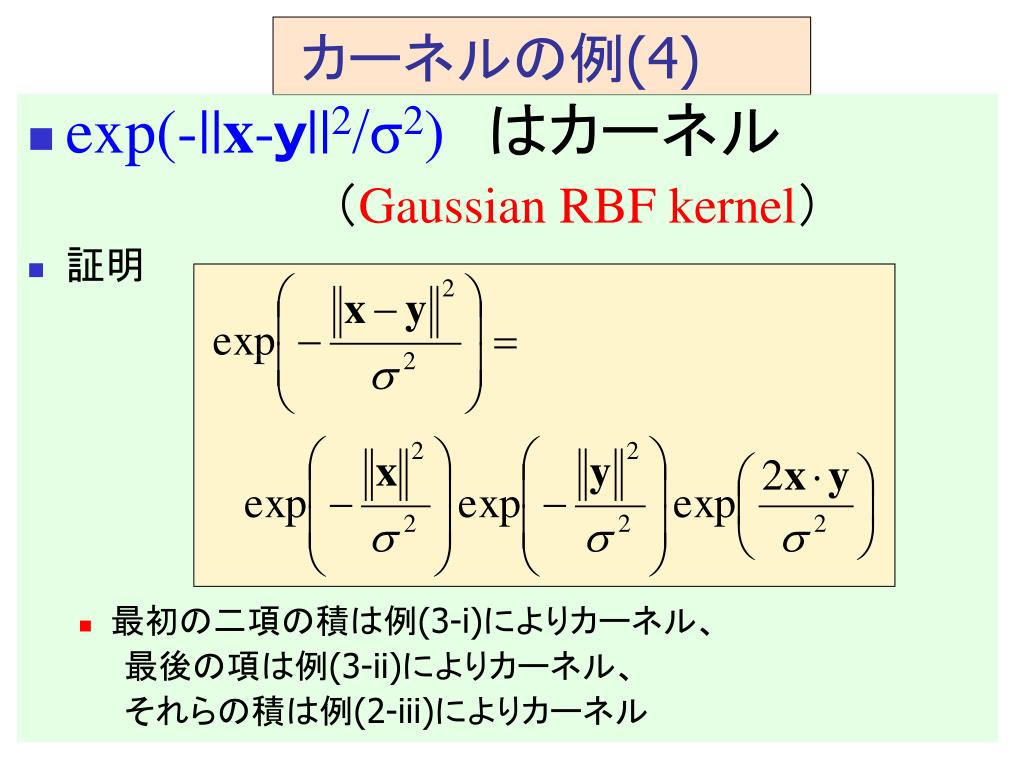

17. カーネルの例(4) • exp(-||x-ｙ||2/σ2)　はカーネル 　　　　　　　　　（Gaussian RBF kernel） • 証明 • 最初の二項の積は例(3-i)によりカーネル、 　　最後の項は例(3-ii)によりカーネル、 　　それらの積は例(2-iii)によりカーネル

18. カーネルの例(5) • 以下は必ずしもカーネルとはならない

19. サポートベクターマシン: 定式化(1) • 学習データ：　Rd上の点とラベルのペアの集合 • yi=1 ⇒ 正例　　　 yi=-1 ⇒ 負例 • 最適化問題　（凸二次計画問題） • (w,b): Rd上の超平面 h: w・x+b=0に対応 • 1/||w||:hから一番近い xi までの距離（=margin)

20. サポートベクターマシン: 定式化(2)

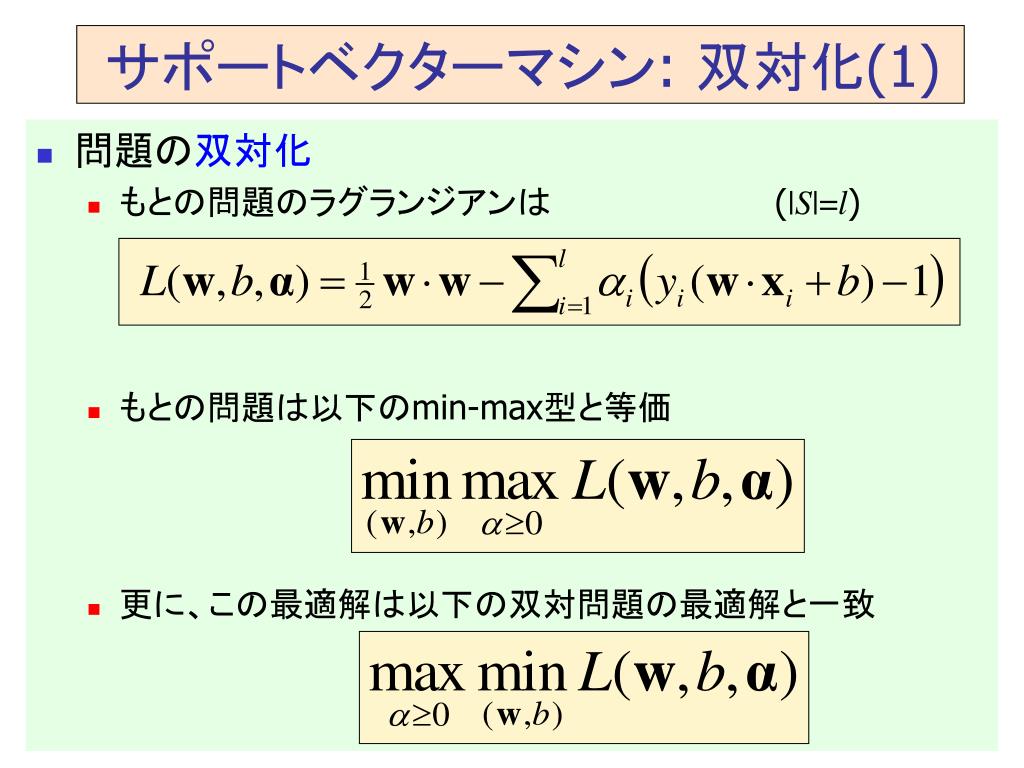

21. サポートベクターマシン: 双対化(1) • 問題の双対化 • もとの問題のラグランジアンは　　　　 　　　(|S|=l) • もとの問題は以下のmin-max型と等価 • 更に、この最適解は以下の双対問題の最適解と一致

22. サポートベクターマシン: 双対化(2) • 双対問題の最適解 • 双対問題は • この式のwと bについて微分をとり • 上記をもとのラグランジアンに代入し

23. サポートベクターマシン: 双対化(3) • 双対問題　（凸二次計画問題） • マージン

24. サポートベクターマシン: 双対化(4) • KKT相補条件 • サポートベクター • xi がサポートベクター 　　⇔　αi* > 0 • 超平面 h

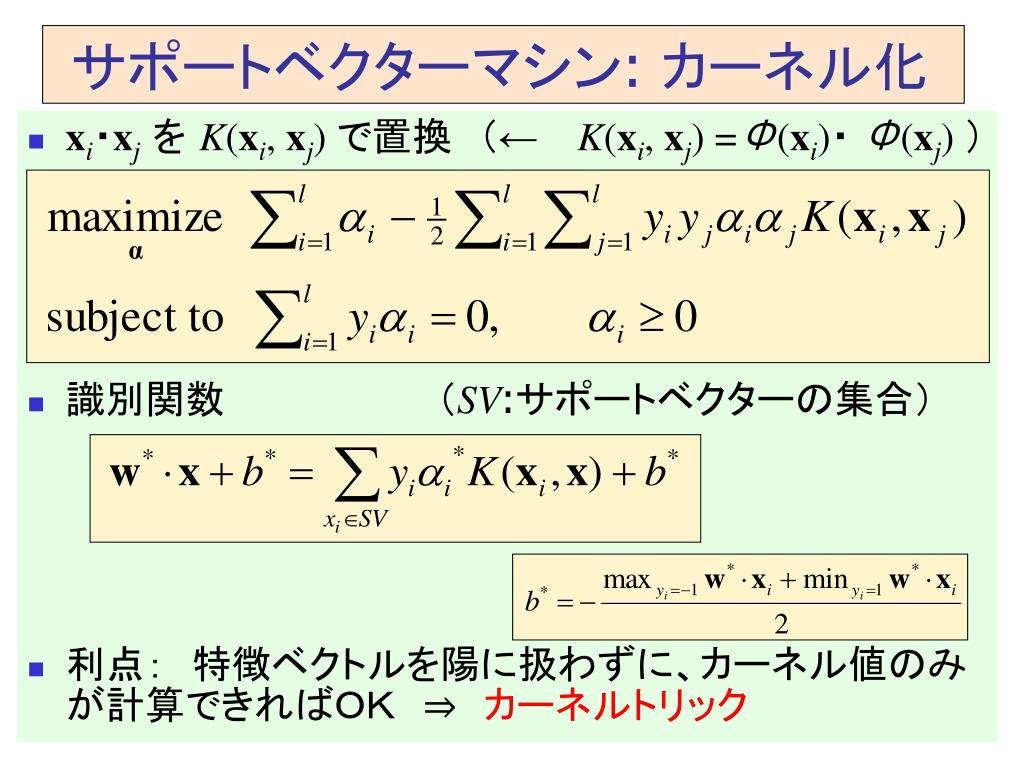

25. サポートベクターマシン: カーネル化 • xi・xjを K(xi, xj) で置換　（←　 K(xi, xj) =Φ(xi)・ Φ(xj) ） • 識別関数　　　　　　　　（SV:サポートベクターの集合） • 利点：　特徴ベクトルを陽に扱わずに、カーネル値のみが計算できればＯＫ　⇒　カーネルトリック

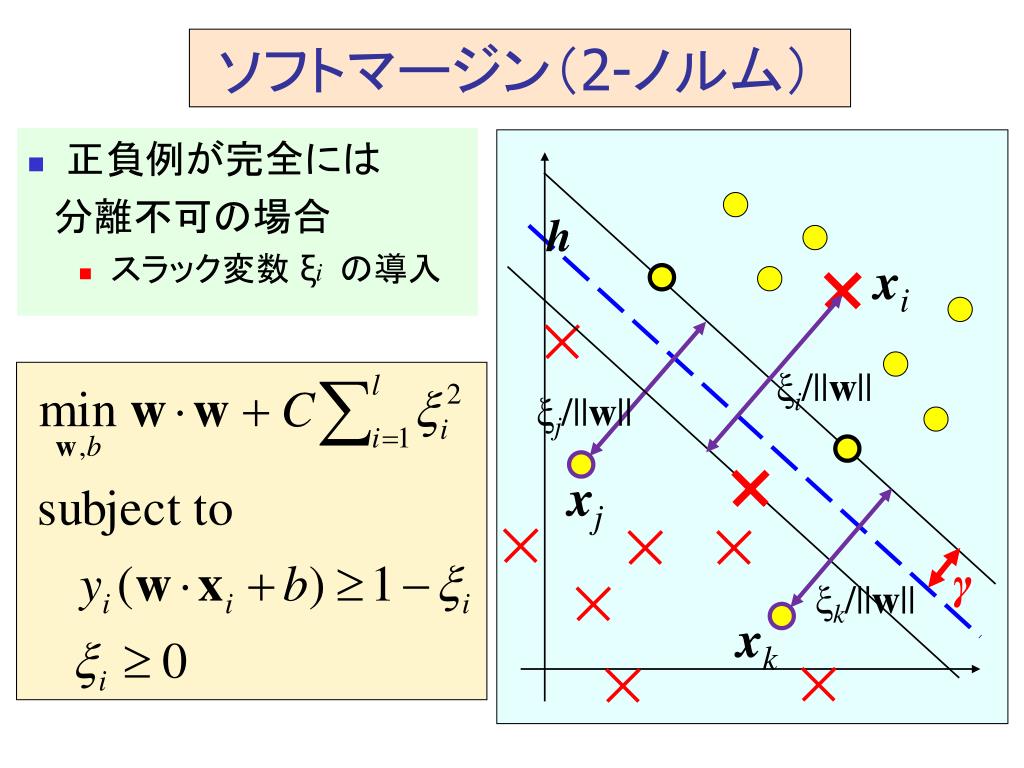

26. ソフトマージン（2-ノルム） h • 正負例が完全には 　分離不可の場合 • スラック変数 ξiの導入 xi ξi/||w|| ξj/||w|| xj γ ξk/||w|| xk

27. ソフトマージン（2-ノルム）: 双対化＋カーネル化

28. ソフトマージン（1-ノルム） h • 1-ノルムの場合、二乗和でなく、線形和をとる xi ξi/||w|| ξj/||w|| xj γ ξk/||w|| xk

29. ソフトマージン（1-ノルム）: 双対化＋カーネル化

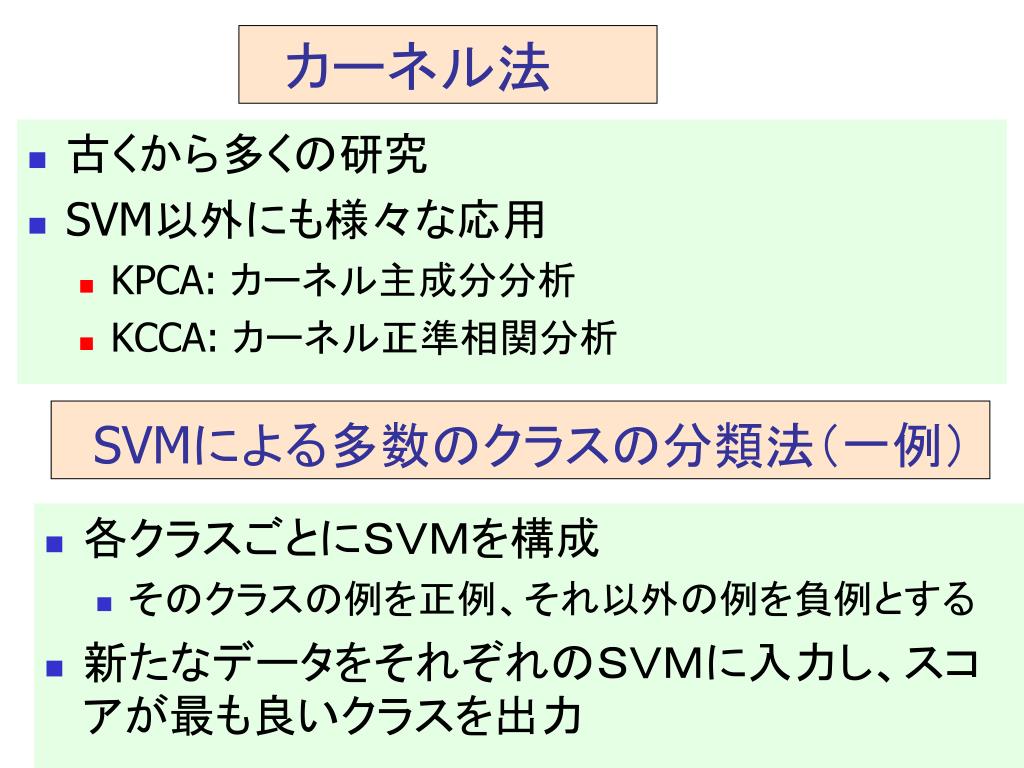

30. カーネル法 • 古くから多くの研究 • SVM以外にも様々な応用 • KPCA: カーネル主成分分析 • KCCA: カーネル正準相関分析 SVMによる多数のクラスの分類法（一例） • 各クラスごとにＳＶＭを構成 • そのクラスの例を正例、それ以外の例を負例とする • 新たなデータをそれぞれのＳＶＭに入力し、スコアが最も良いクラスを出力

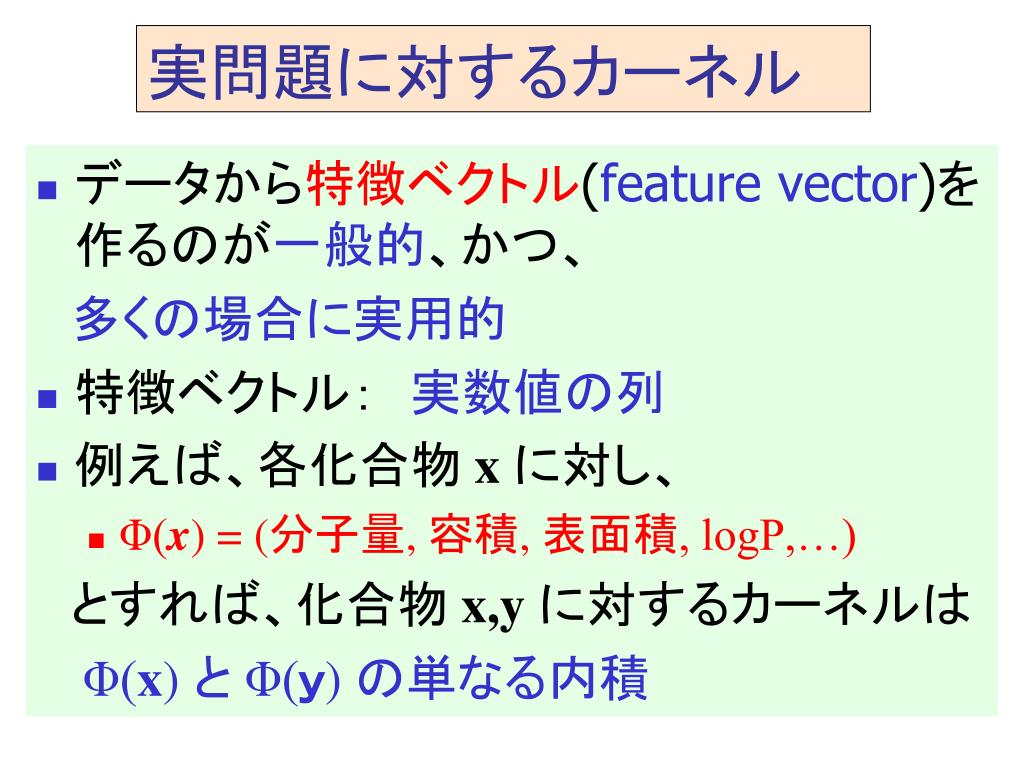

31. 実問題に対するカーネル • データから特徴ベクトル(feature vector)を作るのが一般的、かつ、 　多くの場合に実用的 • 特徴ベクトル：　実数値の列 • 例えば、各化合物 x に対し、 • Φ(x) = (分子量, 容積, 表面積, logP,…) 　とすれば、化合物 x,yに対するカーネルは Φ(x) と Φ(ｙ) の単なる内積

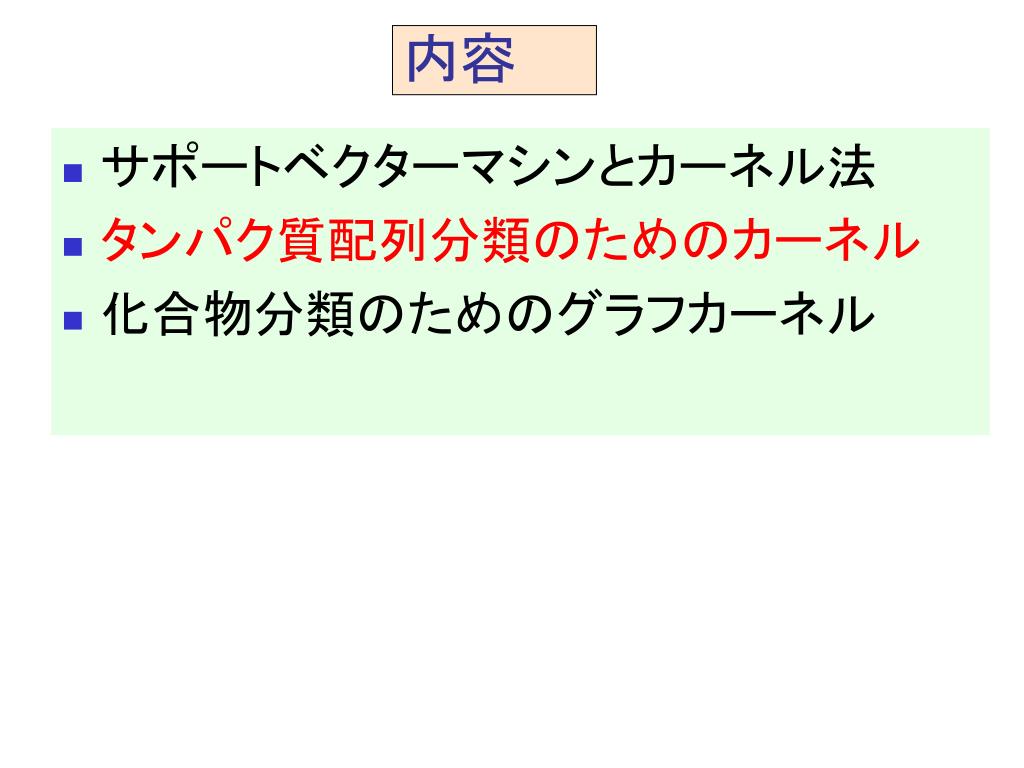

32. 内容 • サポートベクターマシンとカーネル法 • タンパク質配列分類のためのカーネル • 化合物分類のためのグラフカーネル

33. タンパク質立体構造予測 • アミノ酸配列から、タンパク質の立体構造（３次元構造）をコンピュータにより推定 • 実験よりは、精度が悪い • だいたいの形がわかれば良いのであれば、4～５割の予測率

34. フォールド予測 (Fold Recognition) • 精密な３次元構造ではなく、だいたいの形（fold)を予測 • 立体構造は1000種類程度の形に分類される、との予測(Chotia, 1992)に基づく

35. SCOP Root Class.1 Class.2 ‥‥‥‥‥ Fold.1 Fold.2 ‥‥‥‥‥ Super Family.1 Super Family.2 ‥‥‥‥‥ Family.1 Family.2 Family.3 mkkrltitlsesvlenlekmaremglsksamisvalenykkgq ispqarafleevfrrkqslnskekeevakkcgitplqvrvwfinkrmrs SCOPデータベース • タンパク質立体構造を形状を中心に、人手で、 　階層的に、分類したデータベース

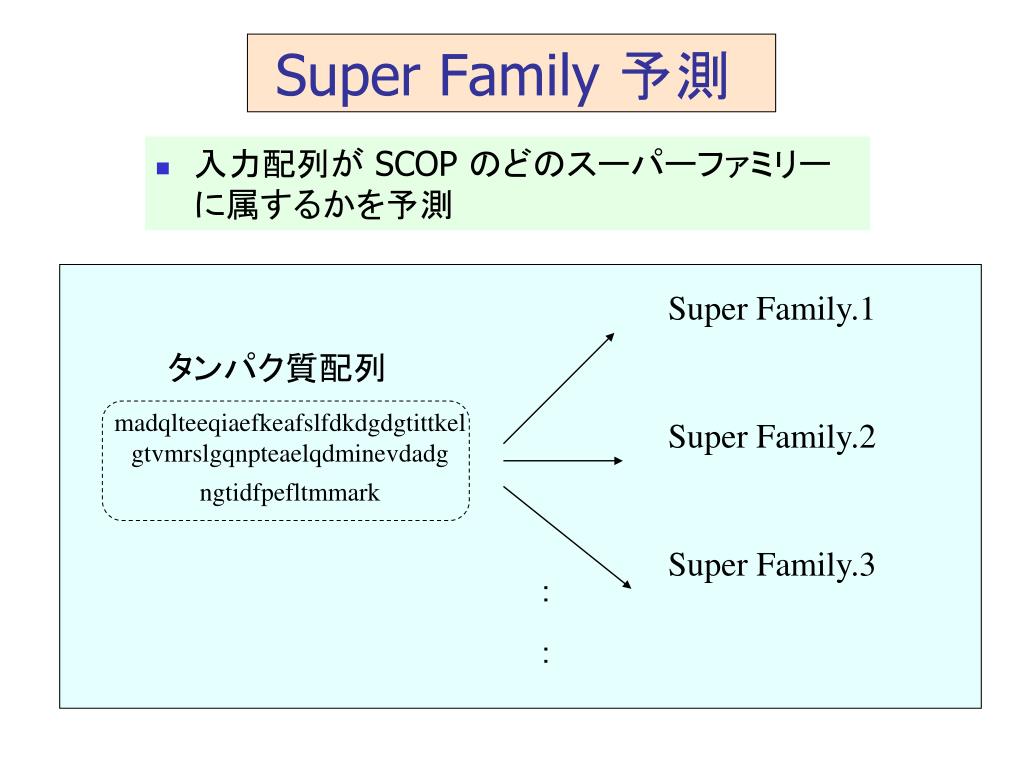

36. Super Family.1 タンパク質配列 madqlteeqiaefkeafslfdkdgdgtittkelgtvmrslgqnpteaelqdminevdadgngtidfpefltmmark Super Family.2 Super Family.3 ： ： Super Family 予測 • 入力配列が SCOP のどのスーパーファミリーに属するかを予測

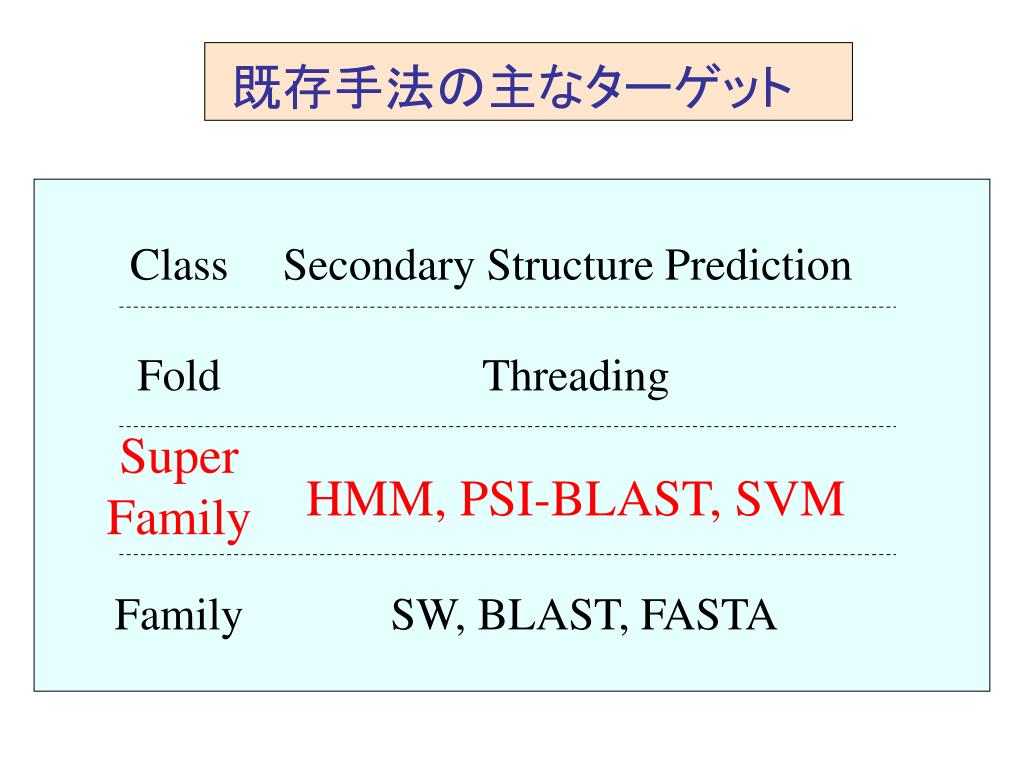

37. Class Secondary Structure Prediction Fold Threading Super Family HMM, PSI-BLAST, SVM Family SW, BLAST, FASTA 既存手法の主なターゲット

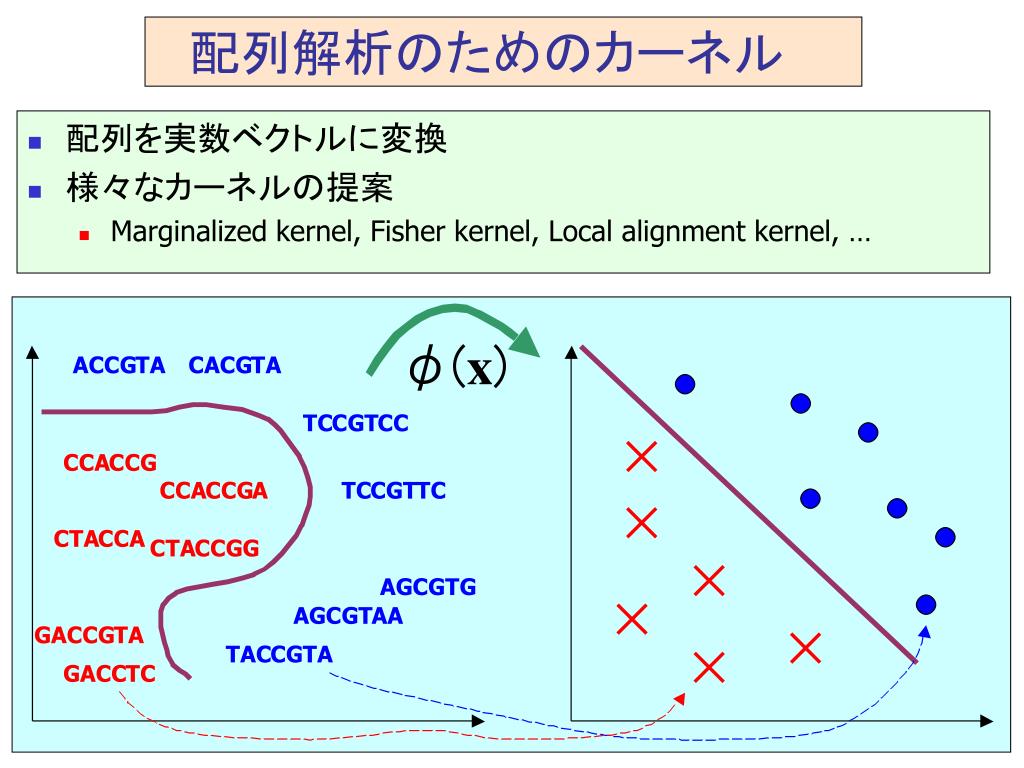

38. 　配列解析のためのカーネル • 配列を実数ベクトルに変換 • 様々なカーネルの提案 • Marginalized kernel, Fisher kernel, Local alignment kernel, …

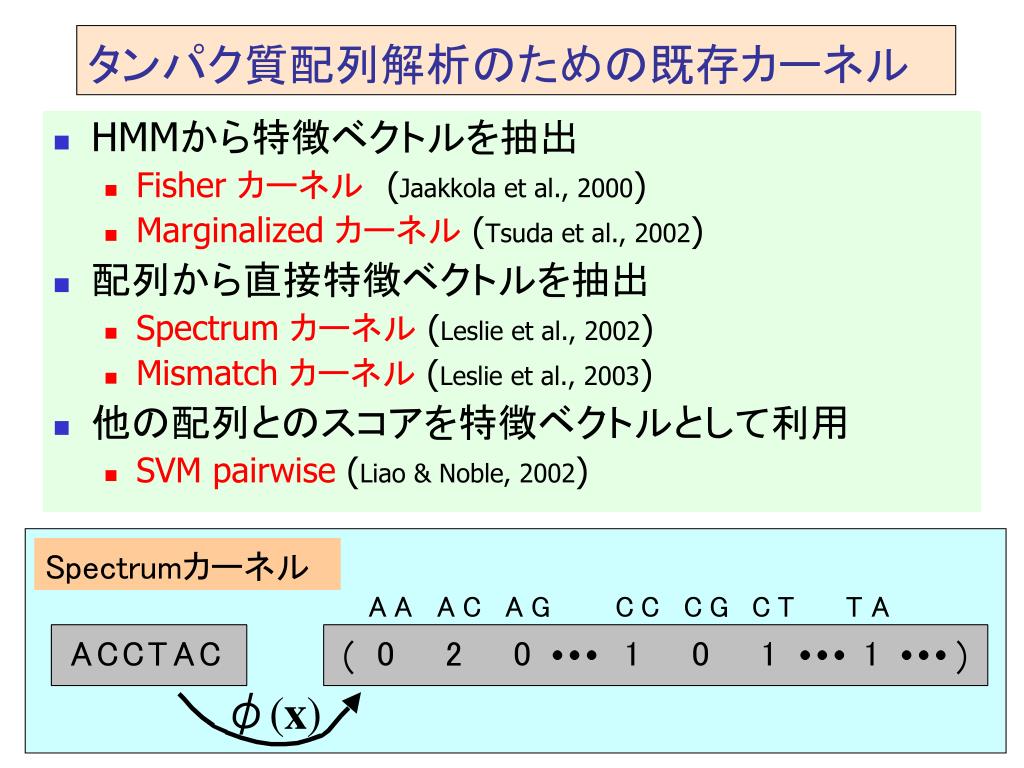

39. タンパク質配列解析のための既存カーネル • HMMから特徴ベクトルを抽出 • Fisher カーネル(Jaakkola et al., 2000) • Marginalized カーネル(Tsuda et al., 2002) • 配列から直接特徴ベクトルを抽出 • Spectrum カーネル(Leslie et al., 2002) • Mismatch カーネル(Leslie et al., 2003) • 他の配列とのスコアを特徴ベクトルとして利用 • SVM pairwise (Liao & Noble, 2002)

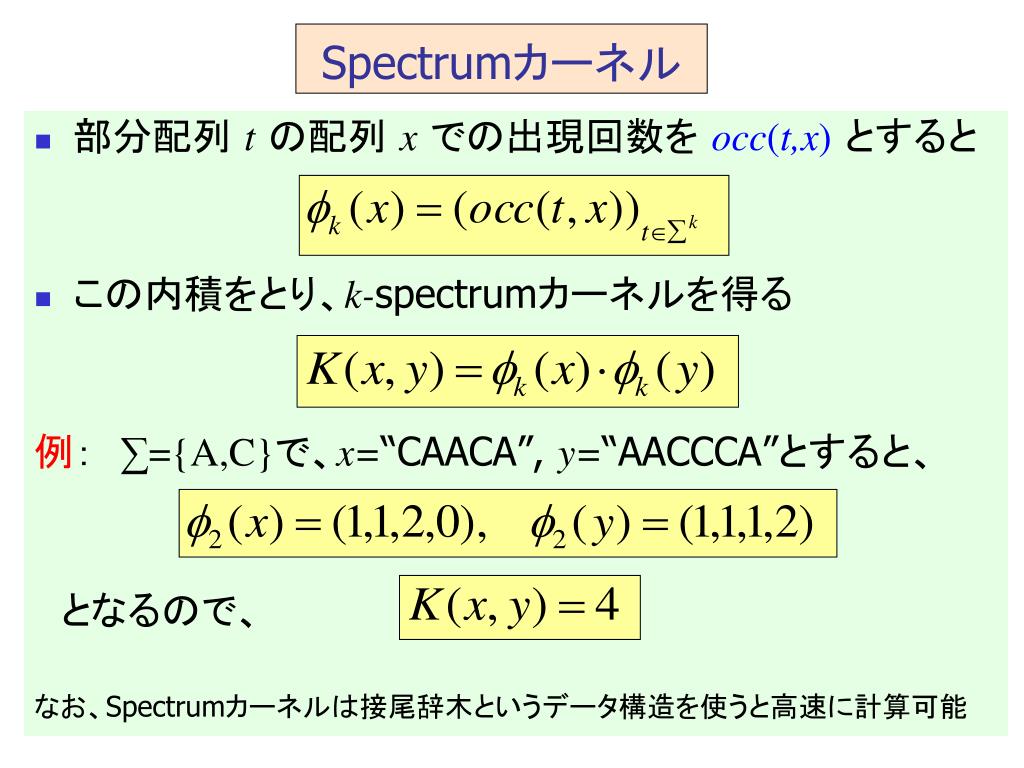

40. Spectrumカーネル • 部分配列 tの配列 xでの出現回数をocc(t,x)とすると • この内積をとり、k-spectrumカーネルを得る 例：　∑={A,C}で、x=“CAACA”, y=“AACCCA”とすると、 　となるので、 なお、Spectrumカーネルは接尾辞木というデータ構造を使うと高速に計算可能

41. All Substring カーネル (1) • Spectrumカーネルでは長さ kの文字列のみ考えたが、All substringカーネルではすべての長さの（不連続も含めた）文字列を考える 例：x=“CAC”, y=“ACA”とすると、φは次のとおり よって、

42. All Substring カーネル (2) • All substringカーネル • 無限次元だが、実際には有限次元 • 動的計画法を用いて効率的に計算できる 例：x=“CAC”, y=“ACA”

43. 配列アラインメント • バイオインフォマティクスの最重要技術の一つ • ２個もしくは３個以上の配列の類似性判定に利用 • 文字間の最適な対応関係を求める（最適化問題） • 配列長を同じにするように、ギャップ記号（挿入、欠失に対応）を挿入

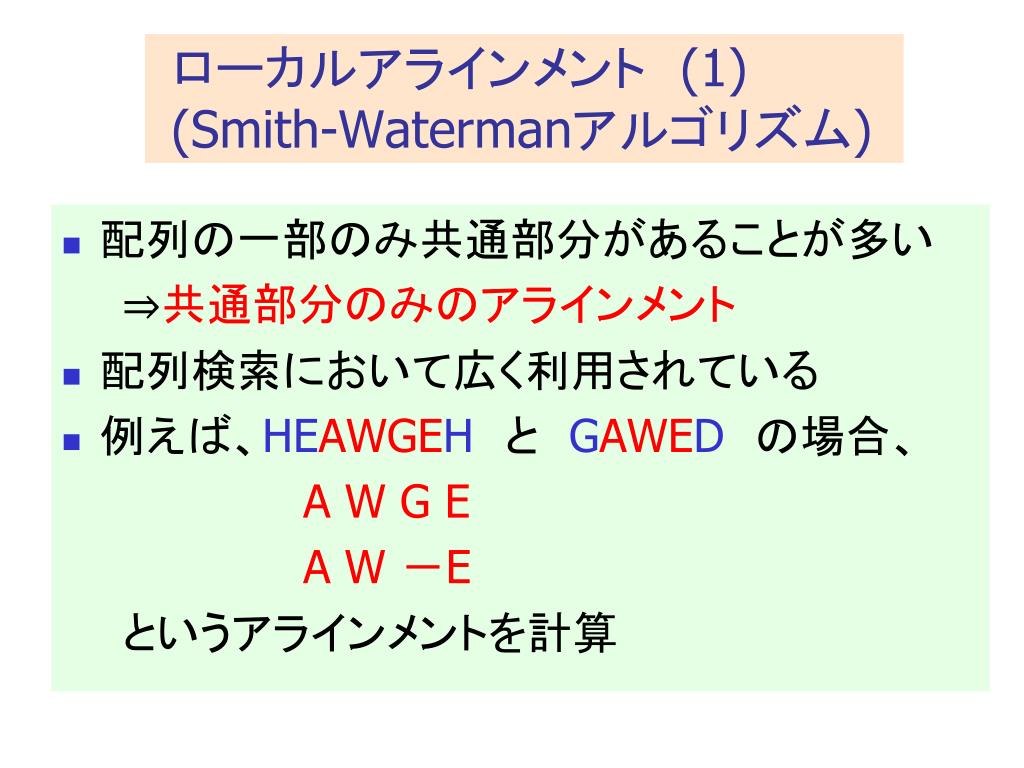

44. ローカルアラインメント　(1) (Smith-Watermanアルゴリズム) • 配列の一部のみ共通部分があることが多い 　　⇒共通部分のみのアラインメント • 配列検索において広く利用されている • 例えば、HEAWGEH　と　GAWED　の場合、 A W G E A W －E 　　というアラインメントを計算

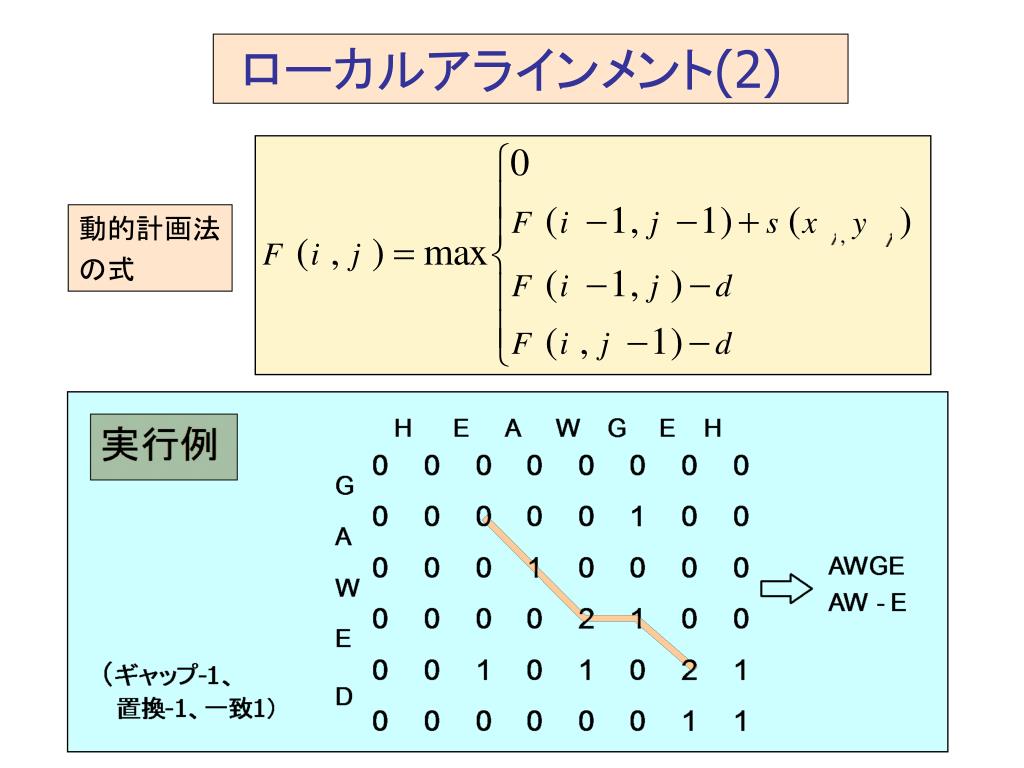

45. ローカルアラインメント(2) 動的計画法 の式

46. SVM-ペアワイズ法 • 学習に使う配列の集合を S={s1, s2, …, sn } とする • 各配列 xに対する特徴ベクトルを次のように定義 • カーネルは、この内積をとり x = ACGATTCG SW(x,s3)=115 SW(x,s1)=80 SW(x,s2)=25 s1 = CTGAAGG s2 = TTCGAA s3 = TACGATGCG

47. LAカーネル • SWアルゴリズムをそのままカーネルとして利用したい　　⇒　カーネルとならない • 最適な１個のパスを考えただけではカーネルとならない • 全部のパスの重み付き和を考えればカーネルとなる

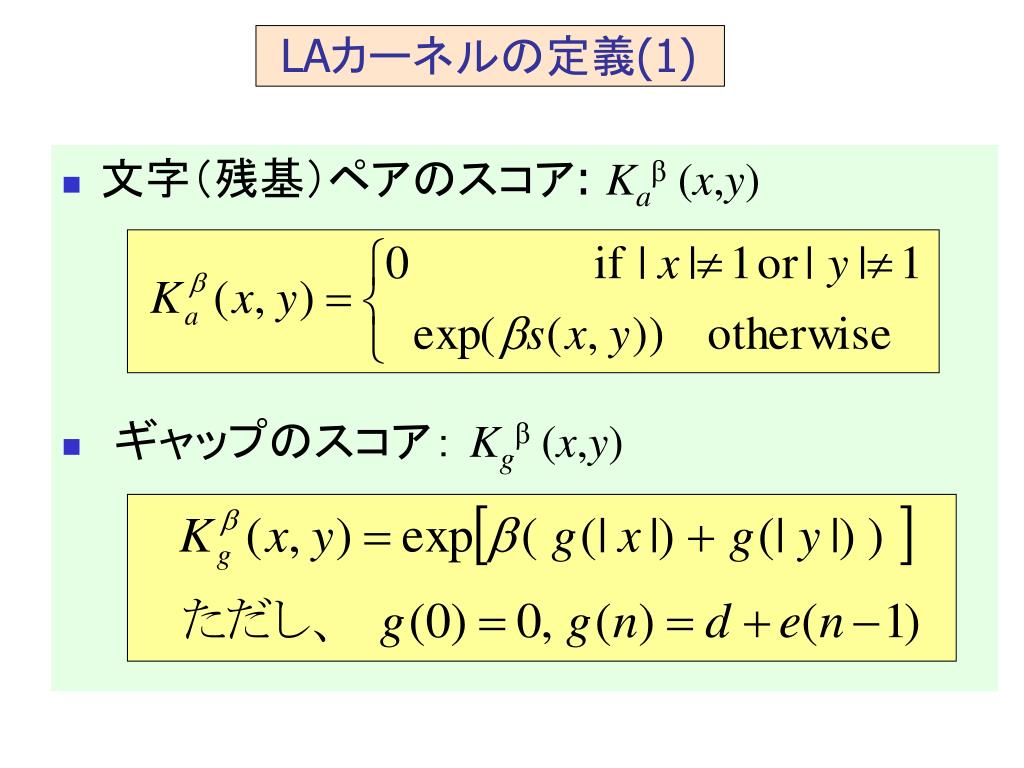

48. LAカーネルの定義(1) • 文字（残基）ペアのスコア: Kaβ(x,y) • ギャップのスコア： Kgβ(x,y)

49. LAカーネルの定義(2) • カーネルの畳み込み(convolution) • アラインされる文字が n個ある場合のスコア • LAカーネル

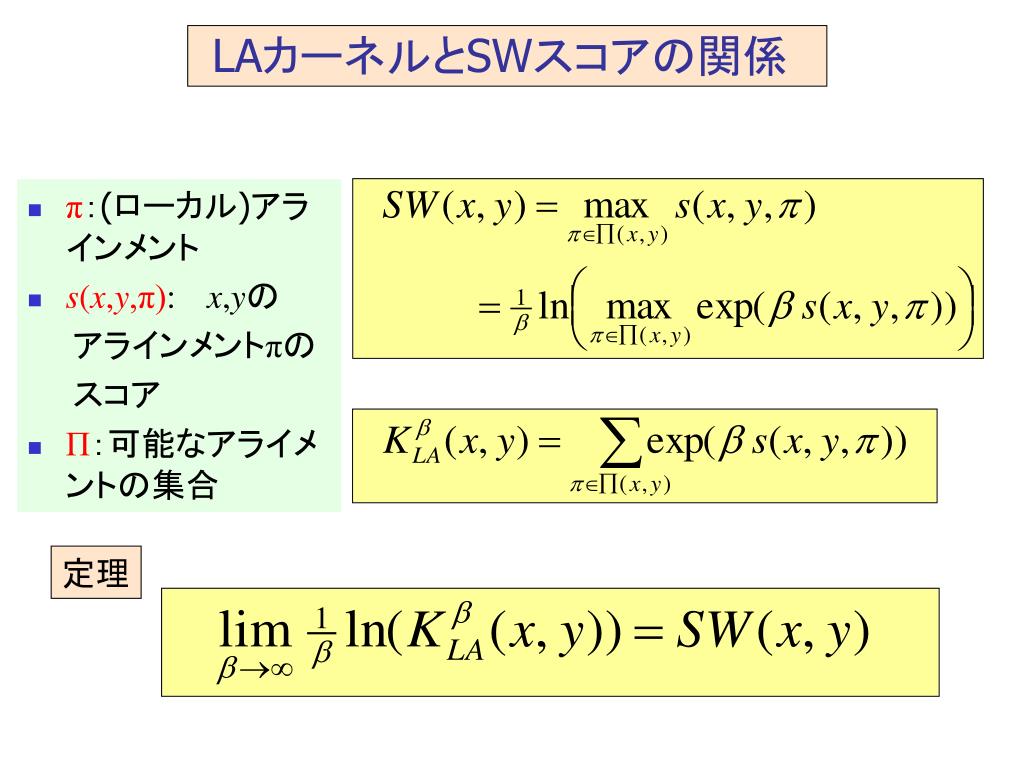

50. LAカーネルとSWスコアの関係 • π：(ローカル)アラインメント • s(x,y,π): x,yの 　　アラインメントπの 　　スコア • Π：可能なアライメントの集合 定理
