第五节 设计规范及设计依据

第五节 设计规范及设计依据. 一、设计规范 (一)、暖通空调一般规范 (二)、防火类规范 (三)、环境保护、劳动卫生与安全 (四)、 基础类规范 (五)、施工验收类规范 二、 基础资料和设计依据. 一、设计规范. 设计规范是设计工作必须遵循的准则,规范规定的原则、技术数据以及设计方法,是设计的重要依据,也是评价设计文件的主要标准,设计规范集中反映了本专业技术、经济方面的重要问题,同时,也贯彻了政府部门有关国家现行经济、能源、安全、环保等方面的政策。

kalyca
Download Presentation

第五节 设计规范及设计依据

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

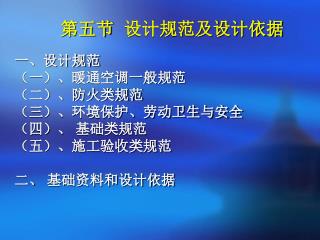

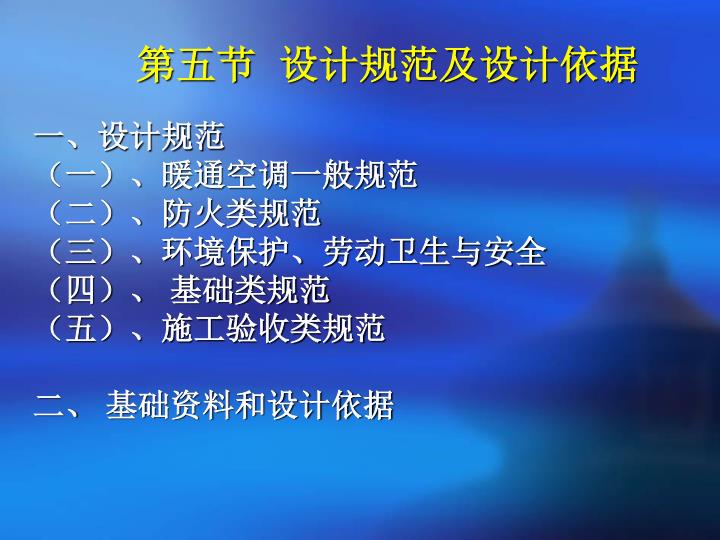

  1. 第五节 设计规范及设计依据 一、设计规范 (一)、暖通空调一般规范 (二)、防火类规范 (三)、环境保护、劳动卫生与安全 (四)、 基础类规范 (五)、施工验收类规范 二、 基础资料和设计依据

  2. 一、设计规范 设计规范是设计工作必须遵循的准则,规范规定的原则、技术数据以及设计方法,是设计的重要依据,也是评价设计文件的主要标准,设计规范集中反映了本专业技术、经济方面的重要问题,同时,也贯彻了政府部门有关国家现行经济、能源、安全、环保等方面的政策。 设计规范条文在执行过程中,一般有两种情况:一种是必须执行的条文,如“高层民用建筑设计防火规范”、“工业企业卫生标准”等,尤其是对人民生命财产安全有重要影响的条文,应该坚决执行,如果遇到特殊原因,在条文执行过程中确实存在困难或严重不合理而不能执行时,应该提出新的技术可靠的措施,而且应该通过上级主管职能部门审批同意后方可采用。另一类,原则上应该执行,如一般的技术数据、布置形式等,如果执行中与规范规定有抵触时,应事先提出,经技术会议研究,单位主管部门审定同意后,方可进行设计。 由于行业之间的特点,目前,国内制订了许多专业性的行业标准、规范,设计中可以参考执行。下面抄录部分常用的设计规范。 第五节设计规范及设计依据

  3. 一、设计规范 (一)、暖通空调一般规范 (1)采暖通风与空气调节设计规范 (GB 319-87) (2)民用建筑热工设计规范 (GB 50176-93) (3)冷库设计规范 (GBI 72-84) (4)洁净厂房设计规范 (GBJ 73-84) (5)锅炉房设计规范 (GB 50041-92) (6) 设备及管道绝热工程设计规范 (GB 50264-97) (7)城镇燃气设计规范 (GB 50028-93) (8)城市热力网设计规范 (CJJ321-90) 第五节设计规范及设计依据

  4. 一、设计规范 (二)、防火类规范 (1)建筑设计防火规范 (GBJ 16-87) (2)高层民用建筑设计防火规范 (GB 50045-95) (3)人民防空工程设计防火规范 (GBJ 98了87) 第五节设计规范及设计依据

  5. 一、设计规范 (三)、环境保护、劳动卫生与安全 (1)工业“三废”排放试行标准 (GBJ 4±73) (2)工业企业设计卫生标准 (TJ36-79) (3)工业企业噪声控制设计规范 (GBJ 87-85) (4)城市区域环境噪声标准 (GB 3096-93) (5)大气环境质量标准 (GB 3095-82) (6)商场(店)、书店卫生标准 (GB 9670-88) (7)锅炉大气污染物排放标准 (GB 13271-91) (8)低压锅炉水质标准 (GB 1576-85) (9)放射性防护规定(试行)(TJ8-74) 第五节设计规范及设计依据

  6. 一、设计规范 (四)、 基础类规范 (1)采暖通风与空气调节制图标准 (GBJ244-88) (2)采暖通风与空气调节术语标准 (GBJ 155-92) (3)供热术语标准 (CJJ 55-93) (4)建筑气候区划标准 (GB 50178-93) (5)采暖通风与空气调节净化术语 (GB/T16803-97) (6)建筑采暖、通风、空调、净化设备计量单位及符号 (GB/TL6732-97) 第五节设计规范及设计依据

  7. 一、设计规范 (五)、施工验收类规范 (1)采暖与卫生工程施工及验收规范 (GBJ242-82) (2)通风及空调工程施工及验收规范 (GB 50243-97) (3)洁净室施工及验收规范 (JGJ71-90) (4)层流洁净工作台检验标准 (GB6168-85) (5)城市供热管网工程施工及验收规范 (CJ 133-89) (6)制冷设备安装工程施工及验收规范 (GBJ66-84) 第五节设计规范及设计依据

  8. 二、 基础资料和设计依据 1. 工程设计依据中与本专业有关部分 (1)环保、消防、卫生、人防等方面的安全; (2)水、电、汽、燃料等能源的供应情况(包括价格); (3)建设单位提出的有关基本建议和使用方面的要求、建设标准; (4)其它专业提供的工程设计资料; (5)民用建筑暖通空调设计技术措施。 2. 暖通空调室外空气设计计算参数(气象资料) 3. 负荷计算基础资料 (1)建筑围护结构的构造尺寸,建筑材料及热工特性; (2)照明负荷及使用情况; (3)空调房间人员数量及活动情况; (4)设备散热量; (5)同时使用情况 4.主要暖通空调设备资料:设备参数、产品质量、市场使用情况及产品价格 第五节设计规范及设计依据

  9. 第六节 实用估算指标 一、 供热、通风、空气调节方案设计估算指标 二、 冷、热源容量 三、 空调面积占建筑面积比例 四、 制冷机冷却水、电和蒸汽耗量 五、 空调机房建筑面积概算指标 六、 初投资 七、 空调制冷设备的平均使用寿命

  10. 一、 供热、通风、空气调节方案设计估算指标 名称热负荷(w/m2) 冷负荷 ( w/m2 ) 用电量( w/m2 ) 住宅45~70 -- 办公楼、学校 60~80 85~100 40~50 医院、幼儿园 65~80 80~90 35~45 旅馆60~70 80~90 35~45 图书馆45~75 35~40 30~35 商店65~75 200~250(按营业厅面积)45~55 单层住宅80~105 -- 食堂、餐厅115~140 -- 影剧院90~115 120~160 大礼堂115~160 180~225 - 数据处理-320~400 - 体育馆115~160 200~350(按人员座位数) 105~135 50~60 第六节 实用估算指标

  11. 二、 冷、热源容量 第六节 实用估算指标

  12. 三、 空调面积占建筑面积比例

  13. 四、 制冷机冷却水、电和蒸汽耗量 第六节 实用估算指标

  14. 五、 空调机房建筑面积概算指标 第六节 实用估算指标

  15. 六、 初投资 第六节 实用估算指标

  16. 七、 空调制冷设备的平均使用寿命 第六节 实用估算指标

  17. 思考题 1.可行性研究的作用及内容? 2.方案设计的方法及步骤? 3.施工图设计与初步设计的区别及联系? 4.工程建设分哪几个阶段?各阶段主要工作内容? 5.施工图主要有哪几种类型图纸?
