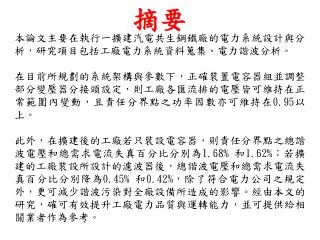

摘要

本論文主要在執行一擴建汽電共生鋼鐵廠的電力系統設計與分析,研究項目包括工廠電力系統資料蒐集、電力諧波分析。

在目前所規劃的系統架構與參數下,正確裝置電容器組並調整部分變壓器分接頭設定,則工廠各匯流排的電壓皆可維持在正常範圍內變動,且責任分界點之功率因數亦可維持在0.95以上。

此外,在擴建後的工廠若只裝設電容器,則責任分界點之總諧波電壓和總需求電流失真百分比分別為1.68% 和1.62%;若擴建的工廠裝設所設計的濾波器後,總諧波電壓和總需求電流失真百分比分別降為0.45% 和0.42%,除了符合電力公司之規定外,更可減少諧波污染對全廠設備所造成的影響。經由本文的研究,確可有效提升工廠電力品質與運轉能力,並可提供給相關業者作為參考。

slide2
圖1所示為汽電共生鋼鐵廠擴建後之電力系統單線圖,工廠由責任分界點之匯流排161kV1及匯流排161kV2經兩條輸電線連接到台電港工161kV變電所,變電所目前之最大與最小三相短路容量分別為9132與6506MVA,其中既有工廠設備會經由圖中之TR11與TR12變壓器連接到匯流排161kV2,工廠匯流排161kV1及匯流排161kV2則再經6個161/33kV變壓器分別連接到動力場PH 33kV1及PH 33kV2)、熱軋場(HSM 33kV1及HSM 33kV2)及汽電共生機組TG5。

動力場匯流排有兩個33kV之大型Motor Blower,並經由TTG1變壓器接至TG1汽電共生機組。由動力場再分別以兩條33kV電纜連接至氧氣場(O2 33kV1及O2 33kV2)、煉焦場(CW 33kV1及CW 33kV2)、轉爐場(BOP 33kV1及BOP 33kV2),動力場之其它設備用電則經由33/11.5kV之2KA和2KB變壓器供電。

電力系統架構

slide3
氧氣場之設備用電皆經由33/11.5kV之3KA和3KB變壓器供電,主要負載有4部使用同步馬達之空氣壓縮機及2部使用感應馬達之空氣壓縮機。

煉焦場(CW)之主要設備用電皆經由33/11.5kV之4KA和4KB變壓器供電,此外,有兩部利用煉焦之廢熱回收發電機組(CDQ1與CDQ2),還有一部高爐頂部的氣體膨脹渦輪機(top pressure recovery turbine;TRT),藉以回收壓力成為電能。

轉爐場(BOP)之設備用電皆經由33/11.5kV之5KA和5KB變壓器供電,主要負載有2部使用感應馬達之燒結風扇(sinter fan),此外,有一部蒸汽渦輪發電機(TG2)和一部高爐頂部汽電共生發電機(TRT2)。

slide4
熱軋場(HSM)主要負載為使用直流馬達之軋鋼設備,熱軋場其它設備用電則經由33/11.5kV之9KA和9KB變壓器供電。此外,有二部蒸汽渦輪發電機(TG3與TG4)分別經由TTG3與TTG4變壓器接至熱軋場外部TR3與TR4二次側33kV匯流排。
