  1. 上海教科网十年建设路 上海市教育委员会信息中心 陈海强 2005年12月10日

  2. 前言 • 上海教育与科研计算机网（SHERNET） 简称：上海教科网 1995年4月开始建设 1996年1月4日正式开通 • 是中国教科网CERNET的重要组成部分 • 为上海教育信息化提供基础平台

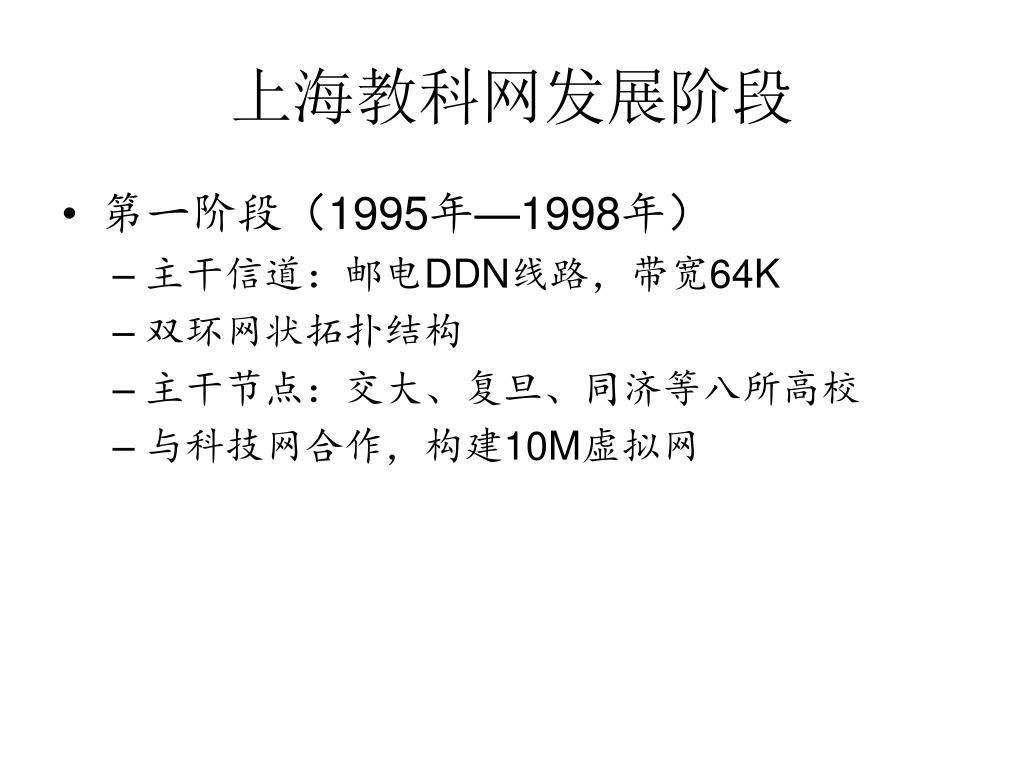

  3. 上海教科网发展阶段 • 第一阶段（1995年—1998年） • 主干信道：邮电DDN线路，带宽64K • 双环网状拓扑结构 • 主干节点：交大、复旦、同济等八所高校 • 与科技网合作，构建10M虚拟网

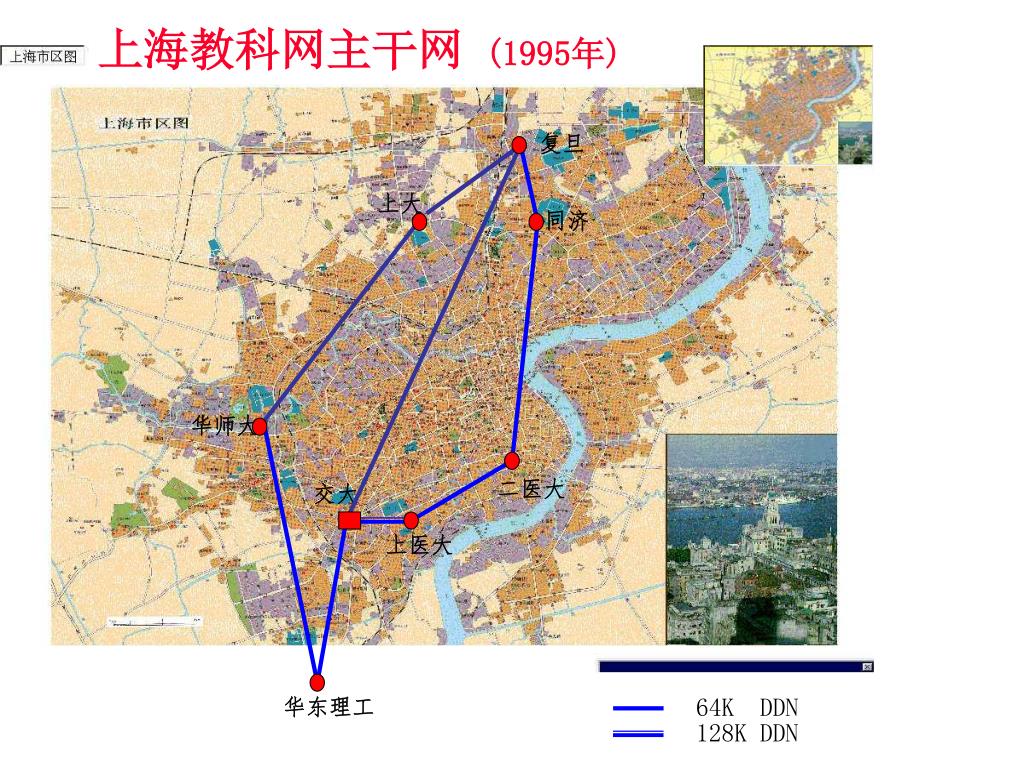

  4. 上海教科网主干网(1995年) 复旦 上大 同济 华师大 二医大 交大 上医大 64K DDN 华东理工 128K DDN

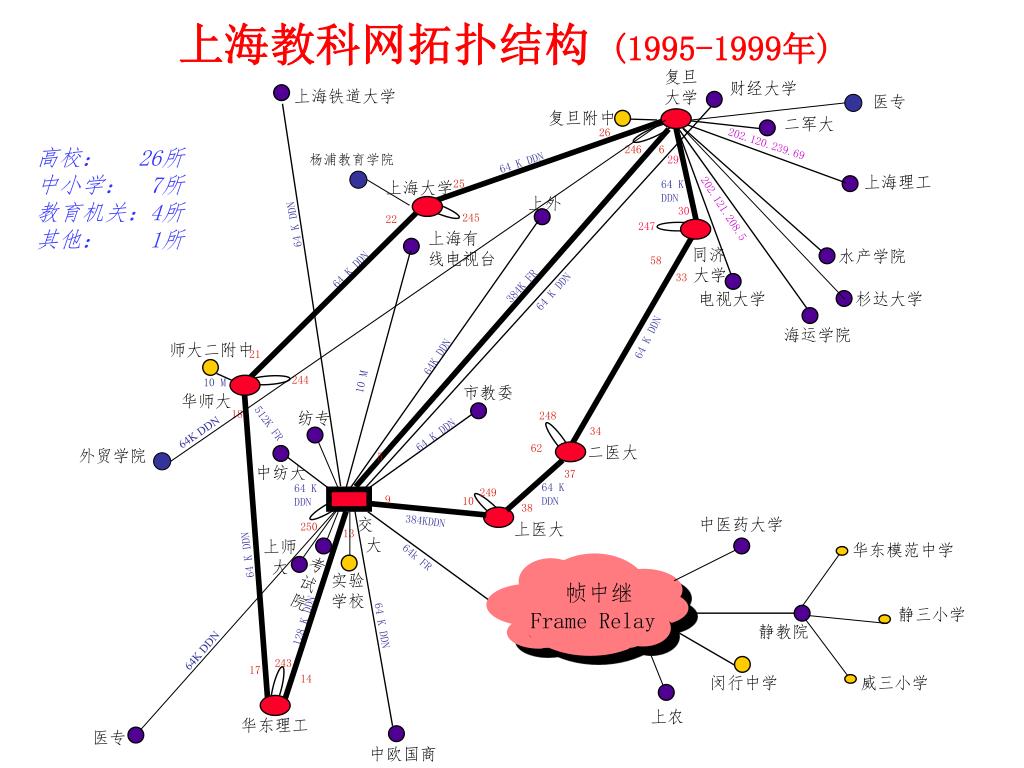

  5. 上海教科网拓扑结构(1995-1999年) 复旦 大学 财经大学 上海铁道大学 医专 复旦附中 二军大 26 202.120.239.69 246 6 高校： 26所 中小学： 7所 教育机关：4所 其他： 1所 64 K DDN 杨浦教育学院 29 上海理工 25 上海大学 64 K DDN 64 K DDN 上外 202.121.208.5 30 245 22 247 上海有 线电视台 64 K DDN 同济 大学 水产学院 384K FR 58 64 K DDN 33 电视大学 杉达大学 64 K DDN 海运学院 师大二附中 21 64K DDN 244 10 M 10 M 市教委 华师大 18 纺专 64 K DDN 248 64K DDN 512K FR 34 62 二医大 外贸学院 5 中纺大 37 64 K DDN 64 K DDN 249 9 10 38 交 大 中医药大学 64 K DDN 384KDDN 上医大 250 13 上师 大 华东模范中学 64k FR 考 试 院 实验 学校 帧中继 Frame Relay 128 K DDN 静三小学 静教院 64K DDN 64 K DDN 243 17 14 闵行中学 威三小学 上农 华东理工 医专 中欧国商

  6. 上海教科网发展阶段 • 第二阶段（1999年—2001年） • 构建上海教科网骨干光纤网 • 整网采用DPT技术 • 主干带宽提升至1.25G • 向基础教育、成人教育、职业教育、学前教育延伸 • 形成“一网五环”格局

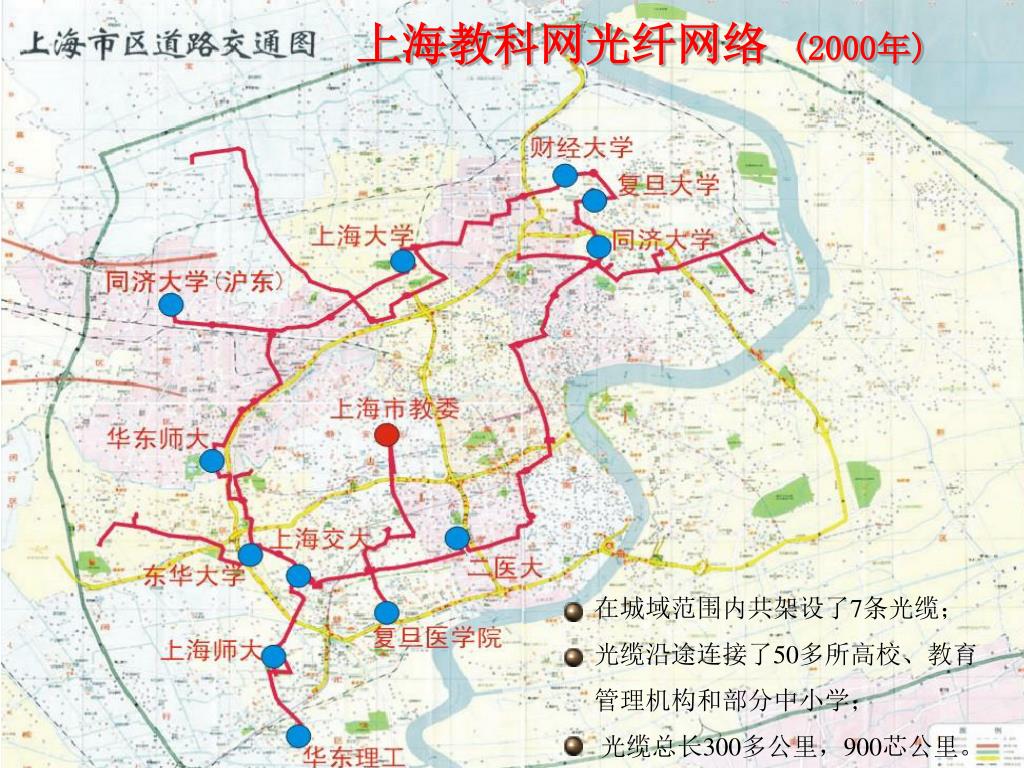

  7. 上海教科网光纤网络 (2000年) 在城域范围内共架设了7条光缆； 光缆沿途连接了50多所高校、教育 管理机构和部分中小学； 光缆总长300多公里，900芯公里。

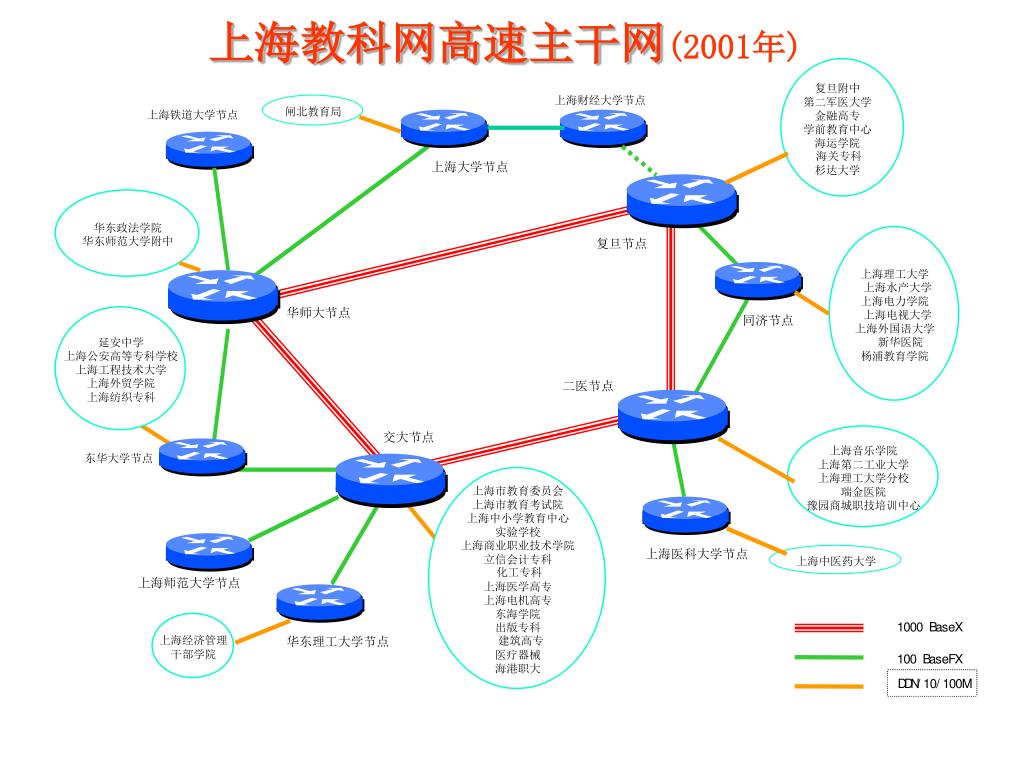

  8. 上海教科网高速主干网(2001年)

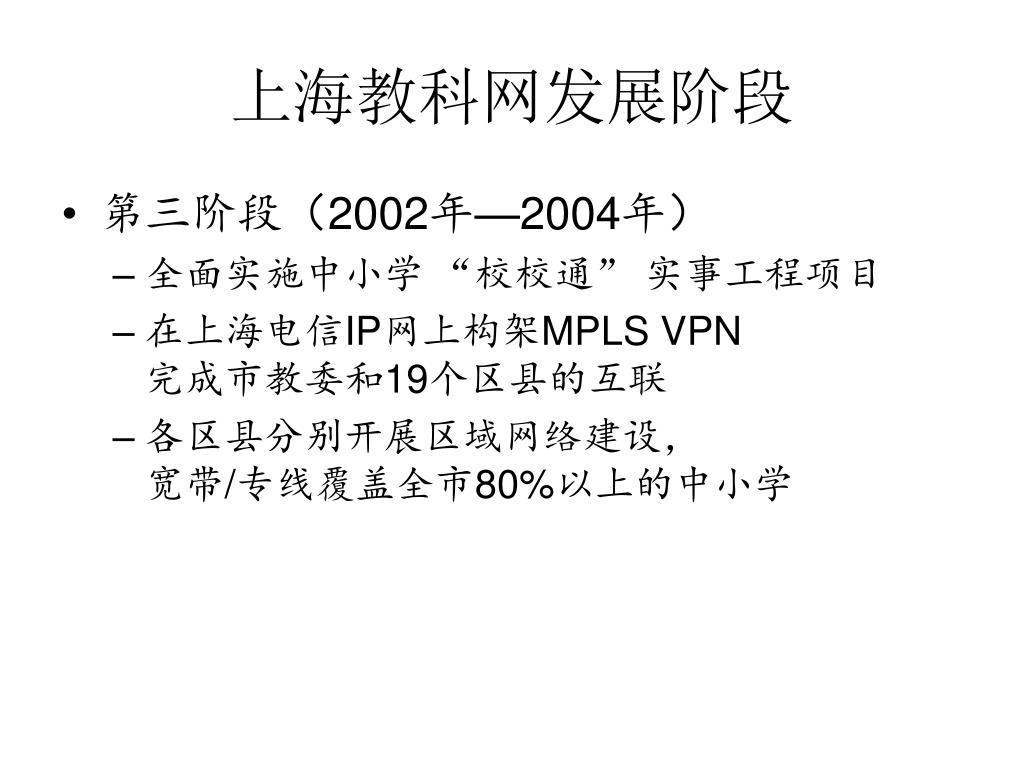

  9. 上海教科网发展阶段 • 第三阶段（2002年—2004年） • 全面实施中小学 “校校通” 实事工程项目 • 在上海电信IP网上构架MPLS VPN完成市教委和19个区县的互联 • 各区县分别开展区域网络建设，宽带/专线覆盖全市80%以上的中小学

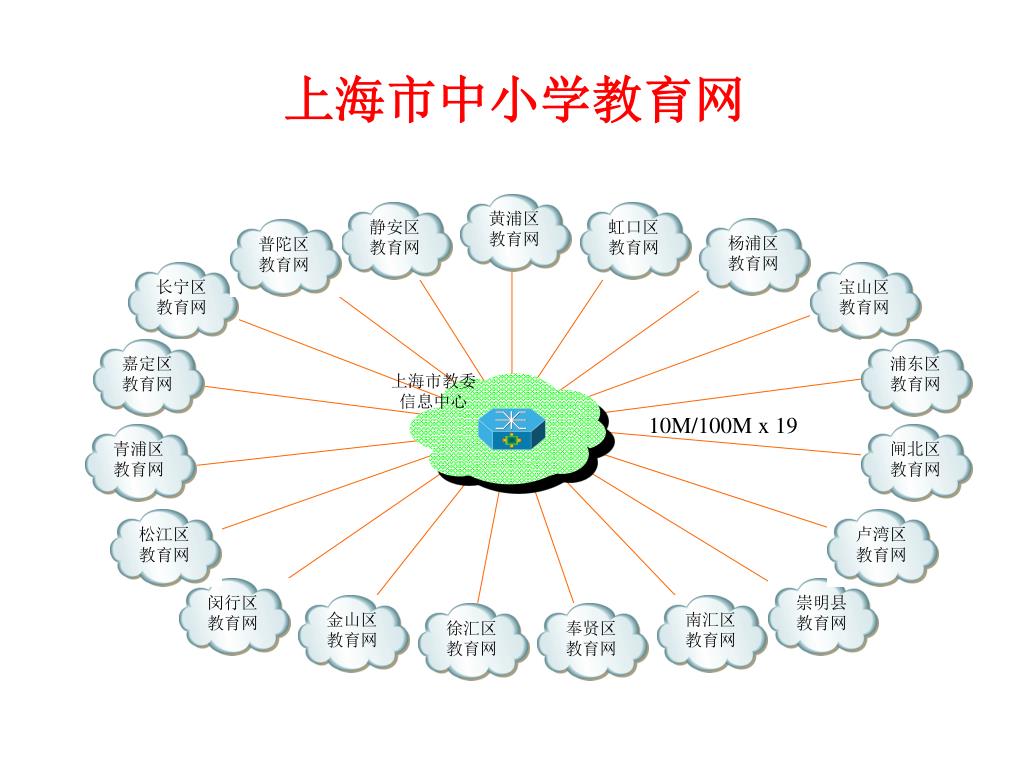

  10. 崇明县 教育网 杨浦区 教育网 闵行区 教育网 青浦区 教育网 南汇区 教育网 长宁区 教育网 虹口区 教育网 静安区 教育网 奉贤区 教育网 金山区 教育网 徐汇区 教育网 闸北区 教育网 松江区 教育网 嘉定区 教育网 宝山区 教育网 浦东区 教育网 卢湾区 教育网 普陀区 教育网 黄浦区 教育网 上海市中小学教育网 上海市教委 信息中心 10M/100M x 19

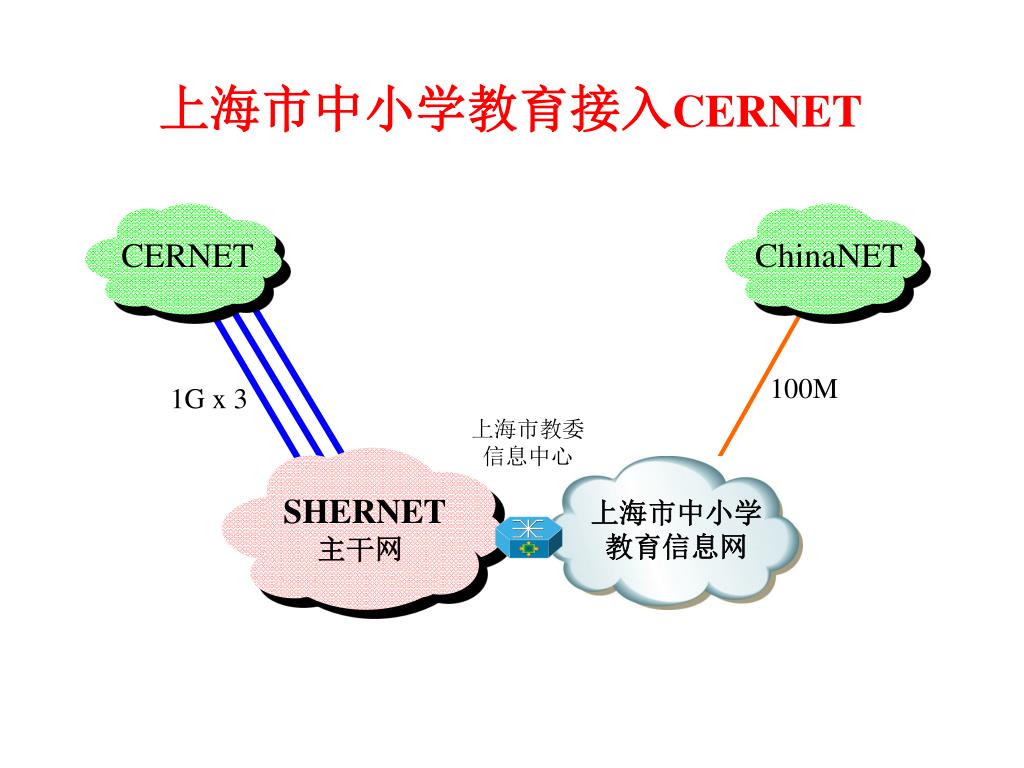

  11. 上海市中小学教育接入CERNET CERNET ChinaNET 100M 1G x 3 上海市教委 信息中心 SHERNET 主干网 上海市中小学 教育信息网

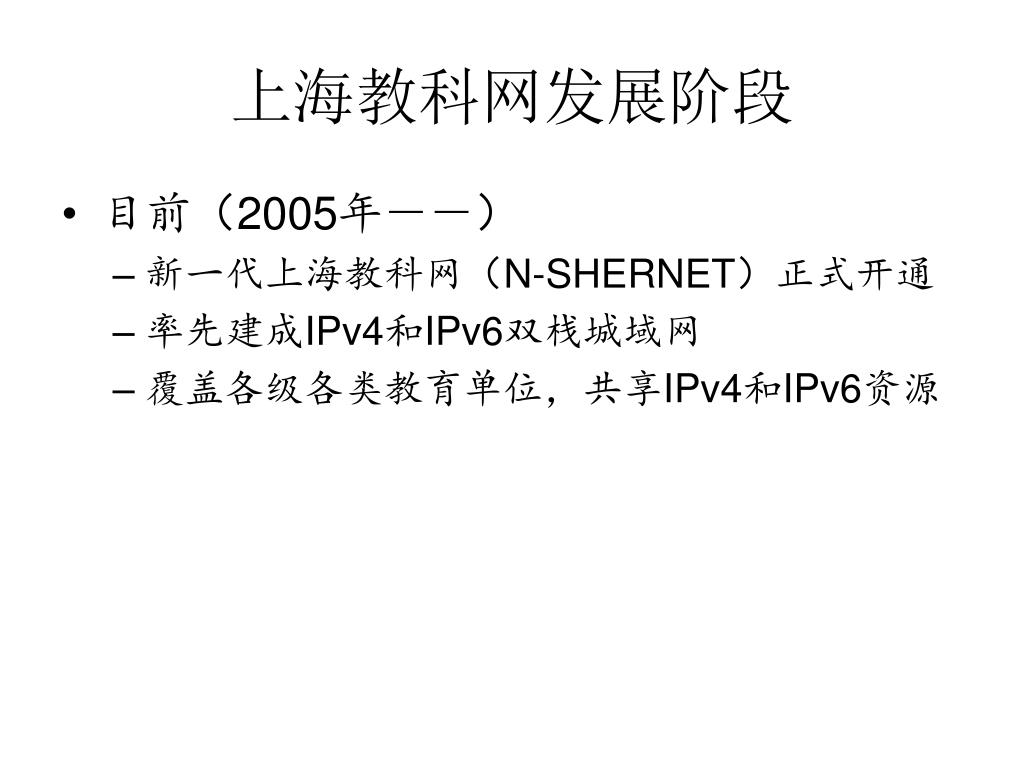

  12. 上海教科网发展阶段 • 目前（2005年－－） • 新一代上海教科网（N-SHERNET）正式开通 • 率先建成IPv4和IPv6双栈城域网 • 覆盖各级各类教育单位，共享IPv4和IPv6资源

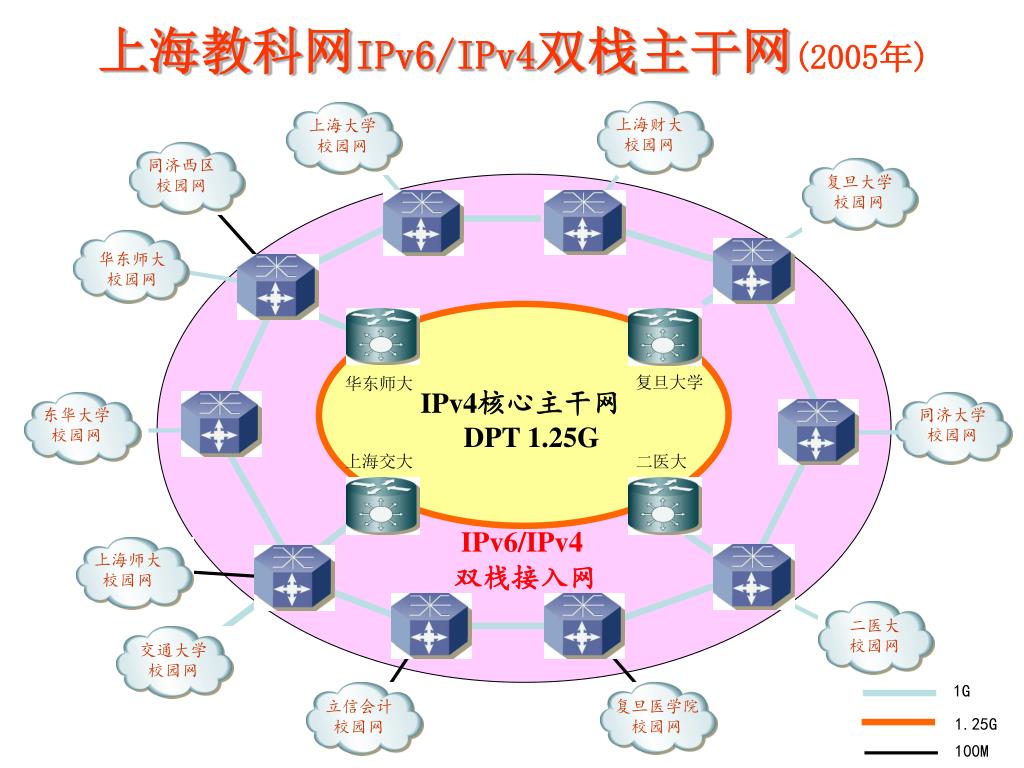

  13. 1G 1.25G 100M 上海教科网IPv6/IPv4双栈主干网(2005年) 上海财大 校园网 上海大学 校园网 同济西区 校园网 复旦大学 校园网 华东师大 校园网 复旦大学 华东师大 IPv4核心主干网 DPT 1.25G 同济大学 校园网 东华大学 校园网 上海交大 二医大 IPv6/IPv4 双栈接入网 上海师大 校园网 二医大 校园网 交通大学 校园网 复旦医学院 校园网 立信会计 校园网

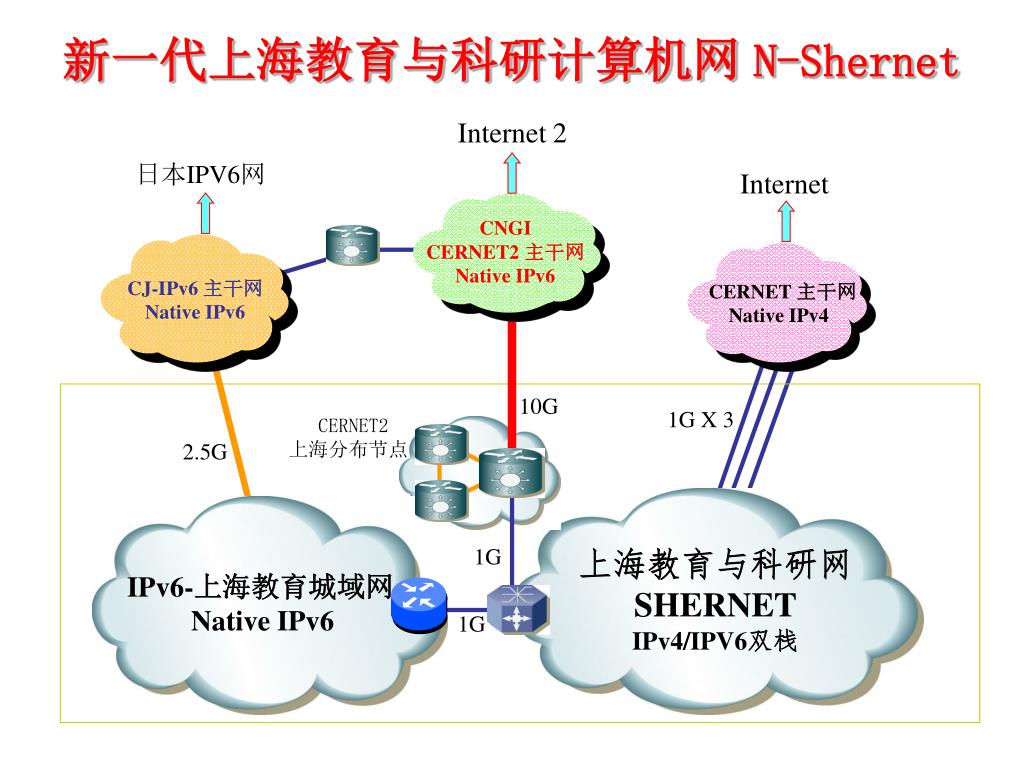

  14. CNGI CERNET2 主干网 Native IPv6 CJ-IPv6 主干网 Native IPv6 新一代上海教育与科研计算机网 N-Shernet Internet 2 日本IPV6网 Internet CERNET 主干网 Native IPv4 10G 1G X 3 CERNET2 上海分布节点 2.5G 1G 上海教育与科研网 SHERNET IPv4/IPV6双栈 IPv6-上海教育城域网 Native IPv6 1G

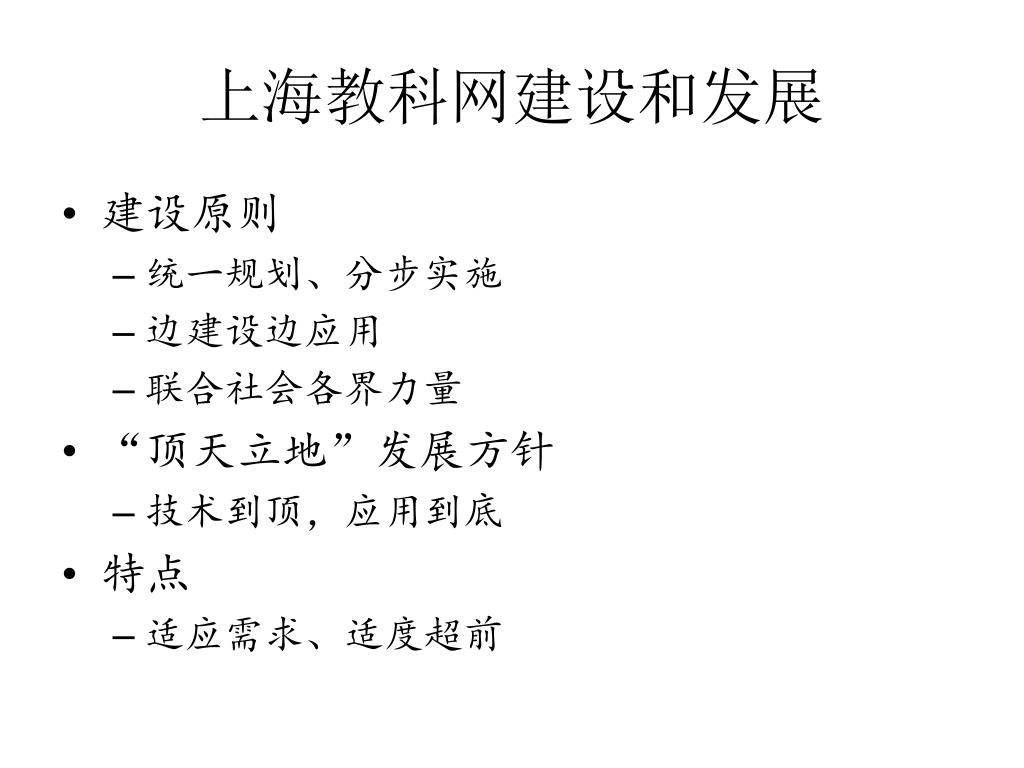

  15. 上海教科网建设和发展 • 建设原则 • 统一规划、分步实施 • 边建设边应用 • 联合社会各界力量 • “顶天立地”发展方针 • 技术到顶，应用到底 • 特点 • 适应需求、适度超前

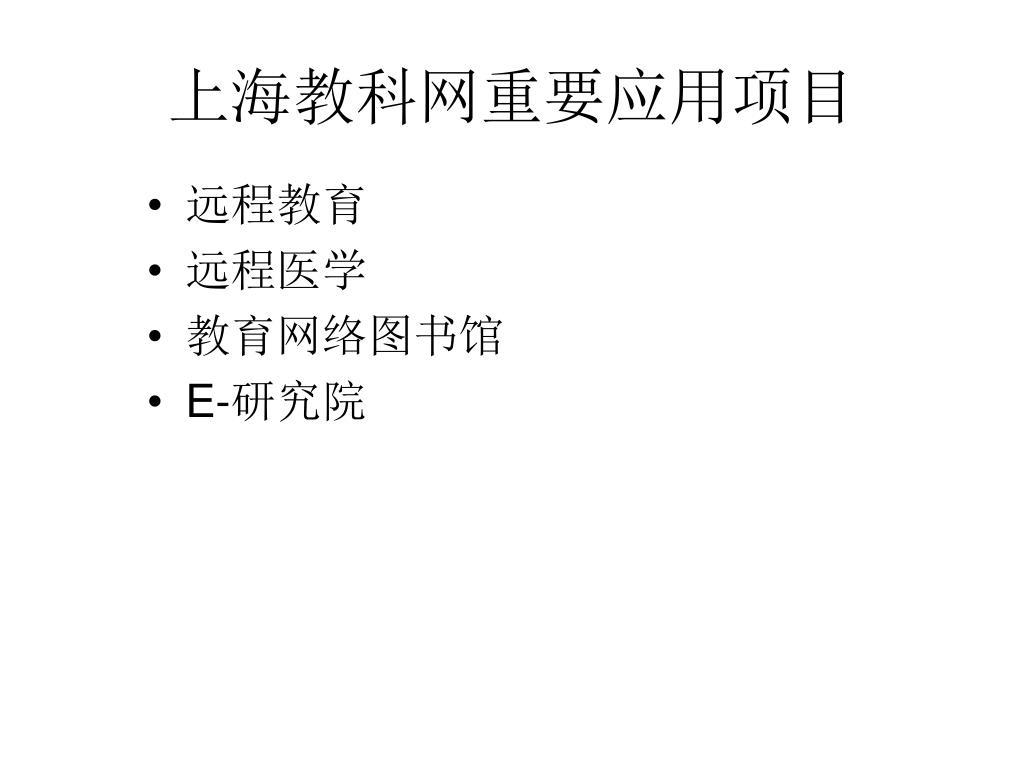

  16. 上海教科网重要应用项目 • 远程教育 • 远程医学 • 教育网络图书馆 • E-研究院
