高爐及燒結工場大修工安應注意防範事項 （ #4BF ＆ #3 、 4S/P ）

1. 高爐及燒結工場大修工安應注意防範事項（#4BF＆#3、4S/P）高爐及燒結工場大修工安應注意防範事項（#4BF＆#3、4S/P） W61S

2. 內容大綱 一、四號高爐工場 1、高爐設備編號佈置及管制圖 2、施工安全注意事項 3、工作場所管制與規劃 二、三、四號燒結工場 1、壹、貳號燒結工場施工場區管制圖 2、工作安全管理要點

3. 高爐設備流程 6000區 配料間 5000區 除塵器 2000區 4000區 熱風爐 爐頂壓發電設備 洗塵器 高爐本体 1000區 3400區 出鐵間 3000區 爐石粒化 轉 爐 9400區 粉煤噴吹系統 魚雷車 高爐作業是將鐵礦石、焦炭及助熔劑由高爐頂部加入爐內，再由爐下部鼓風嘴 鼓入高溫熱風，產生還原氣体，還原鐵礦石，產生熔融鐵水與熔渣之煉鐵製程。 中宇/興隆 中機/鴻群 中機/昌懋 中機/克羽 中宇/鉅鼎 淳宜 寶翔 賀威 中機/昌懋 中機/合雄 鉅鼎 淳宜 3600區 中宇/合雄 3900區 9000區 中宇/華章 豐毓 淳宜 鑫喬 興隆

4. 中興路 #4高爐停爐作業安全警戒計劃圖 剪刀門 機車*28 N 剪刀門 剪刀門 哨 剪刀門 PCI 東水淬大修休息區 東粒化 廁 W63施工區(機車備用區) 機車*35 休息/吸煙區 (新增)機車*40 東水淬吊掛施工區 休息區 高橫五路 主控制大樓 流道除塵系統 爐本體5F西南角廁所 (新增)機車*20 機車*35 哨 P/H 機車*50 4BF 出鐵間 汽車*11 電梯 熱風爐 屋頂除塵系統 汽車位禁停 W39貨櫃*6 主輸送帶 機車禁停 廢熱回收區 休息區 W63施工區(機車備用區) 洗塵水泵埔房 (新增)機車*80 機車停車區 W39熱風爐耐火材儲區 公務車*7 機車停車區 TRT W39爐本體耐火材儲區 #4渣坑 廁 西粒化 廁 機車*25 哨 哨 休息/吸煙區 W63貨櫃*14 W66貨櫃*6 剪刀門 剪刀門 1.藍色實線為實際所需帆布圍籬長度。 2.虛線為現場有圍牆或建築物等，不需圍籬。

5. 2、施工安全注意事項： （1）空吹停爐作業開始,除了操作人員及必須配合之維護人員,他人不准進入現場。 （2）任何人員分配調動任何工作之前須先知會作業區負責人，經其允許後才可進行。 （3）高爐注水冷卻作業期間，除參與高爐停爐之工作人員外，非經作業負責人許可,其餘人員一律不准進入上述區域。 （4）參與爐內殘銑出鐵作業人員外，其它人員非經作業區負責人允許，禁止進入作業區內。 （5）設備檢修施工前，須依檢修安全工作程序（SJP）實施斷電、斷水、斷氣、斷油、掛卡、上鎖程序，並依相關規定提出申請工作許可後，會知現場人員才可開始檢修作業（熱風爐區一定要提出申請工作許可）。

6. （6）施工人員不得在指定工作場外地點任意活動，更不得擅入生產區域，露儲場所及其他單位工地。（6）施工人員不得在指定工作場外地點任意活動，更不得擅入生產區域，露儲場所及其他單位工地。 （7）在工作場所內應配備安全帶，高度超過 2公尺以上之高架作業時，則應配備及掛扣安全帶。 （8）局限空間作業前，須實施一氧化碳、爆炸性氣體及氧氣偵測，開立工作安全許可證等相關規定辦理，並有監視人員確實管制出入口。施工中視安全程度指定專人負責做定時或連續偵測，並維持通風良好。。 （9）各送料平台，堆放機具應注意作業路徑和安全，且各逃生路口嚴禁堆放材料、機具，阻礙退路，作業人員也應事先熟悉逃生路徑。 （10）在有大量粉塵、瓦斯、煙、霧以及氧氣不足的作業場所之工作人員須使用空氣呼吸器。

7. （11）非電氣工作人員嚴禁清理、修護、拆裝或動用電氣設備，線路、開關等。（11）非電氣工作人員嚴禁清理、修護、拆裝或動用電氣設備，線路、開關等。 （12）電焊線路、氧氣乙炔軟管經過道路時須架空或挖溝以套管保護之，於防止被壓損壞漏氣或感電。 （13）當修理設備時，負責人應將安全鎖鎖上，當有許多組同時進行修理時，則由各組負責人分別鎖上自己的安全鎖。當工作負責人確定所有人員皆已離開到安全區時，才可以移除安全鎖（各人一個鎖）。 （14）氧氣乙炔或有關氣體鋼瓶要豎放、縛牢、防止傾倒，禁止滾動，進行焊切工作時要注意防止火花飛濺及做好防護措施。 （15）所有機具諸如堆高機、攪拌機、砌磚機、移動式起重機等皆需指派專人操作。堆高機及移動式起重機需選用具有經該項特殊安全衛生訓練合格人員始可擔任。

8. （16）吊掛作業要使用牽引繩，防碰撞危害及防止人員暴露在吊掛物下方，吊掛人員應經訓練合格之專業人員擔任（吊掛作業半徑或範圍應有管制）。（16）吊掛作業要使用牽引繩，防碰撞危害及防止人員暴露在吊掛物下方，吊掛人員應經訓練合格之專業人員擔任（吊掛作業半徑或範圍應有管制）。 （17）電焊作業迴流線要拉到工作物上，以防短路或毀損儀電設備（停止焊接工作時焊條應取下）。 （18）非本身的工作範圍，不能任意操作、修理或試驗機械、電氣設施或其他設備。 （19）凡休息用餐或停工時，作業現場用電要關閉，並建立監視人員留置現場機制，防止如火災等突發事故第一時間有人員處理，作即時通報支援。 （20）夜間警示圍籬要顯明且有效管制如輔助燈泡。 （21）其他未盡事宜依本公司「一般性安全衛生工作守則」辦理。（編號SR-01）

9. 3、工作場所管制與規劃： （1）人員機具進出管制 －圍籬管制 －警衛管制 －人員管制 －機具管制 －抽查巡檢 （2）休息區域規劃管制 －貨櫃屋區規劃 －休息區規劃

10. （3）停車規劃管制 －汽車停放區 －機車停放區 （4）稽查督導 －施工現場設有CCTV，將針對大修重要區域，具有24小時PTZ錄影，提供主管網路作遠距安全觀察。 －設置稽查檢查小組，每日定時或不定時稽查（功能分為局限空間、高架作業、活線作業及一般檢查小組）。

11. －每一施工項目，施工時需有安衛人員在場督導。－每一施工項目，施工時需有安衛人員在場督導。 －加強對施工人員監督及管控。 －中宇、中機等配屬專責電氣人員，負責所屬區域之電器配線、焊機等電器設備之定期檢查及日常巡檢。 －大修期間參與單位，每日檢討會時要報告 缺失改善措施，防止職災發生。

12. 公共流體管線管線鑑別

13. 中興路 #4高爐停爐作業安全警戒計劃圖 剪刀門 機車*28 N 剪刀門 剪刀門 哨 剪刀門 PCI 東水淬大修休息區 東粒化 廁 W63施工區(機車備用區) 機車*35 休息/吸煙區 (新增)機車*40 東水淬吊掛施工區 休息區 高橫五路 主控制大樓 流道除塵系統 爐本體5F西南角廁所 (新增)機車*20 機車*35 哨 P/H 機車*50 4BF 出鐵間 汽車*11 電梯 熱風爐 屋頂除塵系統 汽車位禁停 W39貨櫃*6 主輸送帶 機車禁停 廢熱回收區 休息區 W63施工區(機車備用區) 洗塵水泵埔房 (新增)機車*80 機車停車區 W39熱風爐耐火材儲區 公務車*7 機車停車區 TRT W39爐本體耐火材儲區 #4渣坑 廁 西粒化 廁 機車*25 哨 哨 休息/吸煙區 W63貨櫃*14 W66貨櫃*6 剪刀門 剪刀門 1.藍色實線為實際所需帆布圍籬長度。 2.虛線為現場有圍牆或建築物等，不需圍籬。

14. 附圖二、配料間作業安全管制區圖 配料間施工人員貨櫃及停車位規劃，確保作業區整齊清潔以增進作業安全

15. 附圖三、爆破作業安全警戒計劃圖 爆破警戒期間四號高爐四個路口委派中鋼保全人員管制人車通行，爆破區除操作與DGCD等相關人員外，禁止人員進入。

16. 所有的工作傷害和職業病都可以避免

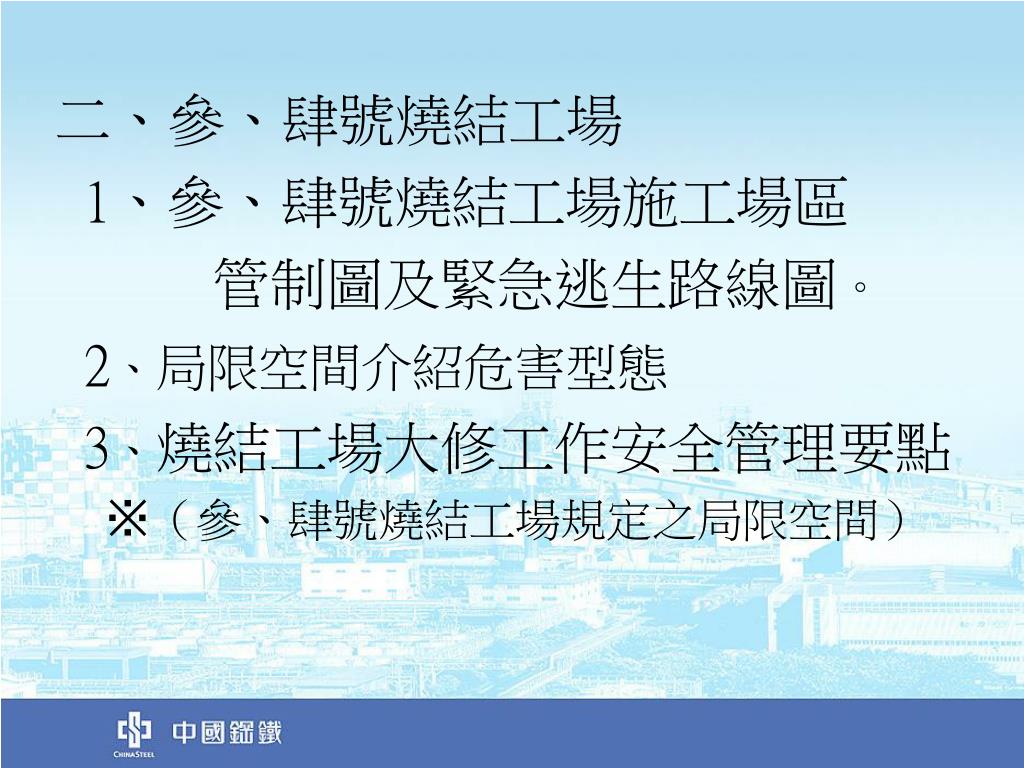

17. 二、參、肆號燒結工場 1、參、肆號燒結工場施工場區 管制圖及緊急逃生路線圖。 2、局限空間介紹危害型態 3、燒結工場大修工作安全管理要點 ※（參、肆號燒結工場規定之局限空間）

18. 1、三、四號燒結場大修人員管制及休息區平面配置圖1、三、四號燒結場大修人員管制及休息區平面配置圖 北 備品暫存儲區 B3 B5 B4 燒 結 二 北 路 3.5階鍋爐 #2大風車 及集塵器 冷卻水塔 發電機房 純水櫃 A11 備 品 儲 區 純水櫃 氨槽 點火燃氣風車 熱篩選機房 燒 結 二 直 路 大風車房 煉焦 二 東 路 大EP 轉送塔 大煙囪 三號燒結廠房 三號冷卻機 人員管制進出口(刷卡點) MAIN GATE 燒 結 二 西 路 大EP 脫硝 工區 冷礦房 脫硝塔 轉送塔 電梯 小煙囪 造粒機 小EP 電 氣 燒 結 二 橫 路 取樣站 場區大門 三號配料廠房 轉送塔 勻拌滾筒 燒石灰 礦泥水槽 無煙煤 RMTP 燒 結 二 東 路 消防泵 燒 結 二 南 路 RMTP 燒石灰 造粒機 勻拌滾筒 轉送塔 四號配料廠房 消防泵 脫硫 工區 氨槽 小煙囪 取樣站 小EP W63及中宇休息室 電 氣 室 大EP 熱篩選機房 電梯 大風車房 冷礦房 脫硝塔 電氣室 四號燒結廠房 四號冷卻機 備 品 儲 區 大煙囪 大EP 點火燃氣風車 4.5階鍋爐 純水櫃 脫 硝 工 區 脫硫工區 DF0配重區 脫硫工區 G1 G2 G3 G4 G5 河 北 路 南門橋 廁所， 垃圾袋設置位置 休息吸煙區 沖淋器 圖示： COG（瓦斯）、NH3（氨氣）、蒸氣、鍋爐水用藥區， 風向袋， :#3SP 1F大修指揮中心 :W63、中宇及工事協力休息區 :汽車停放區(刷卡後停放) :機車停放區(刷卡後停放) 南門 :備品暫存區位置 （A區: 目前為空地， B區:目前有堆放備品） P:\W22\W222\06 設備\各年大修資料\003 #3SP 97年大修\008工安\三號燒結中修人員管制及休息區980312.ppt

19. 2、三、四號燒結工場規定之局限空間 三號燒結工場： 料倉、礦泥水槽、廢氣主風管(Gas main)、靜電 集塵器(大E.P.)、場內靜電集塵器(小E.P.)及其集 塵總管、脫硝觸媒反應塔及其管道、氨槽及稀釋 槽。 四號燒結工場： 料倉、礦泥水槽、廢氣主風管(Gas main)、靜電 集塵器(大E.P.)、大袋式集塵機(大Bag house） 及其集塵總管、小袋式集塵機(小Bag house)及 其集塵總管、冷卻機旋風式集塵機(Cooler multiclone)及其管道、燃氣旋風式集塵機 (Combustion air multiclone)及其管道。

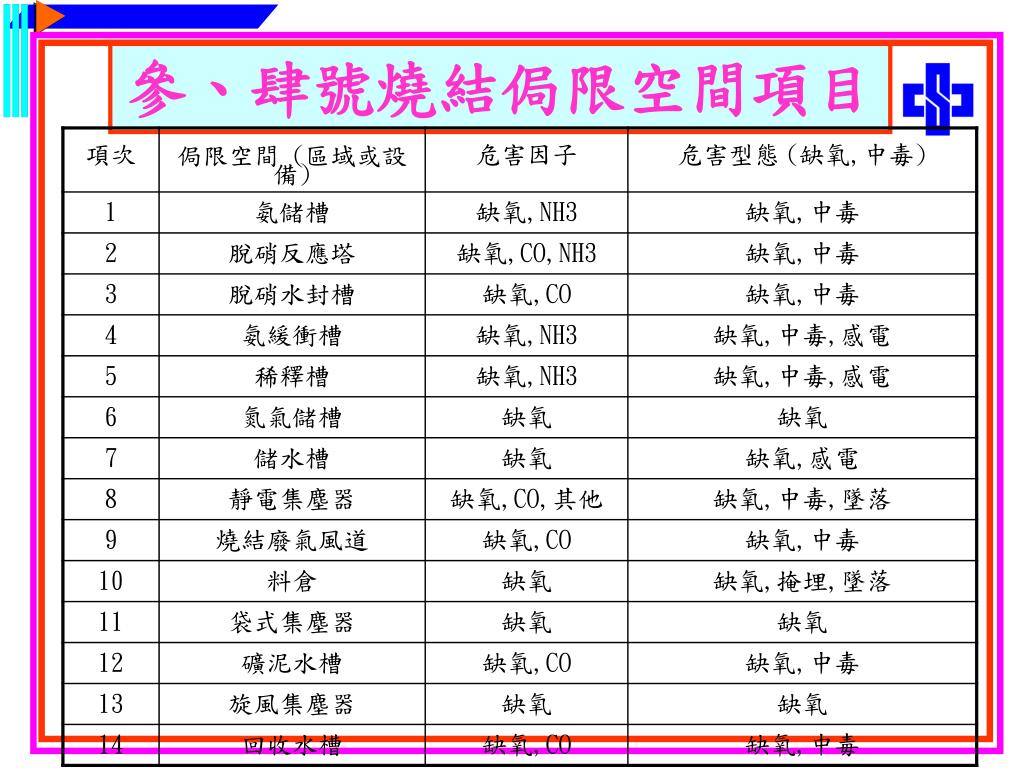

20. 參、肆號燒結侷限空間項目

21. 3、燒結工場大修工作安全管理要點 （1）施工作業前各施工項目之施工負責人，必須實施短時間預知危險，宣讀安全工作守則與安全規定。 （2）施工前須先看現場，確實依照安全工作程序(SJP)及環境管理維護作業規範之方法施工。 （3）確認大修之設備已完成斷(電、油、氣、水、公用流體)掛卡、上鎖(施工者)，並插上安全插銷後才可施工。 （4）需釋壓之設備必須先確認已釋壓之後才可施工，應防止高溫蒸汽及高熱物件之灼傷。 （5）在燒結工場局限空間設備內部從事工作時，應遵守局限空間作業管理規定 (SB-Y120-016)。

22. （6）在料倉等局限空間內工作時，移動式工作照明燈應使用24V以下之電壓，並確認絕緣良好。（6）在料倉等局限空間內工作時，移動式工作照明燈應使用24V以下之電壓，並確認絕緣良好。 （7）局限空間作業必須事先充分準備各項安全與衛生防護具、急救器材等，並於大修日當天妥善配置於大修現場，並依規定確實穿戴。 （8）轄區人員確認安全措施妥善後，再簽發工作許可證，施工者接獲許可證後，始可施工；施工中依規定自行檢測，並做成紀錄備查。 （9）偵測有害氣體(ＣＯ,Ｏ2,可燃性氣體等)必須連續偵測，並於規定的時間將測定結果記錄在工作許可證上。其測定結果合格(18＜Ｏ2＜23%，CO<35ppm，可燃性氣體爆炸下限＜20LEL%，NH3＜50ppm ，H2S＜10ppm) 始可施工，工作前請再確認吹驅用之氮氣或蒸汽已隔離妥；通風設備應事先檢查及準備妥當。

23. （10）兩公尺以上高架作業或有墜落之虞之場所，必須使用安全帶，施工架必須設置護欄，所搭工作平台，施工前必須檢查符合規定；掀開之平台必須圍欄警戒。並由施工架組配作業主管填寫施工架點檢表備查。（10）兩公尺以上高架作業或有墜落之虞之場所，必須使用安全帶，施工架必須設置護欄，所搭工作平台，施工前必須檢查符合規定；掀開之平台必須圍欄警戒。並由施工架組配作業主管填寫施工架點檢表備查。 （11）在有害氣體曝露區作業時，應使用空氣呼吸器等防護器具。 （12）起重吊掛作業時，吊掛物下方及半徑內不得有人進入，並遵守起重吊掛作業安全規定。 （13）電焊機、切割器、鋼瓶使用前須做好自動檢查。電焊、氣切作業應防止火花散落，其作業範圍及下方，氧氣、乙炔瓶與易燃物須移走或覆蓋防火布。施工時作業人員須使用安全護具。電焊機之自動電擊防止裝置需合格正常，電焊機具應避免被雨 (水) 淋濕，以防止感電；電焊時，迴流線須接到工作物件上。

24. （14）手工具、工件等必須收拾妥當，防止物件墜落。（14）手工具、工件等必須收拾妥當，防止物件墜落。 （15）除吸煙區外，所有工作現場禁止吸菸。 （16）大修中，穿著安全皮鞋、配戴妥安全帽及扣妥顎帶，禁止收聽收音機、隨身聽。 （17）大修作業中有安全顧慮時，應疏散附近所有人員至安全地方，作好安全警戒措施；未確認安全之前，禁止非相關人員、未配備防護具之人員等進入。 （18）大修作業中，應隨時保持整潔，避免潤滑油外溢造成環境污染或人員滑倒。工作中禁止用空氣 (AIR) 管吹驅積塵，避免噪音及污染。大修後，現場整理、整頓、廢棄物分類，並放置於指定地點完成回收。

25. （19）協力廠商施工負責人及安全衛生管理人員應確實督導執行安全衛生業務，並遵守燒結工場大修安全衛生工作守則（SR-T2）（19）協力廠商施工負責人及安全衛生管理人員應確實督導執行安全衛生業務，並遵守燒結工場大修安全衛生工作守則（SR-T2） （20）施工者開工前須確認已斷電、掛卡，且斷電卡上斷電者，操作、維護等欄位均已簽名後再於斷電卡上施工負責人欄簽名上鎖，並撕下副卡後方可開工。 （21）電焊機需有防止電擊裝置；電線包紮須妥當，不得裸露，每月必須定檢記錄備查。 （22）電焊作業遵守電焊與氣焊作業安全衛生工作守則，不得借用任何機械設備，或用電線導管及電纜等充當電焊回路使用，而應以一電纜線連接到工作件上，以防儀電設備受損。

26. （23）切割器鋼瓶應置放於手推車上並須綁固防傾倒，（23）切割器鋼瓶應置放於手推車上並須綁固防傾倒， 軟管應兩種不同顏色，接頭應以迫緊卡夾鎖緊，專用扳手應置於氧氣鋼瓶上，軟管兩端須裝置逆火裝置。 （24）冷熱篩選機拖出後周圍應加安全圍繩或樓板掀開時需圍護欄及警戒旗。 （25）施工樓板吊離後，開孔處須加安全圍繩或安全 鏈條(例如：熱軋碎機、 Gas main走道、轉送塔平台等)。 （26）可燃性氣體管線施工需開立工作許可證方可施工。 （27）皮帶配重輪及重物用堆高機堆高後須以鋼繩或吊鏈固定，堆高機須退出方可施工，嚴禁堆高機堆著重物施工。

27. （28）施工完後須將剩餘物料及廢料，按中鋼規定分類歸位，並須將現場清理整潔。（28）施工完後須將剩餘物料及廢料，按中鋼規定分類歸位，並須將現場清理整潔。 （29）切割或電焊須鋪防火布防止火花掉落下層或噴濺。 （30）進入拌料滾筒或料倉及下料滑槽內應防倉 (筒) 壁積料崩落傷人。 （31）每一組施工人員帶班者，務必於大修前看現場，確定施工範圍，施工場所等相關事項並提出備品定位位置。 （32）搬運物料時須注意周圍、上下方是否有其他人員施工，並且須有人員指揮。 （33）電線於潮濕場所應架高固定。 （34）工作完畢應將工作場所整理清潔。

28. 最後－希望參與大修人員能以 「決心、用心、關心」推動工安來達成「零災害」
