  1. Свидетельства существования «скрытого» крупномасштабного электрического поля Ех в тонких токовых слоях. Л.М. Зелёный, А.В. Артемьев, А.А. Петрукович, Институт Космических Исследований, РАН

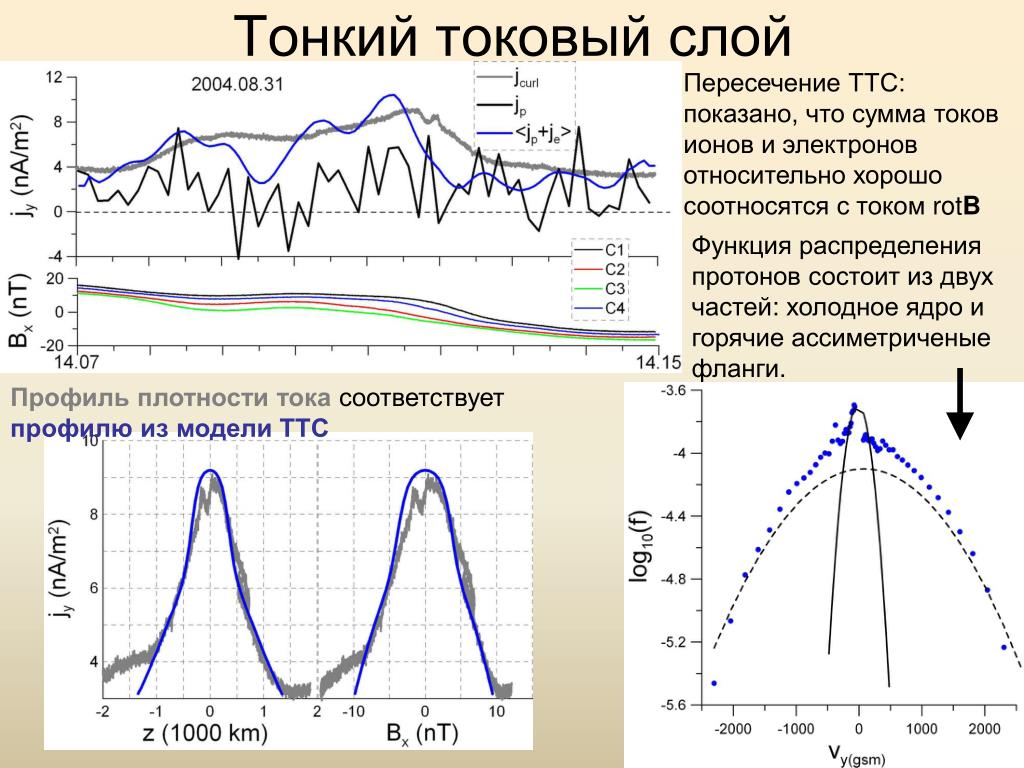

  2. Тонкий токовый слой Пересечение ТТС: показано, что сумма токов ионов и электронов относительно хорошо соотносятся с током rotB Функция распределения протонов состоит из двух частей: холодное ядро и горячие ассиметриченые фланги. Профиль плотности токасоответствуетпрофилю из модели ТТС

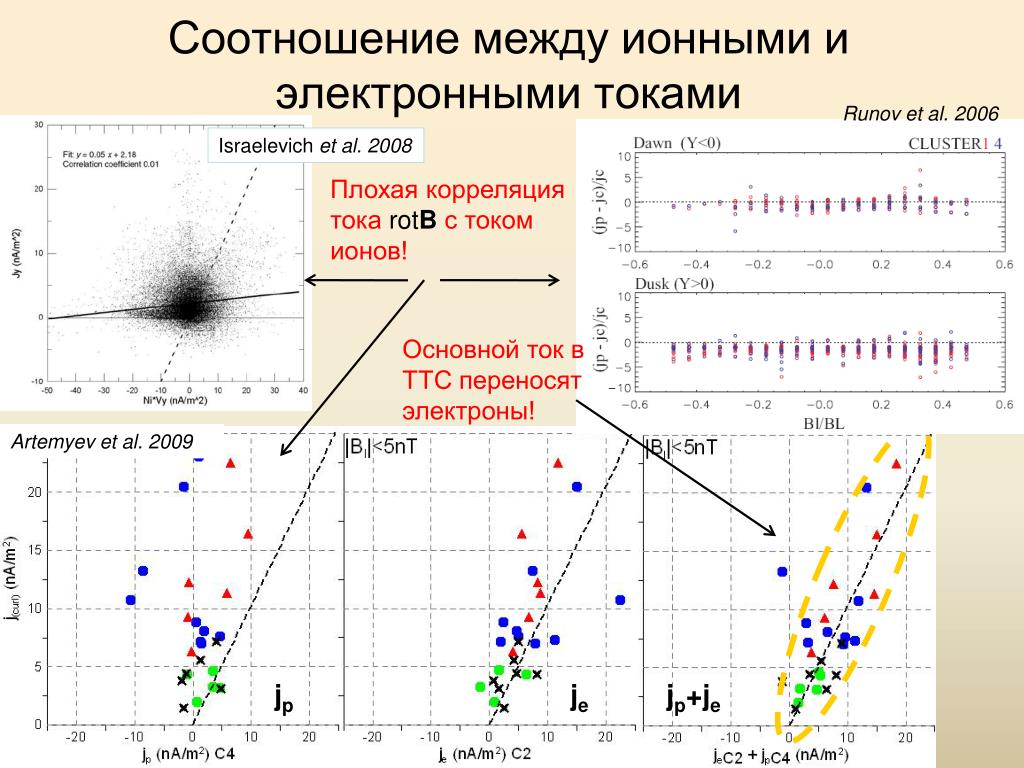

  3. Соотношение между ионными и электронными токами Runov et al. 2006 Israelevich et al. 2008 Плохая корреляция тока rotB с током ионов! Основной ток в ТТС переносят электроны! Artemyev et al. 2009 jp je jp+je

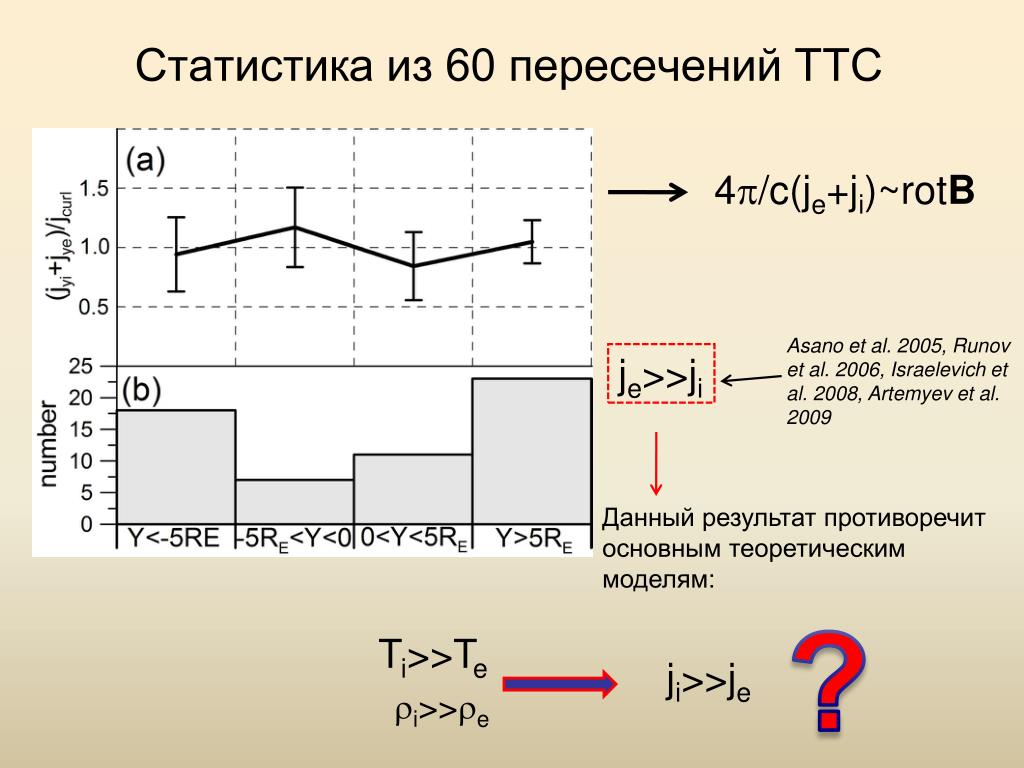

  4. Статистика из 60 пересечений ТТС 4p/c(je+ji)~rotB Asano et al. 2005, Runov et al. 2006, Israelevich et al. 2008, Artemyev et al. 2009 je>>ji Данный результат противоречит основным теоретическим моделям: ? Ti>>Te ji>>je ri>>re

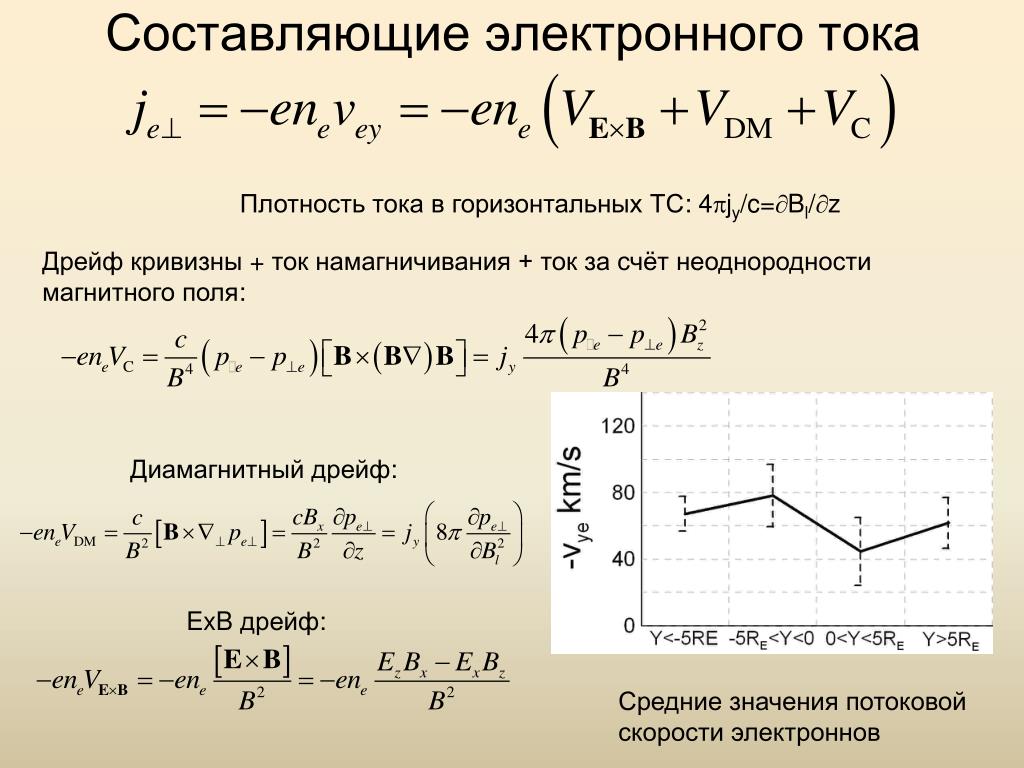

  5. Составляющие электронного тока Плотность тока в горизонтальных ТС: 4pjy/c=Bl/z Дрейф кривизны + ток намагничивания + ток за счёт неоднородности магнитного поля: Диамагнитный дрейф: ExB дрейф: Средние значения потоковой скорости электроннов

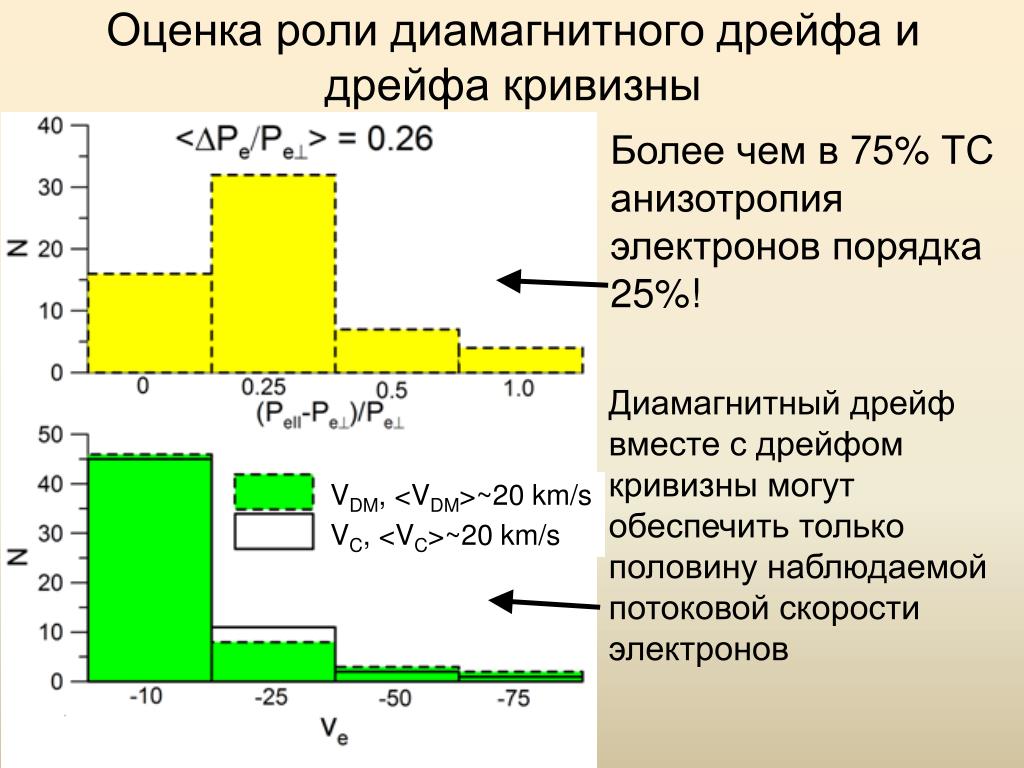

  6. Оценка роли диамагнитного дрейфа и дрейфа кривизны Более чем в 75% ТС анизотропия электронов порядка 25%! Диамагнитный дрейф вместе с дрейфом кривизны могут обеспечить только половину наблюдаемой потоковой скорости электронов VDM, <VDM>~20 km/s VC, <VC>~20 km/s

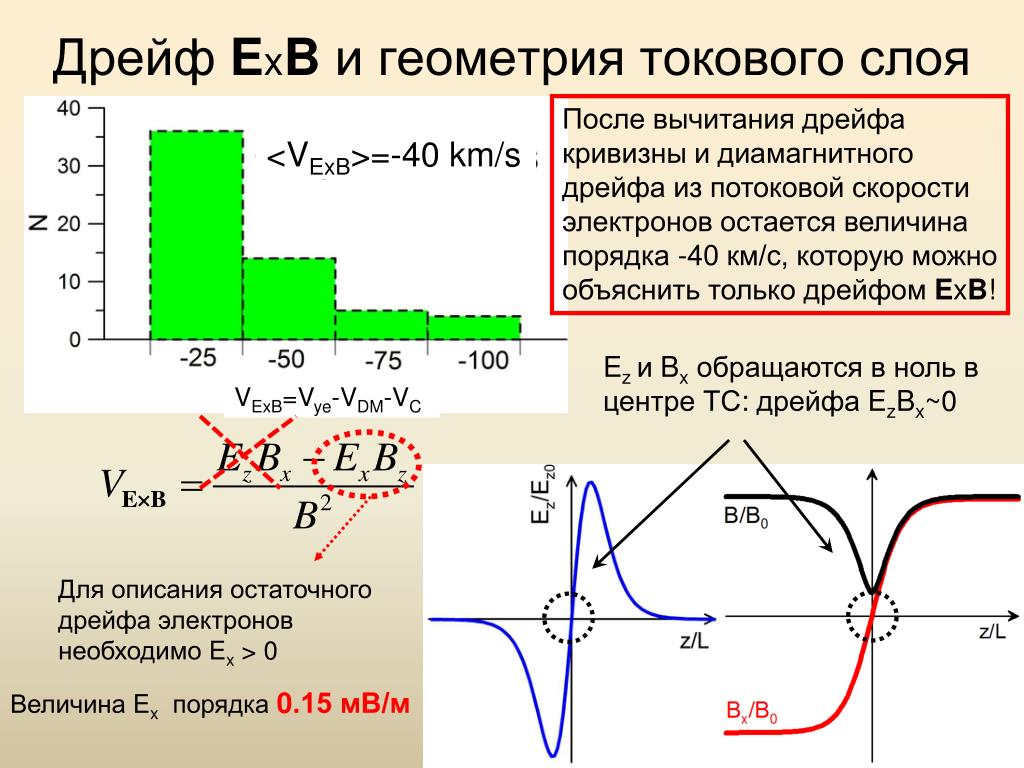

  7. Дрейф ExB и геометрия токового слоя После вычитания дрейфа кривизны и диамагнитного дрейфа из потоковой скорости электронов остается величина порядка -40 км/с, которую можно объяснить только дрейфом ExB! <VExB>=-40 km/s Ez и Bxобращаются в ноль в центре ТС: дрейфа EzBx~0 VExB=Vye-VDM-VC Для описания остаточного дрейфа электронов необходимо Ex > 0 ВеличинаExпорядка 0.15 мВ/м

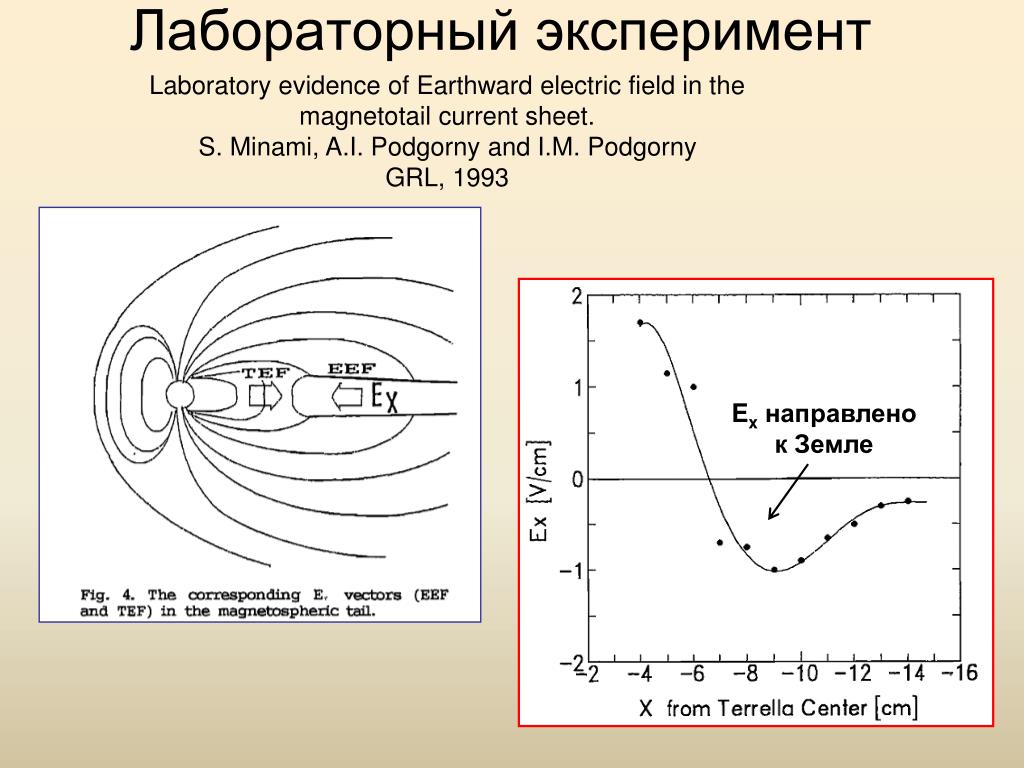

  8. Лабораторный эксперимент Laboratory evidence of Earthward electric field in the magnetotail current sheet. S. Minami, A.I. Podgorny and I.M. Podgorny GRL, 1993 Ex направлено к Земле

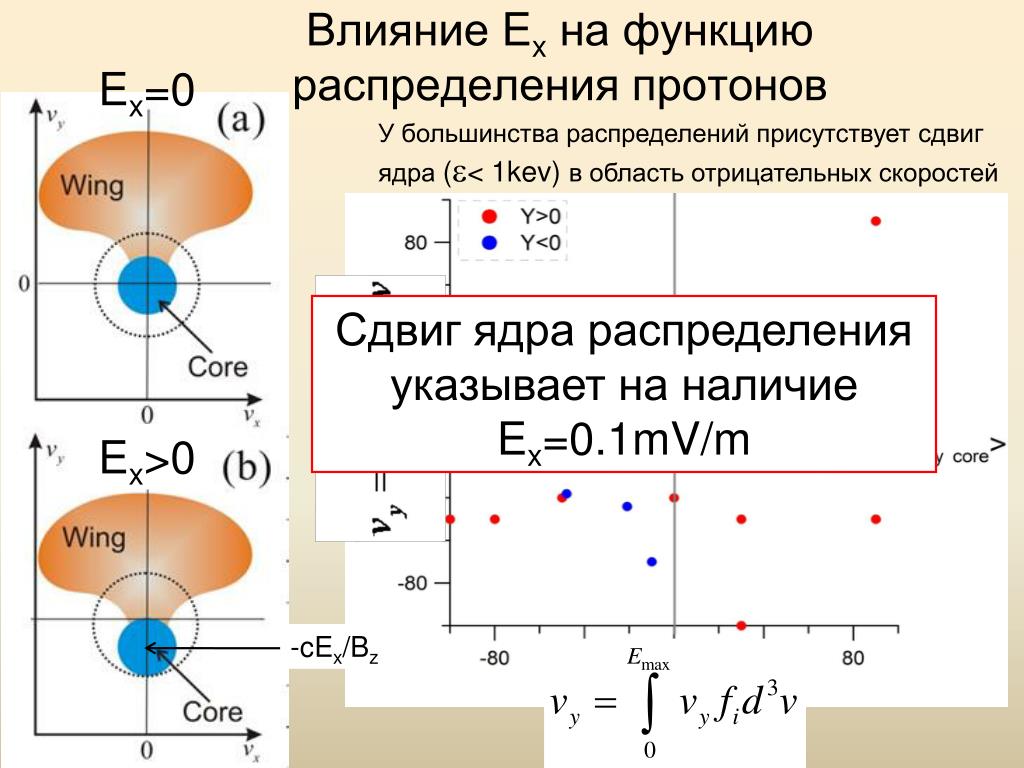

  9. Влияние Exна функцию распределения протонов Ex=0 У большинства распределений присутствует сдвиг ядра (e< 1kev)в область отрицательных скоростей Сдвиг ядра распределения указывает на наличие Ex=0.1mV/m Ex>0 -cEx/Bz

  10. Модель поля Ex в токовом слое

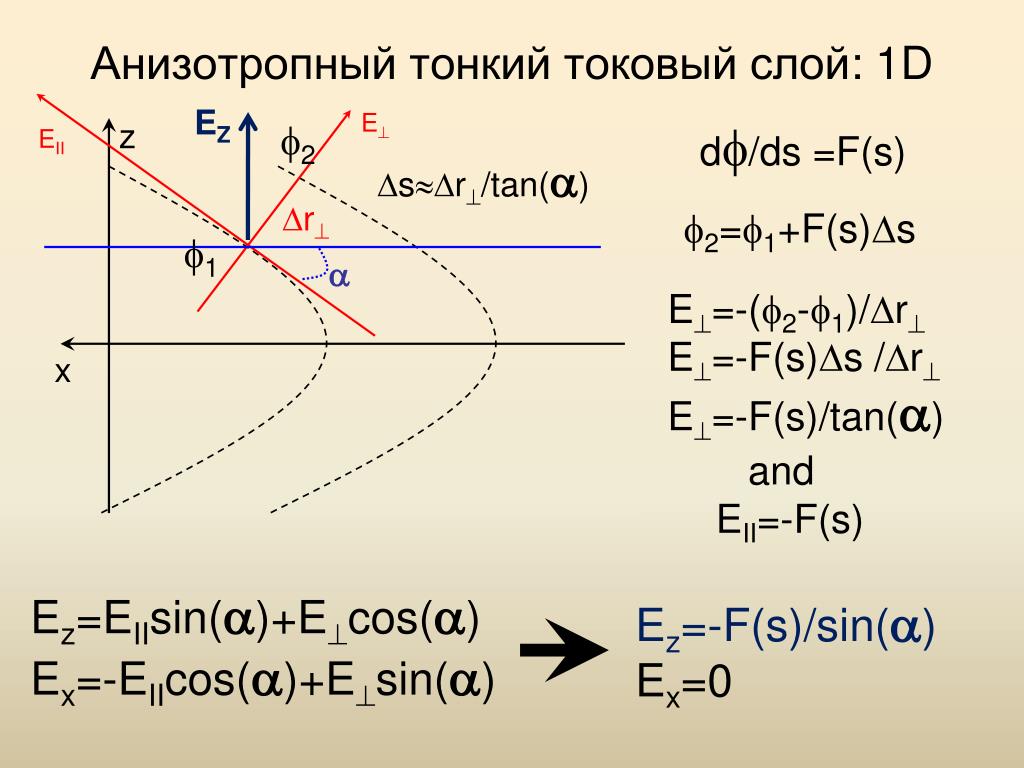

  11. Анизотропный тонкий токовый слой: 1D EZ E z f2 df/ds =F(s) EII DsDr/tan(a) Dr f2=f1+F(s)Ds f1 a E=-(f2-f1)/Dr E=-F(s)Ds /Dr E=-F(s)/tan(a) x and EII=-F(s) Ez=EIIsin(a)+Ecos(a) Ex=-EIIcos(a)+Esin(a) Ez=-F(s)/sin(a) Ex=0

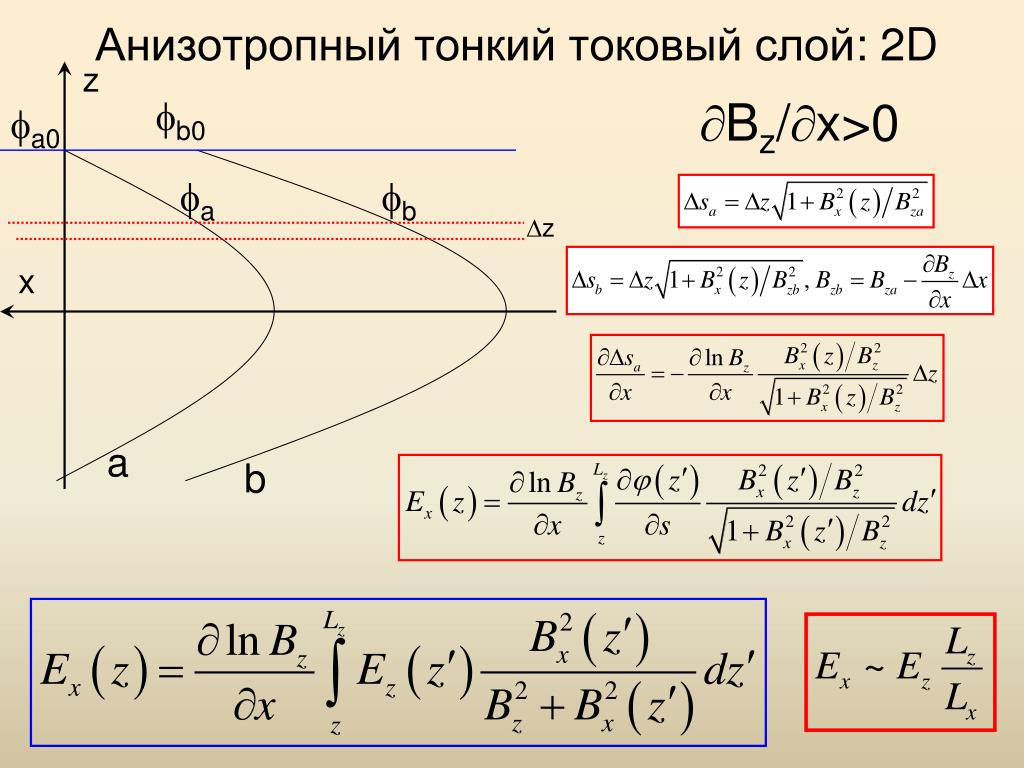

  12. Анизотропный тонкий токовый слой: 2D z fb0 Bz/x>0 fa0 fa fb Dz x a b

  13. Перепад потенциала через слой Степень анизотропии электронов Перепад потенциала через слой Dj~0.5Te/e 0.8 0.4 ej/Te 0.0 -0.4 При Te=1keV и Lx=10RE Zelenyi et al. 2004 -0.8

  14. Двойная структура распределения протонови поле Ex При np/nwing~5 и Ti/Te~3-6 наблюдаемый ток ионов jiоказывается намного меньше тока j0i Если асимметрия флангов связана с движением ионов по спайсеровским орбитам

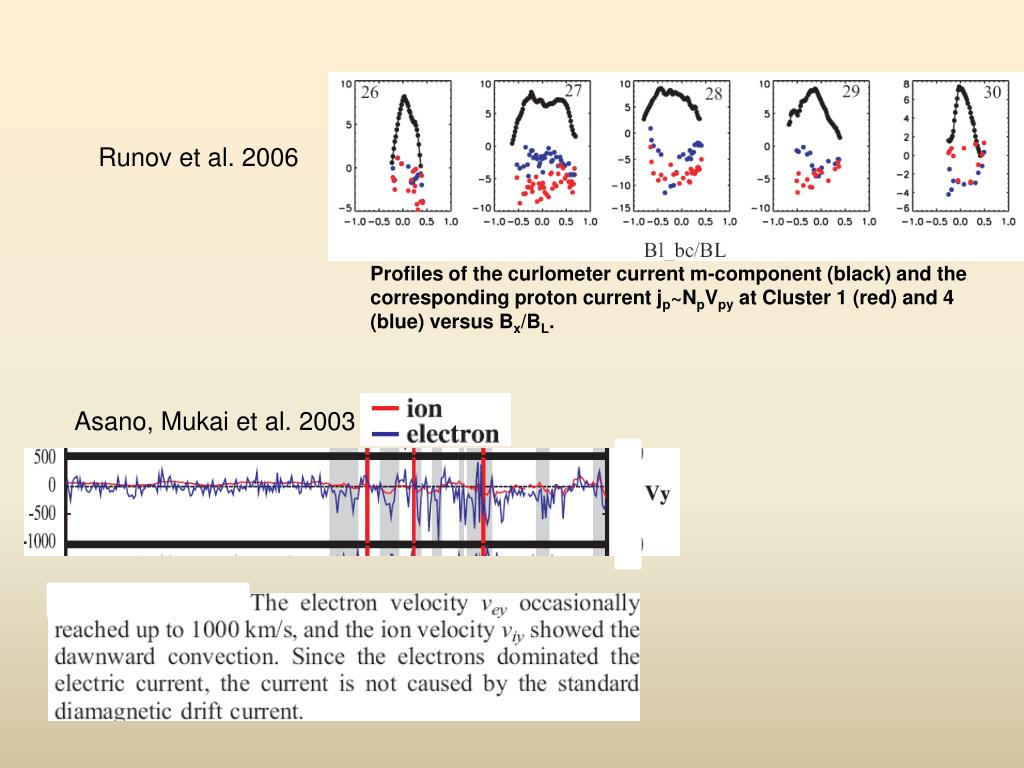

  15. Runov et al. 2006 Profiles of the curlometer current m-component (black) and the corresponding proton current jp~NpVpy at Cluster 1 (red) and 4 (blue) versus Bx/BL. Asano, Mukai et al. 2003

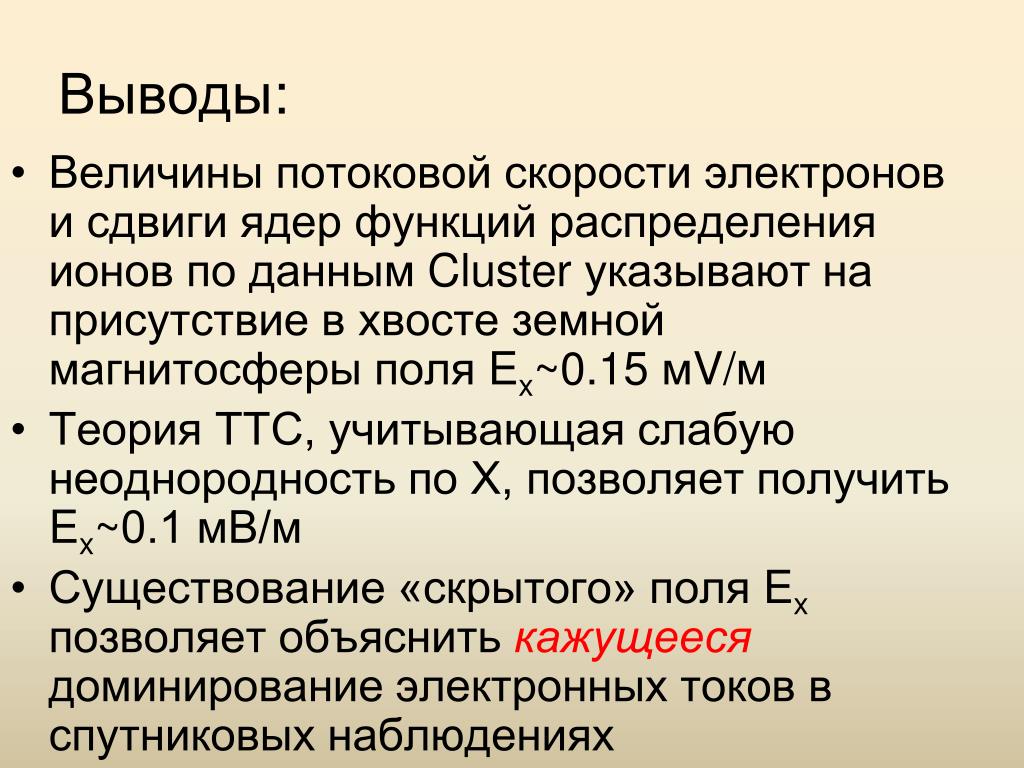

  16. Выводы: • Величины потоковой скорости электронов и сдвиги ядер функций распределения ионовпо данным Cluster указывают на присутствие в хвосте земной магнитосферы поля Ex~0.15 мV/м • Теория ТТС, учитывающая слабую неоднородность по Х, позволяет получить Ex~0.1 мВ/м • Существование «скрытого» поля Ex позволяет объяснить кажущеесядоминирование электронных токов в спутниковых наблюдениях
