附录 A 极惯性矩与惯性矩 §5-5 矩形与薄壁截面梁的弯曲切应力. 本 讲 内 容. 拉压变形 :. 扭转变形:. 弯曲变形:. 附录 A 极惯性矩与惯性矩. 受力杆件的应力与应变,不仅与外力相关,而且与 截面的几何性质也相关。. A, I P , W P , I z , W z —— 表征 截面几何性质 的量. 0. z. 均质,等厚度板. y. z. y. dA. A-1 静矩与形心. 静矩: 面积对轴的矩. 回顾任意体积的质心计算公式:. 平面图形的形心. 若形心轴过坐标原点,则截面对形心轴的静矩为零. 0.
E N D
附录A极惯性矩与惯性矩§5-5矩形与薄壁截面梁的弯曲切应力附录A极惯性矩与惯性矩§5-5矩形与薄壁截面梁的弯曲切应力 本 讲 内 容 Page1
拉压变形: 扭转变形: 弯曲变形: 附录A极惯性矩与惯性矩 受力杆件的应力与应变,不仅与外力相关,而且与 截面的几何性质也相关。 A, IP, WP, Iz, Wz——表征截面几何性质的量 Page2

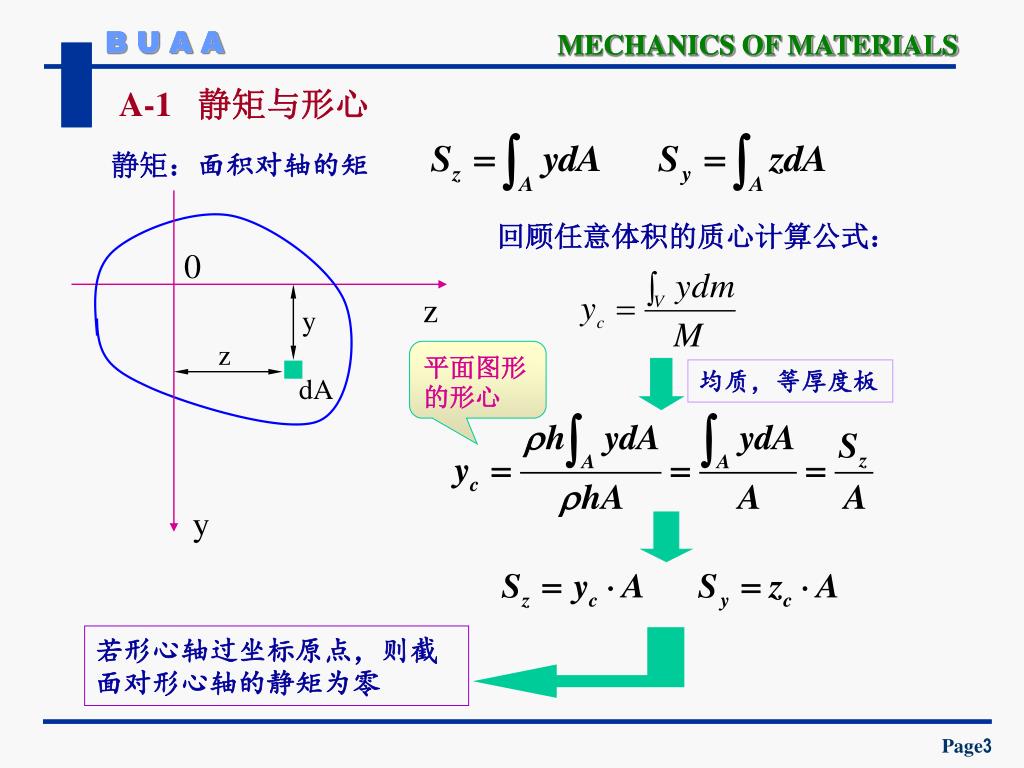

0 z 均质,等厚度板 y z y dA A-1 静矩与形心 静矩:面积对轴的矩 回顾任意体积的质心计算公式: 平面图形的形心 若形心轴过坐标原点,则截面对形心轴的静矩为零 Page3
0 z A1 A2 A3 y 0 z A1 A2 y 组合截面的静矩与形心 负面积法 Page4
50 z 50 A1 60 A2 10 y 例:求下图所示截面的形心位置 Page5

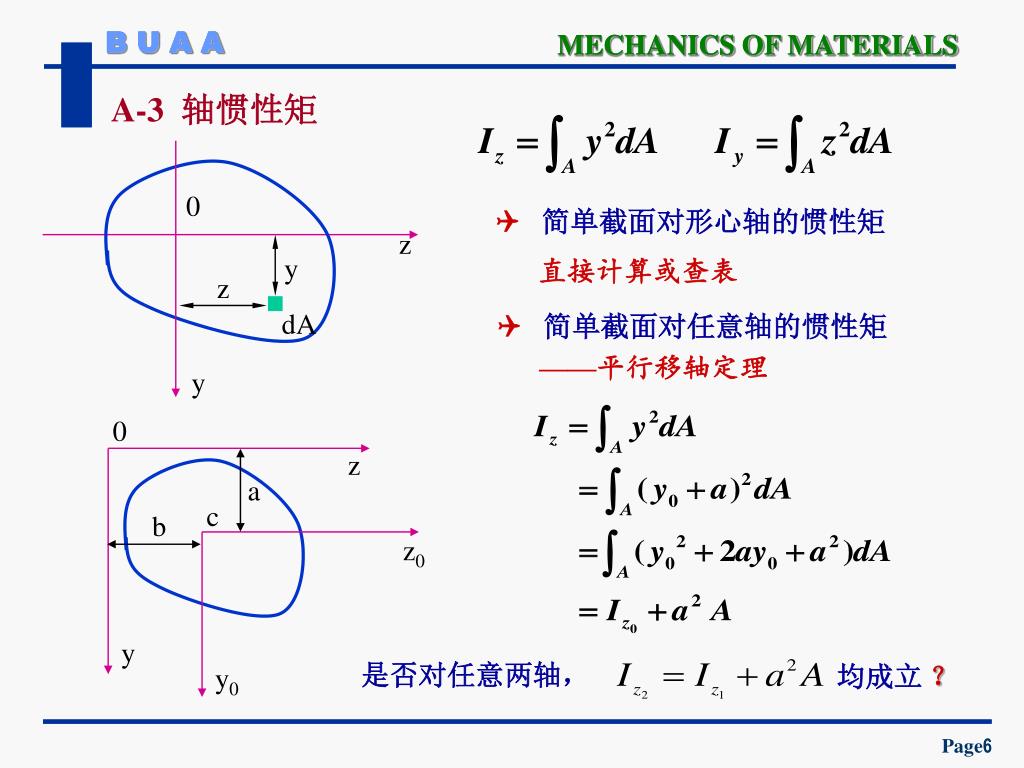

0 z y z dA y 0 z a c b z0 y 是否对任意两轴, 均成立? y0 A-3 轴惯性矩 简单截面对形心轴的惯性矩 直接计算或查表 简单截面对任意轴的惯性矩 ——平行移轴定理 Page6
0 z A1 A2 A3 y 组合截面的惯性矩 Page7

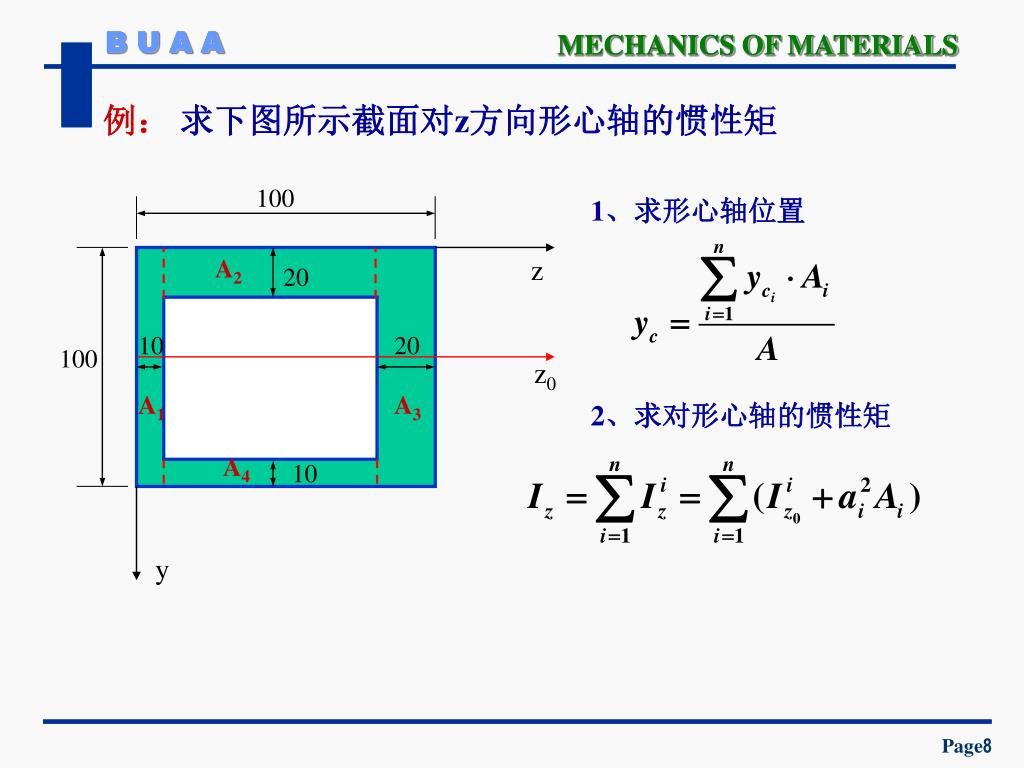

100 A2 z 20 10 20 100 z0 A1 A3 A4 10 y 例: 求下图所示截面对z方向形心轴的惯性矩 1、求形心轴位置 2、求对形心轴的惯性矩 Page8
FS (y) z y y §5-5 矩形与薄壁截面梁的弯曲切应力 一、矩形截面梁的弯曲切应力 梁在非纯弯段,横截面上一般同时存在剪力和弯矩, 此时,横截面上同时存在弯曲正应力和弯曲切应力。 横截面两侧边缘的各点://侧边; 一般梁横截面窄而高; 假设(y)的分布形式 横截面上各点://侧边,或//剪力 沿截面宽度方向均匀分布 Page9

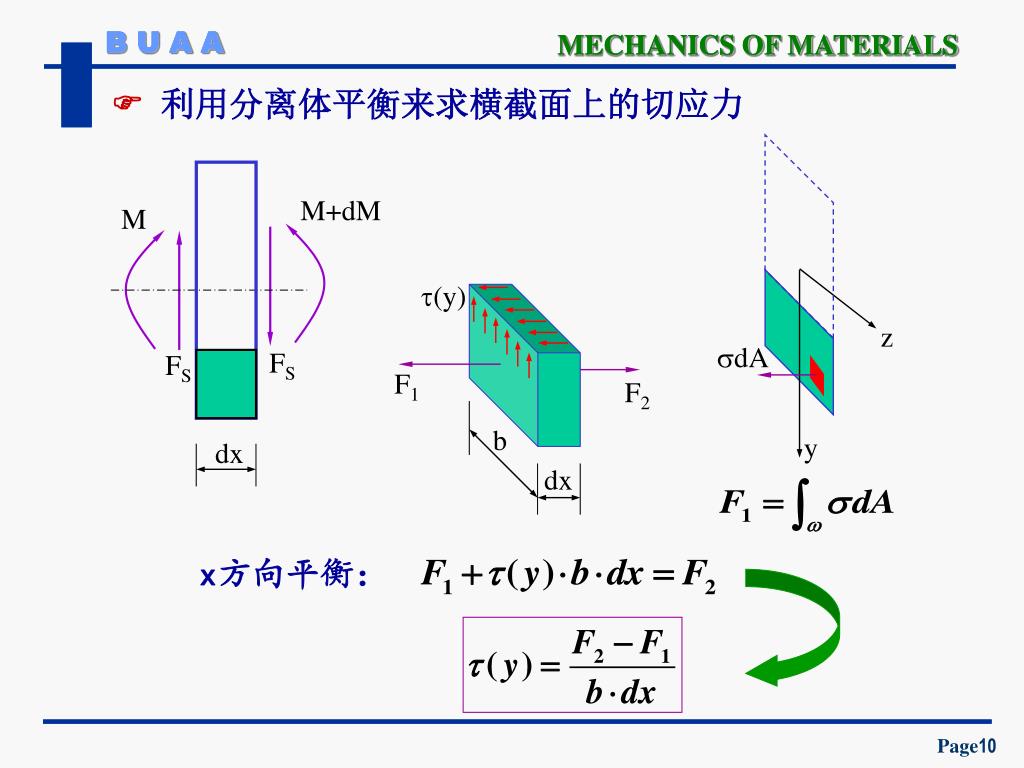

M+dM M z (y) dA F1 FS F2 y FS dx b dx 利用分离体平衡来求横截面上的切应力 x方向平衡: Page10

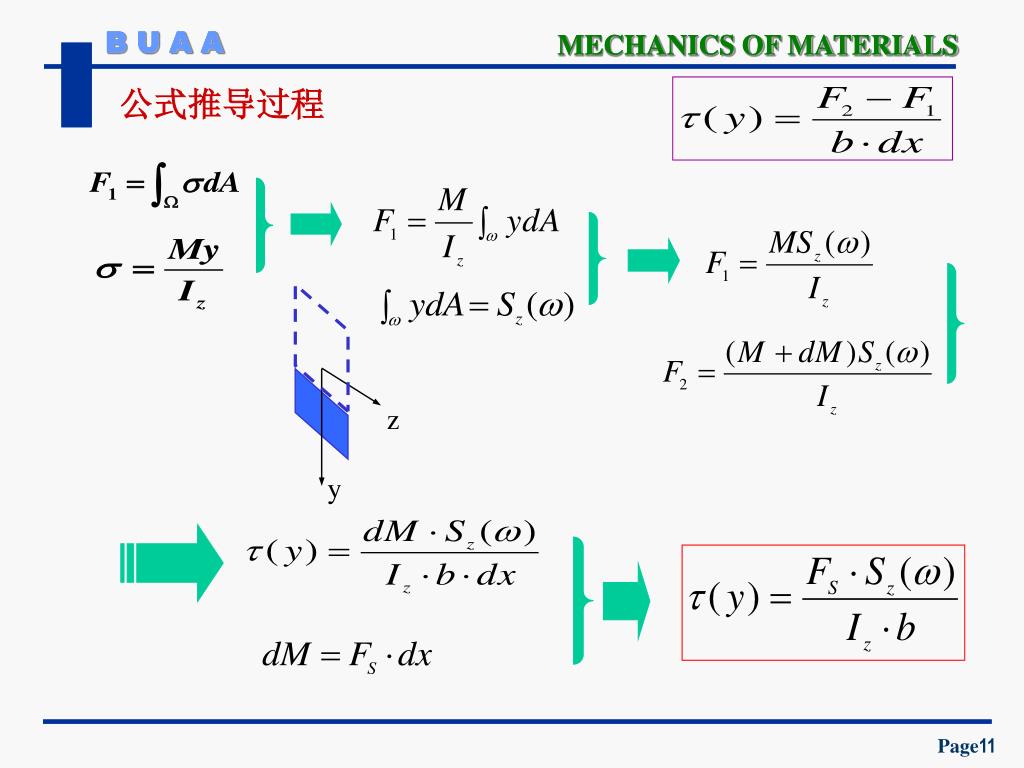

z y 公式推导过程 Page11

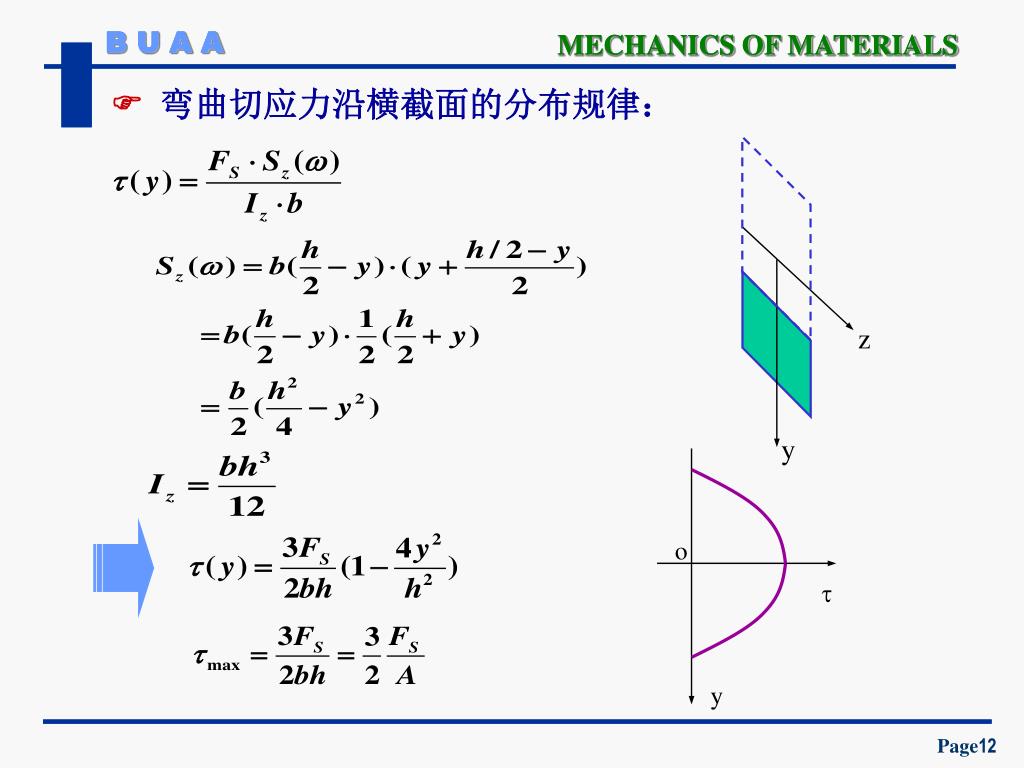

z y o y 弯曲切应力沿横截面的分布规律: Page12
FS (y) z y o y y 解的精确性分析: h/b值对解的影响: 横截面上各点://侧边,或//剪力 沿截面宽度方向均匀分布 h/b越大,解越精确。(h/b2时,足够精确) 横截面上的正应力采用了纯弯正应力公式: 横截面有翘曲。 若相邻横截面的剪力相同, 则翘曲变形也相同。 此时,纤维的纵向正应变不受剪力的影响 若相邻横截面的剪力不相同,则翘 曲变形也不相同,纯弯正应力公式 不再适用。 但当l»h时,纯弯正应力公式仍然相当精确。 Page13
b/2 b/2 翼缘 h0/2 腹板 h/2 C z h/2 h0/2 F2 tdx F1 y 二、工字形与盒形等薄壁梁的弯曲切应力: 工字形梁的弯曲切应力 腹板://腹板侧边,均匀分布。 翼缘://翼缘侧边,均匀分布。 分析方法:分离体平衡 翼缘: 腹板: 翼缘与腹板的交接处: 应力分布较复杂,有应力集中现象 Page14
F2 tdx F1 C z y 盒形薄壁梁的弯曲切应力: 分析方法:分离体平衡 盖板: 腹板: 盖板与腹板的交接处: 应力分布较复杂,有应力集中现象 Page15
z C F2 (s) y F1 dx 一般对称薄壁梁的弯曲切应力: 横截面上切应力分布://中心线切线, 且沿壁厚均匀分布。 分析方法:分离体平衡 Page16
F A h B l b 弯曲正应力与弯曲切应力的比较: 细长非薄壁截面梁(实心梁、厚壁截面梁): max/max在数量级上梁的跨高比( l/h ) 薄壁截面梁、短粗梁: 此时,弯曲切应力较大,或者与弯曲正应力大小相当。 Page17
