7.2. Логические элементы. Малые интегральные схемы.

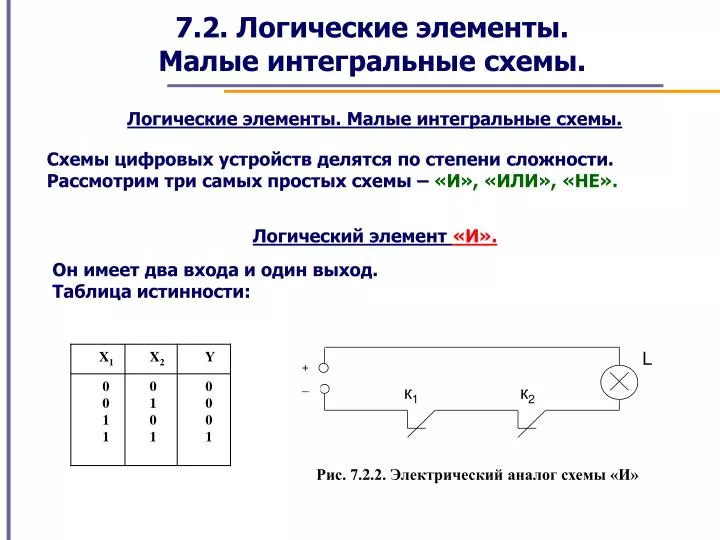

1. L + + _ к1 к2 7.2. Логические элементы. Малые интегральные схемы. Логические элементы. Малые интегральные схемы. Схемы цифровых устройств делятся по степени сложности. Рассмотрим три самых простых схемы – «И», «ИЛИ», «НЕ». Логический элемент «И». Он имеет два входа и один выход. Таблица истинности: Рис. 7.2.2. Электрический аналог схемы «И»

2. + х1 Y х1 х2 х2 Выход Y & 7.2. Логические элементы. Малые интегральные схемы. Y=0 Y=0 Y=1 Рис. 7.2.3. Электронный аналог элемента «И» на n-p-n транзисторах. Рис. 7.2.4. Обозначение элемента «И» на цифровых схемах. «Все, или ничего!»

3. + _ 7.2. Логические элементы. Малые интегральные схемы. Логический элемент «ИЛИ». Он также имеет два входа и один выход. Таблица истинности: Рис. 7.2.5. Электрический аналог схемы «ИЛИ»

4. + X1 x1 1 x2 Y X2 Y 7.2. Логические элементы. Малые интегральные схемы. Y=0 Y=1 Y=1 Рис. 7.2.7. Обозначение элемента «ИЛИ» на цифровых схемах. Рис. 7.2.6. Электронный аналог элемента «ИЛИ» на n-p-n транзисторах. «Все, или хоть что-нибудь!»

5. X1 X1 1 & X2 X2 Y Y X3 X3 X4 X4 7.2. Логические элементы. Малые интегральные схемы. Изготавливаются элементы «И», «ИЛИ» с четырьмя и восемью входами. Соответственно, их схемы содержат не 2, а 4 или 8 транзисторов. Рис. 7.2.8. Элементы «И», «ИЛИ» с четырьмя входами.

6. 7.2. Логические элементы. Малые интегральные схемы. Логический элемент «НЕ». Он имеет один вход и один выход. Таблица истинности:

7. + х Y Y х 7.2. Логические элементы. Малые интегральные схемы. Y=1 Y=0 Рис. 7.2.9. Электронный аналог элемента «НЕ» на n-p-n транзисторах. Рис. 7.2.10. Обозначение элемента «НЕ» на цифровых схемах «Не так!»

8. X1 1 Y X2 7.2. Логические элементы. Малые интегральные схемы. Контрольный вопрос. На рисунке изображена одна из малых интегральных схем. Этой схеме соответствует математическая операция:1. Конъюнкция (логическое умножение)2. Дизъюнкция (логическое сложение)3. Инверсия4. Схема изображена неправильно
