ИССЛЕДОВАНИЕ ТКЛР, КТ И МОДУЛЯ ЮНГА ДИОКСИДА УРАНА С ДОБАВКАМИ ГАДОЛИНИЯ

1. АМИРАГЯН А. А., ЗАКАРЯН К. С., КРУГЛОВА. Б., КРУГЛОВВ. Б.Национальный исследовательский ядерный университет ‹‹МИФИ›› ИССЛЕДОВАНИЕ ТКЛР, КТ И МОДУЛЯ ЮНГА ДИОКСИДА УРАНА С ДОБАВКАМИ ГАДОЛИНИЯ

2. а) в) г) б) x1 l = 4·(/2) δ(l) = /2 x3 Т Схема интерферометра Измерительная ячейка: 1 – объектное зеркало; 2 – опора; 3 – основание; 4 – шток; 5 – образец; x2 L А x1 ПЗС-матрица О ДП 1 2 4 5 О1 55 6-20 11 25 3 Спекл-интерференционная картина изгиба пластины

3. Общий вид дилатометра

4. Погрешность измерений ТКЛР. Тестовые измерения

5. Измерение КТ методом стационарного осевого потока

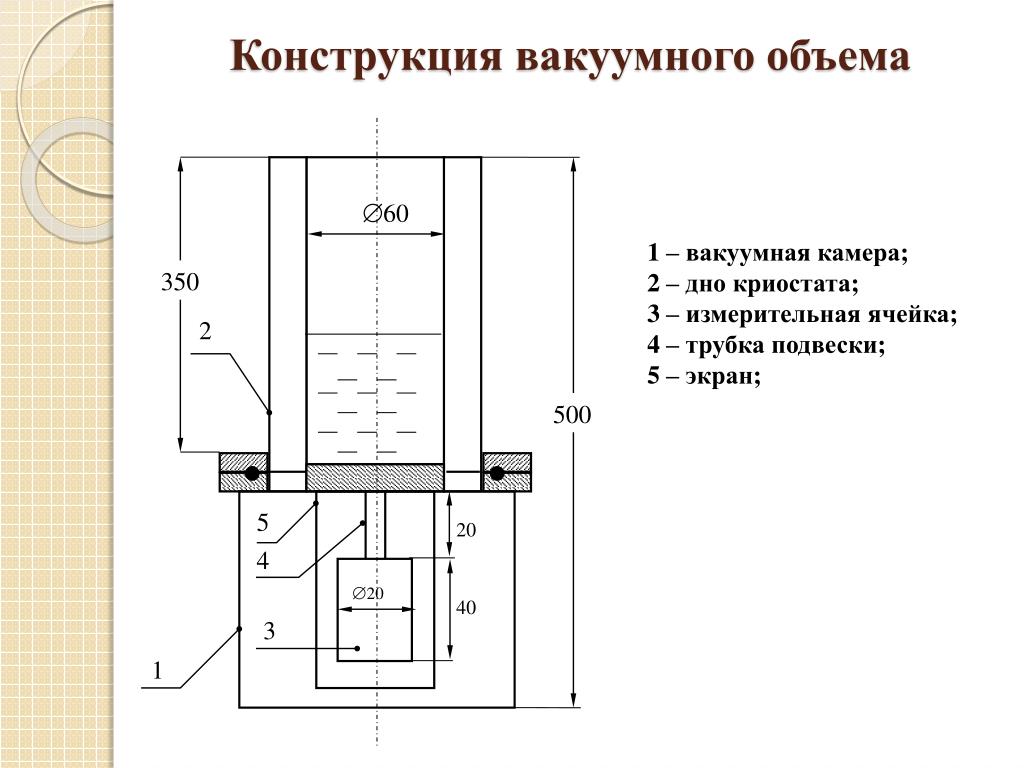

6. 350 2 500 5 20 4 40 3 1 20 Конструкция вакуумного объема • 60 1 – вакуумная камера; 2 – дно криостата; 3 – измерительная ячейка; 4 – трубка подвески; 5 – экран;

7. 7 1 2 6 3 4; 5 Конструкция измерительной ячейки 1 – основание; 2  – исследуемый образец; 3 – нагреватель; 4, 5 – экраны; 6 – теплопровод спая дифференциальной термопары; 7  – тепловой контакт;

8. ИН PC ИН Измерительная схема установки RН= 120 Ом В7-78/1 RН= 5кОм Rоб= 100 Ом

9. Тарировочные измерения КТ стали 12Х18Н10Т:  - тарировочныеизмерения; ▬   ‑ Кожевников И.Г., Новицкий Л.А.Справочник, Гост 8.140.82.

10. Результаты измерений КТ монокристалла UO2 O- UO2 -UO2+Nb2O5+ Gd2O3 - UO2+Gd2O3

11. а) б) U() 1 2 3 Г5-54 С1-55  l  Определение Модуля Юнга Схема измерения скорости продольных упругих волн (а) и характерный вид (б) регистрируемых сигналов: 1, 3 –пьезопреобразователи; 2 –образец vl=l, где l –  длина образца, а  время распространения импульса. Модуль Юнга Е определяется по формуле: где  ‑ плотность, vl-скорость звука, μ - коэффициент Пуассона.
