  1. Woher der Wind? weht

  2. ? Windrichtungsmessung Prinzip: Wetterfahne LEDs Erfassung Übertagung Anzeige

  3. Sensor Sensor Sensor Sensor Sensor Erfassung der Windrichtung Wetterfahne Scheibe mit Markierung

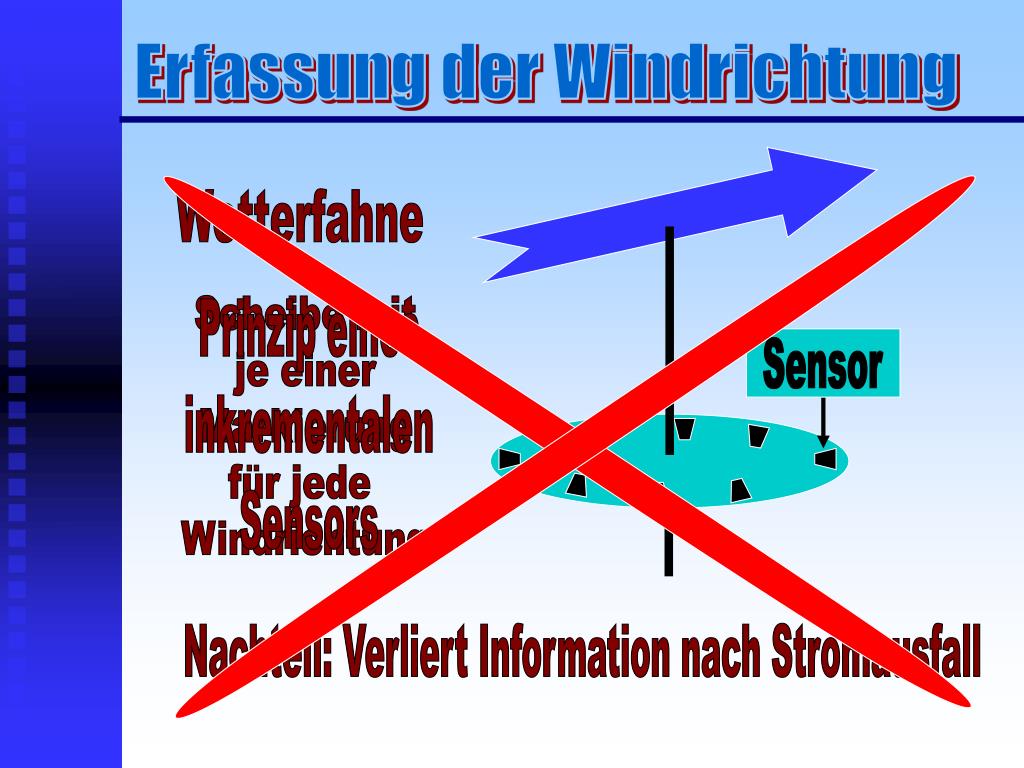

  4. Sensor Erfassung der Windrichtung Wetterfahne Scheibe mit je einer Markierung für jede Windrichtung Prinzip eines inkrementalen Sensors Nachteil: Verliert Information nach Stromausfall

  5. Sensoren Erfassung der Windrichtung Wetterfahne Prinzip eines Absolutwert- gebers Codescheibe

  6. Code Position 0 = 0 0 0 1 0 1 1 = 1 0 2 1 1 3 Eigenschaften des Codes

  7. Eigenschaften des Codes Code Position 0 0 0 0 1 1 1 0 2 1 1 3 Codelineal

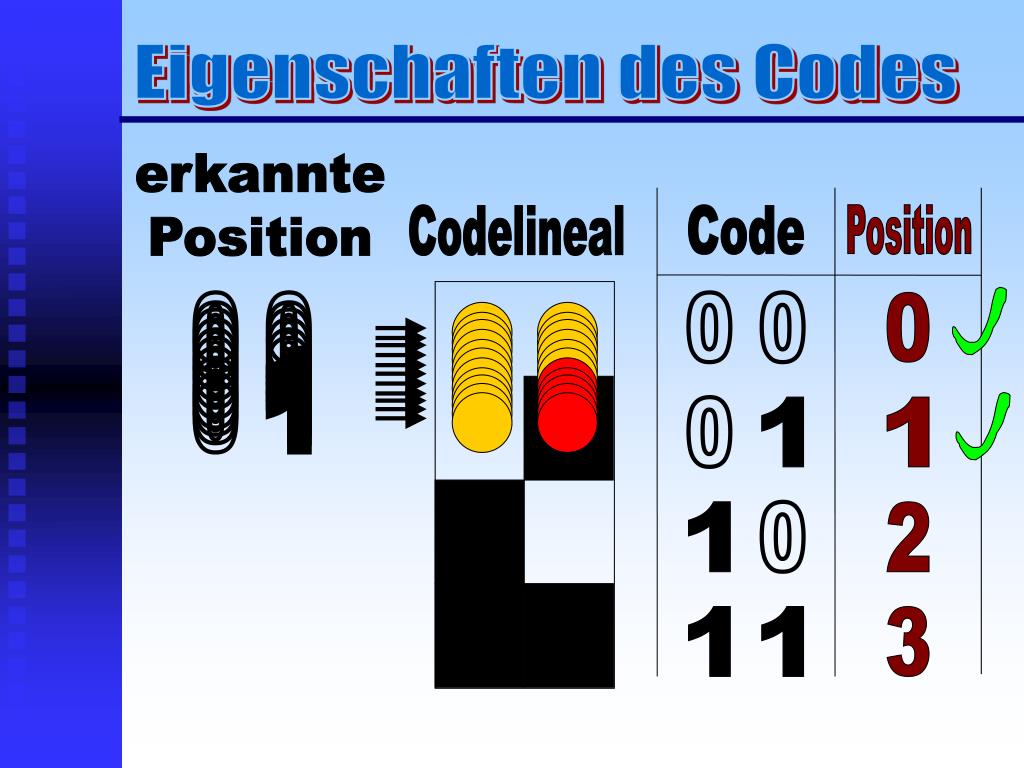

  8. Eigenschaften des Codes Codelineal Code Position 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 0 1 1 1 0 2 1 1 3 erkannte Position

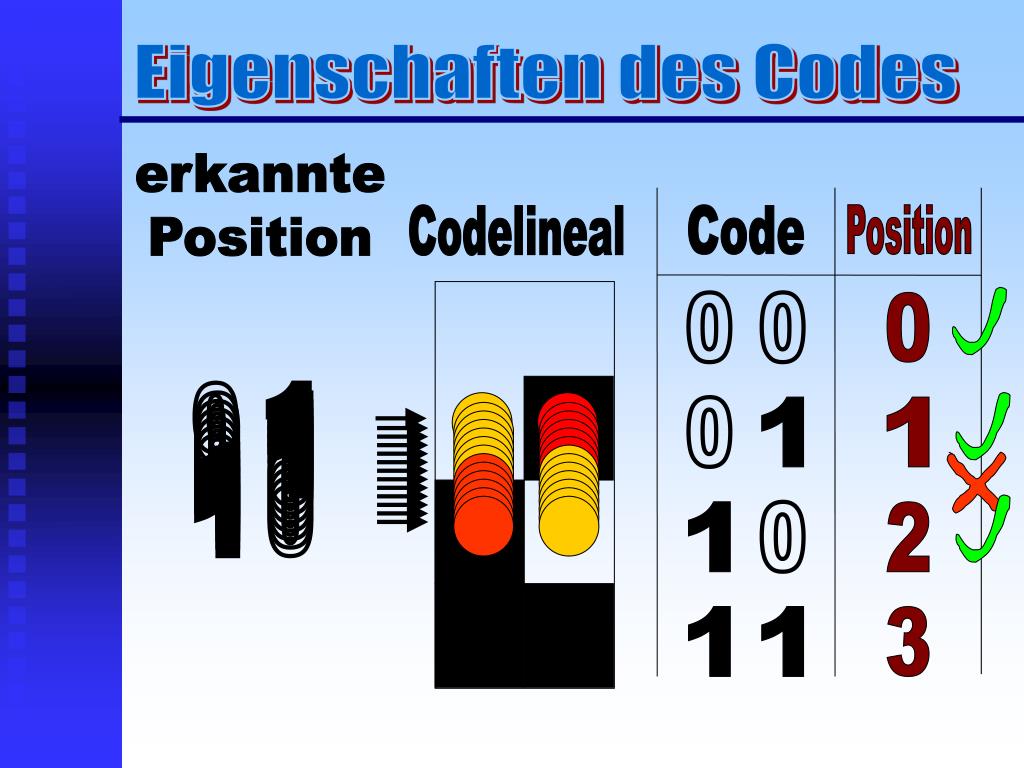

  9. Eigenschaften des Codes Codelineal Code Position 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 0 1 1 0 0 1 1 1 1 1 1 0 0 0 0 0 0 1 0 2 1 1 3 erkannte Position

  10. Eigenschaften des Codes Codelineal Code Position 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 0 0 0 1 0 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 erkannte Position

  11. Eigenschaften des Codes Codelineal Code Position 0 0 0 0 1 1 1 0 2 1 1 3 Fehler- quelle: 2 Stellen ändern sich

  12. Eigenschaften des Codes Codelineal Code Position 0 0 0 0 1 1 1 1 2 1 0 3 hier ändert sich immer nur 1 Stelle neuer Code notwendig!

  13. Eigenschaften des Codes Codelineal Code Position 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 0 0 0 0 0 0 1 0 3 erkannte Position

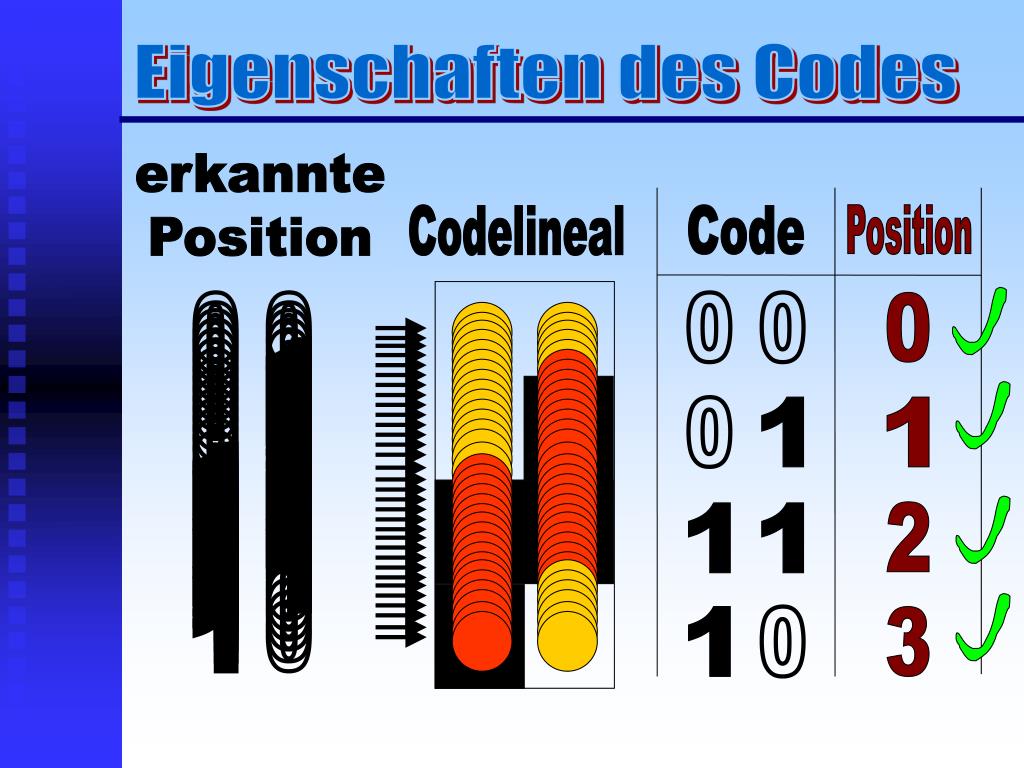

  14. Eigenschaften des Codes Codelineal Code Position 0 0 0 0 1 1 1 1 2 1 0 3 Gray- hier ändert sich immer nur 1 Stelle = einschrittiger Code

  15. Graycode-Scheibe Graycode Position 0000 0 0

  16. Graycode-Scheibe Graycode Position 0000 0 0001 1 0 1

  17. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0 1 2

  18. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0 1 2 3

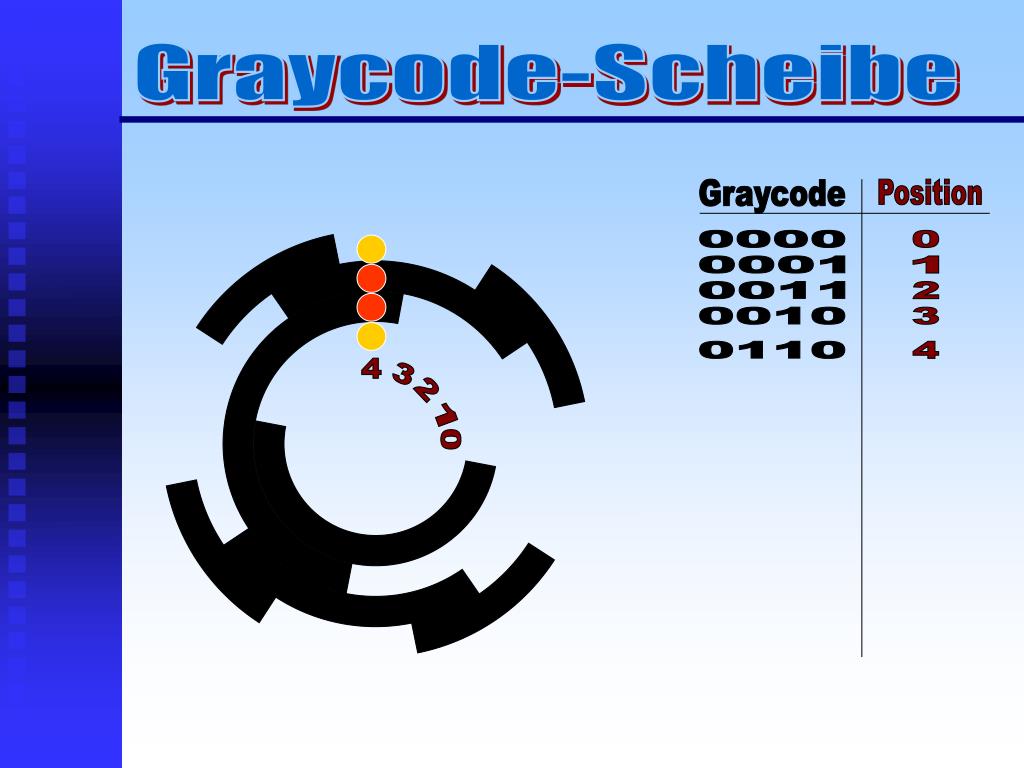

  19. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 3 2 1 4 0

  20. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 0 5 4 3 2 1 0111 5

  21. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 0 6 5 4 3 2 1 0111 5 0101 6

  22. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 1 2 3 4 0 6 7 5 0111 5 0101 6 0100 7

  23. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 8 1 2 3 7 5 6 0 4 0111 5 0101 6 0100 7 1100 8

  24. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 5 0 1 2 4 9 7 6 3 8 0111 5 0101 6 0100 7 1100 8 1101 9

  25. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 0 1 2 3 4 5 6 7 8 10 9 0111 5 0101 6 0100 7 1100 8 1101 9 1111 10

  26. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 11 10 0111 5 9 0101 6 8 0100 7 7 1100 8 6 0 1101 9 5 1 4 1111 10 2 3 1110 11

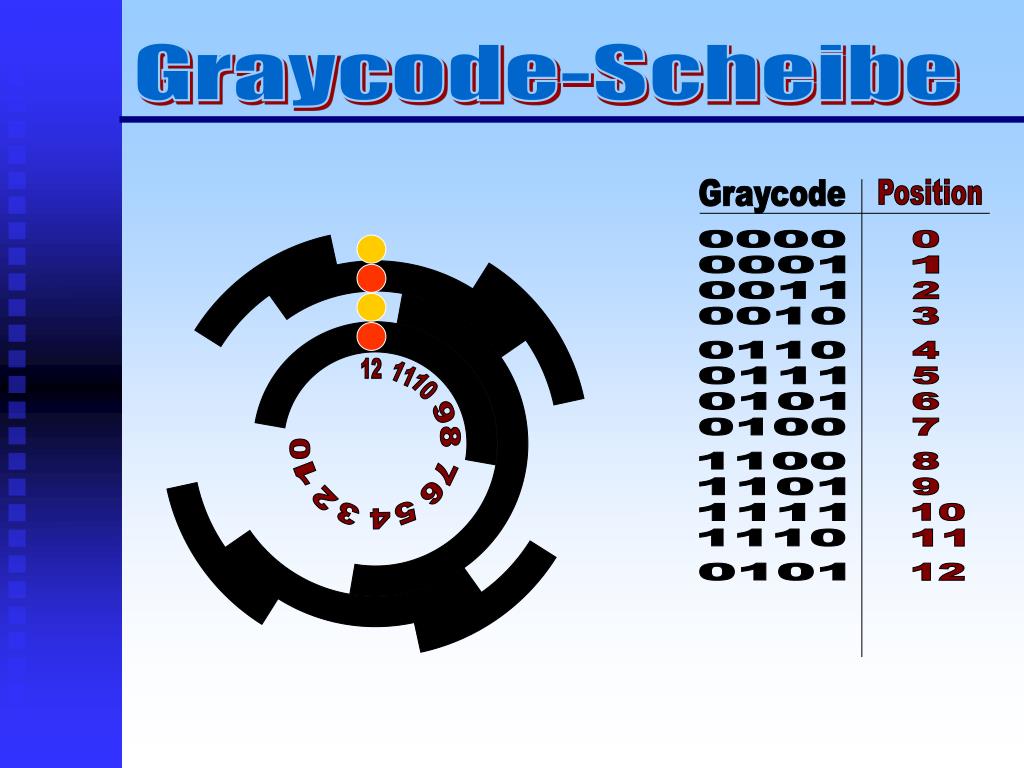

  27. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 12 11 0111 5 10 0101 6 9 0100 7 8 0 1100 8 7 1 1101 9 6 2 5 1111 10 3 4 1110 11 0101 12

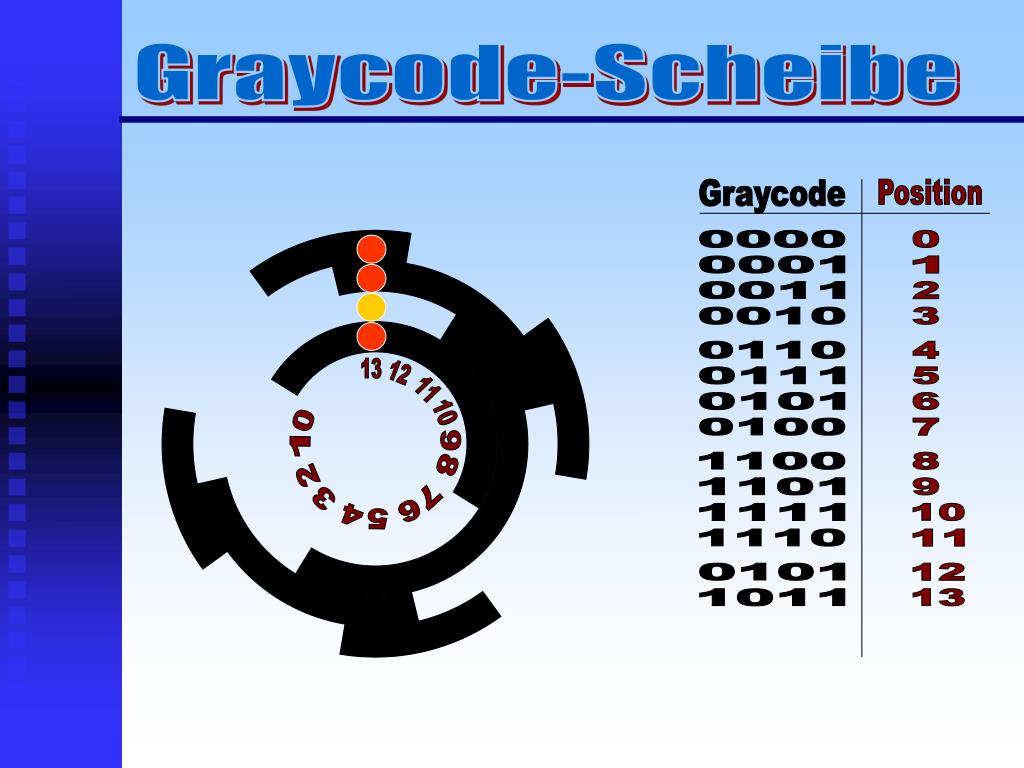

  28. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 13 12 0111 5 11 0101 6 10 0 0100 7 9 1 1100 8 8 2 1101 9 7 3 6 1111 10 4 5 1110 11 0101 12 1011 13

  29. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 14 13 0111 5 12 0 0101 6 11 1 0100 7 10 2 1100 8 9 3 1101 9 8 4 7 1111 10 5 6 1110 11 0101 12 1011 13 1001 14

  30. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 15 14 0 0111 5 13 1 0101 6 12 2 0100 7 11 3 1100 8 10 4 1101 9 9 5 8 1111 10 6 7 1110 11 0101 12 1011 13 1001 14 1000 15

  31. Graycode-Scheibe Graycode Position 0000 0 0001 1 0011 2 0010 3 0110 4 14 15 13 12 14 11 0111 5 10 0101 6 8 0100 7 7 1100 8 6 0 1101 9 5 1 4 1111 10 2 3 1110 11 0101 12 1011 13 1001 14 1000 15

  32. Rosette für 16 Windrichtungs- Positionen LEDs für IR-Lichtschranken Graycode- Anzeige Graycode-Scheibe

  33. Graycode-Scheibe
