POM,PC,LCP,PPA,PEEK 聚合 過程與代表性 產品

1. POM,PC,LCP,PPA,PEEK 聚合過程與代表性產品 化材三甲4A040020 陳柏瑋 4A040021 沈健生

2. 聚縮醛POM • 均聚甲醛 要製造均聚甲醛，首先要製造無水甲醛。主要方法是首先通過水合甲醛（甲二醇，HCH(OH)2）與乙醇的反應生成甲醛縮（二乙氧基甲烷，CH2(OC2H5)2），再將甲縮醛與水的混合物通過萃取或真空蒸餾的方法脫水，然後通過加熱甲縮醛的方式釋放其中的甲醛。此時甲醛在陰離子催化下開始聚合，然後通過乙酸酐進行封端處理，得到穩定的均聚甲醛。本方法最典型的例子是杜邦公式生產的特靈（Delrin）。 • 共聚甲醛 要製造共聚甲醛，首先要把甲醛轉化為三氧雜環已烷（特別是1,3,5-三氧雜環己烷，又稱三聚甲醛）

3. 代表性產品-單車導輪

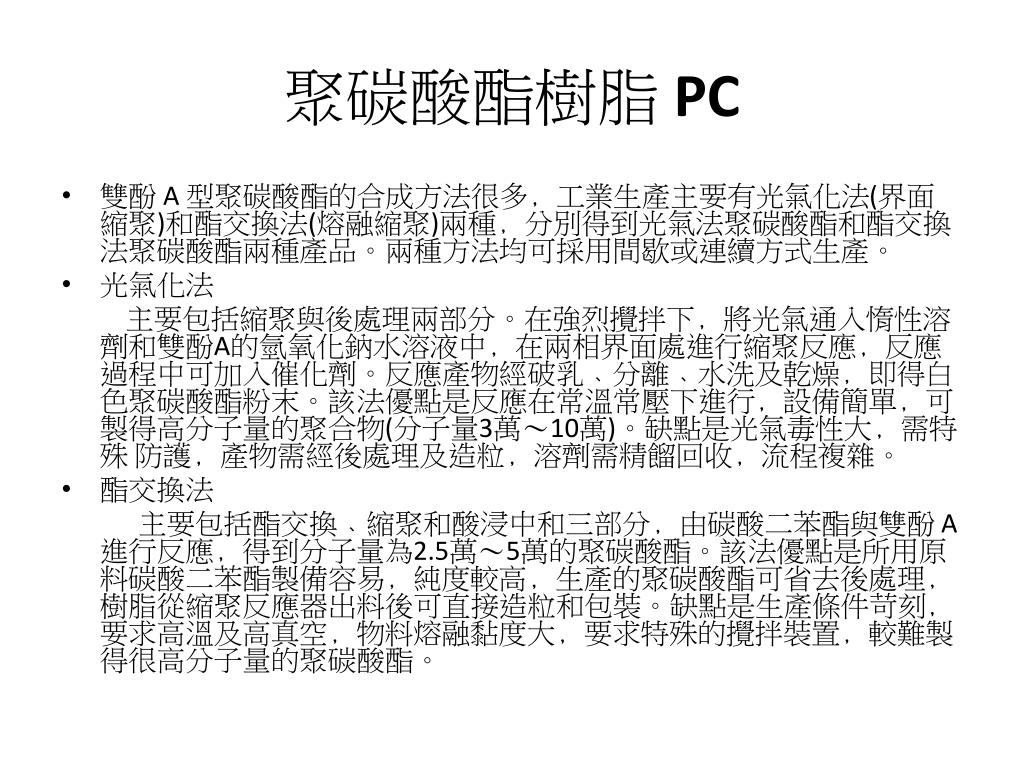

4. 聚碳酸酯樹脂PC • 雙酚 A 型聚碳酸酯的合成方法很多﹐工業生產主要有光氣化法(界面縮聚)和酯交換法(熔融縮聚)兩種﹐分別得到光氣法聚碳酸酯和酯交換法聚碳酸酯兩種產品。兩種方法均可採用間歇或連續方式生產。 • 光氣化法 主要包括縮聚與後處理兩部分。在強烈攪拌下﹐將光氣通入惰性溶劑和雙酚A的氫氧化鈉水溶液中﹐在兩相界面處進行縮聚反應﹐反應過程中可加入催化劑。反應產物經破乳﹑分離﹑水洗及乾燥﹐即得白色聚碳酸酯粉末。該法優點是反應在常溫常壓下進行﹐設備簡單﹐可製得高分子量的聚合物(分子量3萬～10萬)。缺點是光氣毒性大﹐需特殊 防護﹐產物需經後處理及造粒﹐溶劑需精餾回收﹐流程複雜。 • 酯交換法 主要包括酯交換﹑縮聚和酸浸中和三部分﹐由碳酸二苯酯與雙酚 A進行反應﹐得到分子量為2.5萬～5萬的聚碳酸酯。該法優點是所用原料碳酸二苯酯製備容易﹐純度較高﹐生產的聚碳酸酯可省去後處理﹐樹脂從縮聚反應器出料後可直接造粒和包裝。缺點是生產條件苛刻﹐要求高溫及高真空﹐物料熔融黏度大﹐要求特殊的攪拌裝置﹐較難製得很高分子量的聚碳酸酯。

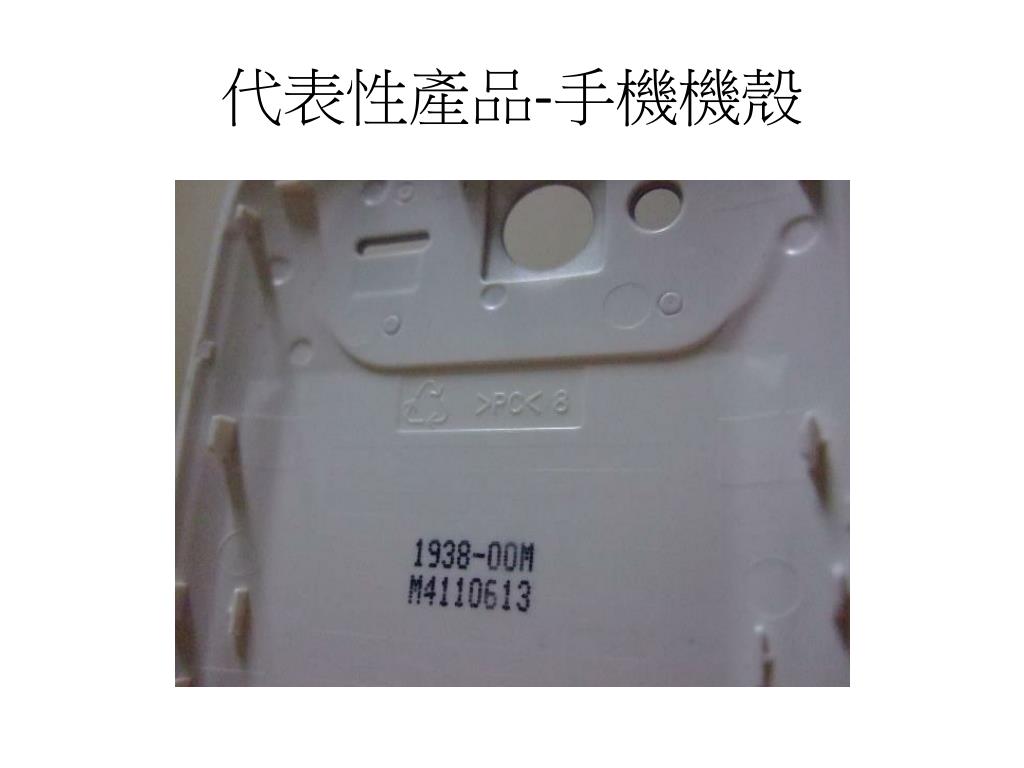

5. 代表性產品-手機機殼

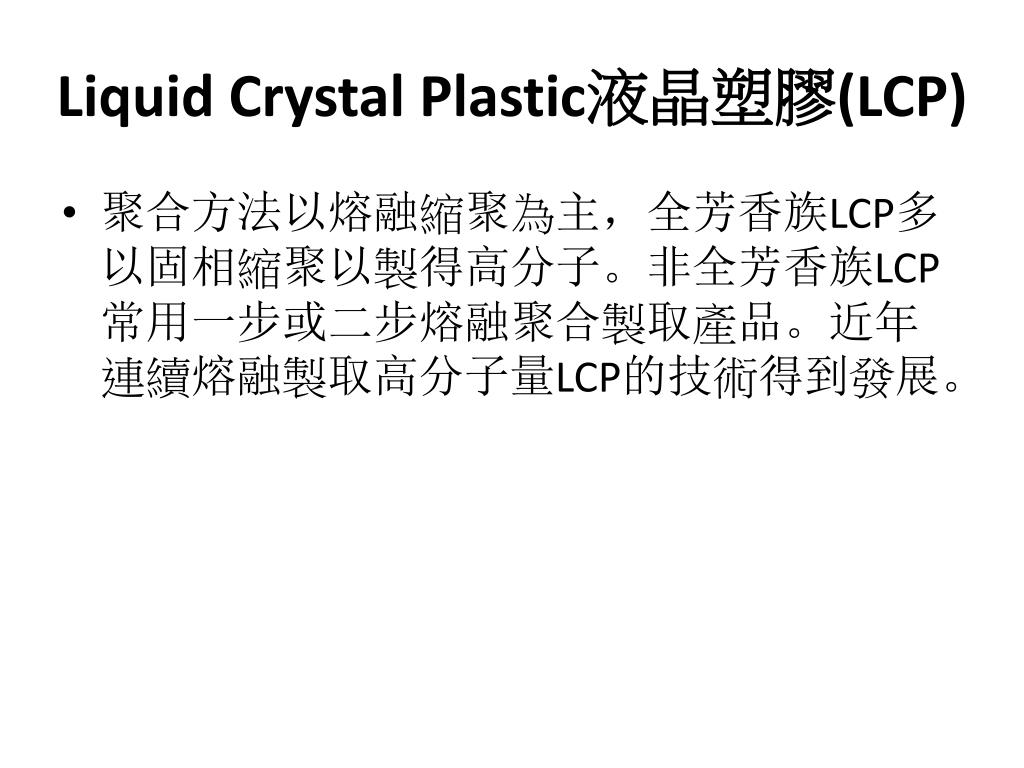

6. Liquid Crystal Plastic液晶塑膠(LCP) • 聚合方法以熔融縮聚為主，全芳香族LCP多以固相縮聚以製得高分子。非全芳香族LCP常用一步或二步熔融聚合製取產品。近年連續熔融製取高分子量LCP的技術得到發展。

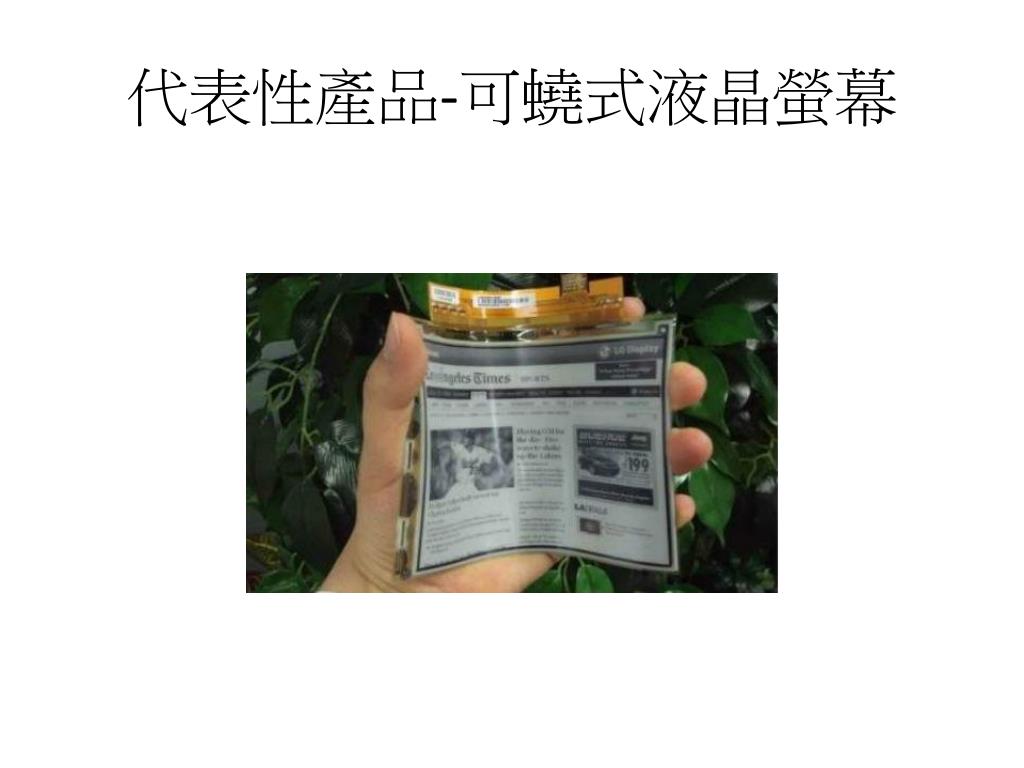

7. 代表性產品-可蟯式液晶螢幕

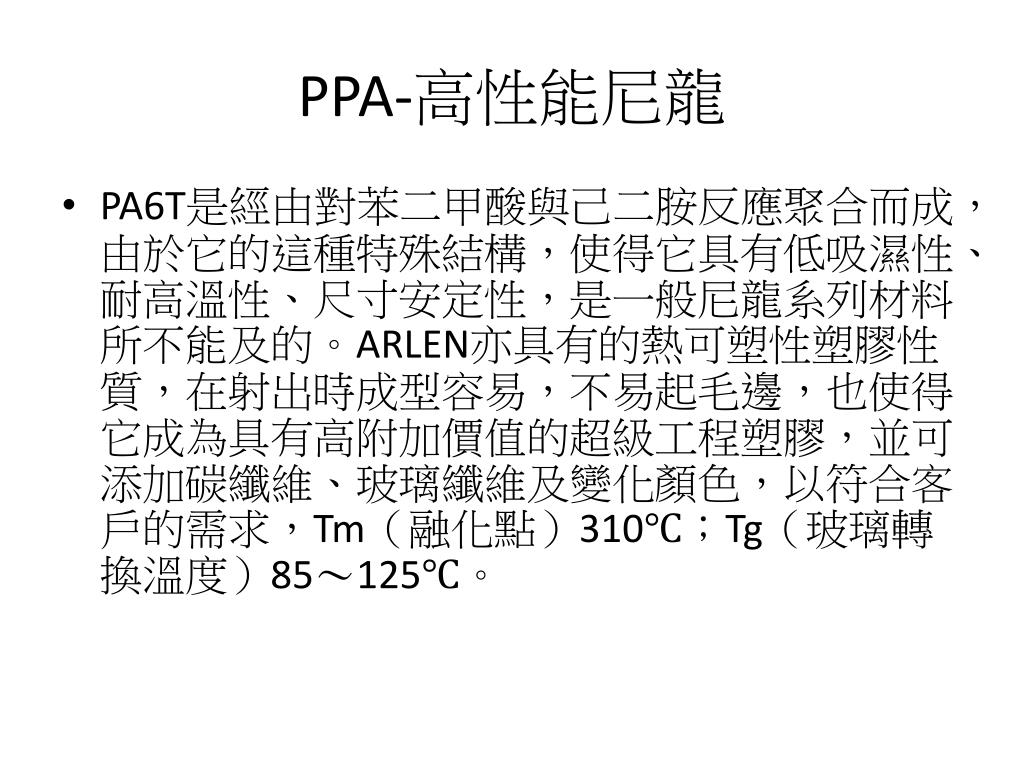

8. PPA-高性能尼龍 • PA6T是經由對苯二甲酸與己二胺反應聚合而成，由於它的這種特殊結構，使得它具有低吸濕性、耐高溫性、尺寸安定性，是一般尼龍系列材料所不能及的。ARLEN亦具有的熱可塑性塑膠性質，在射出時成型容易，不易起毛邊，也使得它成為具有高附加價值的超級工程塑膠，並可添加碳纖維、玻璃纖維及變化顏色，以符合客戶的需求，Tm（融化點）310℃；Tg（玻璃轉換溫度）85～125℃。

9. 代表性產品-連接器

10. 聚醚醚銅PEEK • 親核取代法,從4,4′-二氟二苯甲酮與對苯二酚在鹼金屬碳酸鹽存在的條件下,以二苯砜作溶劑進行逐步縮合反應得PEEK。

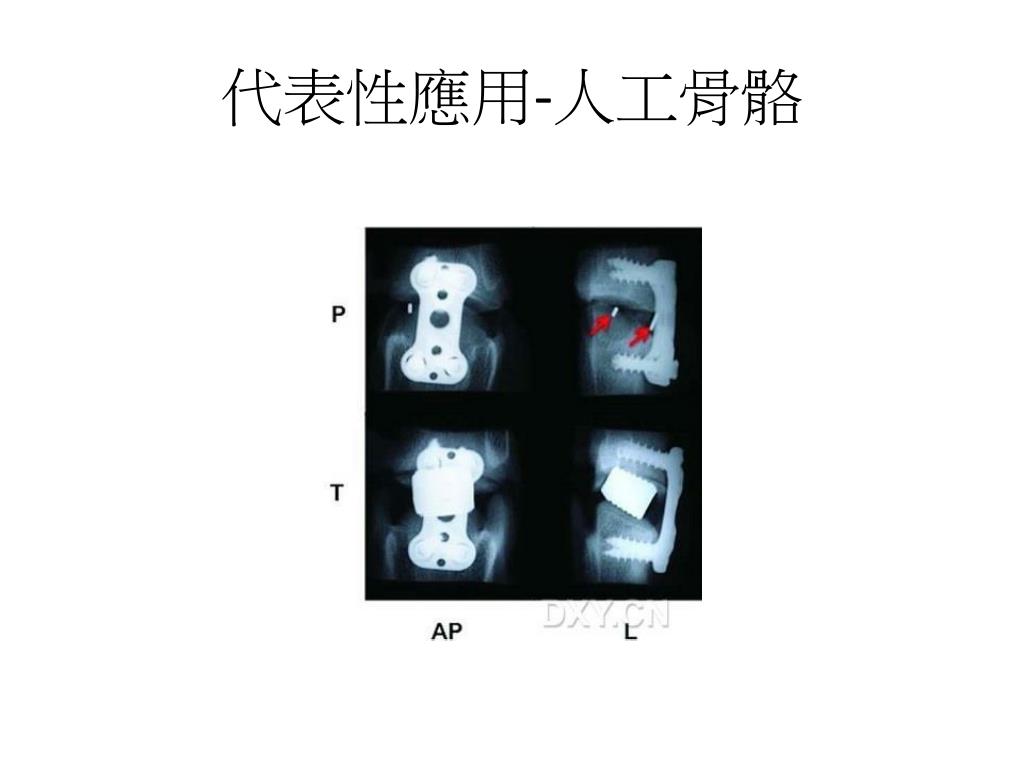

11. 代表性應用-人工骨骼

12. 參考資料 • http://www.fracher.com.tw/pom.htm • http://baike.baidu.com/view/479603.htm?fromTaglist • http://www.linkupon.com/arlen.html • http://www.see-far.com/zhtw/threestyle/see-far/techarticle/232484.html • http://baike.baidu.com/view/479603.htm?fromTaglist • http://baike.baidu.com/view/479603.htm?fromTaglist
