  1. 清华永新卫星接收卡 北京清华永新电子有限公司

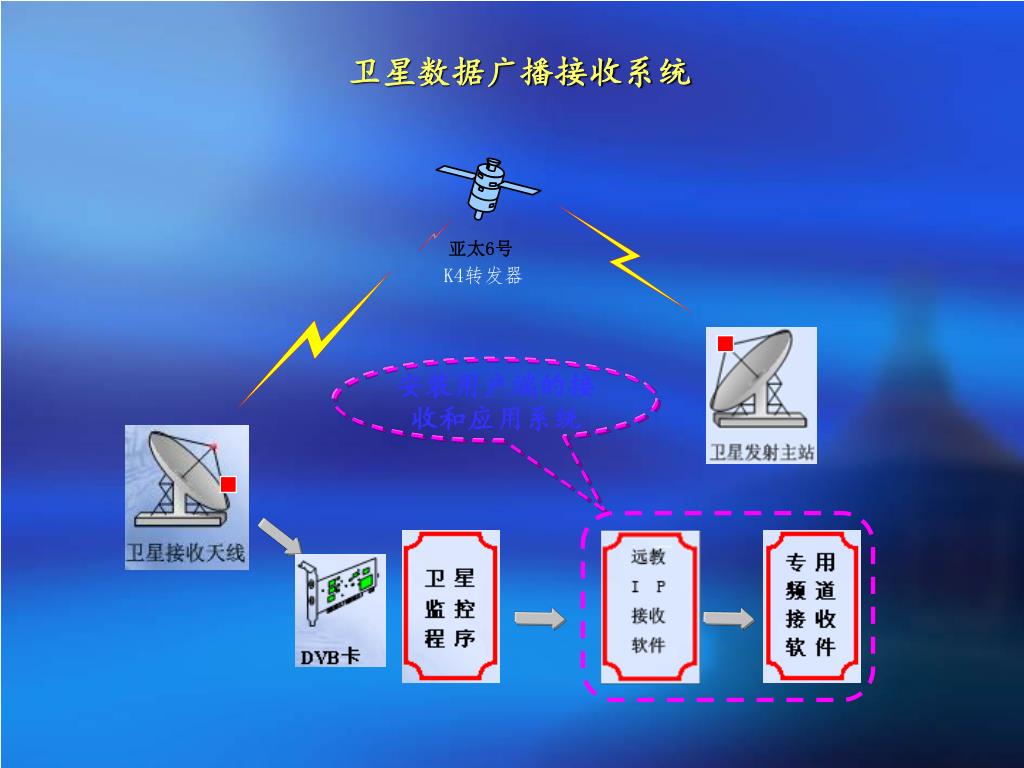

  2. 卫星数据广播接收系统 亚太6号 K4转发器 安装用户端的接收和应用系统

  3. 数据接收卡(NDB-NS21-B) 输入插孔(LNB IN ) 输出插孔(LNB OUT ) 指示灯(绿LOCK)

  4. 下面以WINDOWS XP 系统环境为例，讲述卫星接收卡的安装： 1、硬件安装. 2、安装接收卡的驱动程序。 3、安装卫星接收设置程序。 4、安装卫星数据接收软件。 接收卡的安装步骤

  5. 1.卫星数据接收卡的硬件安装

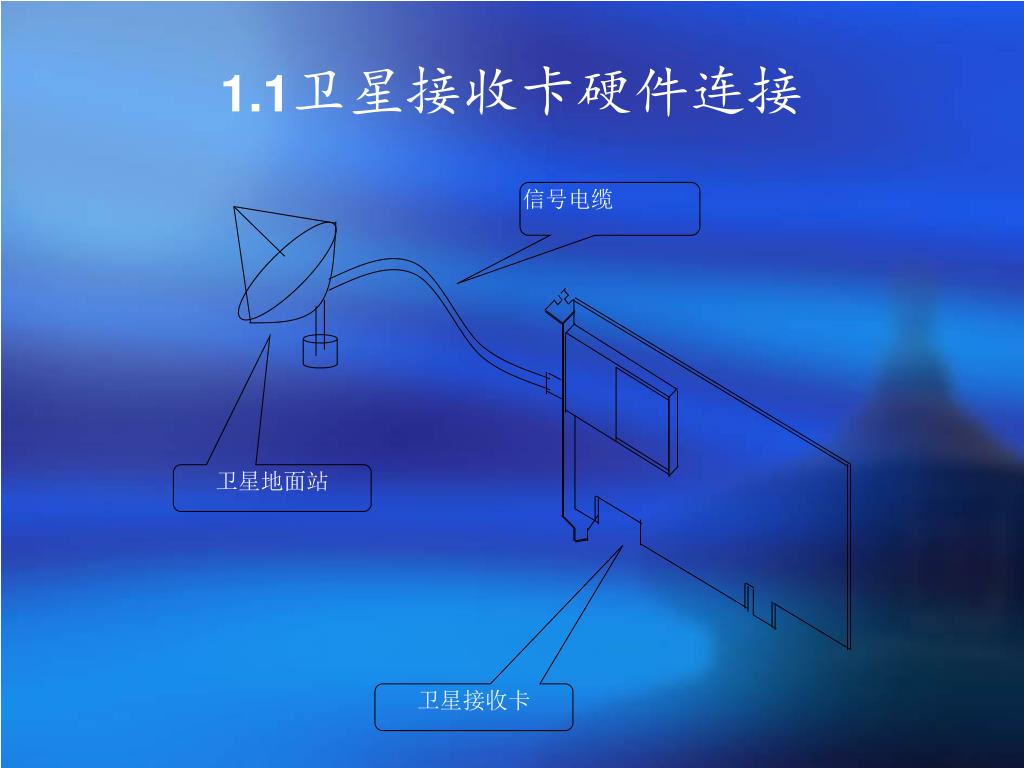

  6. 1.1卫星接收卡硬件连接 信号电缆 卫星地面站 卫星接收卡

  7. 2、安装接收卡的驱动程序。A.自动安装卫星卡驱动程序B.手动安装卫星卡驱动程序2、安装接收卡的驱动程序。A.自动安装卫星卡驱动程序B.手动安装卫星卡驱动程序

  8. 自动安装接收卡驱动程序

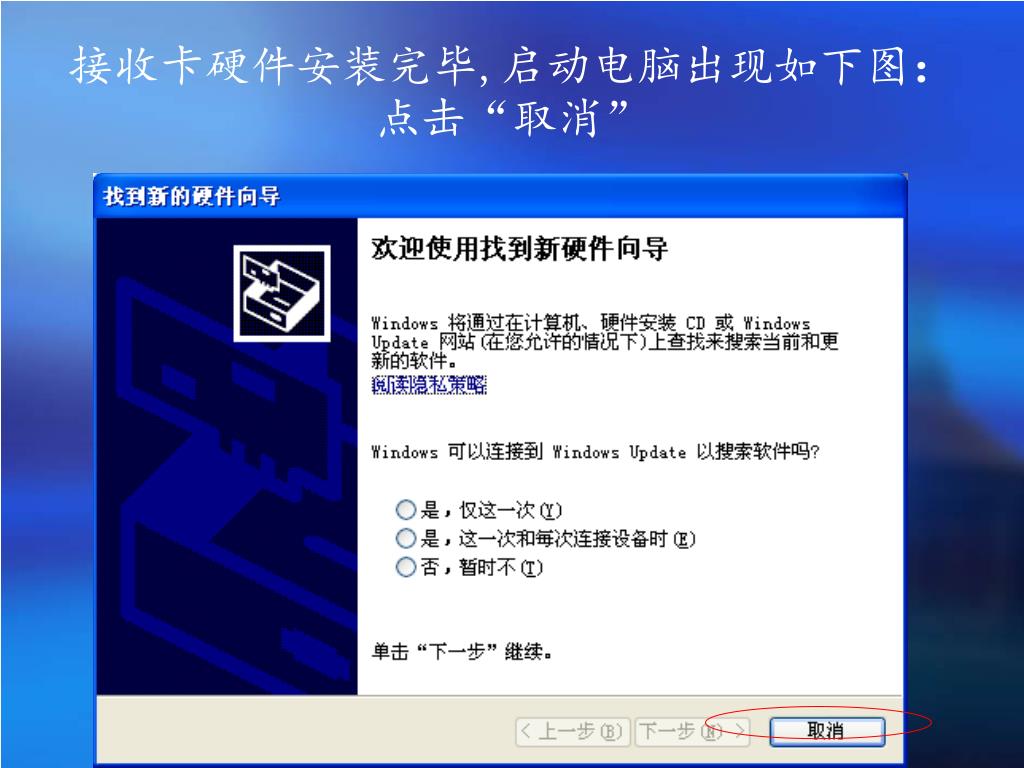

  9. 接收卡硬件安装完毕,启动电脑出现如下图：点击“取消”接收卡硬件安装完毕,启动电脑出现如下图：点击“取消”

  10. 在弹出程序中选择自动安装驱动程序

  11. 手动安装接收卡驱动程序

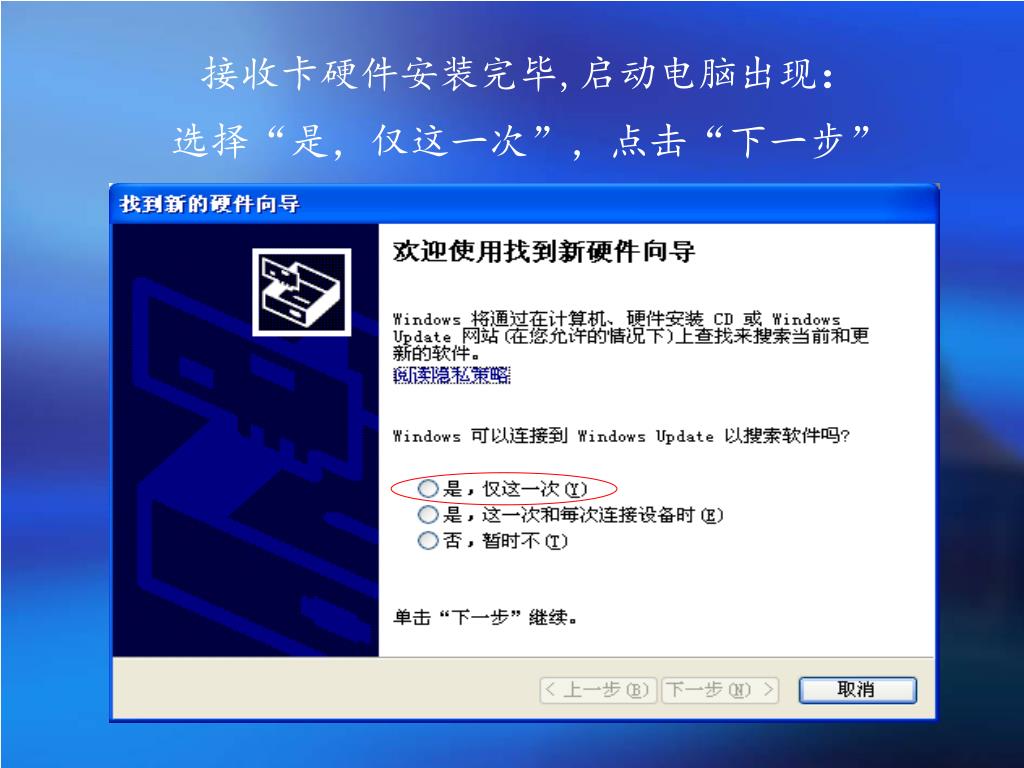

  12. 接收卡硬件安装完毕,启动电脑出现：选择“是，仅这一次”，点击“下一步”接收卡硬件安装完毕,启动电脑出现：选择“是，仅这一次”，点击“下一步”

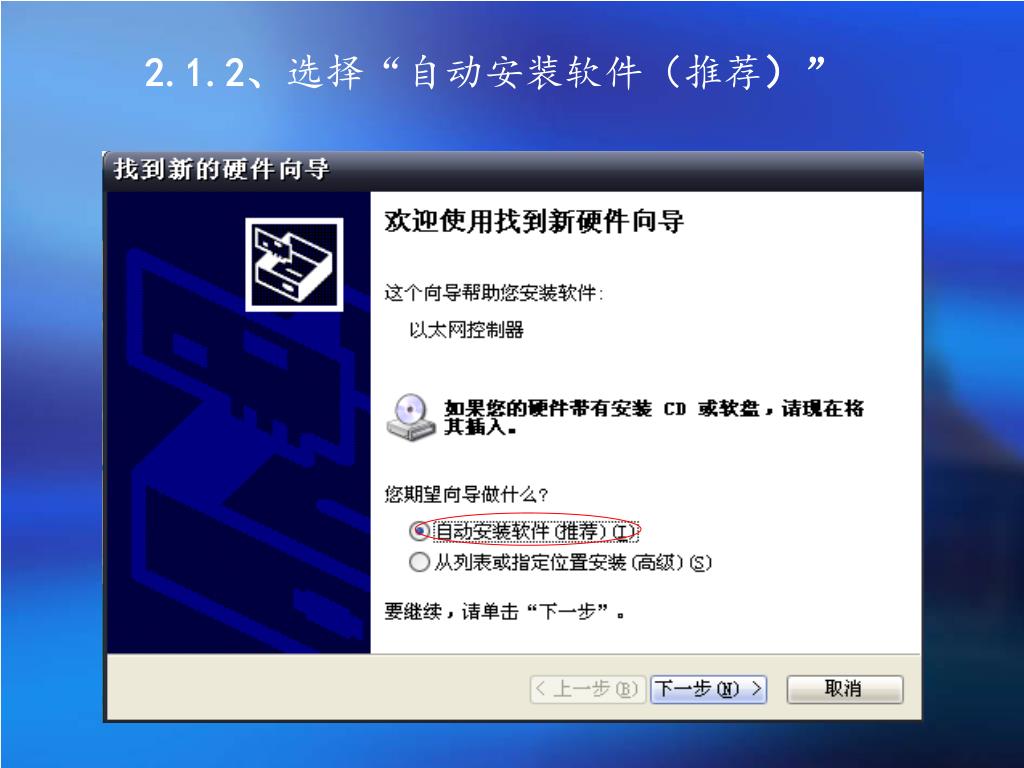

  13. 2.1.2、选择“自动安装软件（推荐）”

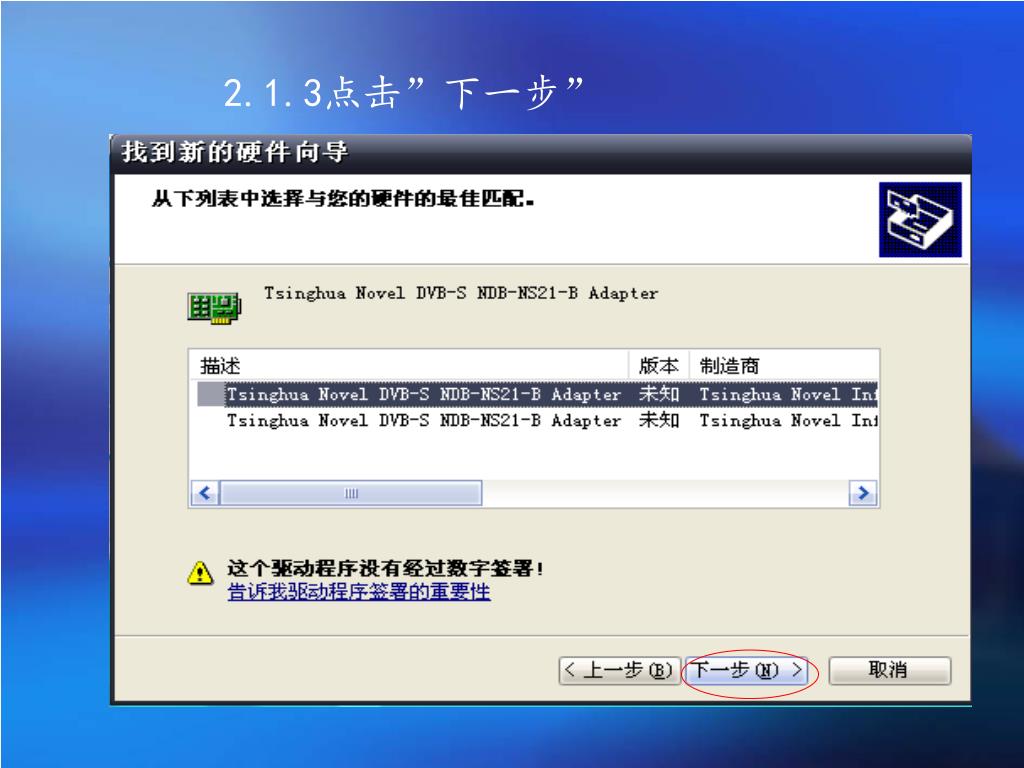

  14. 2.1.3点击”下一步”

  15. 注:可以搜索到光盘中有2份驱动程序

  16. 2.1.4开始安装卫星卡驱动程序

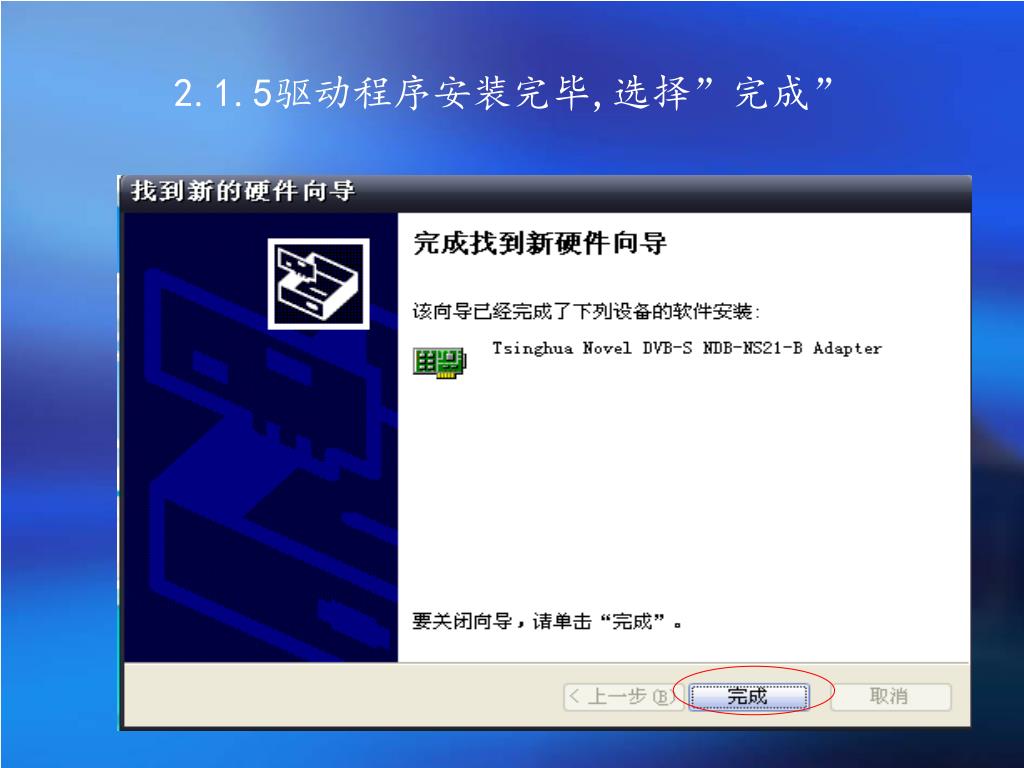

  17. 2.1.5驱动程序安装完毕,选择”完成”

  18. 2.2检查驱动是否正确

  19. ２.2.１点击“开始”菜单，在“我的电脑”上单击右键，选择“属性”２.2.１点击“开始”菜单，在“我的电脑”上单击右键，选择“属性”

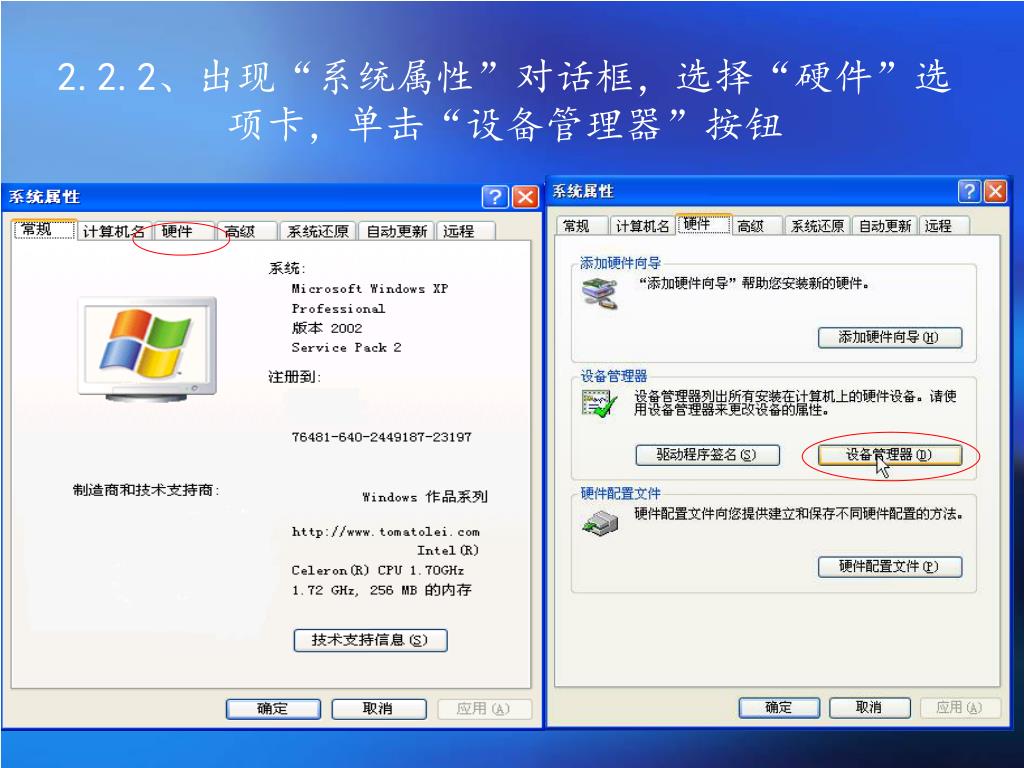

  20. 2.2.2、出现“系统属性”对话框，选择“硬件”选项卡，单击“设备管理器”按钮2.2.2、出现“系统属性”对话框，选择“硬件”选项卡，单击“设备管理器”按钮

  21. 2.2.3、出现“设备管理器” 窗口，选择“网络适配器” ，打开“+”号。

  22. 注：若卫星数据广播卡前有黄颜色的惊叹号、红颜色的惊叹号或红颜色的叉型符号，则需要重新安装驱动程序注：若卫星数据广播卡前有黄颜色的惊叹号、红颜色的惊叹号或红颜色的叉型符号，则需要重新安装驱动程序

  23. 1、更新驱动程序 2、卸载驱动后，重新安装 2.2.4、修复安装错误的方法

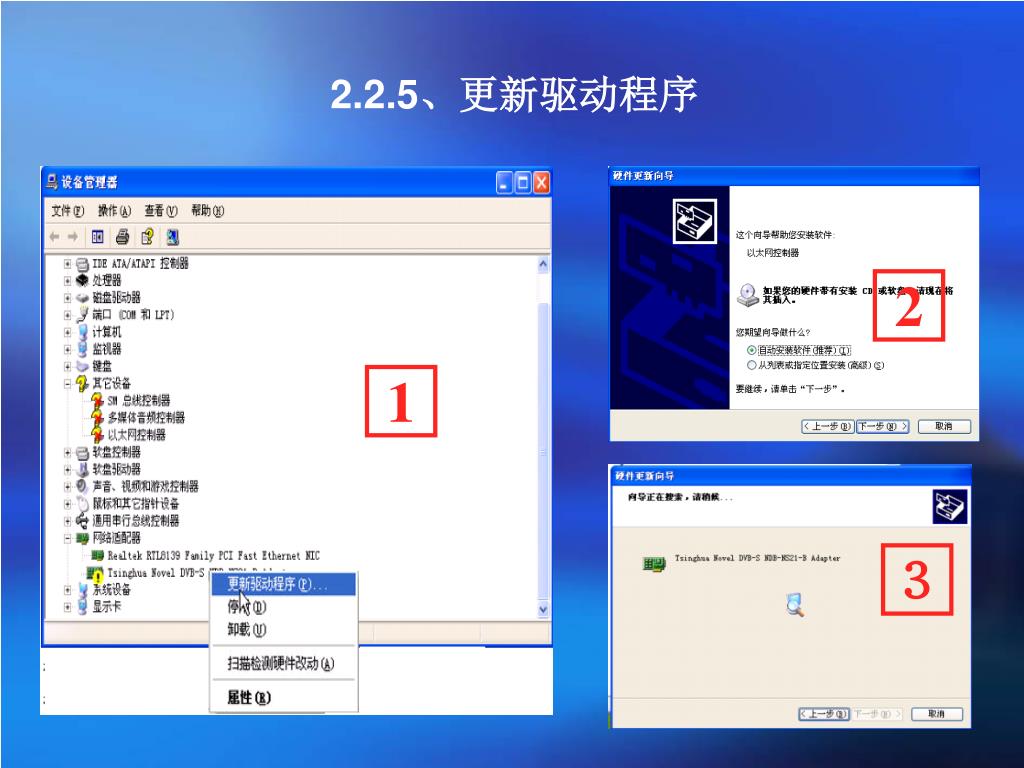

  24. 2.2.5、更新驱动程序 2 1 ３

  25. 2.2.6、卸载驱动程序

  26. 3.安装接收卡设置程序

  27. 3.1自动安装数据接收卡设置程序

  28. 3.2手动安装数据接收卡设置程序 清华永新卫星数据接收卡设置程序存放在随卡光盘上“\安装程序\接收软件”目录下，文件名为“清华永新卫星数据接收软件.exe

  29. 3.1.1、打开光盘，找到卫星接收卡设置程序所在的 安装目录，双击SETUP.EXE开始安装。

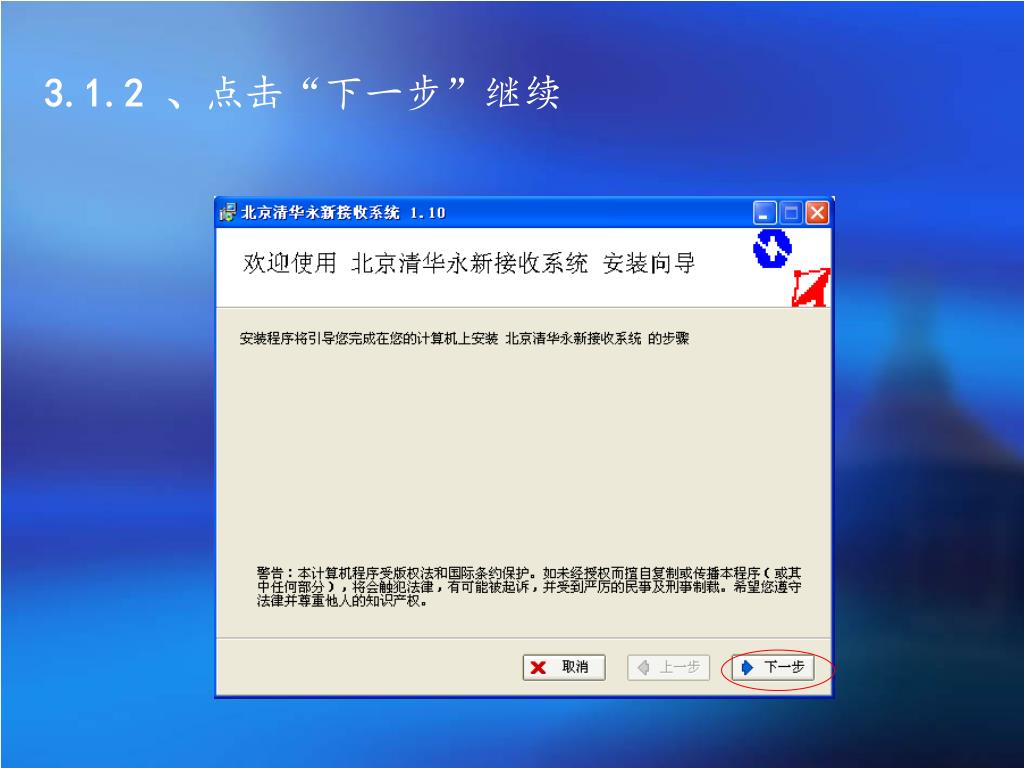

  30. 3.1.2 、点击“下一步”继续

  31. 3.1.3 、点击“浏览“选择自己的安装目录，我们选择默认目录,点击”下一步”

  32. 3.1.4 、设置程序安装完毕 这时桌面会生成快捷方式

  33. 3.2、运行卫星接收系统设置程序。 双击桌面快捷方式

  34. 3.2.1 、增加频道 左应用程序主界面中点击”新增频道”进入频道管理 名称： 当前频道的名称 本振频率：为高频头的本振频率 自动： 选中√可以自动 搜索本振频率 下行频率：卫星信号所在的频率符号率：卫星信号的一个参数 极化方式：卫星信号传输的形式。垂直极化和水平极化 PID：E5~B8，B2，100

  35. 填写对应的参数，如图： 为了演示需要，添加的远程教育的参数实际上 和安装程序中已有的远程教育的参数是一样的。

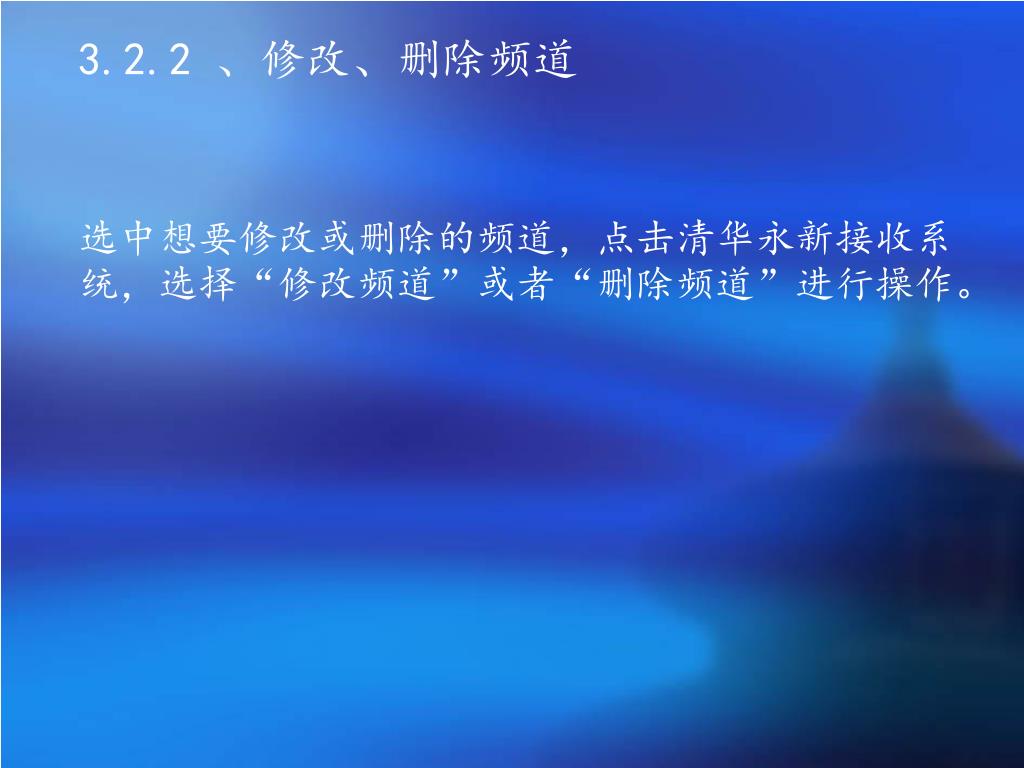

  36. 3.2.2 、修改、删除频道 选中想要修改或删除的频道，点击清华永新接收系统，选择“修改频道”或者“删除频道”进行操作。

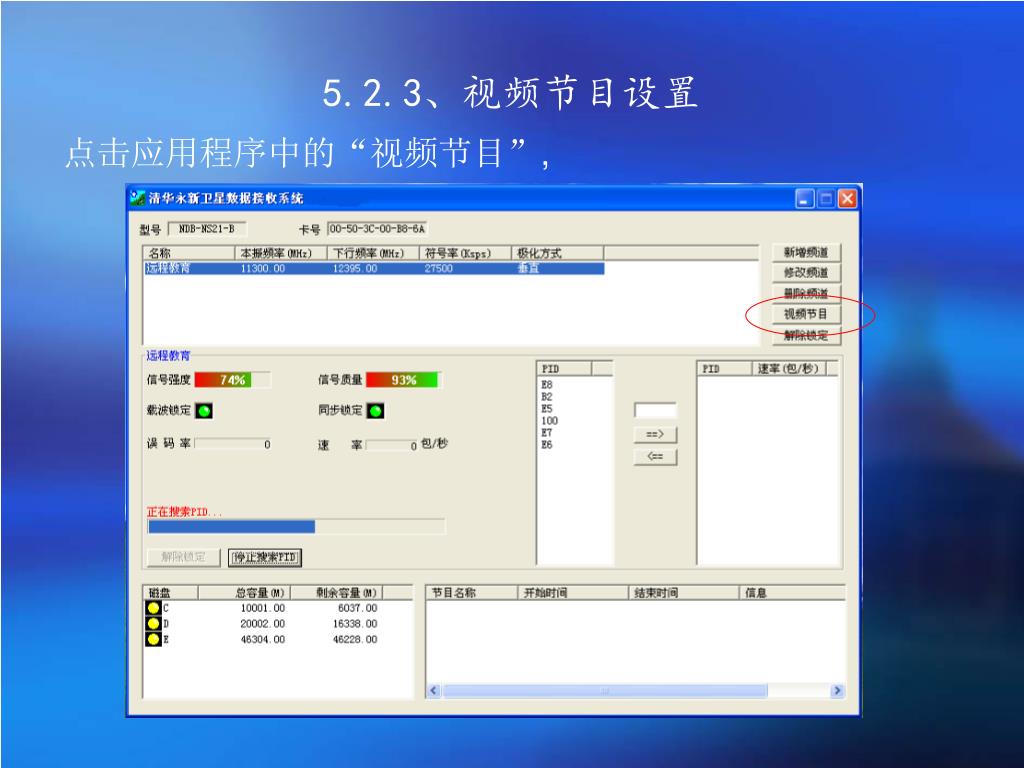

  37. 点击应用程序中的“视频节目”, 5.2.3、视频节目设置

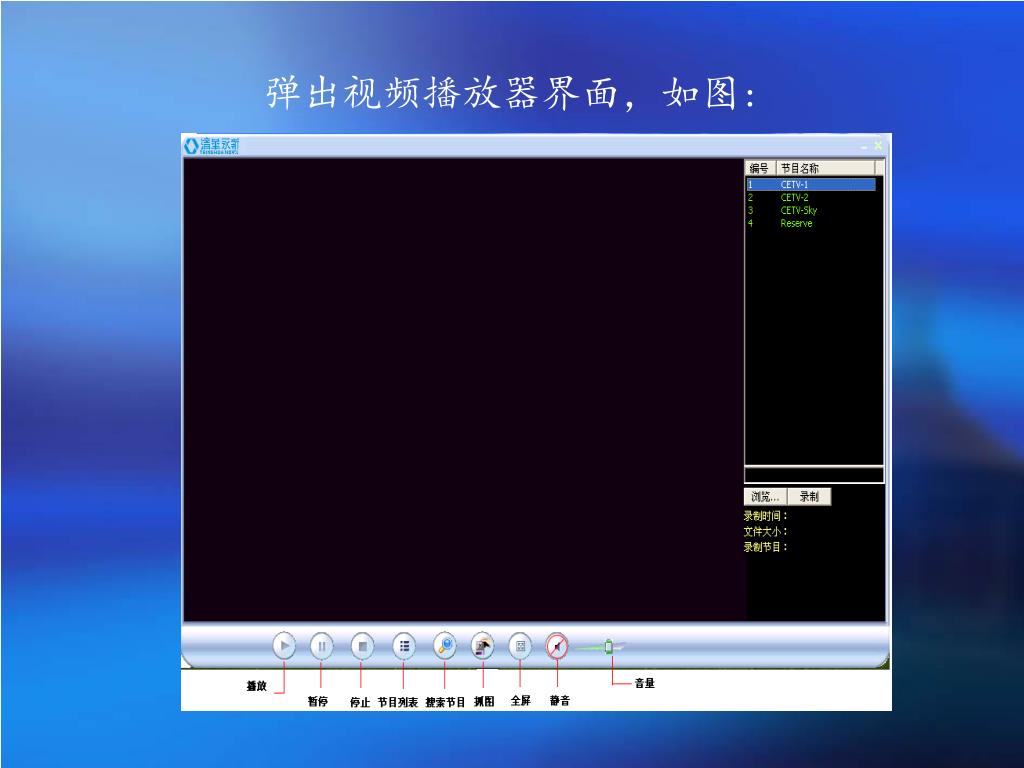

  38. 弹出视频播放器界面，如图:

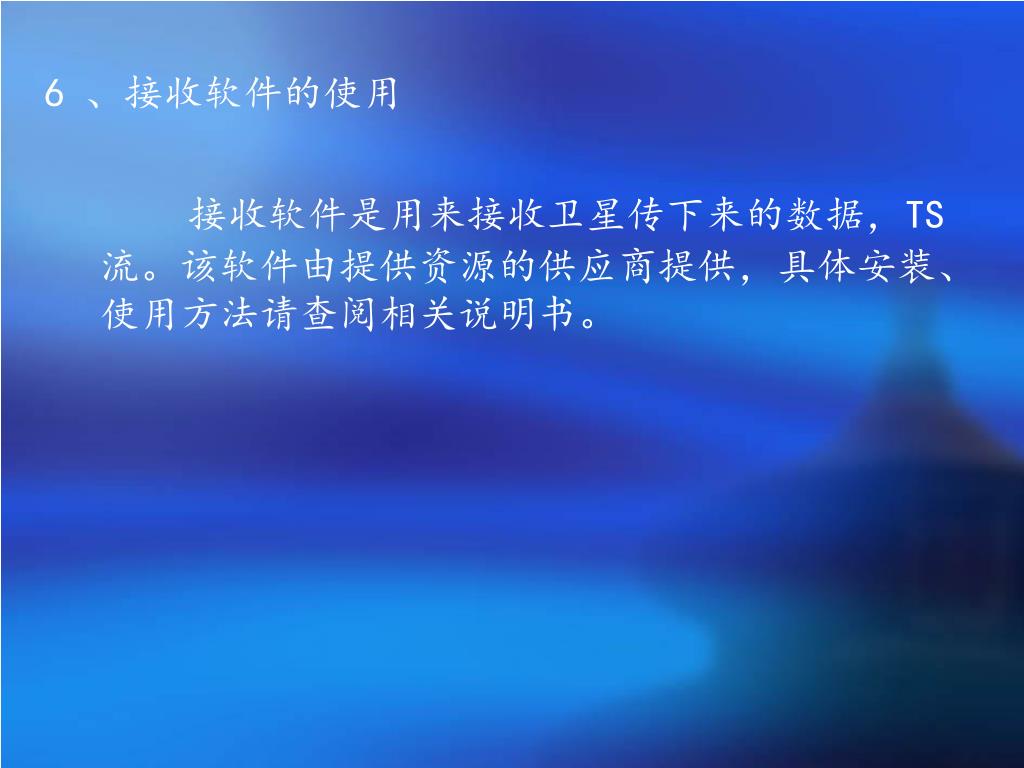

  39. 接收软件是用来接收卫星传下来的数据，TS流。该软件由提供资源的供应商提供，具体安装、使用方法请查阅相关说明书。接收软件是用来接收卫星传下来的数据，TS流。该软件由提供资源的供应商提供，具体安装、使用方法请查阅相关说明书。 6 、接收软件的使用

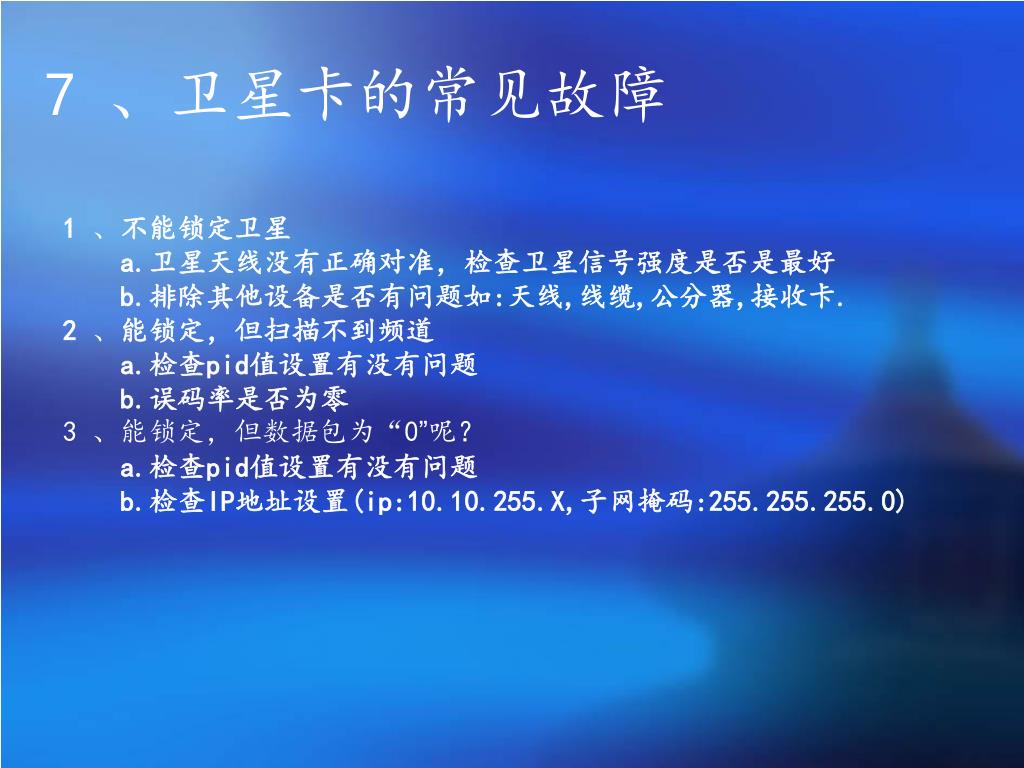

  40. 1 、不能锁定卫星 a.卫星天线没有正确对准，检查卫星信号强度是否是最好 b.排除其他设备是否有问题如:天线,线缆,公分器,接收卡. 2 、能锁定，但扫描不到频道 a.检查pid值设置有没有问题 b.误码率是否为零 3 、能锁定，但数据包为“0”呢？ a.检查pid值设置有没有问题 b.检查IP地址设置(ip:10.10.255.X,子网掩码:255.255.255.0) 7 、卫星卡的常见故障

  41. 客户服务电话：010-62770877转6667  网址：www.tsinghua-novel.com.cn 邮箱：edu@tsinghua-novel.com.cn 清华永新联系方式

  42. 谢谢

  43. 远教ip接收系统

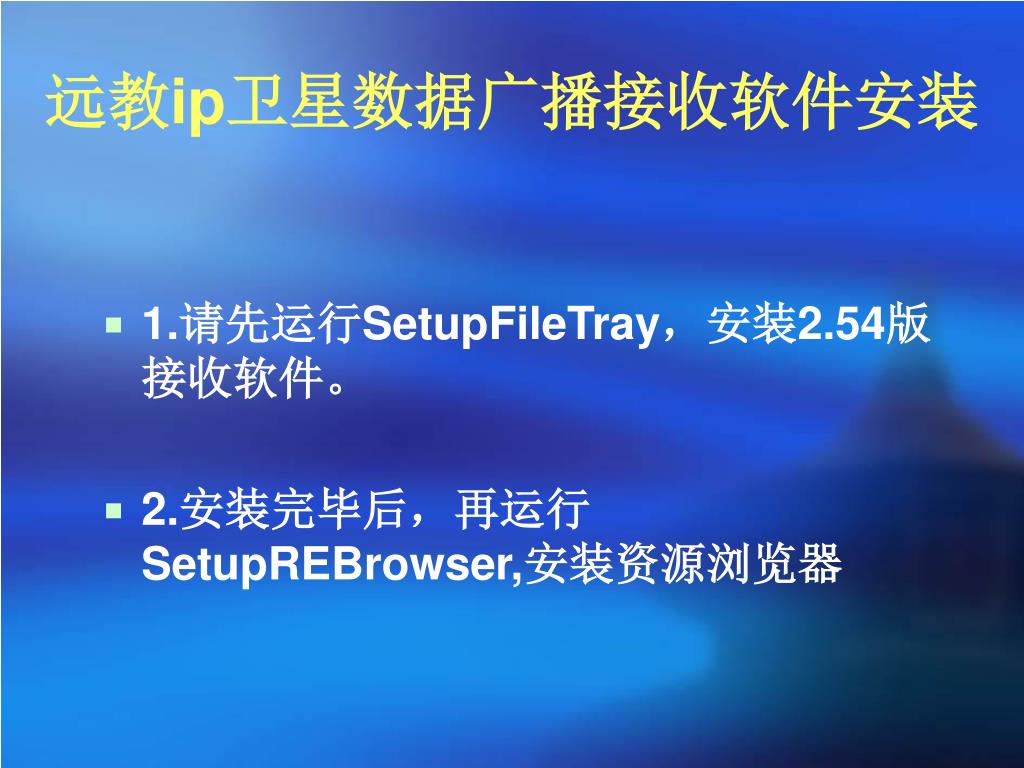

  44. 1.请先运行SetupFileTray，安装2.54版接收软件。 2.安装完毕后，再运行SetupREBrowser,安装资源浏览器 远教ip卫星数据广播接收软件安装

  45. 1.1双击远教ip卫星数据广播接收软件安装程序SetupFileTray.exe，系统自动安装。1.1双击远教ip卫星数据广播接收软件安装程序SetupFileTray.exe，系统自动安装。

  46. 安装完毕后在桌面上会建立一个远教IP数据接收系统的快捷方式,如图示:安装完毕后在桌面上会建立一个远教IP数据接收系统的快捷方式,如图示:

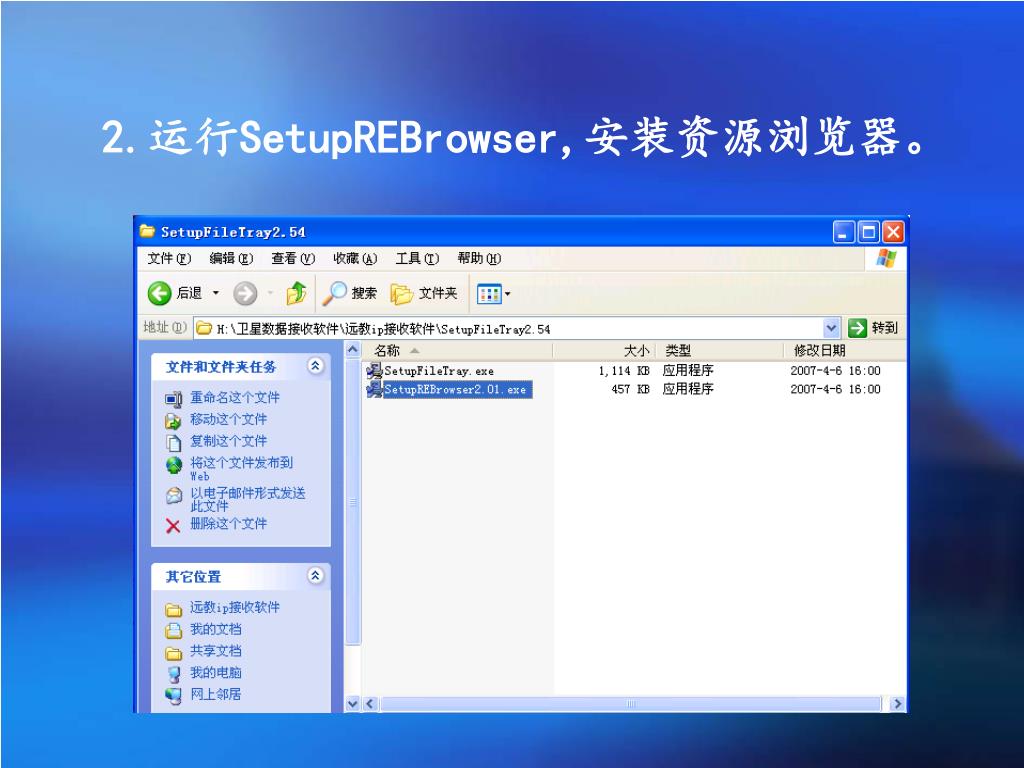

  47. 2.运行SetupREBrowser,安装资源浏览器。

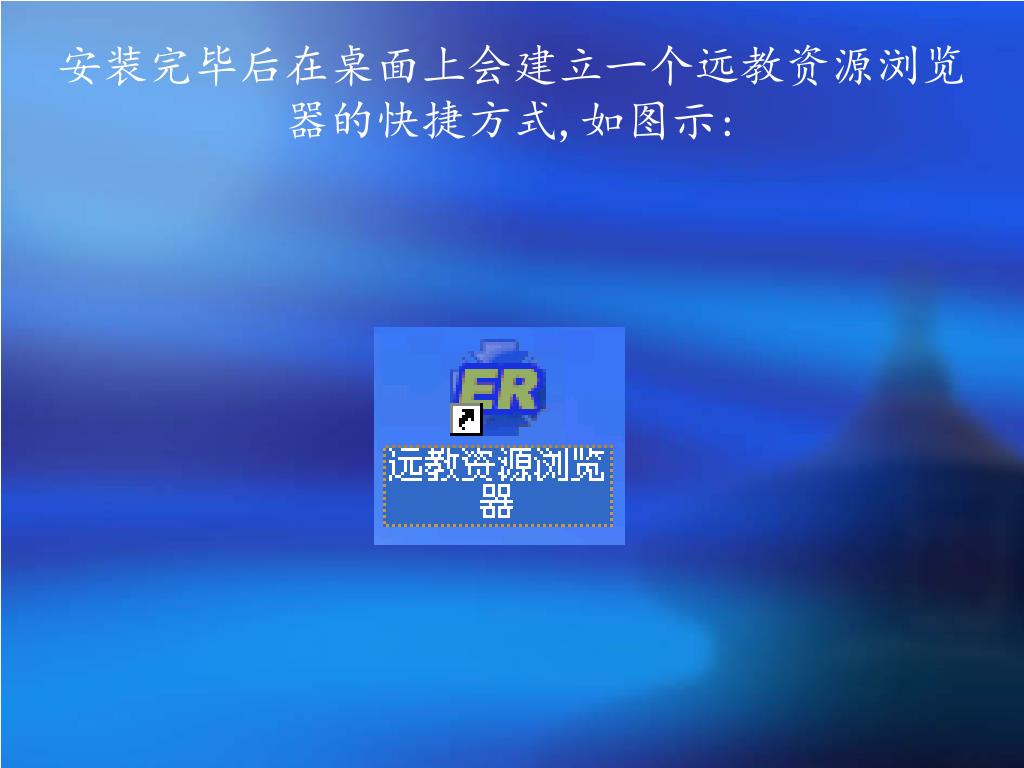

  48. 安装完毕后在桌面上会建立一个远教资源浏览器的快捷方式,如图示:安装完毕后在桌面上会建立一个远教资源浏览器的快捷方式,如图示:

  49. 启动远教ip卫星数据广播接收软件，如图示。（产品没注册时）启动远教ip卫星数据广播接收软件，如图示。（产品没注册时）

  50. 注册完毕后,如图示:
