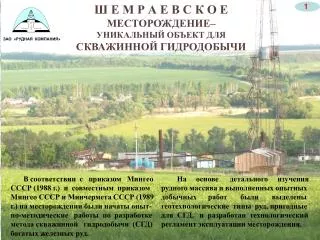

  1. 1 Ш Е М Р А Е В С К О Е МЕСТОРОЖДЕНИЕ– УНИКАЛЬНЫЙ ОБЪЕКТ ДЛЯ СКВАЖИННОЙ ГИДРОДОБЫЧИ ЗАО «РУДНАЯ КОМПАНИЯ» В соответствии с приказом Мингео СССР (1988 г.) и совместным приказом Мингео СССР и Минчермета СССР (1989 г.) на месторождении были начаты опыт- но-методические работы по разработке метода скважинной гидродобычи (СГД) богатых железных руд. На основе детального изучения рудного массива и выполненных опытных добычных работ были выделены геотехнологические типы руд, пригодные для СГД, и разработан технологический регламент эксплуатации месторождения.

  2. 2 0 5 10 км В Москву, 670 км ШЕМРАЕВСКОЕ месторождение МЕСТОПОЛОЖЕНИЕШ Е М Р А Е В С К О Г О М Е С Т О Р О Ж Д Е Н И Я ЗАО «РУДНАЯ КОМПАНИЯ» Fe Fe Белгород

  3. 3 ШЕМРАЕВСКОЕМЕСТОРОЖДЕНИЕВСТРУКТУРЕБЕЛГОРОДСКОГОРУДНОГО РАЙОНАКМА ЗАО «РУДНАЯ КОМПАНИЯ» Шемраевское мес-торождение пред-ставлено единым линзовидным руд-ным телом. Его протяжен-ность с севера на юг составляет 3,65 км; максимальная ширина – 1,65 км.

  4. 4 ШЕМРАЕВСКОЕ МЕСТОРОЖДЕНИЕСХЕМАТИЧЕСКАЯГЕОЛОГИЧЕСКАЯ КАРТАДОКЕМБРИЯ 200 200 400 м 0

  5. 5 0 25 50 м ШЕМРАЕВСКОЕ МЕСТОРОЖДЕНИЕОПЫТНЫЙ УЧАСТОКРАЗМЕЩЕНИЕ СКВАЖИН

  6. 6 ШЕМРАЕВСКОЕ МЕСТОРОЖДЕНИЕСХЕМАТИЗИРОВАННЫЙ РАЗРЕЗ ПО ПРОФИЛЮ VI(по И.И.Романову, 1995 г.) ЗАО «РУДНАЯ КОМПАНИЯ» Кровля рудной залежи располагается на глубинах 430-470 метров. Основной минерал руд - мартит(Fe2O3); второстепенные: магнетит, железная слюдка, гидрогематит, гётит, гидрогётит, шамозит.

  7. 7 ПЕРВЫЙ ЭКСПЕРИМЕНТАЛЬНЫЙ СКВАЖИННЫЙ ГИДРОДОБЫЧНОЙ КОМПЛЕКС 1988 год • Пункт управления; • Гидродобычнаяустановка; • Насосная станция; • Резервуар для воды; • Компрессорная станция • Резервная дизельная электростанция

  8. 8 С поверхности, в соответствии с принятой системой разработки, бурятся скважины, вскрывающие рудную залежь, в том числе рабочий (продуктивный) горизонт. В горизонт под давлением подаются рабочие агенты (экологически нейтральная вода, водно-воздушная смесь), которыми с помощью гидромониторных устройств производится размыв руд в околоскважинном пространстве и производится приготовление гидросмеси (пульпы). Последняя по колонне труб с помощью эрлифта выдается на поверхность. Далее по системе поверхностных пульпопроводов гидросмесь подается в рудоприемники, где происходит естественное осаждение и обезвоживание руды. Товарная руда перегружается на склад. ЗАО «РУДНАЯ КОМПАНИЯ» СХЕМА ДОБЫЧНОГО ПРОЦЕССА СГД • Гидродобычной установка 2. Насосы технологические 3. Компрессоры 4. Рудонакопитель 5. Рудный склад 6. Шламоотстойник 7. Насосная оборотного водоснабжения • Трубопроводы: 8.- напорной воды 9.- воздушный 10.- осветленной воды 11.- пульпопровод

  9. 9 Результаты СГД по горизонтам и типам руд

  10. 10 Достигнутые показатели СГД за определенные периоды работы

  11. 11 ОПОРНЫЕ ГОРИЗОНТЫв разрезе по профилю VI + 80

  12. 12 Монолиты и добытая руда Изопрочно-сти 0.1 МПа Монолиты Самоизмель-чающиесяруды: - самообруша-ющиеся, - принудитель- но сдвигаемые

  13. 13 Зависимость между производительностью СГД и прочностью руд (скв. 1Т)

  14. 13-2 Скв15 МПРОЧНОСТНОЙ РАЗРЕЗ И ПОКАЗАТЕЛИ СГД • Скв. 15м расположена в зоне добычных работ, выполненных в скв 1Т 5,275 0,9 7,2195 1,9 Интервал гидродобычи; числа: 7,2 – производительность, т/час; 195 – удельная продуктивность, т/м; 1,9 – удельная рудоотдача, т/сутки*м 3,4440,5

  15. 14 ЗАВИСИМОСТЬ ПЛОТНОСТИ ПУЛЬПЫ ОТ СОДЕРЖАНИЙ ОБЩЕГО ЖЕЛЕЗА И ЦЕМЕНТА Плотность пульпы в зависимости от Simt и Fe Пробы руды из пульпы

  16. 15 Зависимость между прочностью руд и плотностью пульпы (скв. 1Т)

  17. 16 Зависимость производительности добычи от состава гидроксидов железа

  18. 17 Цикличность процесса СГД в условиях самообрушения

  19. ХАРАКТЕРИСТИКА ДОБЫТОЙ РУДЫ СГДИ ПРОДУКТОВ ЕЁ ОБОГАЩЕНИЯ 18

  20. 19 Стенд для испытаний гидромониторов и размыва образцов в затопленном пространстве

  21. 20 Информационно- измерительный комплекс. (рабочее место оператора-исследователя)

  22. 21 Изменение динамического давления в зависимости от скорости истечения струи в затопленном пространстве. Диаметр гидромониторной насадки 20 мм. Расстояние до мишени 0,50 метра. Изменения динамического давления сгруппированы через каждый литр увеличения подачи воды.

  23. 22 Зависимость среднего динамического давления (Рдин ср). от среднего давления в магистрали на входе в ствол гидромонитора (Рмаг.ср), площади сечения гидромониторной насадки и расстояния до мишени (Sнас/L*106). точки снятых параметров струи

  24. СТЕНДОВЫЕ ИСПЫТАНИЯ СИСТЕМГИДРОМОНИТОРНОГО ВООРУЖЕНИЯ ДОБЫЧНЫХ СНАРЯДОВ ТИПА ГАР-21 23 ЗАО «РУДНАЯ КОМПАНИЯ»

  25. 24 СТЕНДОВЫЕ ИСПЫТАНИЯ СНАРЯДАГАР-21-3

  26. 25 ОПЫТ ФОРМИРОВАНИЯ ПОДСЕЧНОЙ БОРОЗДЫ В ЗАТОПЛЕННОМ ПРОСТРАНСТВЕ(Диаметр образца 800 мм) Прочность образца (σсж)3,5 МПа, расстояние до сопла гидромонитора 60 см, диаметр насадки 20 мм, кадры съемки через каждые 20 секунд размыва

  27. 26 Компьютерная модель и карта каверны размыва

  28. 27 ИССЛЕДОВАНИЕ РАЗРУШАЕМОСТИ РУД Типичное развитие каверны размыва на значительном удалении от сопла гидромонитора. Оразец 10, прочность 2,2 МПа, расстояние до сопла гидромонитора – 1,5 м. Время размыва 40 – 100 – 220 – 240 секунд.

  29. 28 ИССЛЕДОВАНИЕ РАЗРУШАЕМОСТИ РУДКомпьютерные модели каверн размыва, соответствующие фотографиям

  30. 29 Образцы эквивалентных рудам материалов, после стендовых испытаний в затопленном бассейне

  31. 30 Изменение гранулометрического состава разрушенного материала в зависимости от условий размыва. А – тонко- и мелкозернистый материал с дресвой; образец 12, опыт 1; прочность (σсж) 6,1 МПа; продолжительность опыта 10 секунд, глубина размыва 26 см. Б – тонко- и мелкозернистый материал с дресвой и мелкими обломками; образец 15, опыт 1; прочность (σсж) 3,3 МПа; продолжительность опыта 10 секунд, глубина размыва 29 см. В – мелкозернистый материал с дресвой и обломками до 20 см в поперечнике; образец 18, опыт 7; прочность (σсж) 3,4 МПа; продолжительность опыта 120 секунд, глубина размыва 30 см. Г –дресва и крупнообломочный материал (до 60 см в поперечнике); образец 18, опыт 8; прочность (σсж) 3,4 МПа; продолжительность опыта 120 секунд, глубина размыва 35 см. Длины стрелок для А – 5,7 м; Б – 4,5 м; В – 4 м; Г – 3,5 м. Ширина платформы 3,5 м.

  32. 31 Прогноз производительности гидромониторов на размыве (т/час) при создании врубовой выемки в зависимости от прочности разрушаемого материала (σсж, МПа) и среднего динамического давления(Рдин. ср, кгс/см2).Для производительности на отбойке применяется эмпирический коэффициент 2,16 σсж • Рдин. ср

  33. 32 ШЕМРАЕВСКОЕ МЕСТОРОЖДЕНИЕИЗОКОНЦЕНТРАТЫ СОДЕРЖАНИЙ И ИЗОПРОЧНОСТИ РУД(ПРОФИЛЬ VI+80) Fe SiO2 Прочность

  34. 33 ГЕОТЕХНОЛОГИЧЕСКИЕ ТИПЫ БОГАТЫХ ЖЕЛЕЗНЫХ РУД

  35. 34 ШЕМРАЕВСКОЕ МЕСТОРОЖДЕННИЕГЕОЛОГО-ГЕОТЕХНОЛОГИЧЕСКИЕ РАЗРЕЗЫ ПР VI+50 ПР VI+80 ПР VI+105 1 2 3 4 5 6 7 8 9 10 1.- известняки; 2.- переотложенные руды; 3.- гидроокисные руды; 4.- железистые кварциты; 5-6.- внутрирудные сланцы; 7.-9.- геотехнологические типы мартитовых богатых железных руд: 7.- СР, 8.- ПР, 9.- РР+КР; 10.- разрывные нарушения.

  36. 35 ШЕМРАЕВСКОЕ МЕСТОРОЖДЕНИЕПРОДОЛЬНЫЙ РАЗРЕЗВверху – разрез по линии скважин 3910-3921-20м-3909Слева – деталь (вырезка) по центральной части

  37. 36 Опытный участок СГДБлочная модель размещения геотехнологических типов руд Сечения по горизонтам: 1 – (-420 м); 2 – (-460 м); 3 – (-500 м). Координатная сеть 50х50 метров.

  38. 37 ШЕМРАЕВСКОЕ МЕСТОРОЖДЕНИЕОПЫТНЫЙ УЧАСТОК ПРОЗРАЧНАЯ БЛОЧНАЯ МОДЕЛЬ Слева - вид с юга; Вверху - вид сверху. Черным цветом выделяются руды типа СР

  39. 38 План изомощностей руд геотехнологических типов СР+ПР

  40. 39 План изомощностей рабочего горизонтаМасштаб 1: 2000

  41. 40 План изопродуктивности рабочего горизонтаМасштаб 1: 2000

  42. 41 ХАРАКТЕРИСТИКА ЗАПАСОВ богатых железных руд Шемраевскогоместорождения
