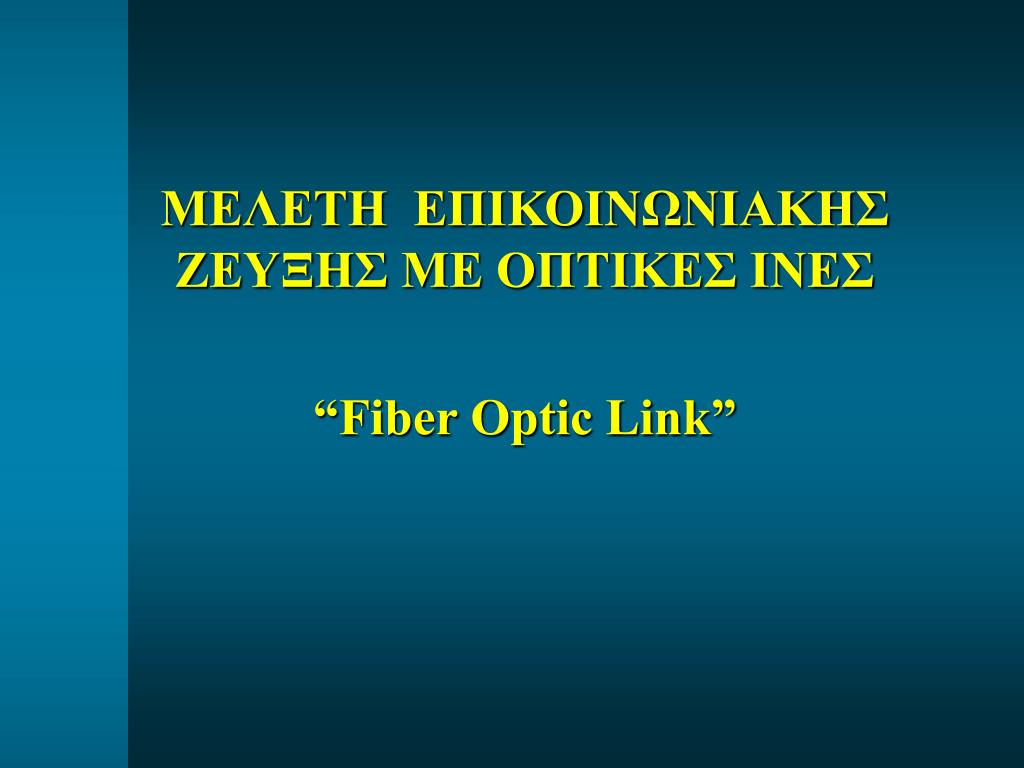

2. ΜΕΛΕΤΗ ΕΠΙΚΟΙΝΩΝΙΑΚΗΣ ΖΕΥΞΗΣ ΜΕ ΟΠΤΙΚΕΣ ΙΝΕΣ “Fiber Optic Link”

3. Στοιχεία Οπτικής Τηλεπικοινωνιακής ζεύξης Επιλογές Υλικού Αποτέλεσμα Γινόμενο BW * Απόσταση

4. ΕΙΣΟΔΟΣ ΔΕΔΟΜΕΝΩΝ ΕΞΟΔΟΣ ΔΕΔΟΜΕΝΩΝ Η ΓΕΝΙΚΗ ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗ ΖΕΥΞΗ Ηλεκτρο-Οπτική μετατροπή Οπτο-Ηλεκτρονική μετατροπή

5. Η ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗ ΖΕΥΞΗ ΑΝΑΛΥΤΙΚΑ Οπτικός Συνδετής (Connector) ή Οπτική Κόλληση (Splice) Κύκλωμα Οπτικού Προενισχυτή Αλλα κυκλώματα Οπτικού δέκτη • Οπτική πηγή (LED ή Laser) • Σύζευξη οπτικής ίνας σε πηγή Κύκλωμα Driver (LED ή Laser) • Οπτική Ανίχνευση (pin ή APD) • Σύζευξη οπτικής ίνας σε ανιχνευτή Καλώδιο Οπτικής Ινας

6. Οπτική Ισχύς dBm = 10 * log [Pοπτ / 1 mW] 0 dBm αντιστοιχεί σε 1 mW οπτικής ισχύος Παραδείγματα: 1 Watt = 30 dBm  10 dBm = 10 mW  20 dBm = 100mW  -10 dBm = 100μW  -20 dBm = 10μW  -30 dBm = 1μW ΜΟΝΑΔΕΣ ΜΕΤΡΗΣΗΣ ΟΠΤΙΚΗΣ ΙΣΧΥΟΣPοπτ

7. Τα dB και τα dBm είναι κατάλληλες μονάδες και μπορούν να προστίθενται ή να αφαιρούνται Πχ. Ισχύς που εισέρχεται στην ίνα = 100μW Τα 100μW αντιστοιχούν σε  -10 dBm Απώλειες ίνας = 20dB (100 φορές μείωση) Εξερχόμενη ισχύς  -10 dBm – 20dB = -30dBm Η εξερχόμενη ισχύς είναι -30dBm ή 1μW dB & dBm

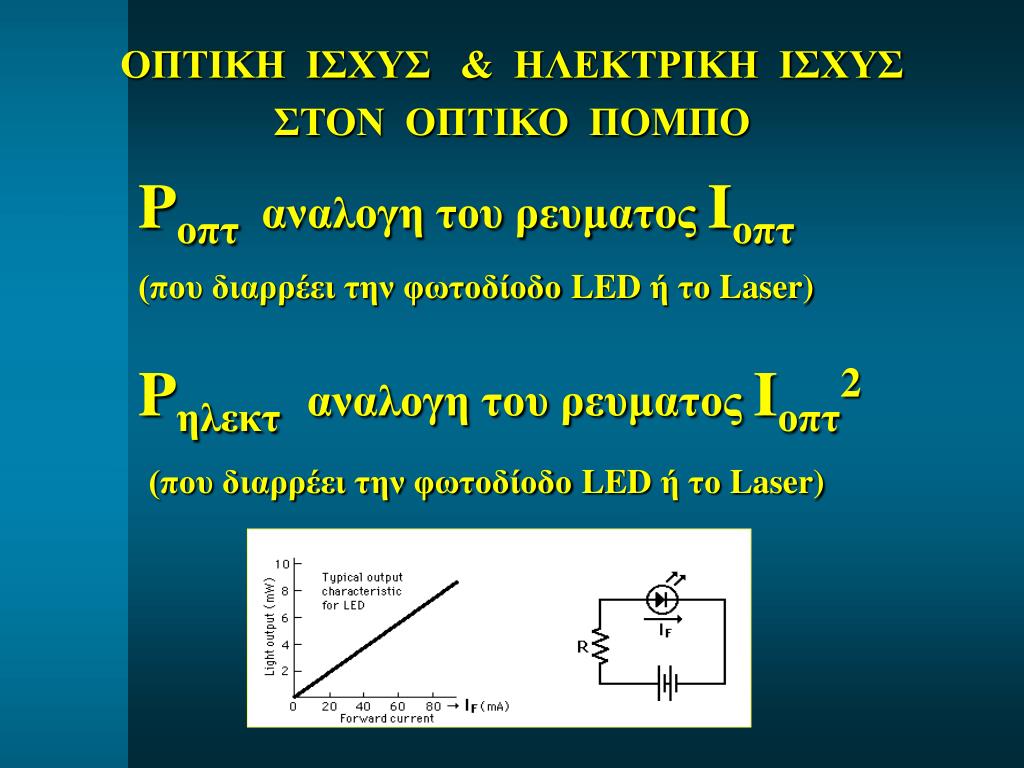

8. Pοπτ αναλογη του ρευματος Iοπτ (που διαρρέει την φωτοδίοδο LED ή το Laser) Pηλεκτ αναλογη του ρευματος Iοπτ2 (που διαρρέει την φωτοδίοδο LED ή το Laser) ΟΠΤΙΚΗ ΙΣΧΥΣ & ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ ΣΤΟΝ ΟΠΤΙΚΟ ΠΟΜΠΟ

9. ΕΠΙΛΟΓΕΣ ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΟΥ ΥΛΙΚΟΥ & ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ (ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΗΣ ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΗΣ ΕΦΑΡΜΟΓΗΣ)

10. ΕΠΙΛΟΓΗ ΟΠΤΙΚΗΣ ΠΗΓΗΣ (LED ή Laser)

11. Οπτικός Συνδετής (Connector) ή Οπτική Κόλληση (Splice) Κύκλωμα Οπτικού Προενισχυτή Αλλα κυκλώματα Οπτικού δέκτη ΕΠΙΛΟΓΗ ΟΠΤΙΚΗΣ ΠΗΓΗΣ • Οπτική πηγή (LED ή Laser) • Σύζευξη οπτικής ίνας σε πηγή Κύκλωμα Driver (LED ή Laser) • Οπτική Ανίχνευση (pin ή APD) • Σύζευξη οπτικής ίνας σε ανιχνευτή Καλώδιο Οπτικής Ινας

12. ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΚΑΘΟΡΙΣΜΟΥ ΕΠΙΛΟΓΗΣ • Απόσταση ζεύξης (χωρίς επαναλήπτη) • Bit Rate (ταχύτητα μετάδοσης) ψηφιακών δεδομένων • Πολυτροπική ή Μονοτροπική οπτική ινα LED ή Laser Οπτικό μήκος κύματος «λ» (850nm, 1.3μm, 1.55μm) Παρελκόμενο ηλεκτρονικό κύκλωμα ΨύξηςLED/Laser Παρελκόμενο ηλεκτρονικό κύκλωμα σταθεροποίησης Laser Σύζευξη οπτικής ίνας σε οπτική πηγή  Pigtail Ελεγχος γραμμικότητας χαρακτηριστικής Pοπτ /Iοπτ ΕΠΙΛΟΓΗ ΟΠΤΙΚΗΣ ΠΗΓΗΣ

13. Comparison of LEDs and Lasers Characteristics LEDs Lasers Output Power Linearly proportional to drive current Proportional to current above the threshold Current Drive Current: 50 to 100 mA Peak Threshold Current: 5 to 40 mA Coupled Power Moderate High Speed Slower Faster Output Pattern Higher Lower Bandwidth Moderate High WavelengthsAvailable 0.66 to 1.65 µm 0.78 to 1.65 µm Spectral Width Wider (40-190 nm FWHM) Narrower (0.00001 nm to 10 nm FWHM) Fiber Type Multimode Only SM, MM Ease of Use Easier Harder Lifetime Longer Long Cost Low ($5-$300) High ($100-$10,000) LED ή Laser

14. ΓΕΝΙΚΕΣ ΕΠΙΛΟΓΕΣ • Μεγάλες αποστάσεις > 10 χλμ  Laser • Υψηλά bit rate > 300 Mbps  Laser • Οικονομία – Χαμηλό κόστος  LED • Απλό σύστημα χωρις ιδιαίτερες απαιτήσεις  LED

15. ΕΠΙΛΟΓΗ ΚΥΚΛΩΜΑΤΟΣ DRIVER (LED / Laser)

16. Οπτικός Συνδετής (Connector) ή Οπτική Κόλληση (Splice) Κύκλωμα Οπτικού Προενισχυτή Αλλα κυκλώματα Οπτικού δέκτη ΕΠΙΛΟΓΗ ΚΥΚΛΩΜΑΤΟΣ DRIVER • Οπτική πηγή (LED ή Laser) • Σύζευξη οπτικής ίνας σε πηγή Κύκλωμα Driver (LED ή Laser) • Οπτική Ανίχνευση (pin ή APD) • Σύζευξη οπτικής ίνας σε ανιχνευτή Καλώδιο Οπτικής Ινας

17. ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΚΑΘΟΡΙΣΜΟΥ ΕΠΙΛΟΓΗΣ • Η προηγούμενη επιλογή LED ή Laser • Bit Rate (ταχύτητα) της ζεύξης ΕΠΙΛΟΓΗ ΚΥΚΛΩΜΑΤΟΣ DRIVER ΑΝΑΓΚΑΙΕΣ ΠΡΟΣΘΗΚΕΣ • Κύκλωμα ελέγχουδιατήρησης σταθερής οπτικής ισχύος • Κύκλωμα ψύξης διόδου

18. Διαφορικό Ζεύγος Servo Loop ΕΠΙΛΟΓΗ ΚΥΚΛΩΜΑΤΟΣ DRIVER ΓΙΑ “Laser” Πηγή Ρεύματος Ταχύτητες 100 – 300 MHz Ταχύτητες 1 – 5 GHz

19. ΣΥΖΕΥΞΗ ΟΠΤΙΚΗΣ ΠΗΓΗΣ ΜΕ ΟΠΤΙΚΗ ΙΝΑ

20. Συνήθως όλες οι οπτικες πηγές (LED ή Laser) διατίθενται με την οπτική ίνα συζευγμένη (απο το εργαστάσιο κατασκευής) για μέγιστη μεταφορά της οπτικής ισχύος. Το τμήμα οπτικής ίνας (μήκους περίπου 1 μ.) πουείναι συνδεδεμένο σταθερά με την οπτική πηγή λέγεται Pigtail. Το pigtail μπορεί να καταλήγει σε οπτικό συνδετή (Connector) για την σύνδεση με το καλώδιο οπτικής ίνας. Οταν δεν υπάρχει συνδετής, η σύνδεση αυτή γίνεται με οπτική κόλληση (Splice) ΣΥΖΕΥΞΗ ΟΠΤΙΚΗΣ ΠΗΓΗΣ ΜΕ ΟΠΤΙΚΗ ΙΝΑ

21. ΑΠΩΛΕΙΕΣ ΣΥΝΔΕΣΕΩΝ ΣΤΟΝ ΟΠΤΙΚΟ ΠΟΜΠΟ Αρχική οπτική ισχύς = 0 dBm (1mW) Απώλεια Σύζευξης 18 dB Απώλεια Συνδετή 3 dB Απώλειες ζευξης με ινα 2 dB 0 dBm – 18dB – 3dB – 2dB = - 23dBm (ισχύς στην ινα)

22. ΕΠΙΣΗΣ ΜΕ ΒΑΣΗ ΤΗΝ ΕΠΙΛΟΓΗ Καθορίζεται μια μέγιστη (καλύτερη - best) και μια ελάχιστη (χειρότερη - worst) τιμή οπτικής ισχύος που μπορεί να παραχθεί απο την οπτική πηγή με την κατάλληλη οδήγηση και να εισαχθεί μέσα στην οπτική ίνα στον πομπό

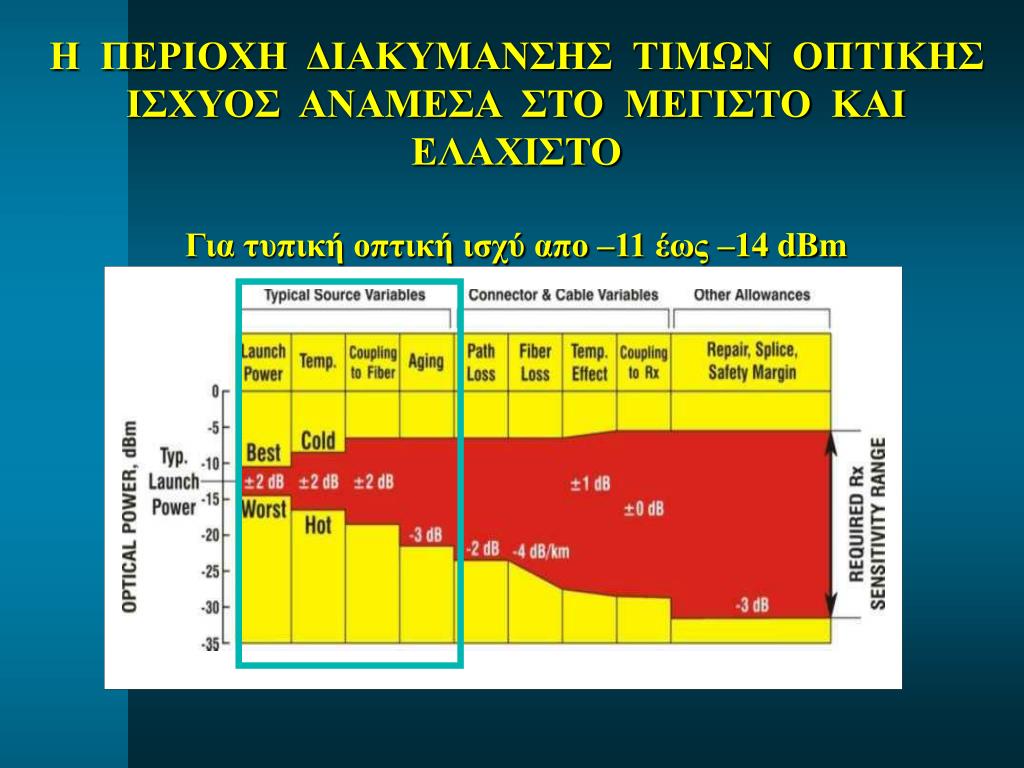

23. Η ΠΕΡΙΟΧΗ ΔΙΑΚΥΜΑΝΣΗΣ ΤΙΜΩΝ ΟΠΤΙΚΗΣ ΙΣΧΥΟΣ ΑΝΑΜΕΣΑ ΣΤΟ ΜΕΓΙΣΤΟ ΚΑΙ ΕΛΑΧΙΣΤΟ Για τυπική οπτική ισχύ απο –11 έως –14 dBm
