  1. 初中物理第一册§3.4

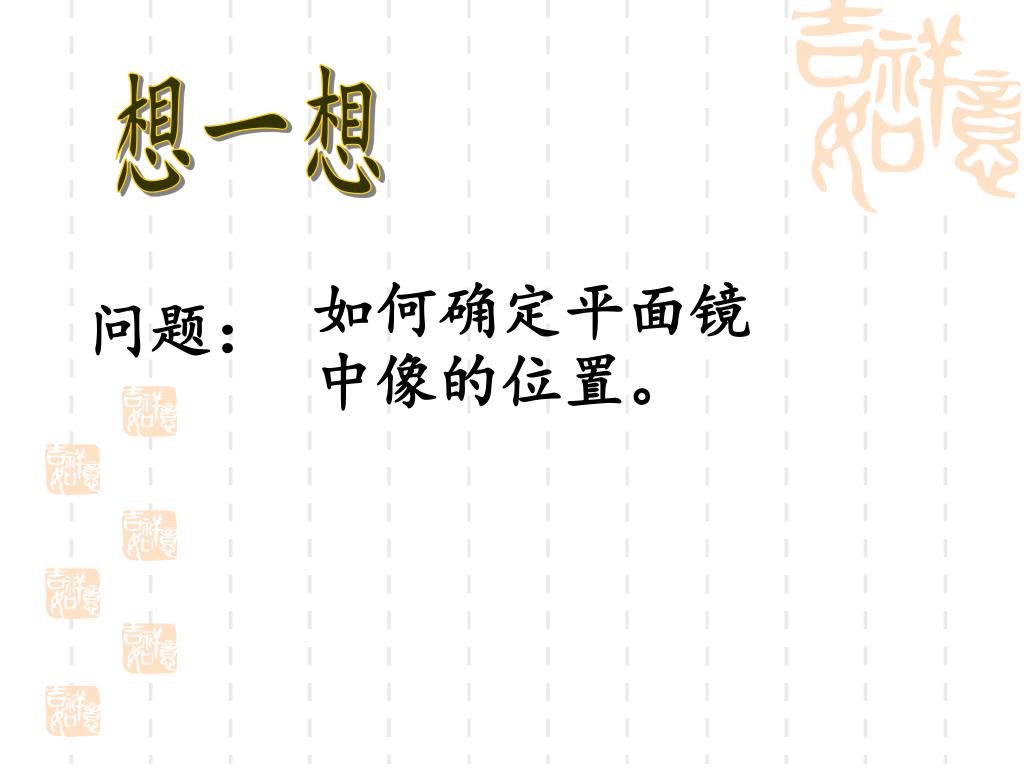

  2. 想一想 如何确定平面镜中像的位置。 问题：

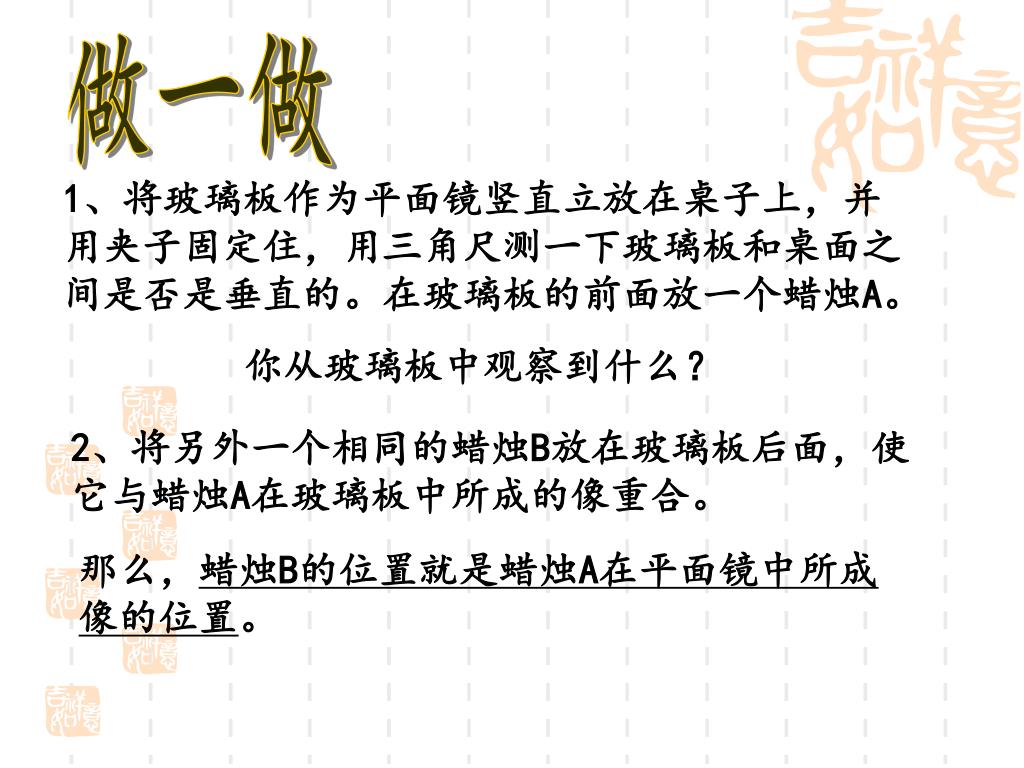

  3. 做一做 1、将玻璃板作为平面镜竖直立放在桌子上，并用夹子固定住，用三角尺测一下玻璃板和桌面之间是否是垂直的。在玻璃板的前面放一个蜡烛A。 你从玻璃板中观察到什么？ 2、将另外一个相同的蜡烛B放在玻璃板后面，使它与蜡烛A在玻璃板中所成的像重合。 那么，蜡烛B的位置就是蜡烛A在平面镜中所成像的位置。

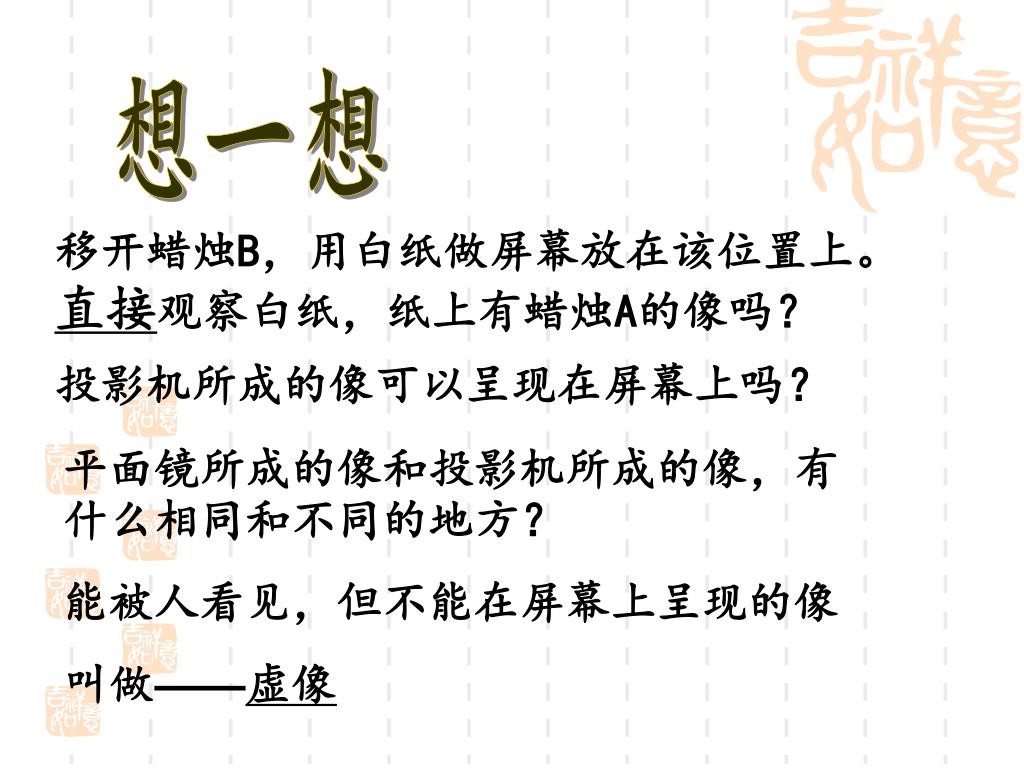

  4. 想一想 移开蜡烛B，用白纸做屏幕放在该位置上。直接观察白纸，纸上有蜡烛A的像吗？ 投影机所成的像可以呈现在屏幕上吗？ 平面镜所成的像和投影机所成的像，有什么相同和不同的地方？ 能被人看见，但不能在屏幕上呈现的像 叫做——虚像

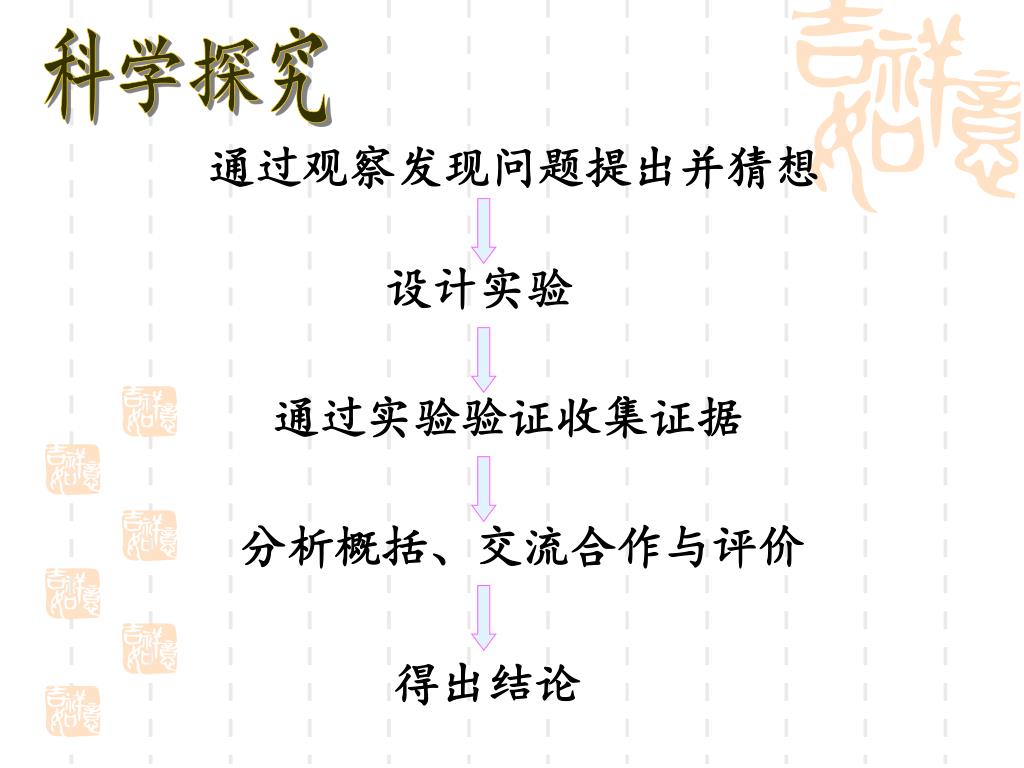

  5. 通过观察发现问题提出并猜想 设计实验 通过实验验证收集证据 分析概括、交流合作与评价 得出结论 科学探究

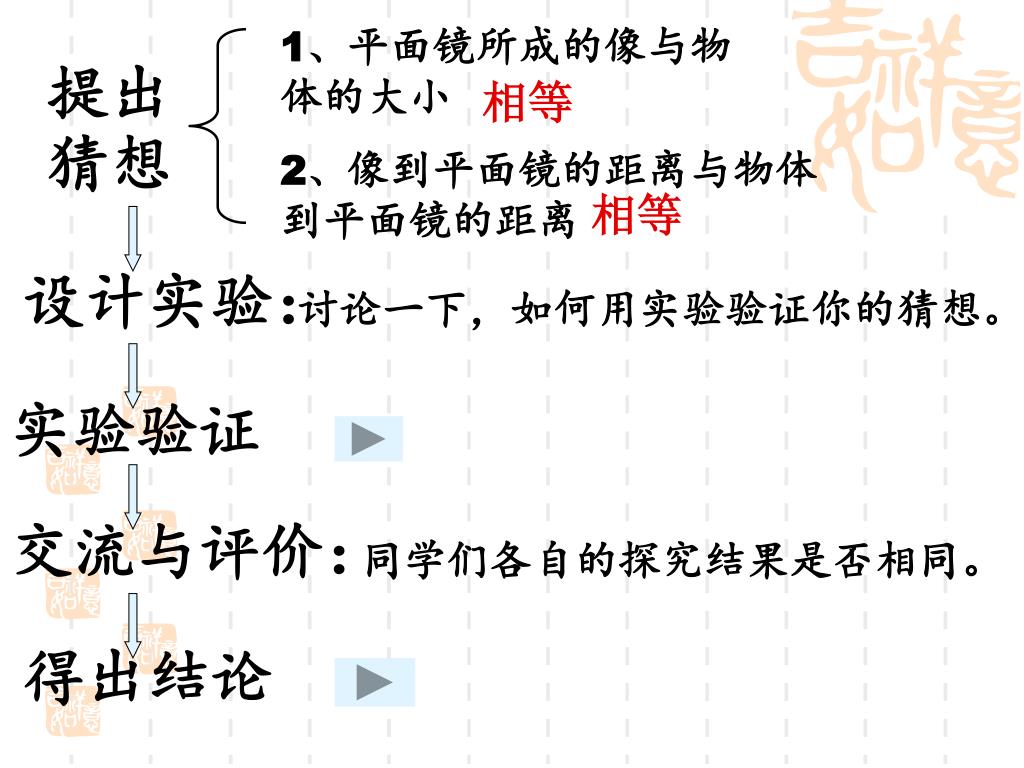

  6. 1、平面镜所成的像与物体的大小 提出猜想 相等 2、像到平面镜的距离与物体到平面镜的距离 相等 设计实验： 讨论一下，如何用实验验证你的猜想。 实验验证 交流与评价： 同学们各自的探究结果是否相同。 得出结论

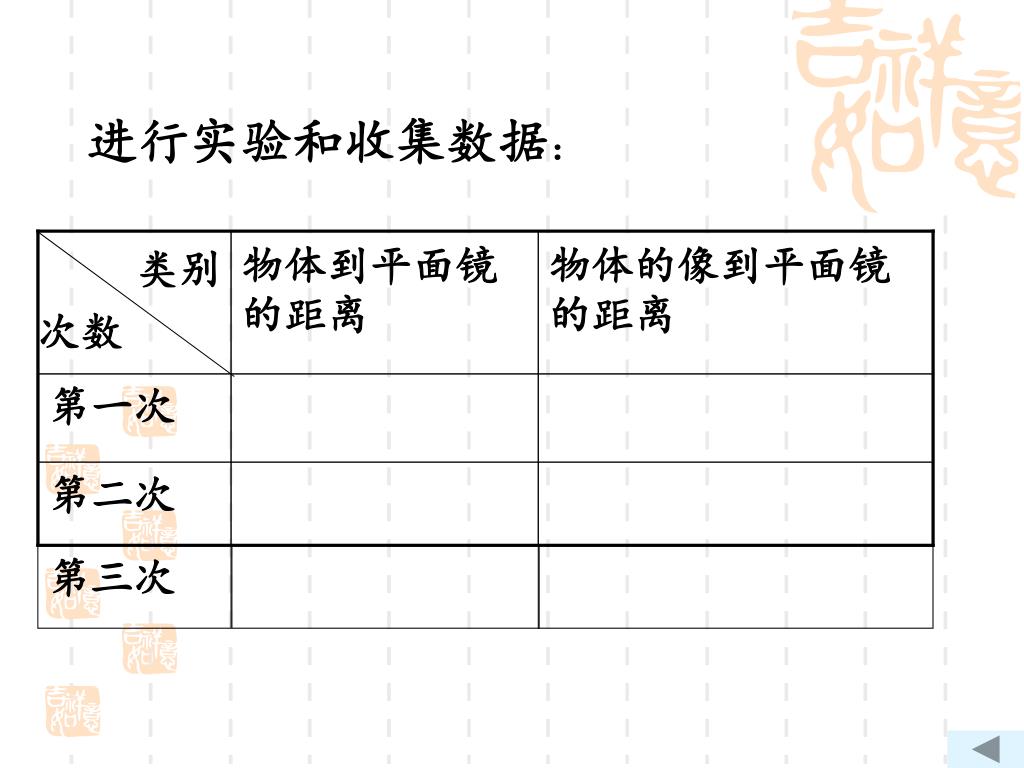

  7. 进行实验和收集数据： 物体到平面镜的距离 物体的像到平面镜的距离 类别 次数 第一次 第二次 第三次

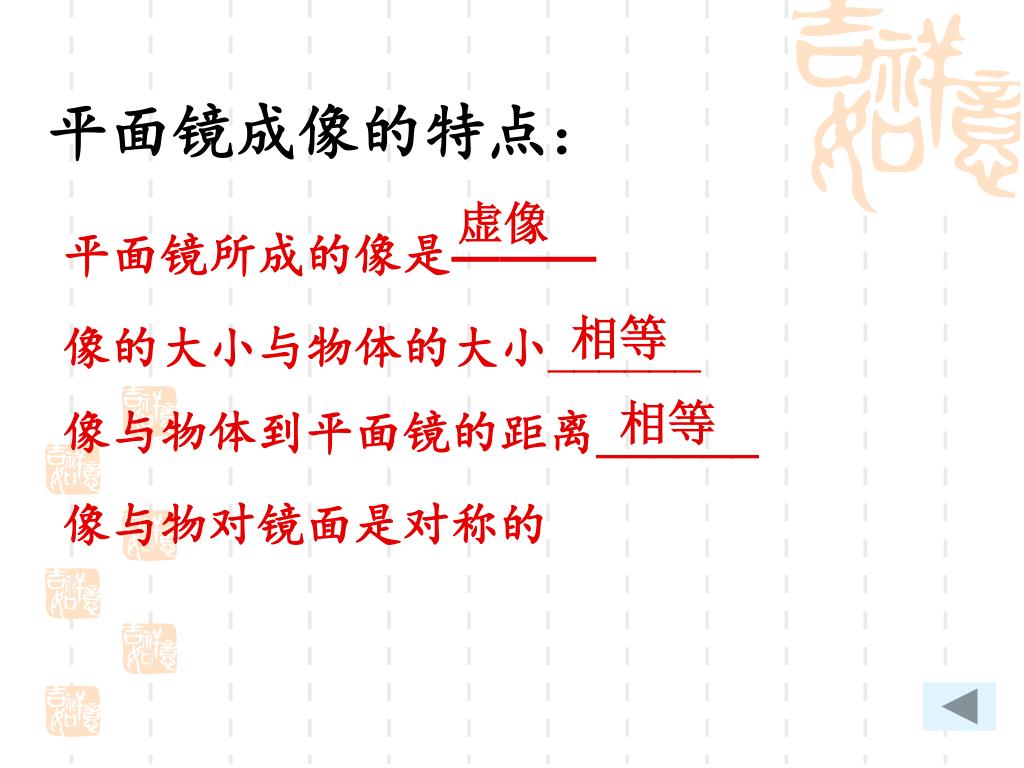

  8. 平面镜成像的特点： 虚像 平面镜所成的像是——— 相等 像的大小与物体的大小______ 相等 像与物体到平面镜的距离______ 像与物对镜面是对称的

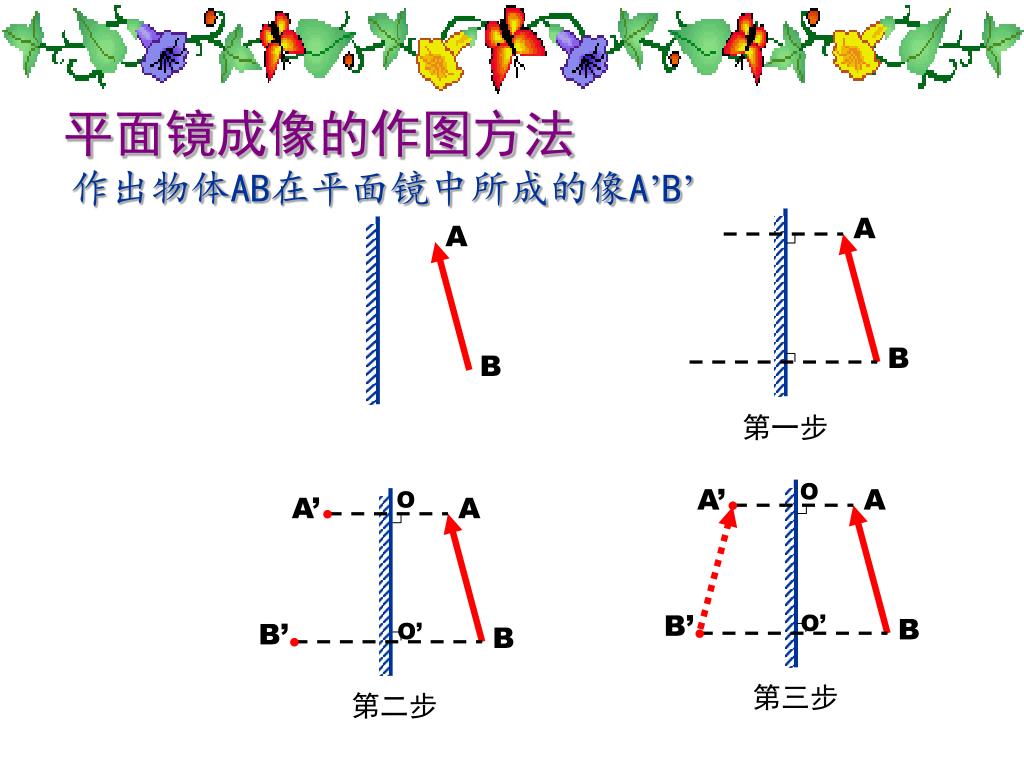

  9. A A B B 第一步 A’ A O O A’ A B’ B O’ B’ O’ B 第三步 第二步 平面镜成像的作图方法 作出物体AB在平面镜中所成的像A’B’

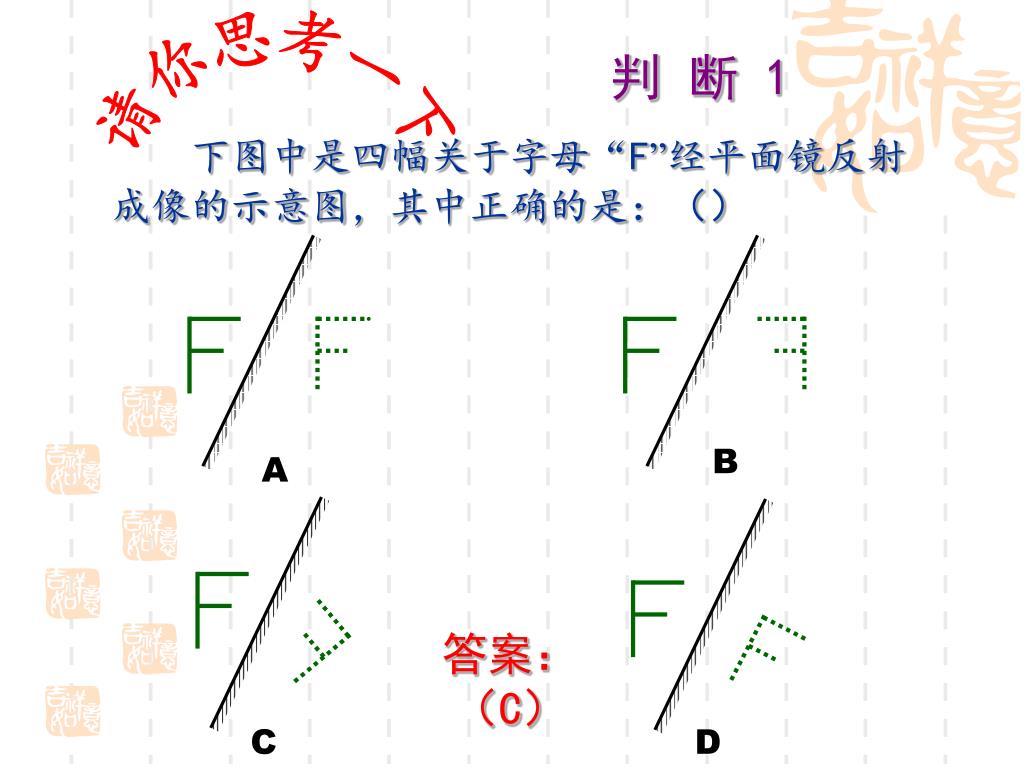

  10. B A C D 判 断 1 请你思考一下 下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（） 答案： （C）

  11. 平面镜的应用 利用平面镜成像观察不容易观察到的动作或部位

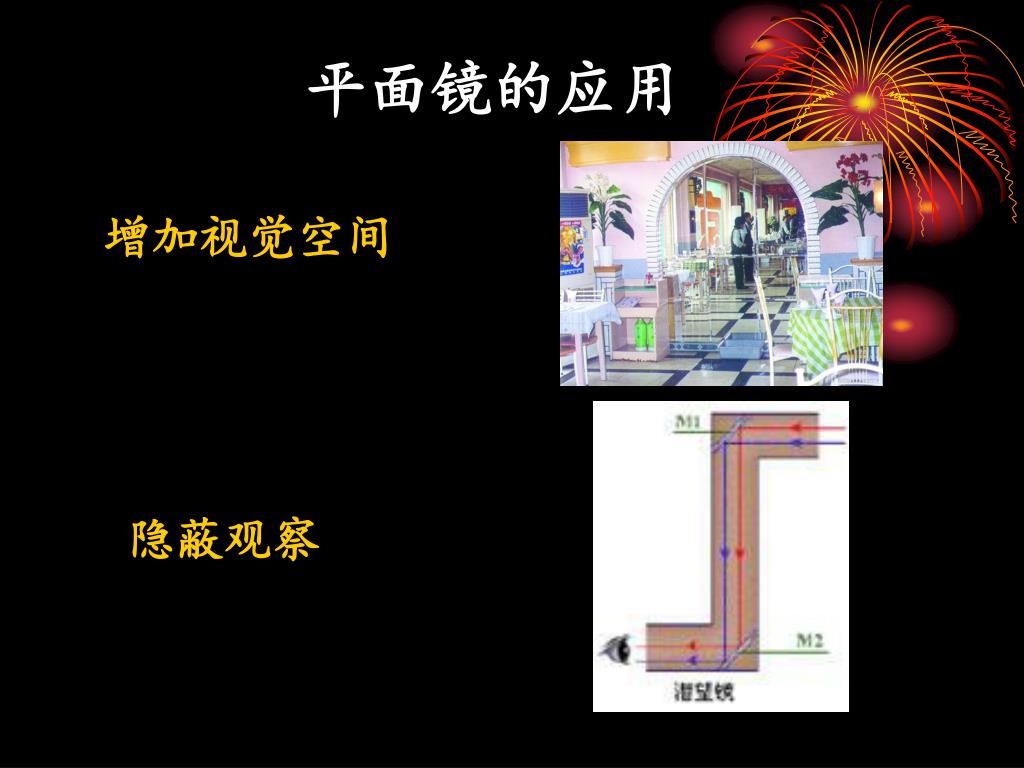

  12. 平面镜的应用 增加视觉空间 隐蔽观察

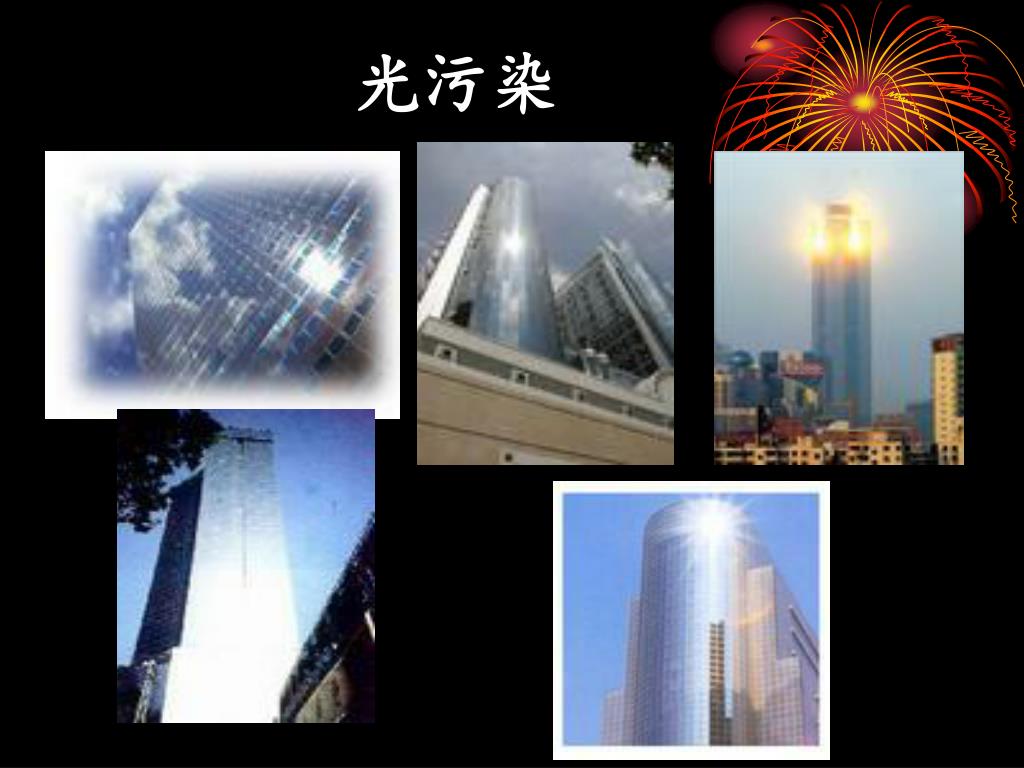

  13. 光污染

  14. 凹面镜的应用

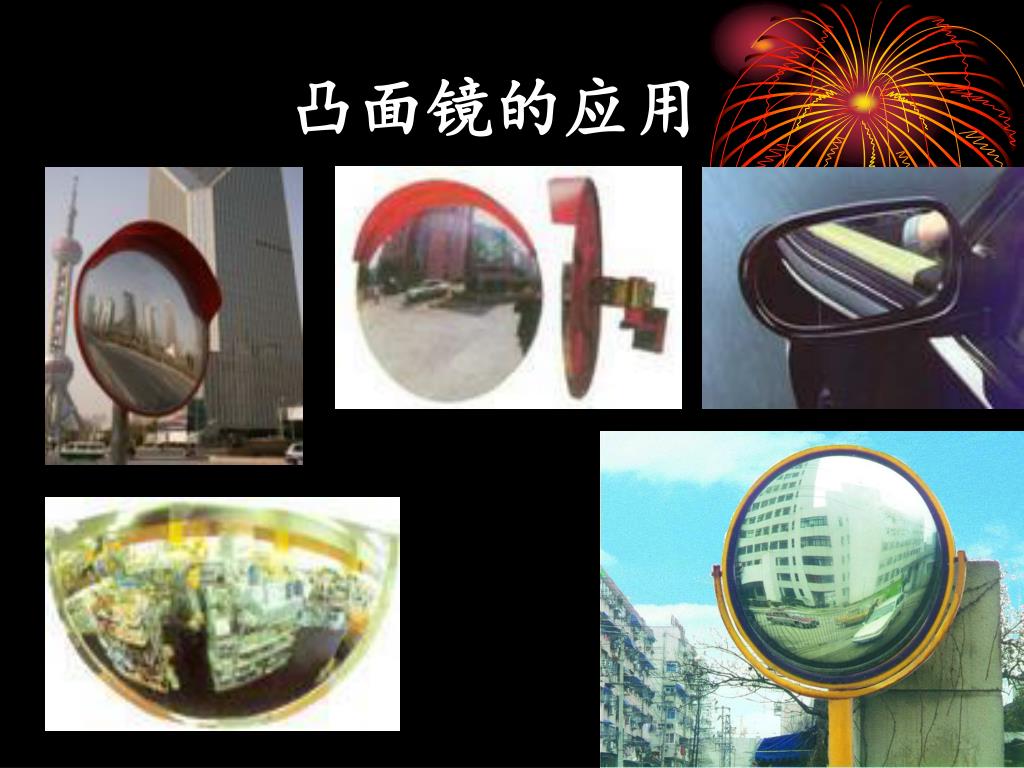

  15. 凸面镜的应用

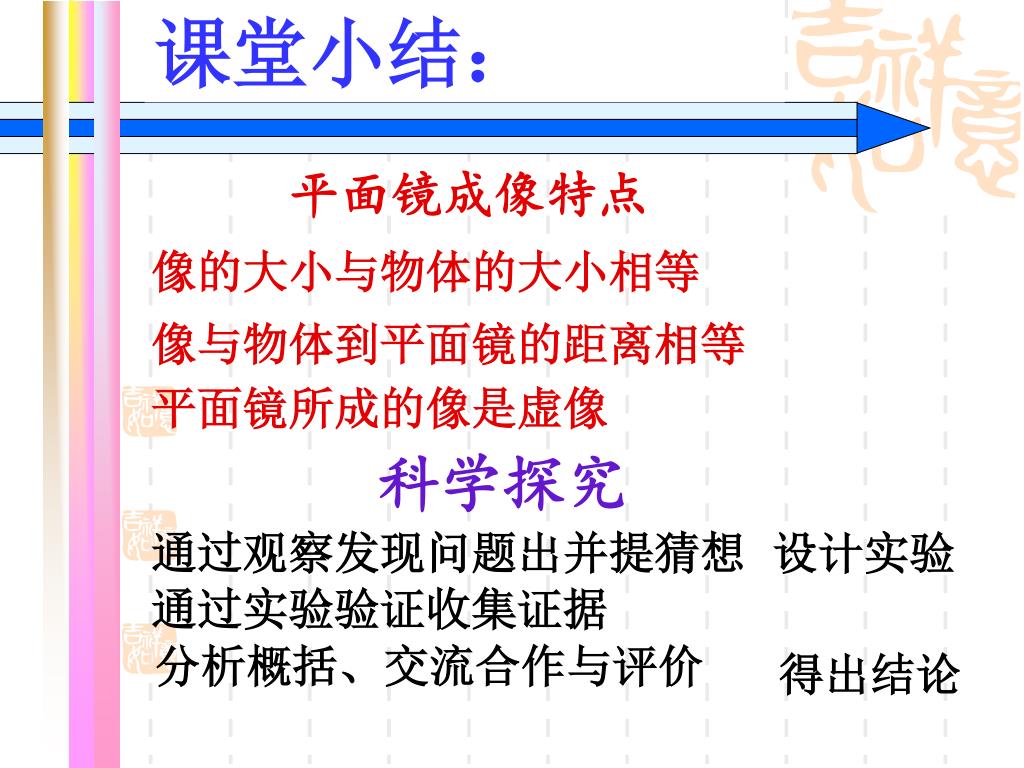

  16. 课堂小结： 通过观察发现问题出并提猜想 设计实验 通过实验验证收集证据 分析概括、交流合作与评价 得出结论 平面镜成像特点 像的大小与物体的大小相等 像与物体到平面镜的距离相等 平面镜所成的像是虚像 科学探究

  17. 谢谢大家！ 北师大七年级(下) 作业：教材P70第3题 制作一个万花筒
