第 6 讲 F 、 S 、 T 、 M 指令

1. 数控车工加工与实训 第6讲 F、S、T、M指令

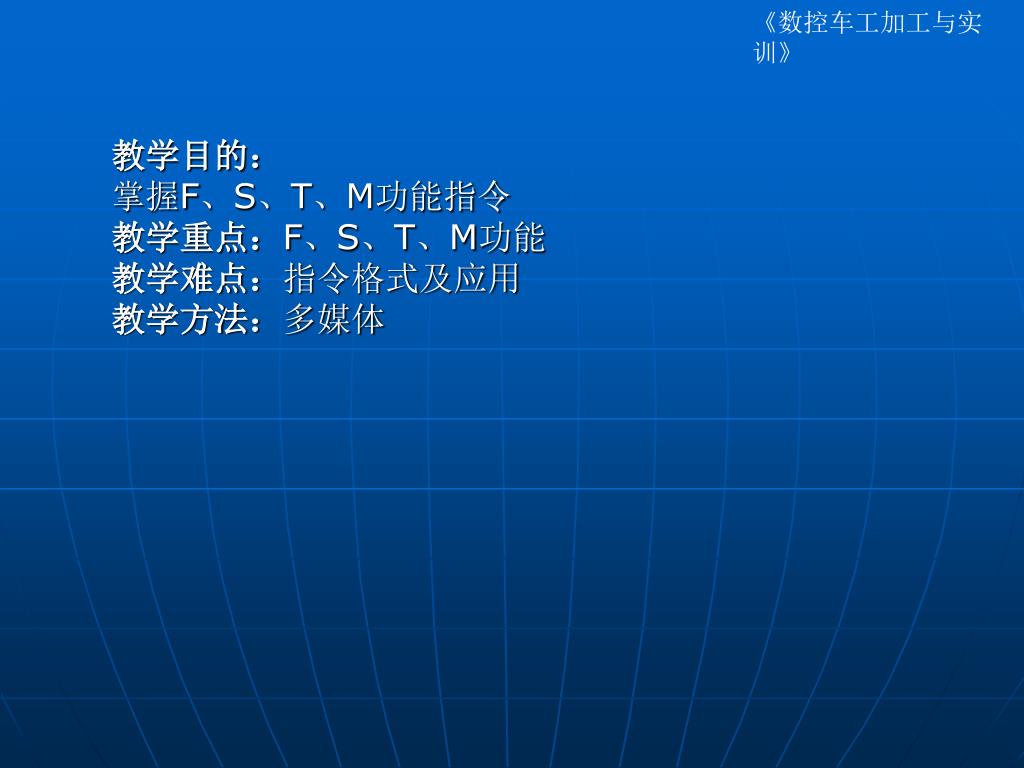

2. 教学目的： 掌握F、S、T、M功能指令 教学重点：F、S、T、M功能 教学难点：指令格式及应用 教学方法：多媒体

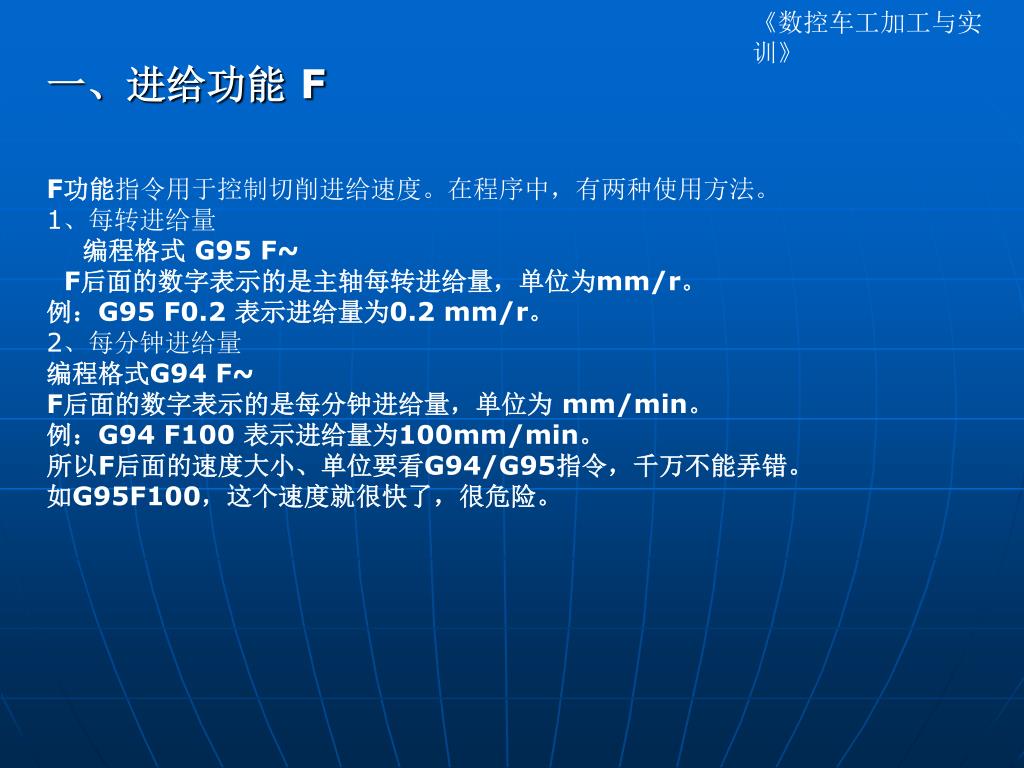

3. F功能指令用于控制切削进给速度。在程序中，有两种使用方法。F功能指令用于控制切削进给速度。在程序中，有两种使用方法。 1、每转进给量 编程格式 G95 F~ F后面的数字表示的是主轴每转进给量，单位为mm/r。 例：G95 F0.2 表示进给量为0.2 mm/r。 2、每分钟进给量 编程格式G94 F~ F后面的数字表示的是每分钟进给量，单位为 mm/min。 例：G94 F100 表示进给量为100mm/min。 所以F后面的速度大小、单位要看G94/G95指令，千万不能弄错。 如G95F100，这个速度就很快了，很危险。 一、进给功能 F

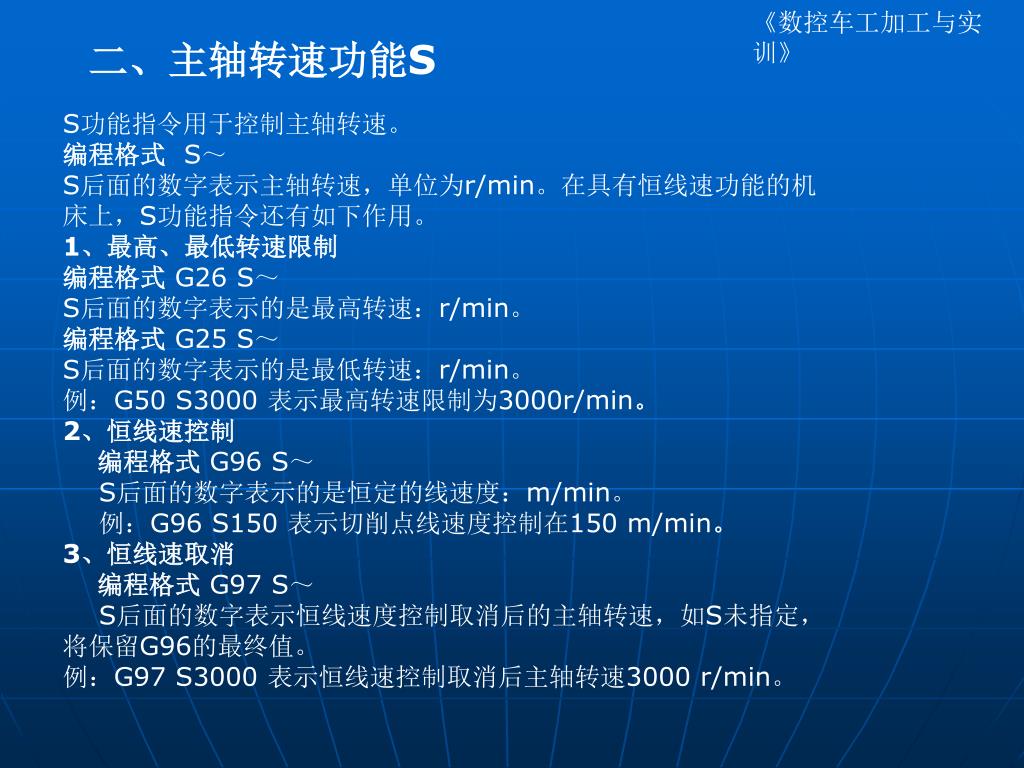

4. S功能指令用于控制主轴转速。 编程格式S～ S后面的数字表示主轴转速，单位为r/min。在具有恒线速功能的机床上，S功能指令还有如下作用。 1、最高、最低转速限制 编程格式G26 S～ S后面的数字表示的是最高转速：r/min。 编程格式G25 S～ S后面的数字表示的是最低转速：r/min。 例：G50 S3000 表示最高转速限制为3000r/min。 2、恒线速控制 编程格式G96 S～ S后面的数字表示的是恒定的线速度：m/min。 例：G96 S150 表示切削点线速度控制在150 m/min。 3、恒线速取消 编程格式G97 S～ S后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留G96的最终值。 例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min。 二、主轴转速功能S

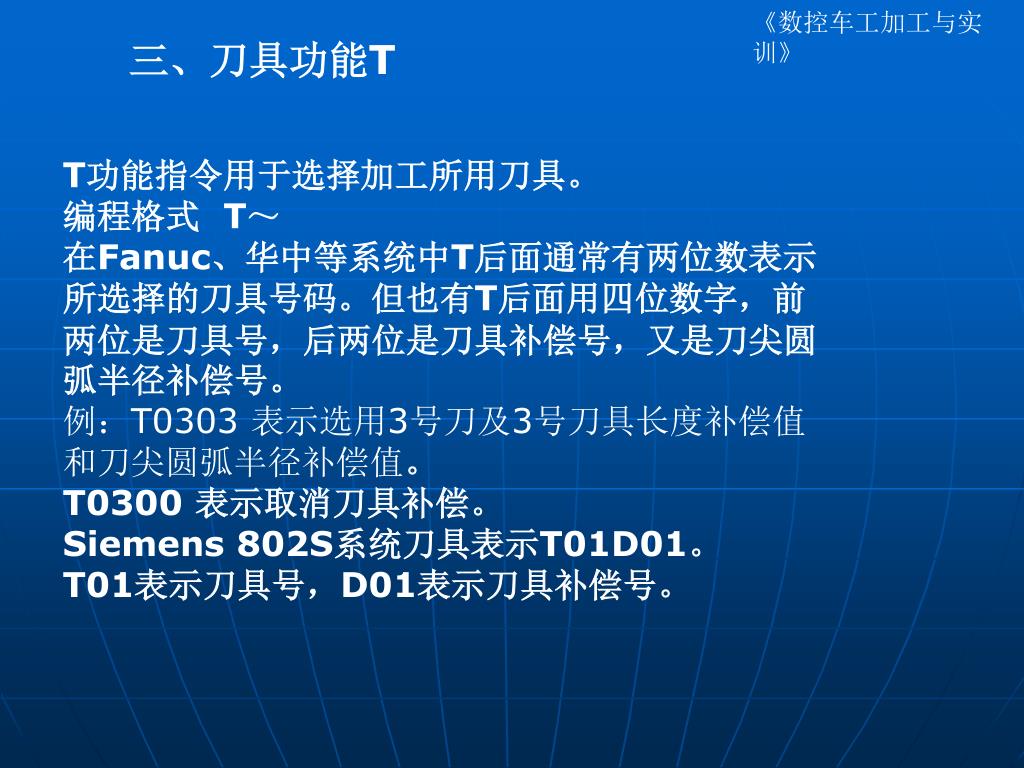

5. T功能指令用于选择加工所用刀具。 编程格式 T～ 在Fanuc、华中等系统中T后面通常有两位数表示所选择的刀具号码。但也有T后面用四位数字，前两位是刀具号，后两位是刀具补偿号，又是刀尖圆弧半径补偿号。 例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。 T0300 表示取消刀具补偿。 Siemens 802S系统刀具表示T01D01。 T01表示刀具号，D01表示刀具补偿号。 三、刀具功能T

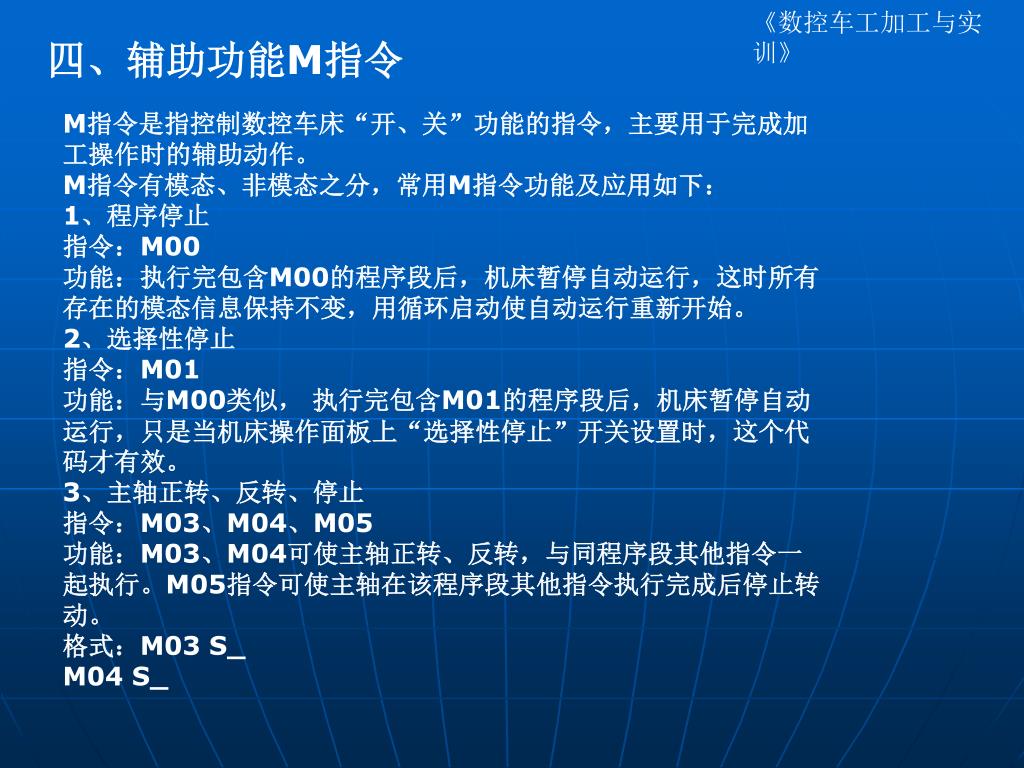

6. M指令是指控制数控车床“开、关”功能的指令，主要用于完成加工操作时的辅助动作。M指令是指控制数控车床“开、关”功能的指令，主要用于完成加工操作时的辅助动作。 M指令有模态、非模态之分，常用M指令功能及应用如下： 1、程序停止 指令：M00 功能：执行完包含M00的程序段后，机床暂停自动运行，这时所有存在的模态信息保持不变，用循环启动使自动运行重新开始。 2、选择性停止 指令：M01 功能：与M00类似， 执行完包含M01的程序段后，机床暂停自动运行，只是当机床操作面板上“选择性停止”开关设置时，这个代码才有效。 3、主轴正转、反转、停止 指令：M03、M04、M05 功能：M03、M04可使主轴正转、反转，与同程序段其他指令一起执行。M05指令可使主轴在该程序段其他指令执行完成后停止转动。 格式：M03 S_ M04 S_ 四、辅助功能M指令

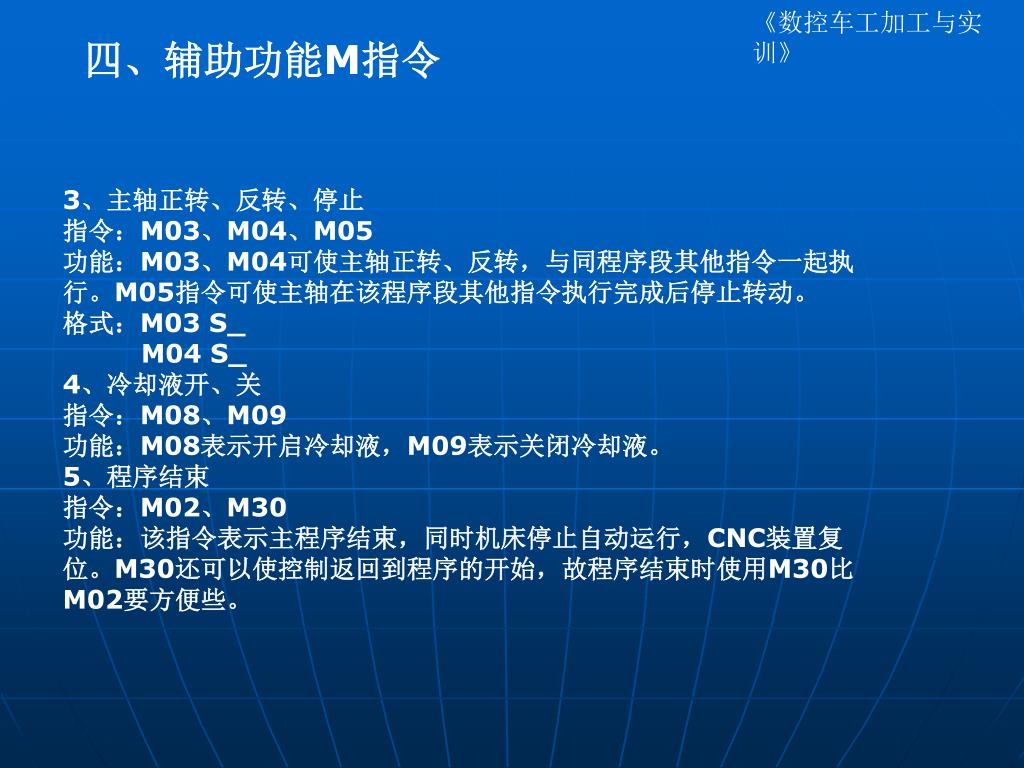

7. 3、主轴正转、反转、停止 指令：M03、M04、M05 功能：M03、M04可使主轴正转、反转，与同程序段其他指令一起执行。M05指令可使主轴在该程序段其他指令执行完成后停止转动。 格式：M03 S_ M04 S_ 4、冷却液开、关 指令：M08、M09 功能：M08表示开启冷却液，M09表示关闭冷却液。 5、程序结束 指令：M02、M30 功能：该指令表示主程序结束，同时机床停止自动运行，CNC装置复位。M30还可以使控制返回到程序的开始，故程序结束时使用M30比M02要方便些。 四、辅助功能M指令

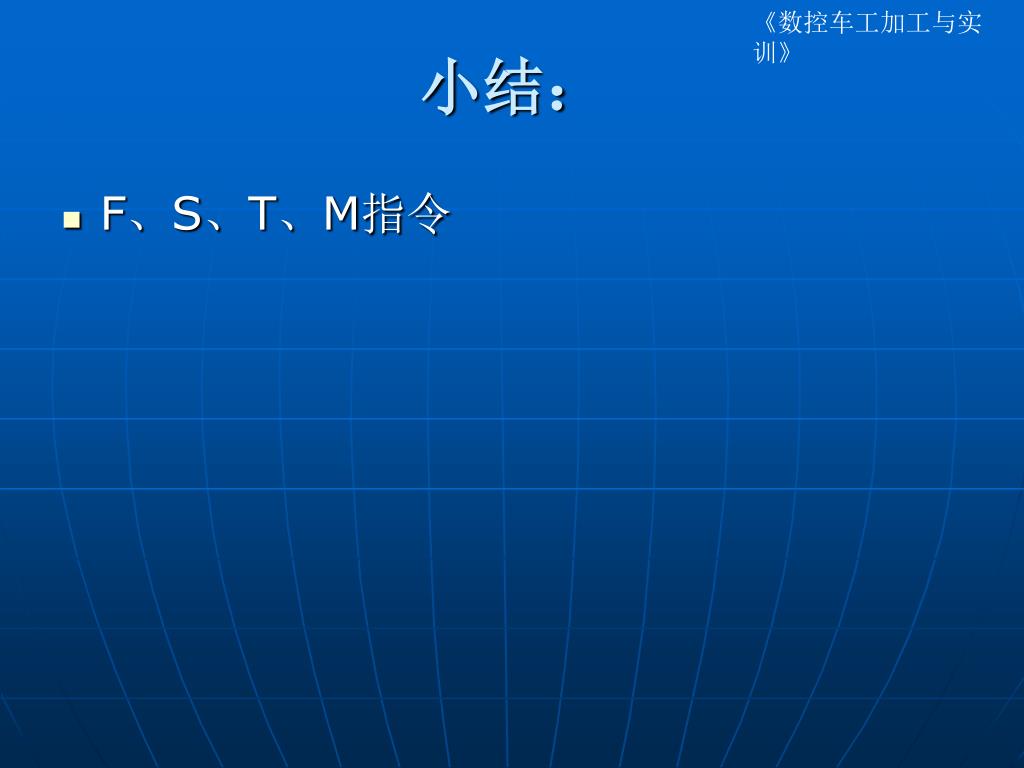

8. 小结： • F、S、T、M指令

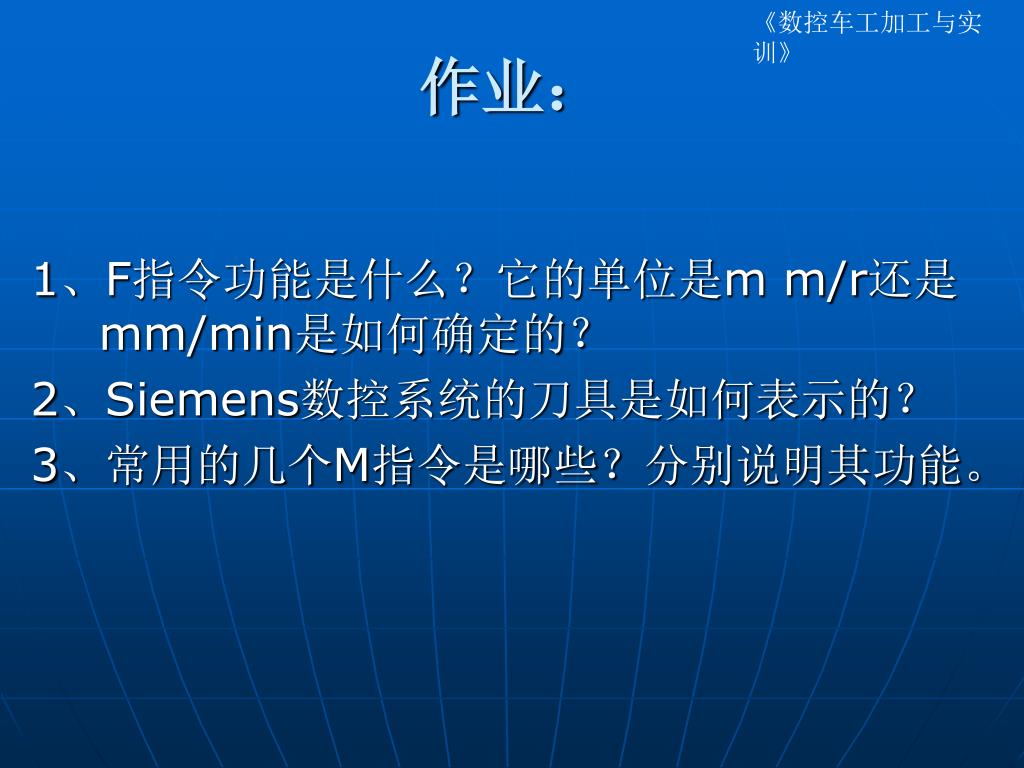

9. 作业： 1、F指令功能是什么？它的单位是m m/r还是mm/min是如何确定的？ 2、Siemens数控系统的刀具是如何表示的？ 3、常用的几个M指令是哪些？分别说明其功能。
