１．９　モンテカルロ解析

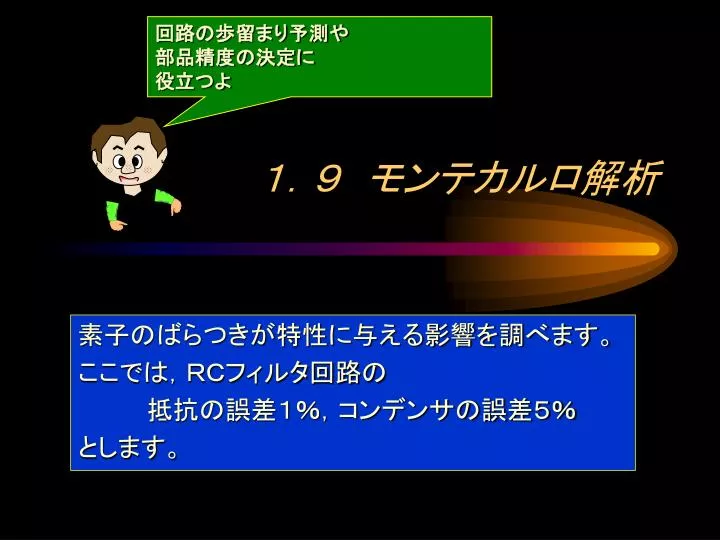

回路の歩留まり予測や 部品精度の決定に 役立つよ. １．９　モンテカルロ解析. 素子のばらつきが特性に与える影響を調べます。 ここでは，ＲＣフィルタ回路の 　　　　抵抗の誤差１％，コンデンサの誤差５％ とします。. 例題とする回路. すでに出てきた回路だから， 回路図作成は省略するよ. １．誤差の入力（１）. ② ＴＯＬＲＲＡＮＣＥを選択. ① R1 のシンボルを選択して 右ボタンをクリックして Edit Properties を選択。 シンボルをダブルクリック してもよい. ２．誤差の入力（２）.

kaden
Download Presentation

１．９　モンテカルロ解析

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 回路の歩留まり予測や 部品精度の決定に 役立つよ １．９　モンテカルロ解析 素子のばらつきが特性に与える影響を調べます。 ここでは，ＲＣフィルタ回路の 　　　　抵抗の誤差１％，コンデンサの誤差５％ とします。

  2. 例題とする回路

  3. すでに出てきた回路だから， 回路図作成は省略するよ １．誤差の入力（１） ② ＴＯＬＲＲＡＮＣＥを選択 ① R1のシンボルを選択して 右ボタンをクリックして Edit Propertiesを選択。 シンボルをダブルクリック してもよい

  4. ２．誤差の入力（２） ③ １％と入力して，ＴＯＬＲＲＡＮＣＥ欄全体を選択 （欄全体を選択することをわすれないように） ④ 「Display」ボタンをクリック

  5. ２．誤差の入力（３） ⑤ 「Ｖａｌｕｅ Only」に チェックをいれ 「ＯＫ」ボタンをクリック 誤差が表示される

  6. ⑥ Ｃ１も同様にして C1のシンボルを選択。 右ボタンをクリックして Edit Propertiesを選択する。 ２．誤差の入力（４） ⑦ ＴＯＬＥＲＡＮＣＥ欄を５％にして 欄全体を選び 「Ｄｉｓｐｌａｙ」ボタンをクリック ⑧ Ｖａｌｕｅ Onlyにチェックをいれ 「ＯＫ」ボタンをクリック

  7. 新規作成のときは，New Simulation Profile 以前のprofileを流用するときは，Edit Simulation Profile ３．Ｓｉｍｕｌａｔｉｏｎ　Ｐｒｏｆｉｌｅ作成／編集（１） ① ＡＣ Sweep/Noiseを選択し，パラメータを指定

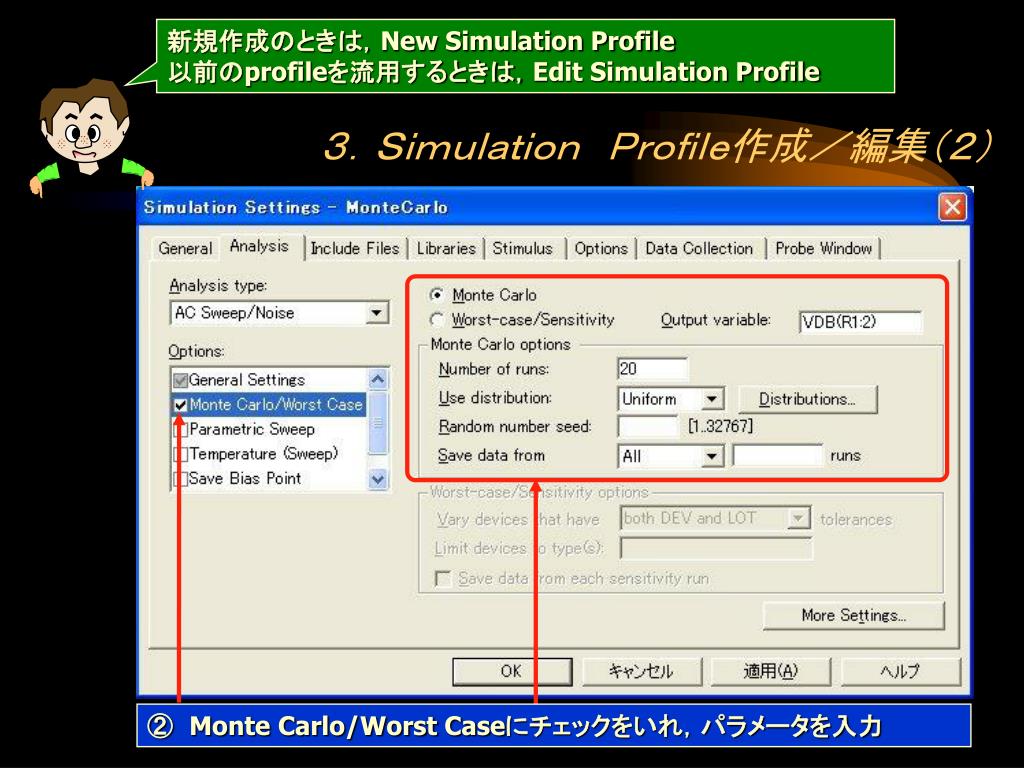

  8. 新規作成のときは，New Simulation Profile 以前のprofileを流用するときは，Edit Simulation Profile ３．Ｓｉｍｕｌａｔｉｏｎ　Ｐｒｏｆｉｌｅ作成／編集（２） ② Monte Carlo/Worst Caseにチェックをいれ，パラメータを入力
