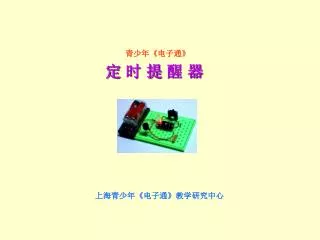

青少年《电子通》

定 时 提 醒 器

上海青少年《电子通》教学研究中心

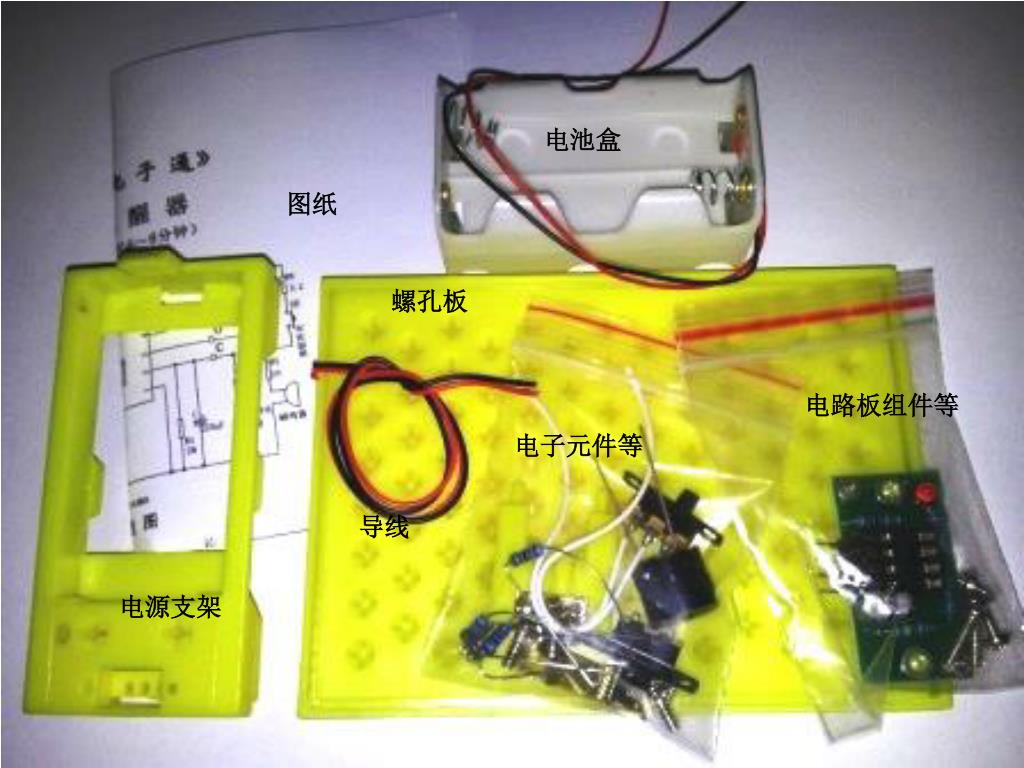

电池盒

图纸

螺孔板

电路板组件等

电子元件等

导线

电源支架

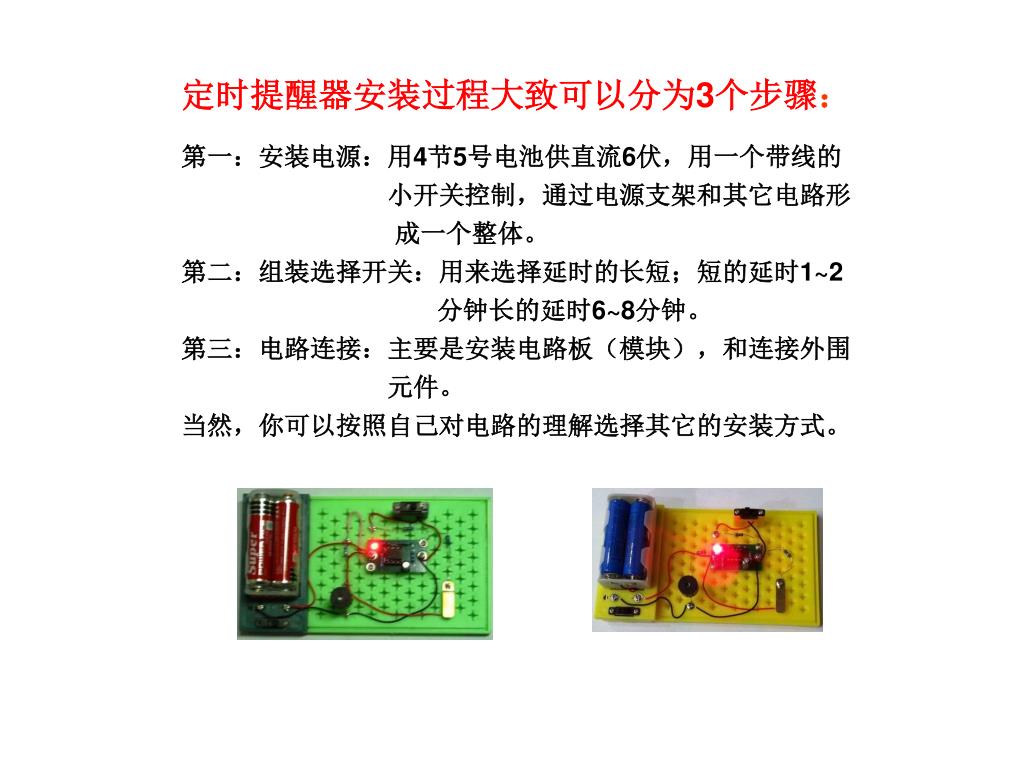

定时提醒器安装过程大致可以分为3个步骤:

第一:安装电源:用4节5号电池供直流6伏,用一个带线的

小开关控制,通过电源支架和其它电路形

成一个整体。

第二:组装选择开关:用来选择延时的长短;短的延时1~2

分钟长的延时6~8分钟。

第三:电路连接:主要是安装电路板(模块),和连接外围

元件。

当然,你可以按照自己对电路的理解选择其它的安装方式。

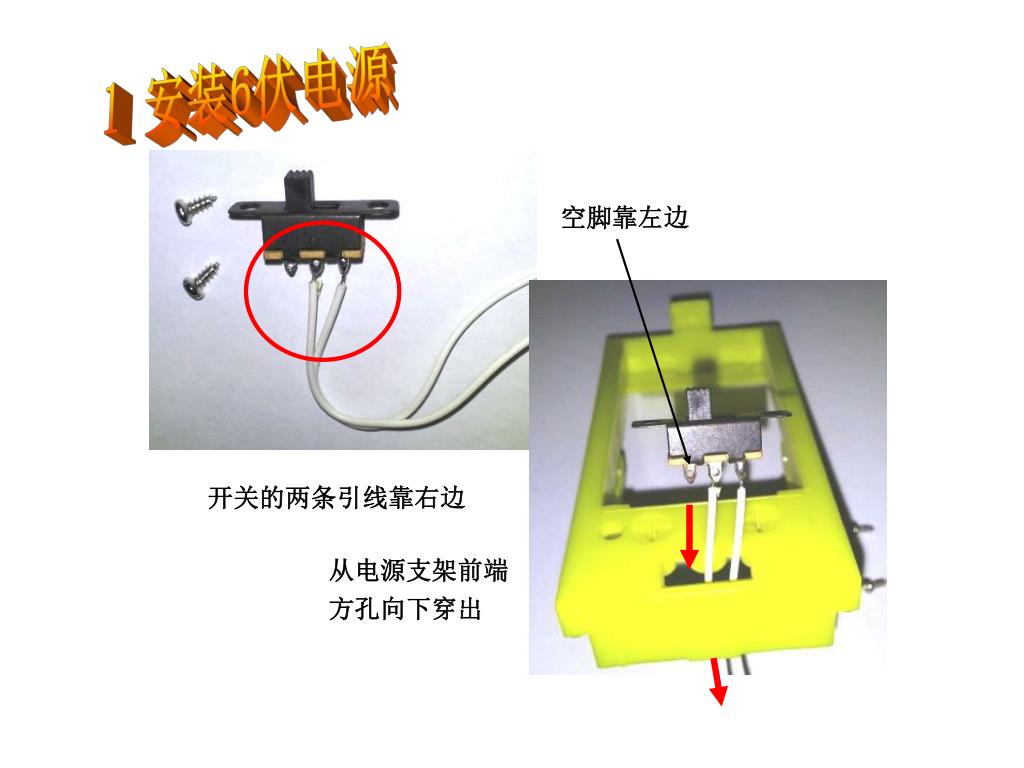

1 安装6伏电源

空脚靠左边

开关的两条引线靠右边

从电源支架前端

方孔向下穿出

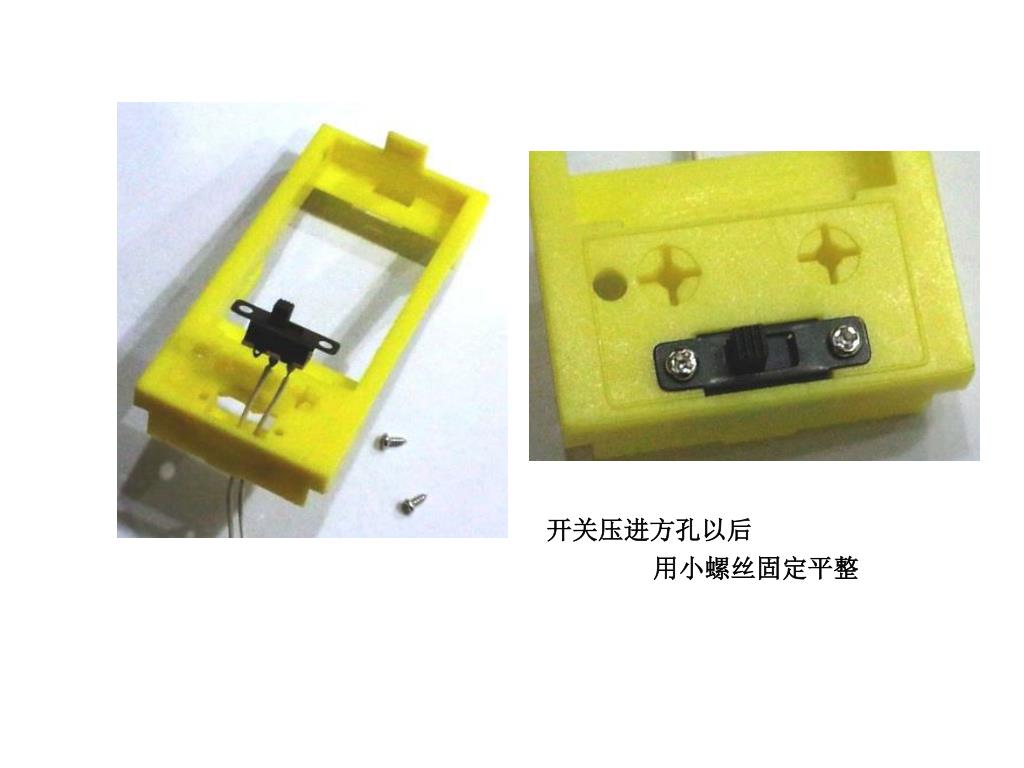

开关压进方孔以后

用小螺丝固定平整

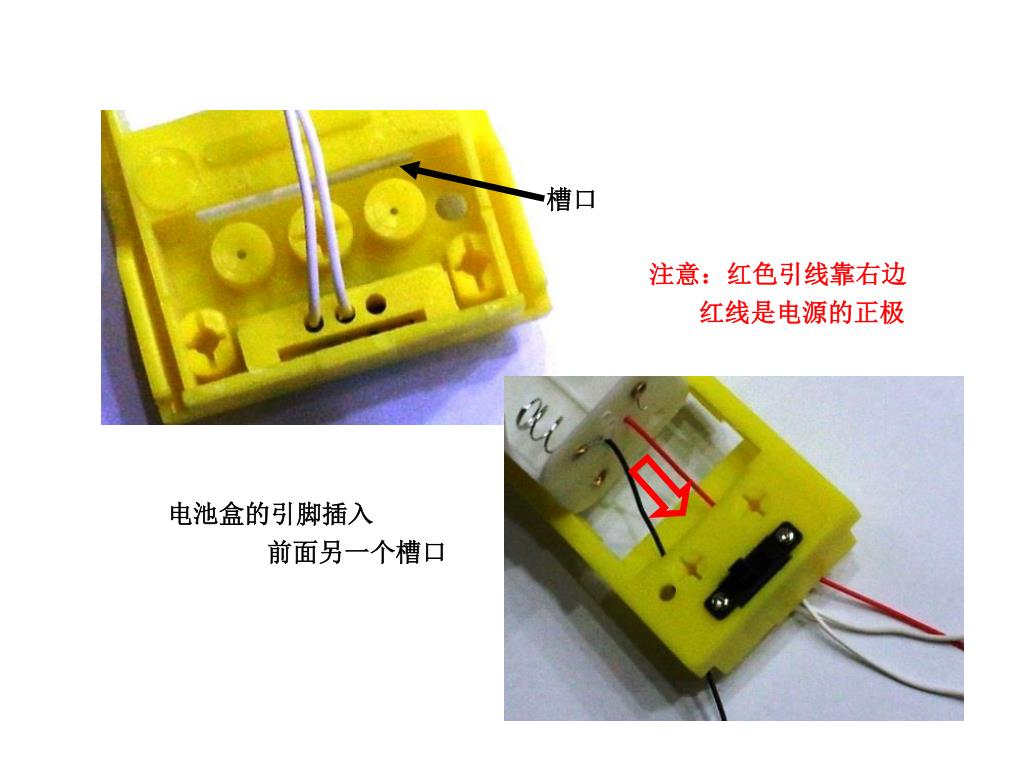

槽口

注意:红色引线靠右边

红线是电源的正极

电池盒的引脚插入

前面另一个槽口

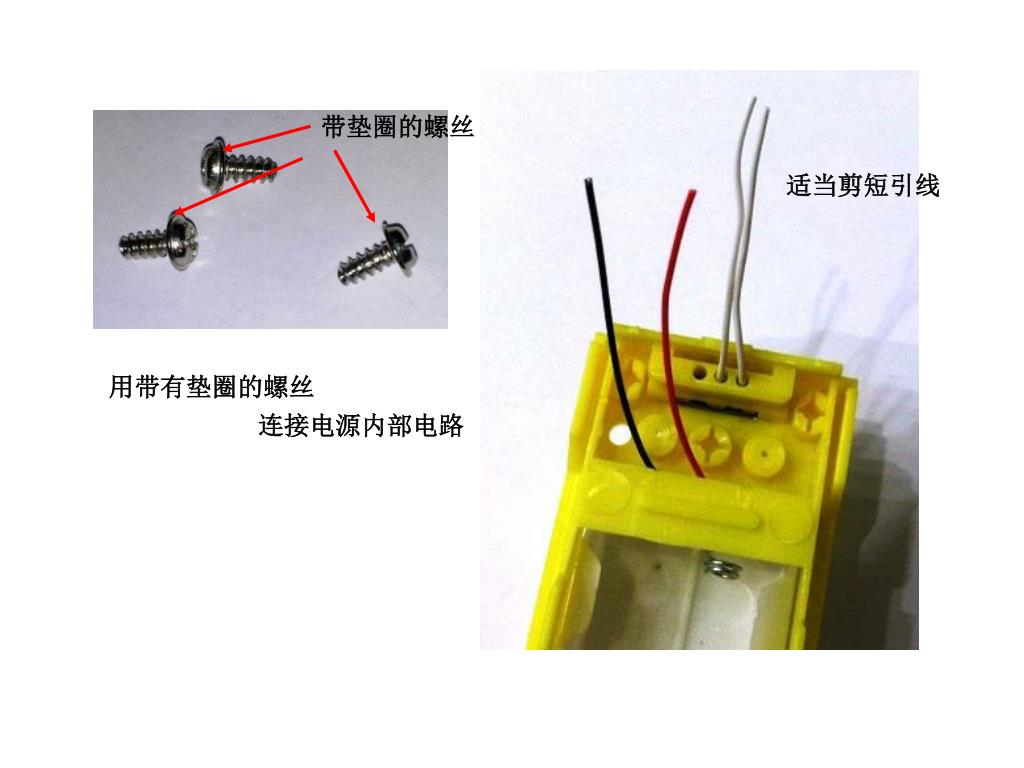

带垫圈的螺丝

适当剪短引线

用带有垫圈的螺丝

连接电源内部电路

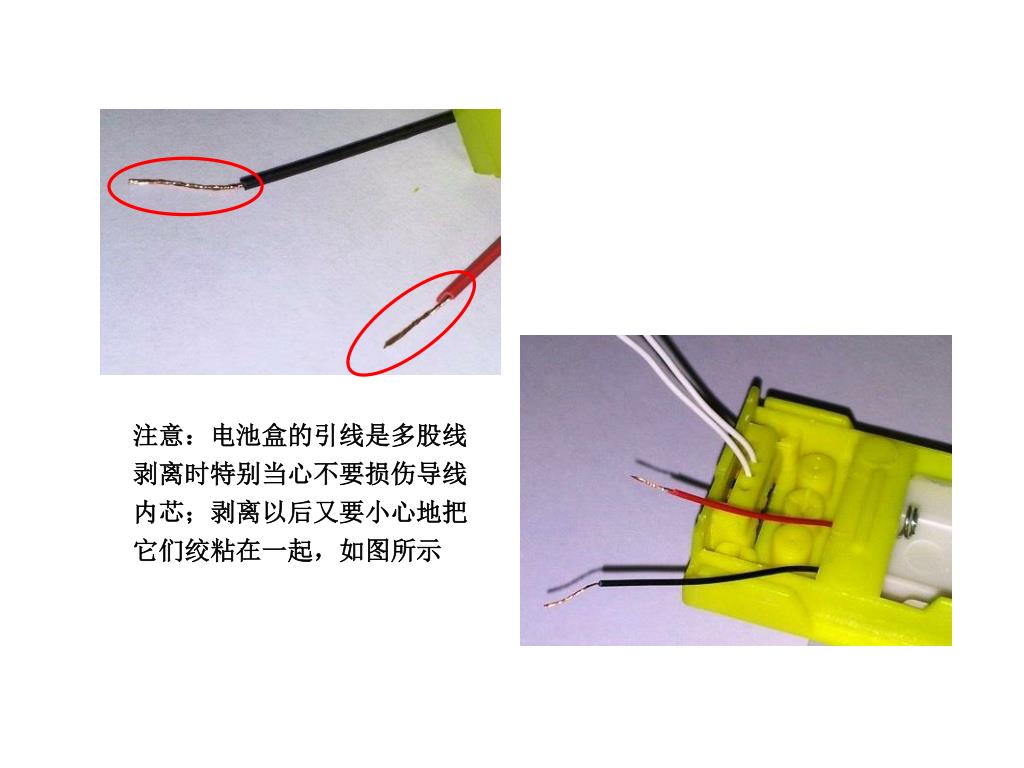

注意:电池盒的引线是多股线

剥离时特别当心不要损伤导线

内芯;剥离以后又要小心地把

它们绞粘在一起,如图所示

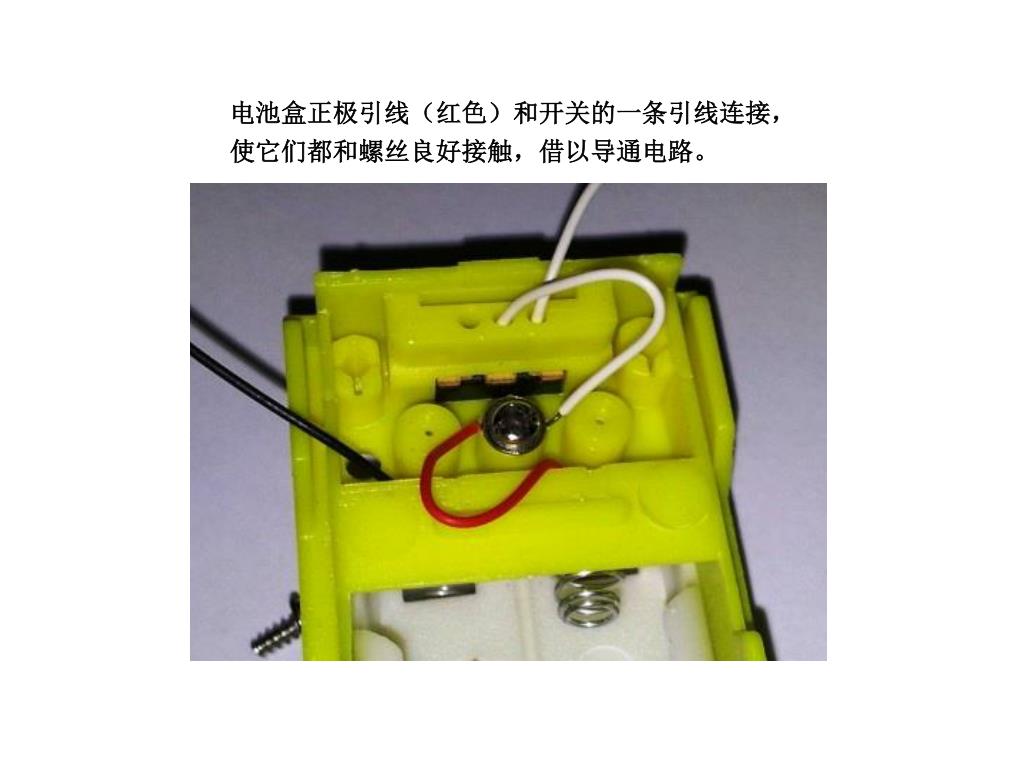

电池盒正极引线(红色)和开关的一条引线连接,电池盒正极引线(红色)和开关的一条引线连接,

使它们都和螺丝良好接触,借以导通电路。

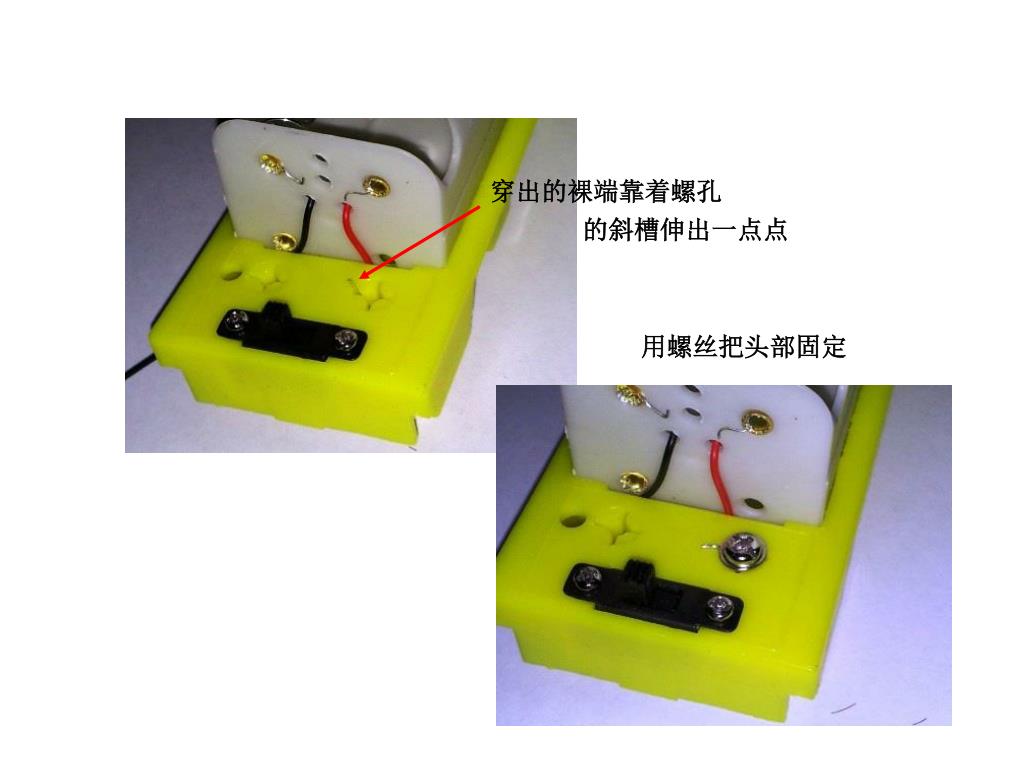

把开关的傍边一条引线剥电池盒正极引线(红色)和开关的一条引线连接,

离以后插入右边的小孔


穿出的裸端靠着螺孔电池盒正极引线(红色)和开关的一条引线连接,

的斜槽伸出一点点

用螺丝把头部固定

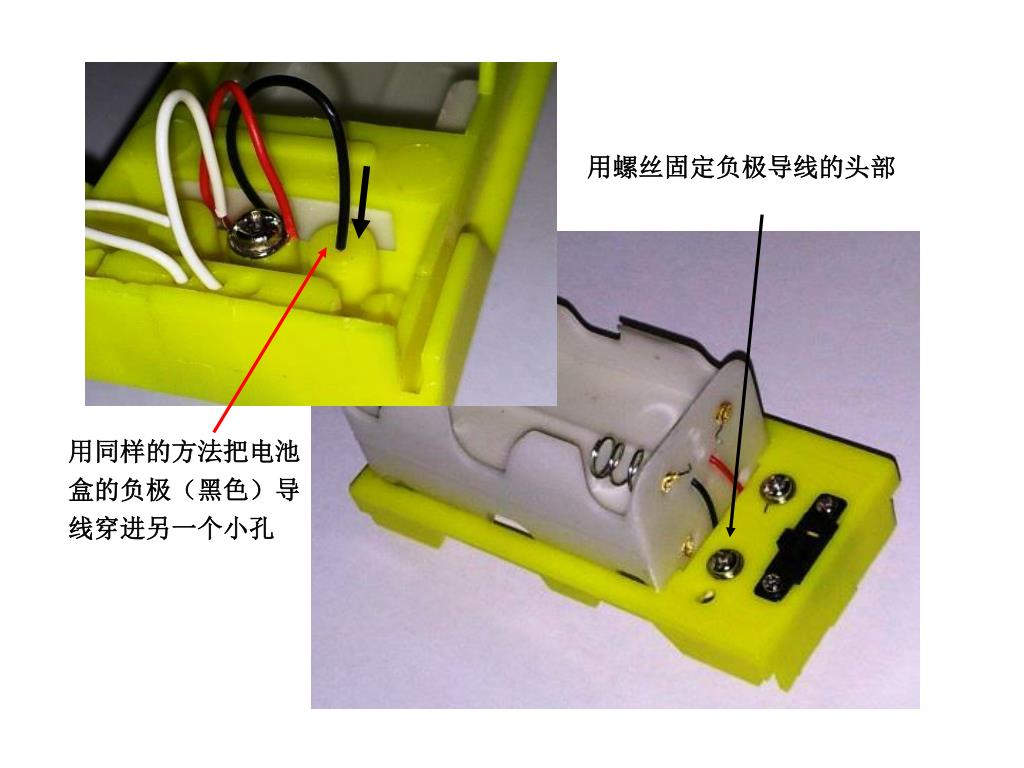

用螺丝固定负极导线的头部电池盒正极引线(红色)和开关的一条引线连接,

用同样的方法把电池

盒的负极(黑色)导

线穿进另一个小孔

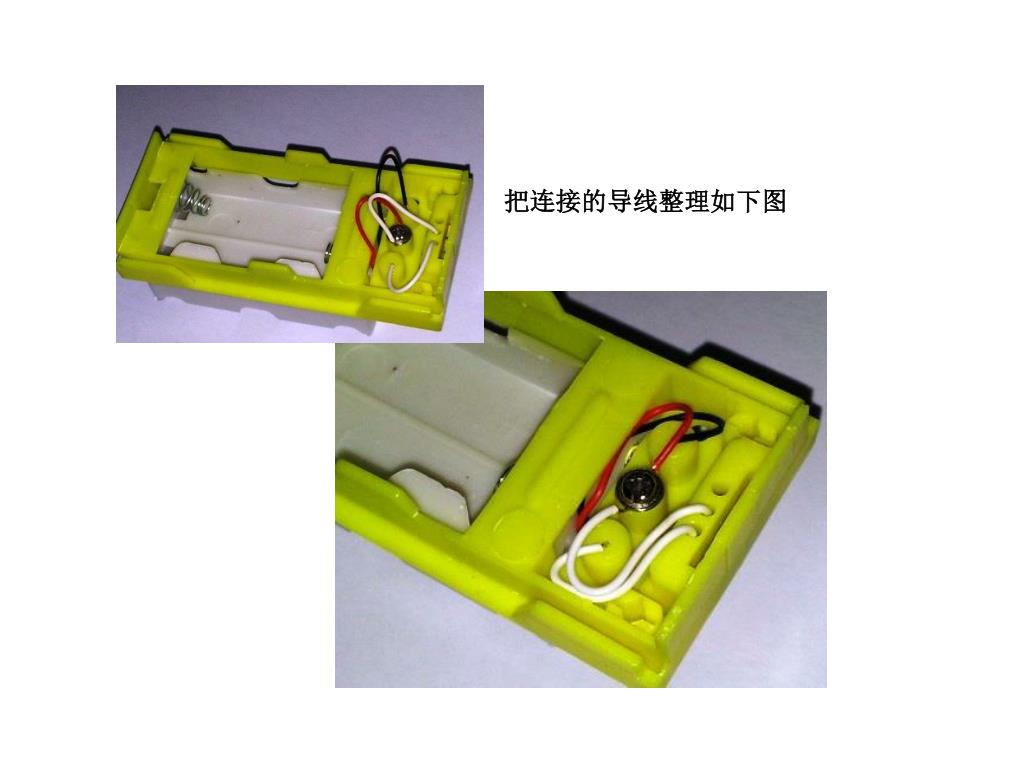

把连接的导线整理如下图电池盒正极引线(红色)和开关的一条引线连接,

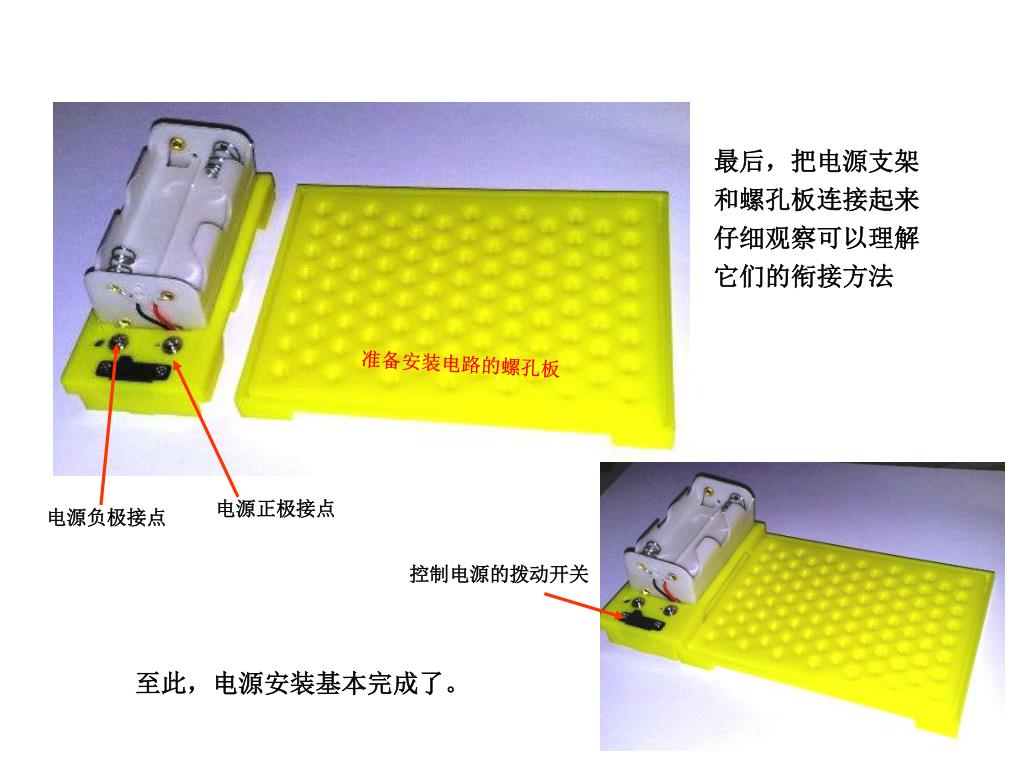

最后,把电源支架电池盒正极引线(红色)和开关的一条引线连接,

和螺孔板连接起来

仔细观察可以理解

它们的衔接方法

准备安装电路的螺孔板

电源正极接点

电源负极接点

控制电源的拨动开关

至此,电源安装基本完成了。

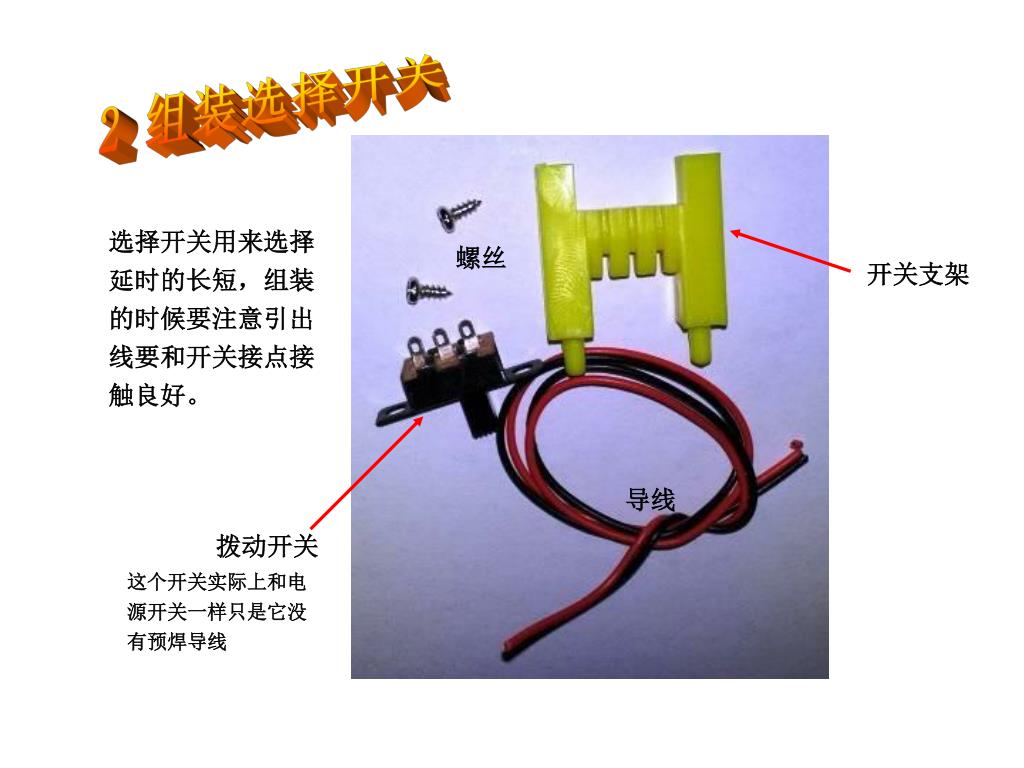

2 电池盒正极引线(红色)和开关的一条引线连接,组装选择开关

选择开关用来选择

延时的长短,组装

的时候要注意引出

线要和开关接点接

触良好。

螺丝

开关支架

导线

拨动开关

这个开关实际上和电

源开关一样只是它没

有预焊导线

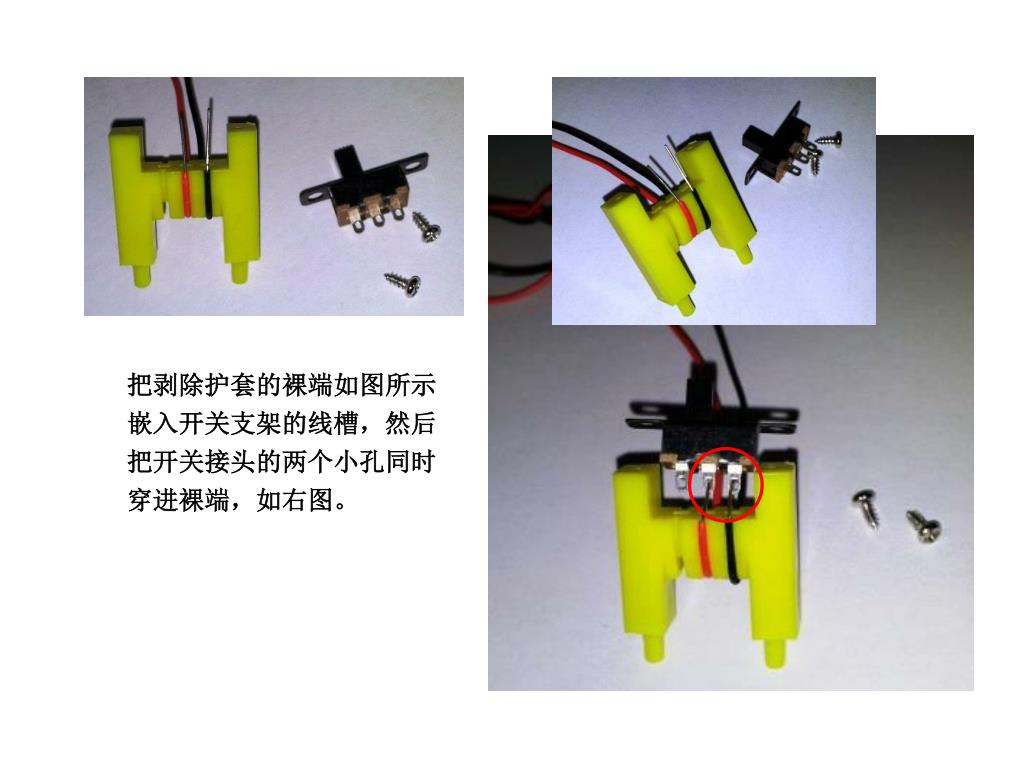

把剥除护套的裸端如图所示电池盒正极引线(红色)和开关的一条引线连接,

嵌入开关支架的线槽,然后

把开关接头的两个小孔同时

穿进裸端,如右图。

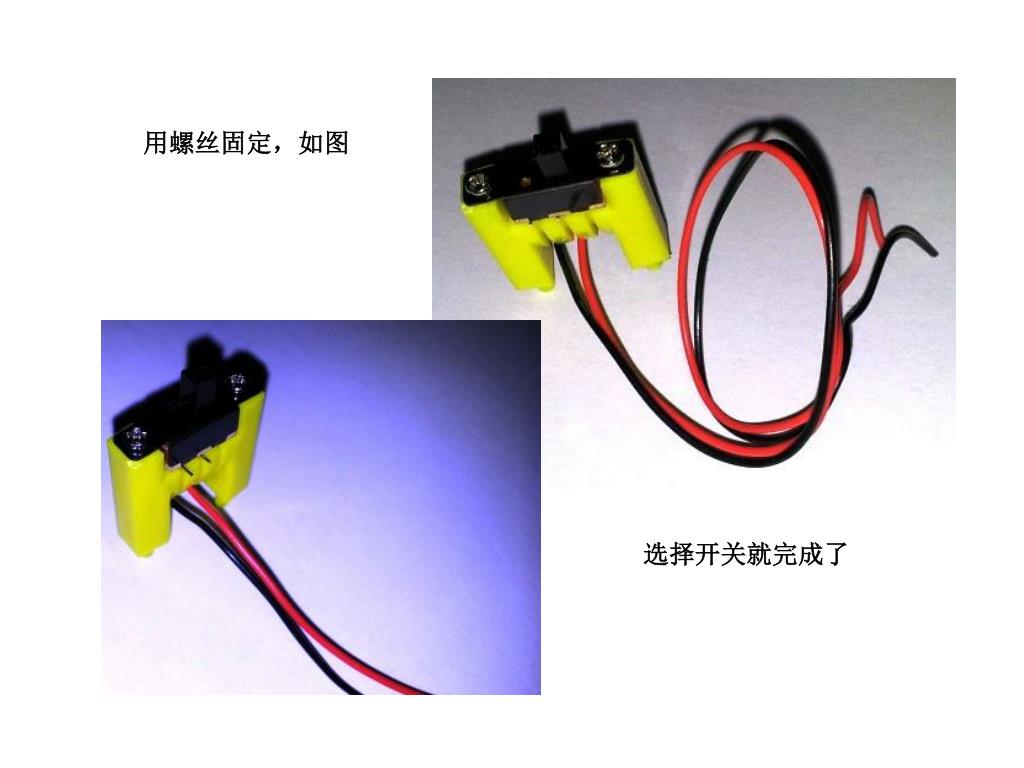

用螺丝固定,如图电池盒正极引线(红色)和开关的一条引线连接,

选择开关就完成了

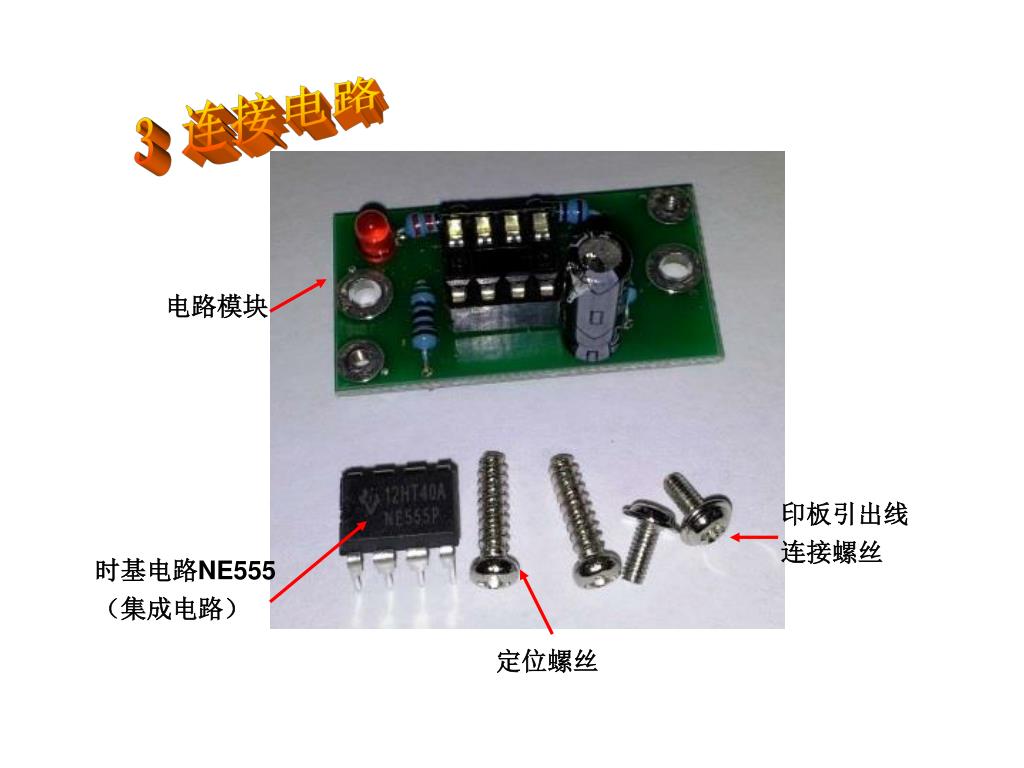

3 电池盒正极引线(红色)和开关的一条引线连接,连接电路

电路模块

印板引出线

连接螺丝

时基电路NE555

(集成电路)

定位螺丝

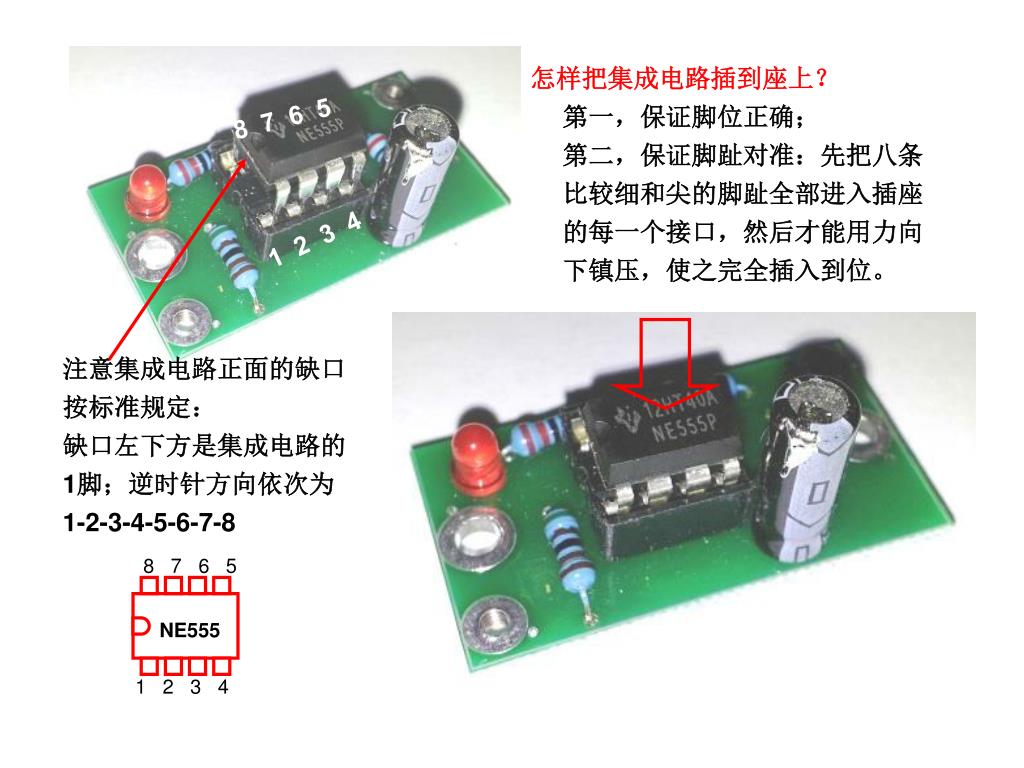

怎样把集成电路插到座上?电池盒正极引线(红色)和开关的一条引线连接,

第一,保证脚位正确;

第二,保证脚趾对准:先把八条

比较细和尖的脚趾全部进入插座

的每一个接口,然后才能用力向

下镇压,使之完全插入到位。

8 7 6 5

1 2 3 4

注意集成电路正面的缺口

按标准规定:

缺口左下方是集成电路的

1脚;逆时针方向依次为

1-2-3-4-5-6-7-8

8 7 6 5

NE555

1 2 3 4

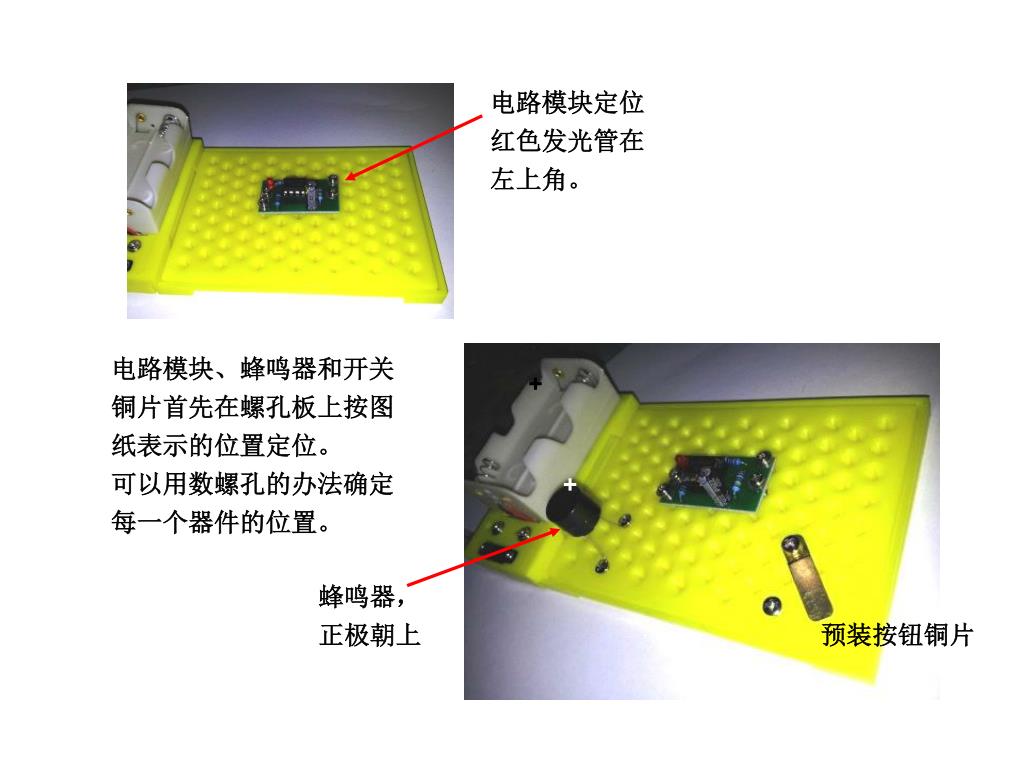

电路模块定位电池盒正极引线(红色)和开关的一条引线连接,

红色发光管在

左上角。

电路模块、蜂鸣器和开关

铜片首先在螺孔板上按图

纸表示的位置定位。

可以用数螺孔的办法确定

每一个器件的位置。

+

+

蜂鸣器,

正极朝上

预装按钮铜片


识别电阻:电池盒正极引线(红色)和开关的一条引线连接,

作品共用到三个电阻(模块中不计),它们分别是2.2欧姆、20欧姆和330K(千欧)。

它们就是所谓“五色环电阻”:从左向右排序,第五环(最右边)一般都是棕色的代表

电阻的精度,其它各环表示电阻的阻值,国际上有统一的非常科学的规定,可以以后

学习。这里我们只提示如下:

1、左边两环红色而第4环金色的是2.2欧姆(色环:红红黑金 棕)

2、左边一环红色而第4环银色的是20欧姆(色环:红红黑银 棕)

3、另一个,有两环橙色的是330K(千欧)(色环:橙橙黑橙 棕)

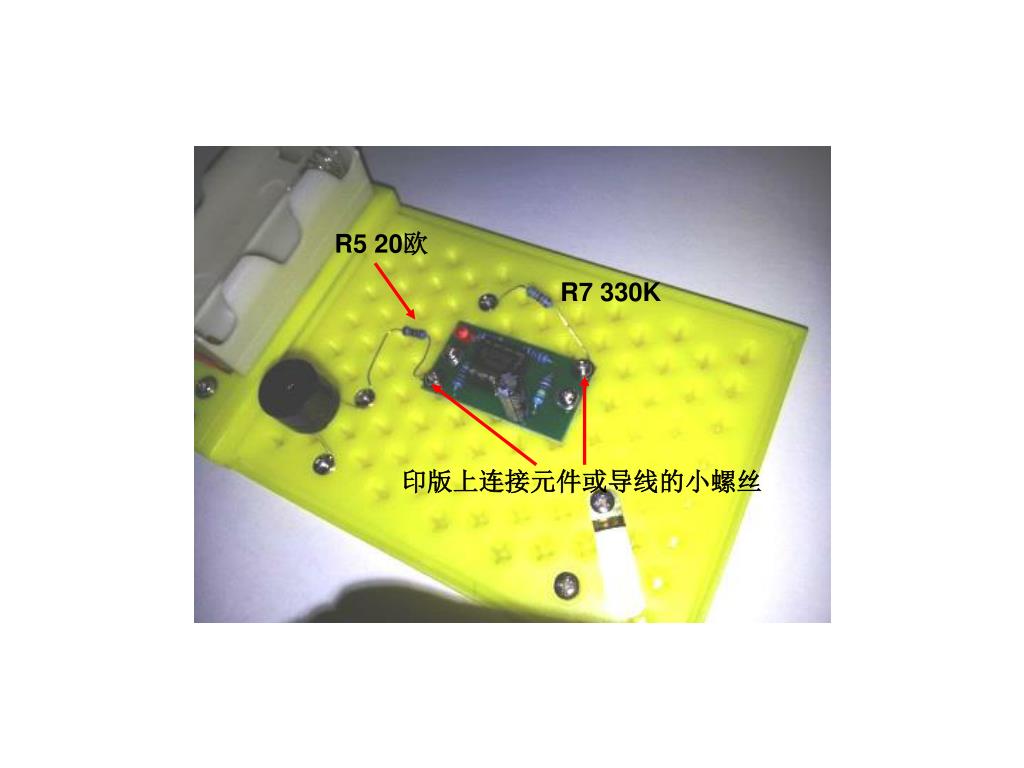

R5 20电池盒正极引线(红色)和开关的一条引线连接,欧

R7 330K

印版上连接元件或导线的小螺丝

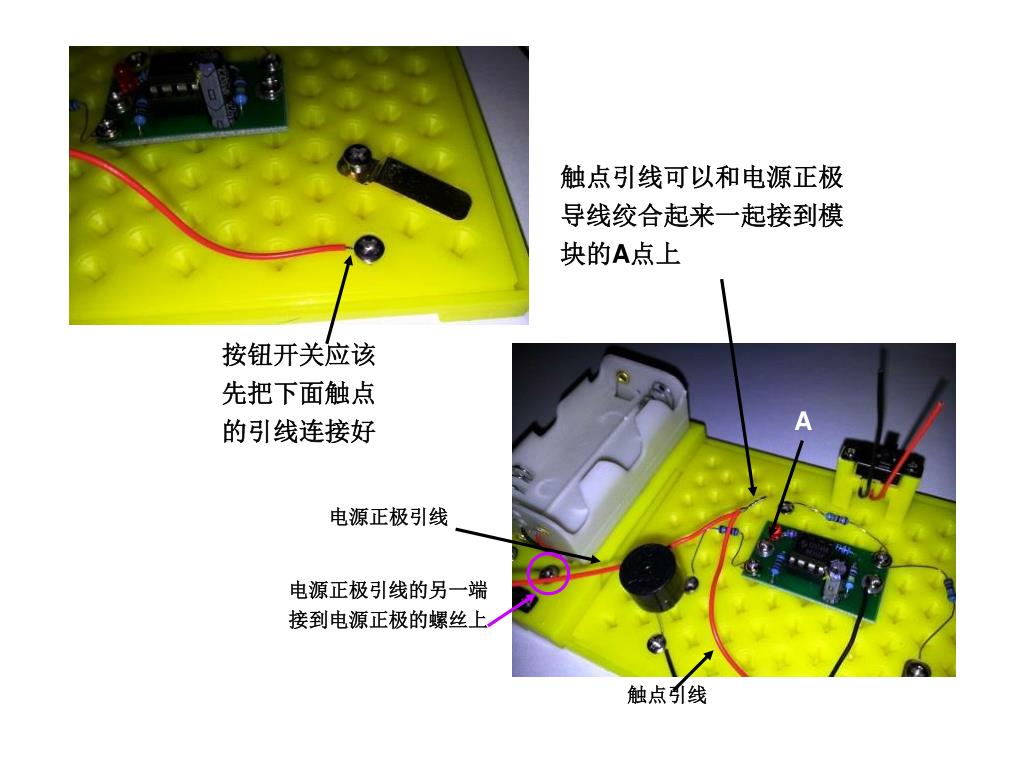

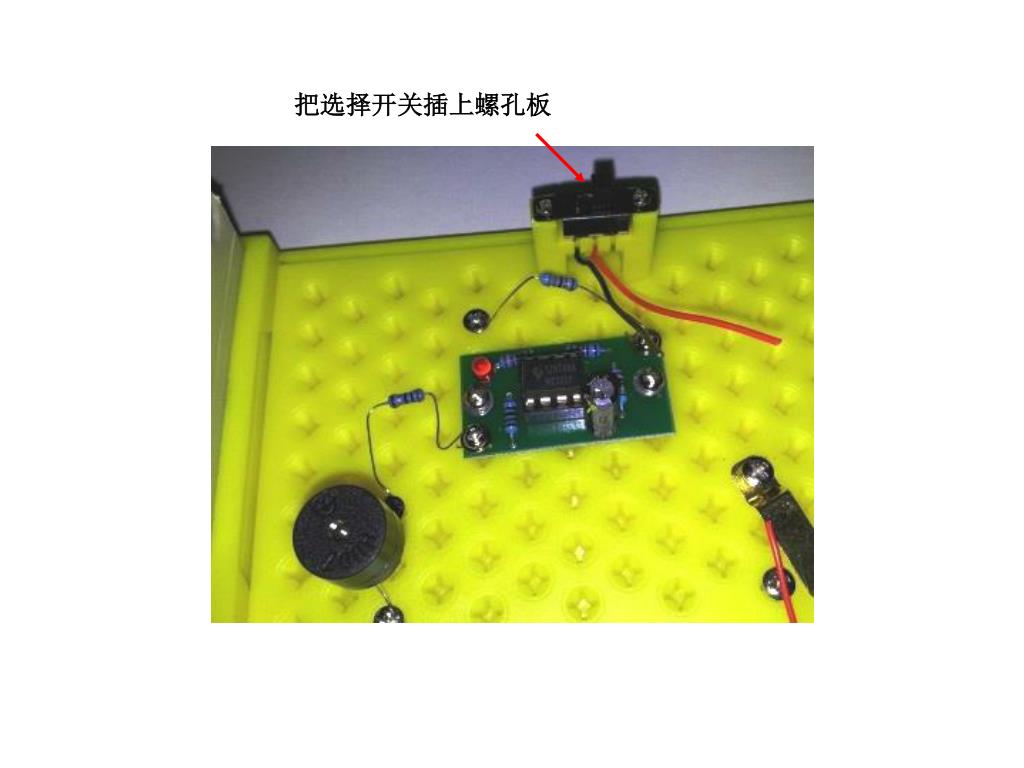

把选择开关插上螺孔板电池盒正极引线(红色)和开关的一条引线连接,


触点引线可以和电源正极电池盒正极引线(红色)和开关的一条引线连接,

导线绞合起来一起接到模

块的A点上

按钮开关应该

先把下面触点

的引线连接好

A

电源正极引线

电源正极引线的另一端

接到电源正极的螺丝上

触点引线

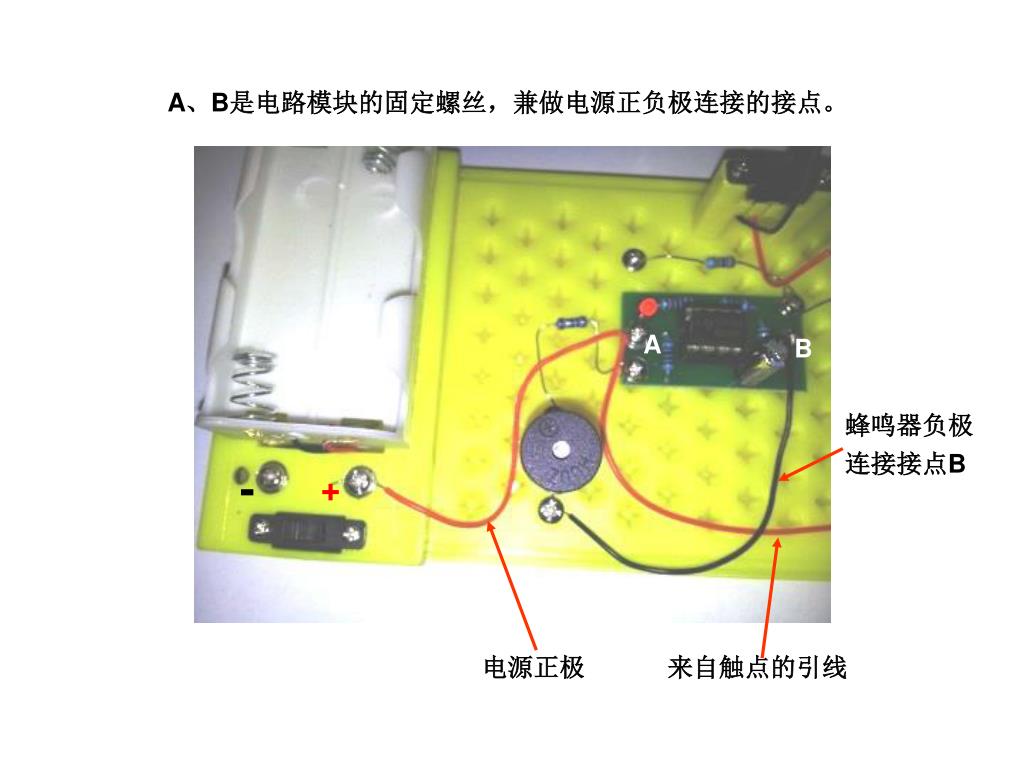

A电池盒正极引线(红色)和开关的一条引线连接,、B是电路模块的固定螺丝,兼做电源正负极连接的接点。

A

B

蜂鸣器负极

连接接点B

-

+

电源正极

来自触点的引线

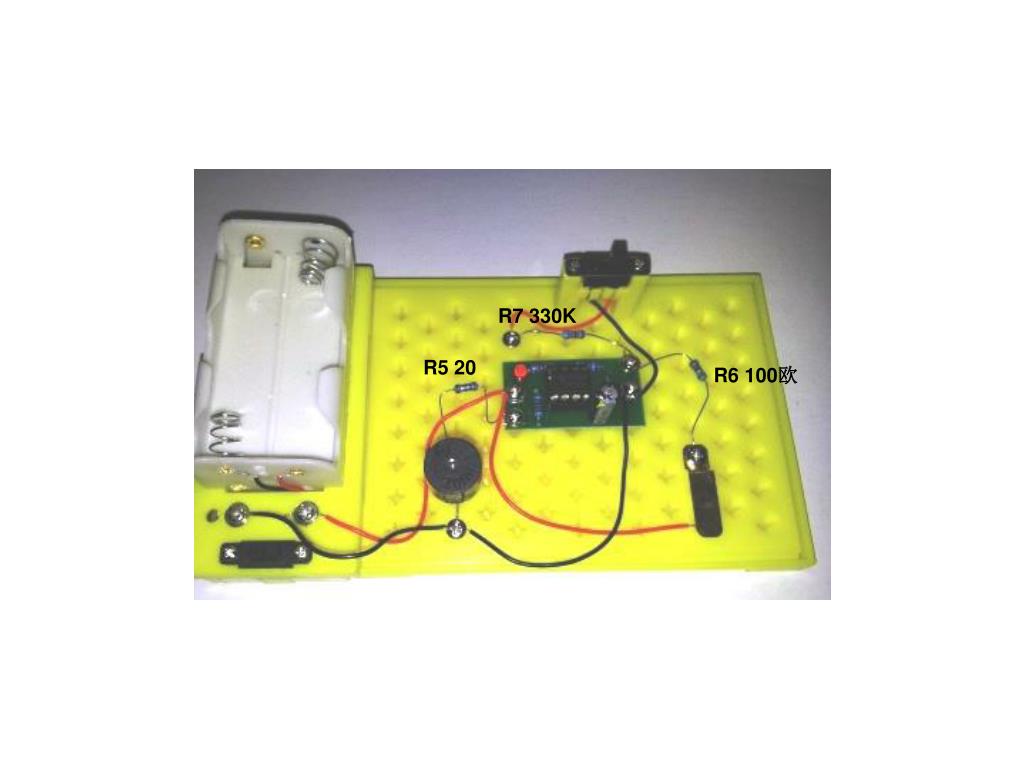

R7 330K电池盒正极引线(红色)和开关的一条引线连接,

R5 20

R6 100欧

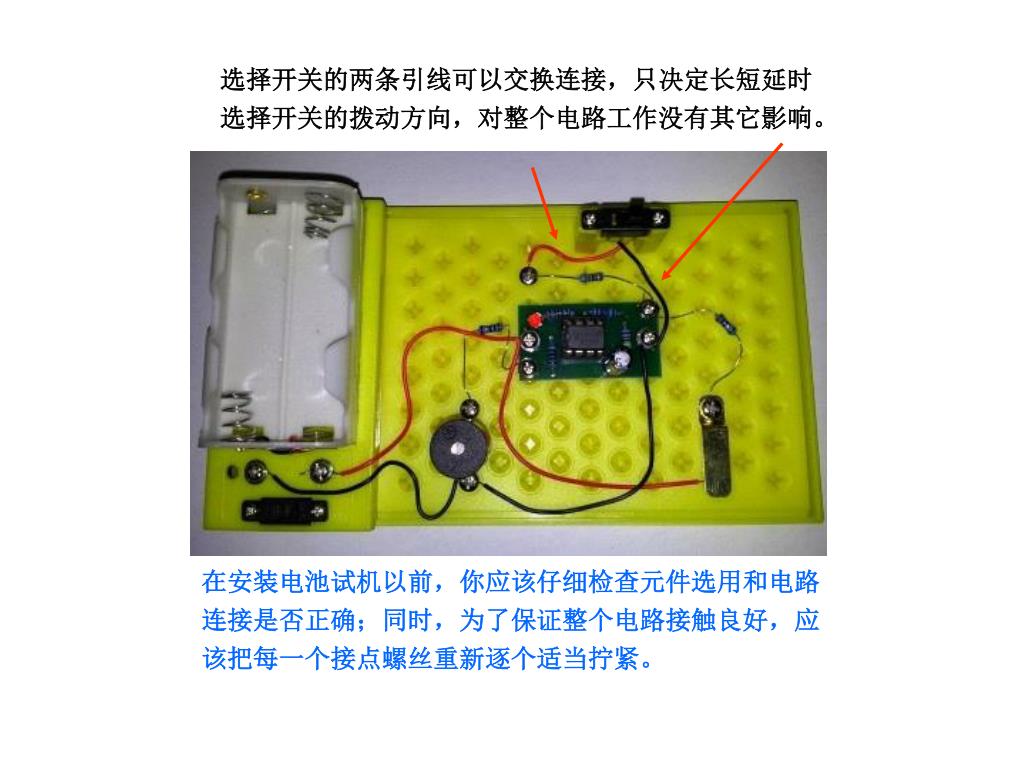

选择开关的两条引线可以交换连接,只决定长短延时选择开关的两条引线可以交换连接,只决定长短延时

选择开关的拨动方向,对整个电路工作没有其它影响。

在安装电池试机以前,你应该仔细检查元件选用和电路

连接是否正确;同时,为了保证整个电路接触良好,应

该把每一个接点螺丝重新逐个适当拧紧。


通电试机选择开关的两条引线可以交换连接,只决定长短延时

把电池盒的一端拉起,先装下面

面2节5号电池……

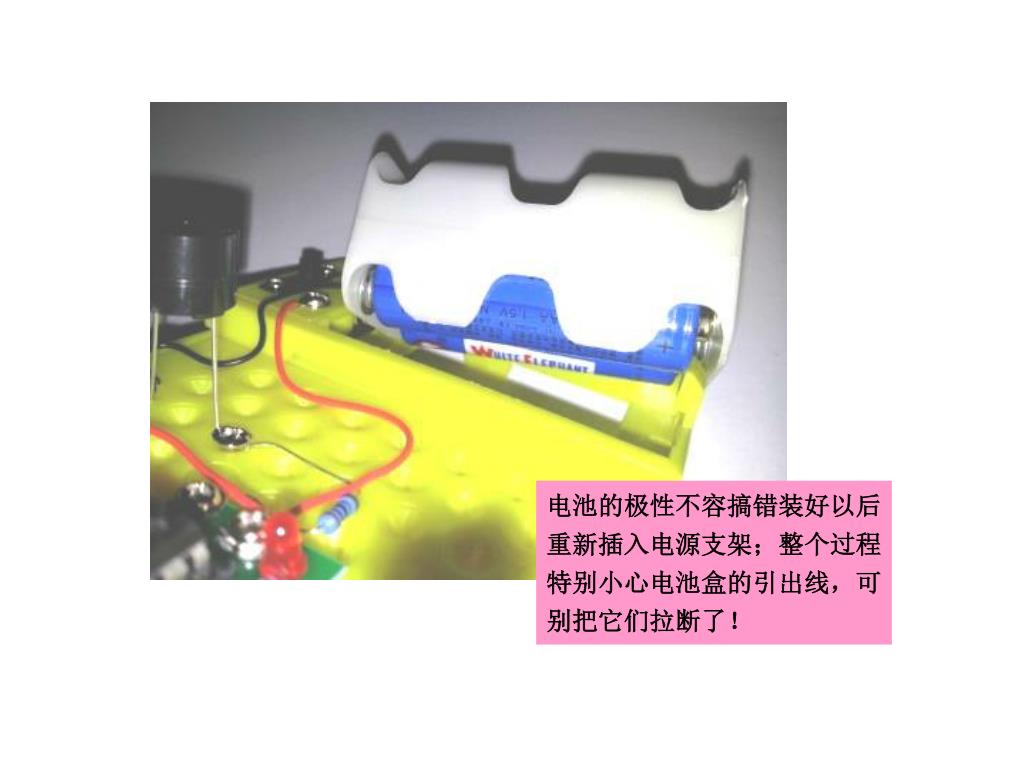

电池的极性不容搞错装好以后选择开关的两条引线可以交换连接,只决定长短延时

重新插入电源支架;整个过程

特别小心电池盒的引出线,可

别把它们拉断了!

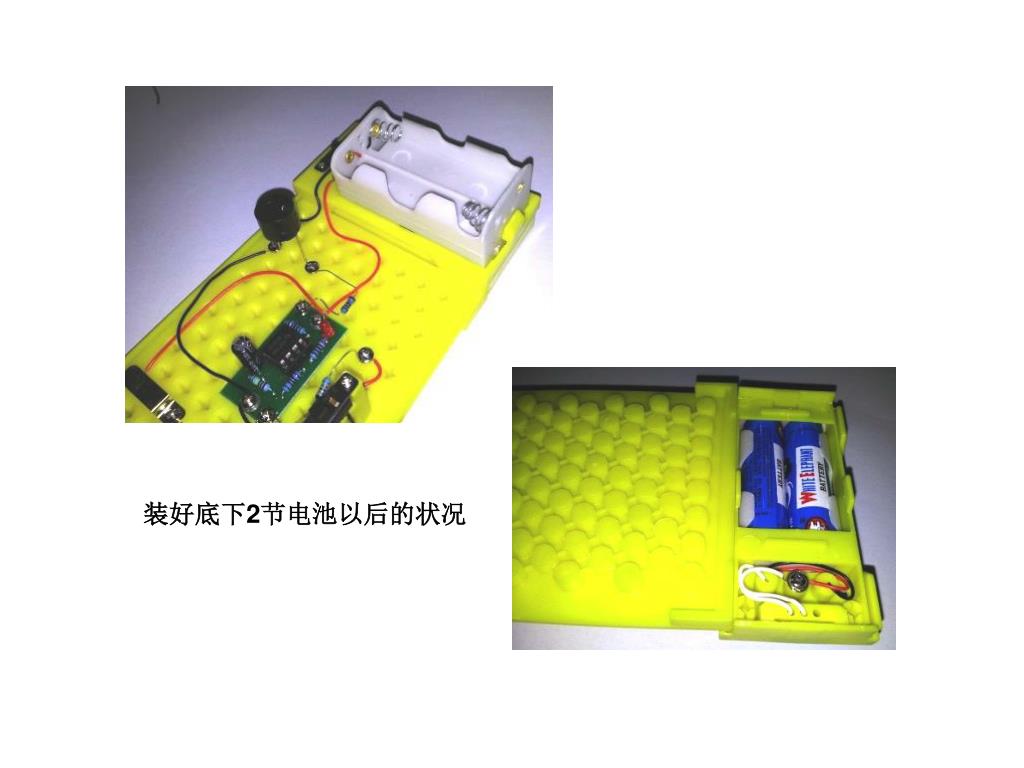

装好底下选择开关的两条引线可以交换连接,只决定长短延时2节电池以后的状况


现在把上面的选择开关的两条引线可以交换连接,只决定长短延时2节电池装上,就可以试机了

电源开关

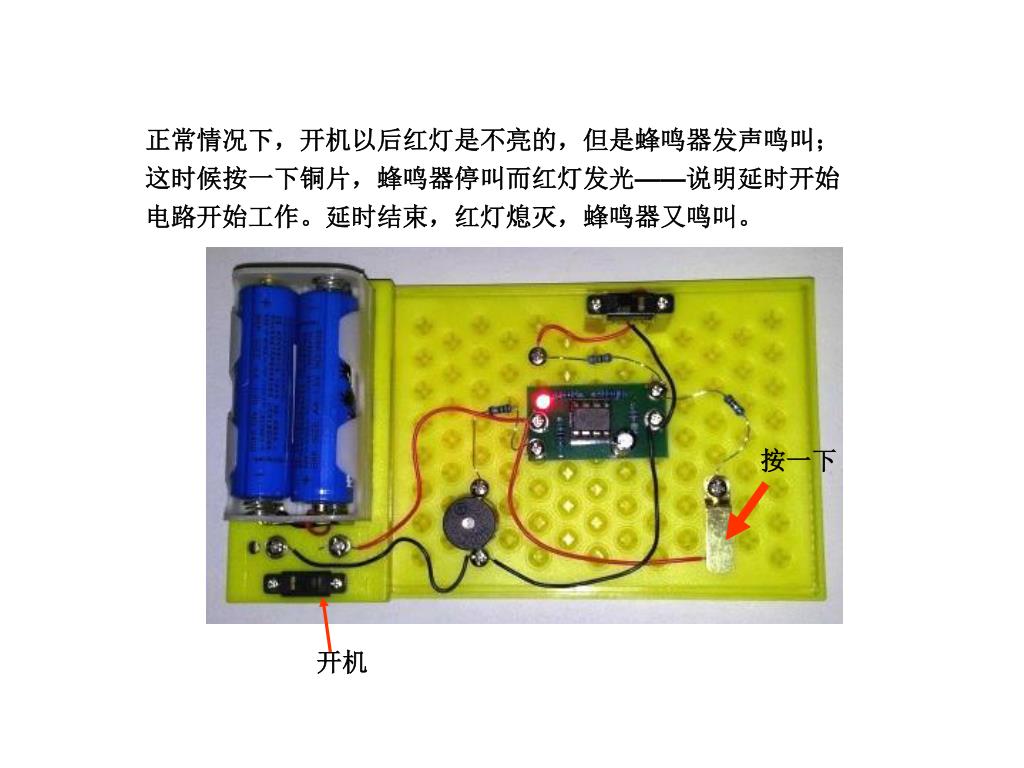

正常情况下,开机以后红灯是不亮的,但是蜂鸣器发声鸣叫;正常情况下,开机以后红灯是不亮的,但是蜂鸣器发声鸣叫;

这时候按一下铜片,蜂鸣器停叫而红灯发光——说明延时开始

电路开始工作。延时结束,红灯熄灭,蜂鸣器又鸣叫。

按一下

开机

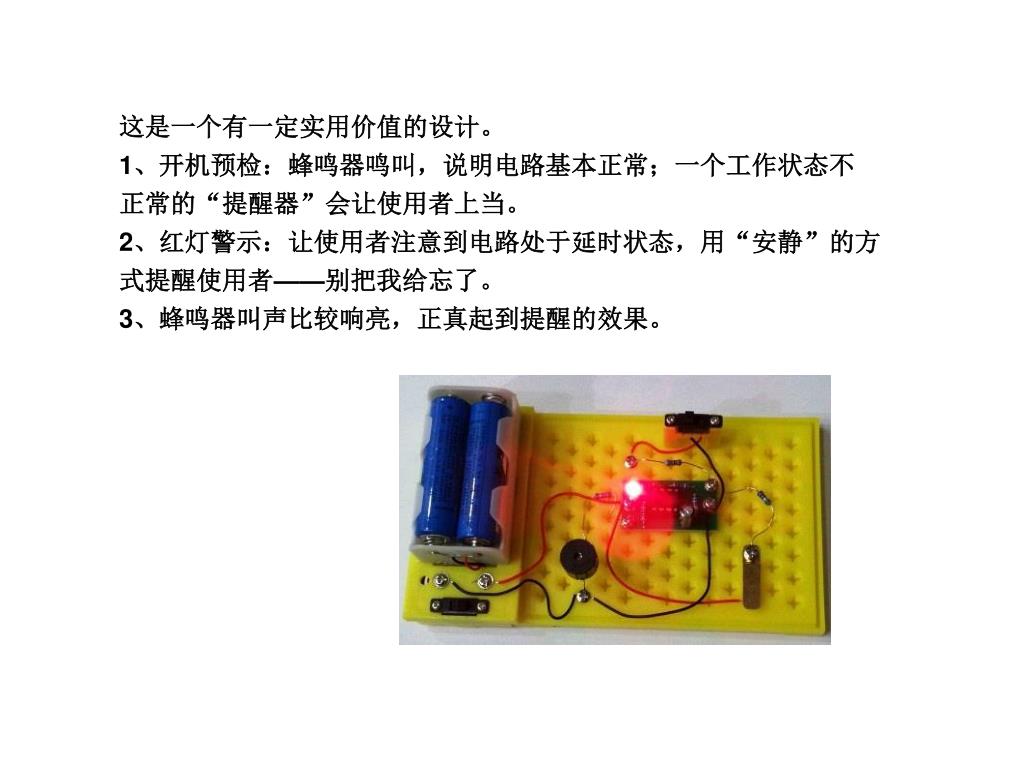

这是一个有一定实用价值的设计。正常情况下,开机以后红灯是不亮的,但是蜂鸣器发声鸣叫;

1、开机预检:蜂鸣器鸣叫,说明电路基本正常;一个工作状态不

正常的“提醒器”会让使用者上当。

2、红灯警示:让使用者注意到电路处于延时状态,用“安静”的方

式提醒使用者——别把我给忘了。

3、蜂鸣器叫声比较响亮,正真起到提醒的效果。

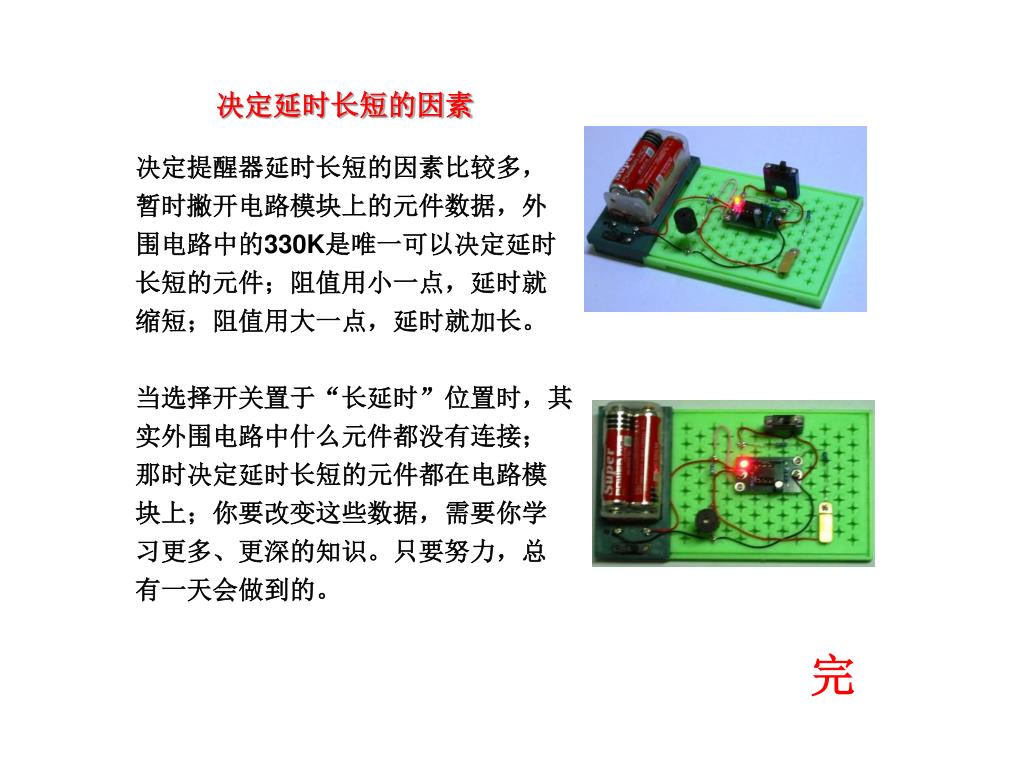

决定延时长短的因素正常情况下,开机以后红灯是不亮的,但是蜂鸣器发声鸣叫;

决定提醒器延时长短的因素比较多,

暂时撇开电路模块上的元件数据,外

围电路中的330K是唯一可以决定延时

长短的元件;阻值用小一点,延时就

缩短;阻值用大一点,延时就加长。

当选择开关置于“长延时”位置时,其

实外围电路中什么元件都没有连接;

那时决定延时长短的元件都在电路模

块上;你要改变这些数据,需要你学

习更多、更深的知识。只要努力,总

有一天会做到的。
