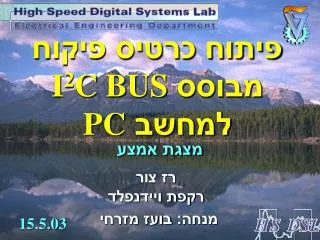

1. פיתוח כרטיס פיקוח מבוסס I2C BUS למחשב PC מצגת אמצע רז צור רקפת ויידנפלד מנחה: בועז מזרחי 15.5.03

2. תוכן המצגת: • תיאור הפרוייקט • סכמת מערכת • חלוקה לבלוקים היררכיים • היכן נמצאים כיום • תכנון לעתיד • סיכום

3. Key Pad LCDDisplay Fans Control Intrusion Alert LED Control I2C BUS Serial EEPROM Temp. Sensor יחידת שליטה תיאור הפרוייקט - תזכורת: • בניית כרטיס שליטה ופיקוח, אשר יותקן במערכת Stand Alone. • הכרטיס יבצע מספר פונקציות הקשורות בקליטת יציאות סנסורים המתממשקים אל המערכת, עיבוד נתונים אלו, ושליטה ובקרה על המערכת בהתאם. • התקשורת בין רכיבי הכרטיס תמומש באמצעות פרוטוקול התקשורת הטורי I2C .

4. 220 to 9 volts SDA SCL Interrupt GND Vcc Tachometer DAC INT_ALART- INT_ALART+ סכמת מערכת:

5. חלוקה לבלוקים היררכיים – ORCAD (ורכיבים עיקריים): • בלוק ה-" POWER ": קביעת מתחי עבודה – 5 ו- 3.3 וולט (LDO). • בלוק ה-" CONTROL ": מכיל את המיקרו-מעבד (PIC). • בלוק ה-" MMI ": מכיל LEDs (pca9552), LCD (LK162-12), KEYPAD. • בלוק ה-" SENSE ": חישת טמפרטורה (LM75), מהירות מאווררים וחיישן הפרעה (LM87). • בלוק ה-" EEPROM ": מכיל את הזיכרון (FM24C16U).

6. היכן נמצאים כיום: • גובש ועוצב קונספט המוצר (ראה סכמת מערכת). • נבחרו הרכיבים העיקריים – והם בתהליך הזמנה. • ORCAD – משורטטים הבלוקים השונים, שורטטו והוצבו בתוכם הרכיבים המתאימים, וקיים קישור ל- I2C Bus בין רכיבי המערכת השונים. • קיים תיעוד מפורט המלווה את הפרוייקט, המרכז בתוכו ידע נרכש, ופירוט העבודה.

7. תכנון לעתיד: • השלמת תכן מפורט (ב-ORCAD), הכולל דיאגרמת pin to pin ורשימת חלקים סופית. • בניית הכרטיס ב- wire-wrap. • כתיבת התוכנה (למיקרו-מעבד ו-SDK למשתמש). • שילוב חומרה/תוכנה וביצוע debugging. • לאורך כל הדרך – המשך כתיבת תיעוד. בנק שעות שבועי חדש: לצורך ייעול: שינוי אופן העבודה משעות משותפות קבועות, חלוקת נושאים לעבודה עצמית, וחצי יום עבודה משותף לסנכרון הדדי. סה"כ: 15 שעות מעבדה. (במקום 12מקודם)

8. סיכום ושאלות
